    河北医科大学第四医院医疗综合楼项目BIM技术应用汇报

    一、项目概况

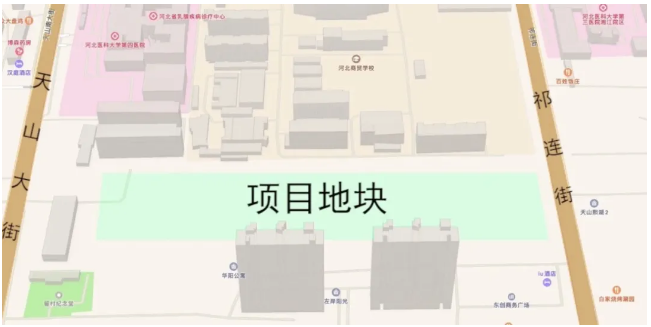

    本工程为河北医科大学第四医院医疗综合楼项目，为河北省重点项目，位于石家庄市高新技术开发区，单体建筑面积约16万平方米，在河北省乃至全国医疗行业罕见，项目投资12亿元，本工程为诊治肿瘤为主的综合性三级甲等医院，主要建设内容为医疗综合楼及液氧站、垃圾污水处理站建筑单体，项目建成后，日门、急诊量3600人次，病床位800床，手术部28间，是“功在当代、利在千秋”的民生工程，为全省人民健康保驾护航，为健康河北建设添砖加瓦，造福更多患者。

    二、管理体系

    为使BIM价值最大化，我单位与业主组建了BIM应用团队，编制了BIM实施方案及BIM管理制度，指导BIM工作合理有序进行，本项目在不同阶段应用BIM软件十余款，硬件配备计算机、平板电脑、三维扫描仪、无人机等。

    三、BIM实际应用

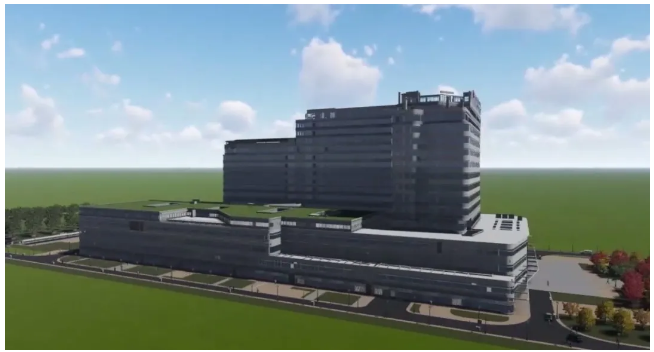

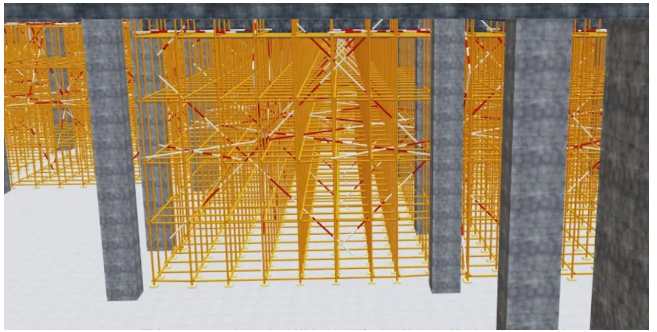

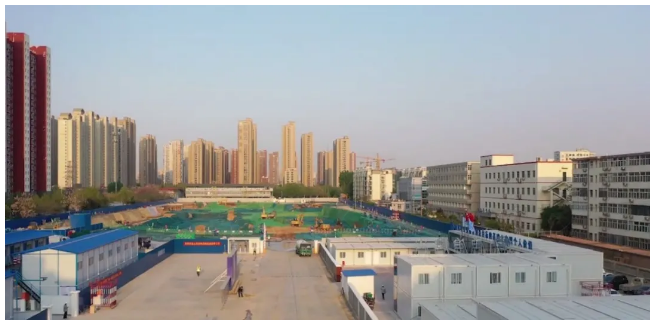

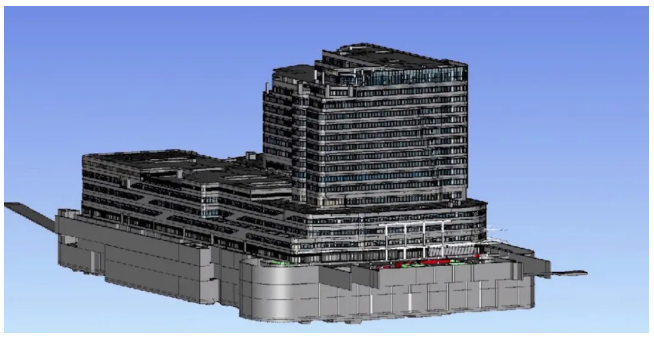

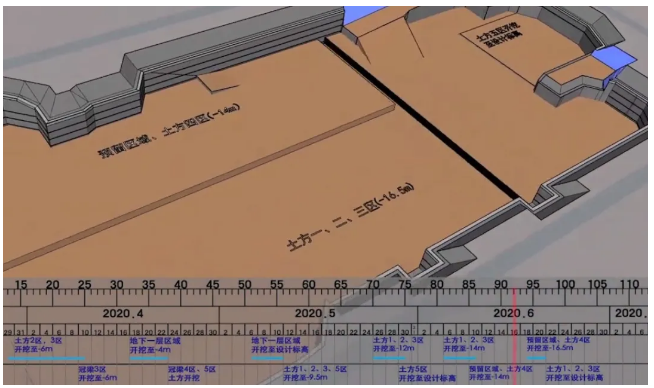

    工程展示：医疗综合楼分为门诊楼、医技楼、病房楼A、B区，绿化率35.1%，且向公众开放，场地内人行道、院区内主要出入口均采用无障碍设计。场地布置、临建规划：项目临建占地面积12900平方米，包括项目办公区、工人生活区、安全体验区、样板展示区，应用BIM技术对临建场地提前进行区划，建立施工阶段临建布置模型，辅助现场总平面规划，验证规划的可行性，并根据实际情况进行调整模拟建造，实现现场动态布置和规划，达到了节省材料、节约工期、节省成本的效果。基坑工程：河北医大第四医院医疗综合楼项目土方工程分为6个区域，基坑开挖面积约22000平方米，基坑深度20.8米，开挖深度19.8米，土方量约45万立方米，土方开挖计划工期115天，分为6个区，各区开挖深度与次序难协调，利用BIM技术进行模拟开挖指导施工，保证了工期进度，取得了相应的经济效益。高支模工程：针对本工程地下模板支撑系统的部分，运用BIM模板工程设计软件对模板支撑架体进行运算并三维模拟搭设，并对重要节点部位进行三维展示交底。

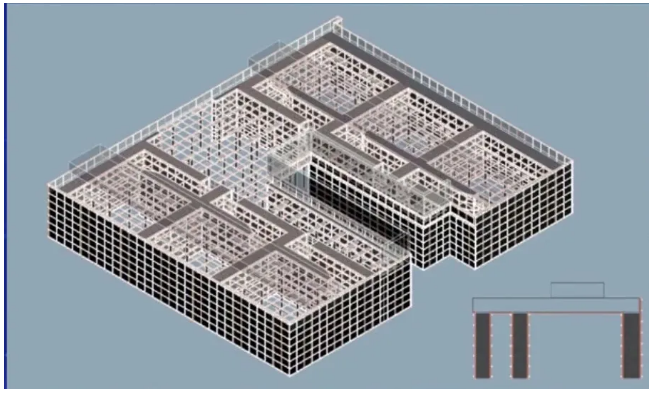

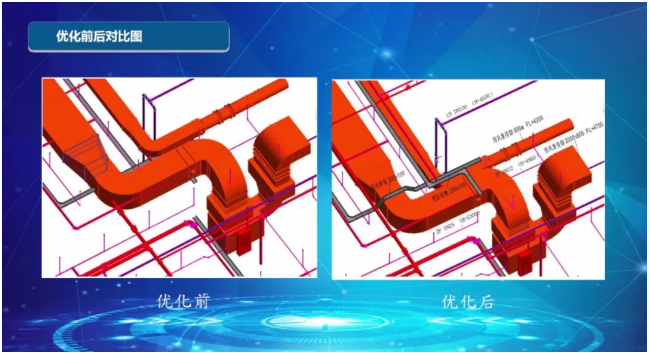

    直线加速器工程：直线加速器属于大体积混凝土工程，局部墙厚三米，施工难度大，利用BIM技术对模板及其支撑体系进行优化，先浇筑剪力墙，后浇筑顶板，分层分段浇筑，模拟叫做顺序和进度，避免了施工中出现的冷缝、振捣不到位等问题。图纸会审，利用BIM技术进行建筑、结构模型建立，发现图纸问题，开图审会议，解决图纸问题。碰撞检查、管综优化：利用BIM技术对各系统管线建模，发现碰撞问题，进行管线优化，为后期施工的顺利开展奠定坚实基础。模拟施工动画：医疗综合楼单项工程计划工期1600多天，建筑总高度69.1米,其中地下部分面积58460平方米，地上部分面积101067平方米，利用BIM软件制作施工进度模拟，通过动画的方式表现进度安排，检查不合理项。

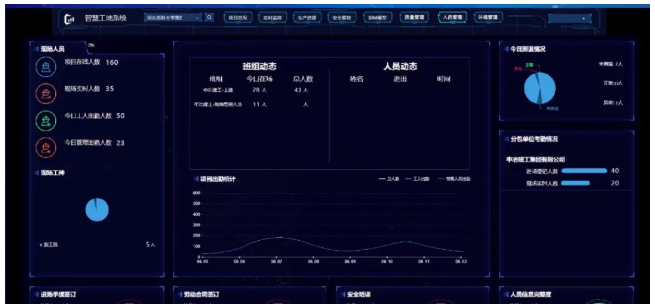

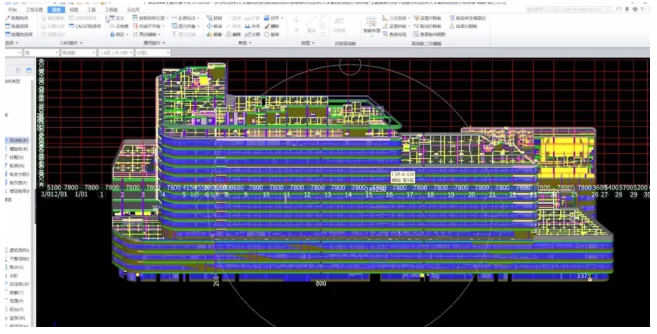

    广联达BIM土建计量平台：利用广联达BIM土建计量平台，按图纸进行建模，对钢筋、混凝土、装饰装修等工程进行提量，计量工程量作为成本核算、进度款支付结算的依据。智慧工地、协同平台：智慧工地协同平台通过智慧平台看板对工程总况、生产进度、安全管理、质量管理、技术管理、机械设备管理、劳务实名制、视频监控、环境监控进行管理，实现工程施工可视化、智能管理，从而逐步实现绿色建造和生态建造。

    四、总结

    通过BIM技术应用，提升了项目精细化、标准化管理水平，让BIM技术在接下来的项目应用中更加成熟，让BIM数据在各方传递更加顺畅。
