CAD差集命令怎么用,快捷键是什么?

发布:中文网小编3号 浏览:5816人 分享
发布于:2020-12-13 21:34

    差集:描摹对象所有未被重叠的区域,并使重叠区域透明。若有偶数个对象重叠,则重叠处会变成透明。而有奇数个对象重叠时,重叠的地方则会填充颜色。

    差集快捷键:su*substract



    首先我们画一个长方体,以长方体为例子。然后在长方体上的侧面画一个圆,如图所示。

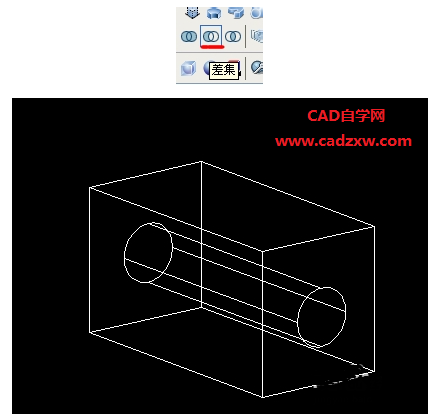

    我们使用拉伸命令将圆拉伸得到一个实体。如果我们想得到一个通孔,那么这个拉伸圆实体要大于等于长发体长度。如图所示。

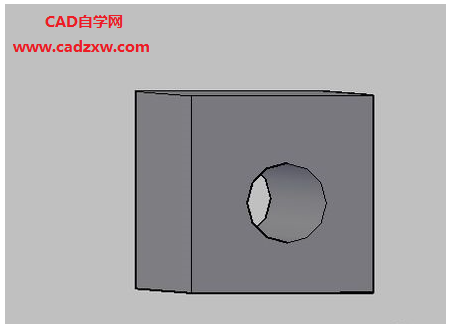

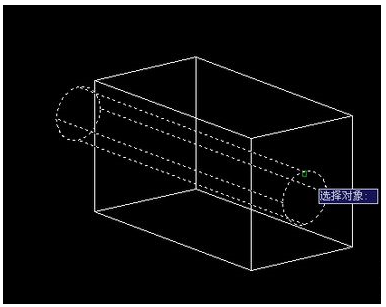

    然后我们点击差集按钮,然后我们点击长方体回车,点击圆柱回车。这样就得到了长方体与圆柱的差集,就是长方体上打了一个通孔。使用概念视图可以看出来效果。
