我们可以将现有CAD文件合并到Revit模型，以用作设计的起始点。使用CAD文件作为参照、二维绘图视图，或者帮助在Revit中生成三维几何图形。那么，向Revit导入CAD文件的文件时，你是否能顺利完成并链接使用呢？

    支持的CAD格式包括AutoCAD（DWG和DXF）、MicroStation(DGN)、TrimbleSketchUp（SKP和DWG）、SAT和3DM(Rhinoceros)。

    导入CAD文件

    支持DWG或DGN文件类型导入三维几何图形。

    打开Revit模型，然后使用“导入CAD”工具导入其他CAD程序中的矢量数据。

    1.单击“插入”选项卡→“导入”面板→（导入CAD）。

    2.在对话框中，对于“文件类型”，选择所需的文件类型。

    3.定位到包含要导入文件的文件夹，然后选择文件。

    提示：需要确保为计划使用的Revit功能导入了所需的几何图形数据，这一点很重要。

    4.指定选项。请参见下方的“导入和链接选项”。

    5.单击“打开”。

    注：如果打开了一个DGN文件，将显示“选择视图”对话框。选择要打开的视图。该视图与MicroStation视图相对应，并且会完全像在MicroStation中所显示的那样导入到Revit中。

    6.如果选择手动放置导入的数据，则导入的数据将显示在绘图区域中，并随光标移动。单击以放置导入的数据。（可能需要放大才能看到导入的数据。）

    导入三维形状

    支持SAT或3DM文件类型导入三维几何图形。

    打开Revit项目或族，然后使用“导入CAD”工具从支持的应用程序中导入三维几何图形。

    1.打开要导入三维几何图形的项目或族。

    2.单击“插入”选项卡→“导入”面板→（导入CAD）。

    3.在“导入CAD格式”对话框中，对于文件类型，请选择下列中的一项：

    ACISSAT文件(*.sat)

    Rhino文件(*.3dm)

    4.定位到包含要导入文件的文件夹，然后选择文件。

    5.为已导入的几何图形指定类别。

    对话框中列出了支持的类别。不支持将有些类别用于三维形状导入。

    指定的类别决定形状的行为。选择支持所需行为的类别。

    例如，若要通过几何图形定义房间或空间边界，可选择以房间为边界的类别，如“墙”、“楼板”或“天花板”。默认值为“常规模型”。

    准备导入到族中时，用于导入形状的类别与族的类别相同。

    6.单击“打开”。

    三维形状即导入项目或族中。根据几何图形的比例，您可能需要将其放大或缩小，以便在当前视图中进行查看。

    导入和链接选项

    在将文件导入或链接到Revit项目时，可以控制过程的许多方面，例如颜色、图层和定位。

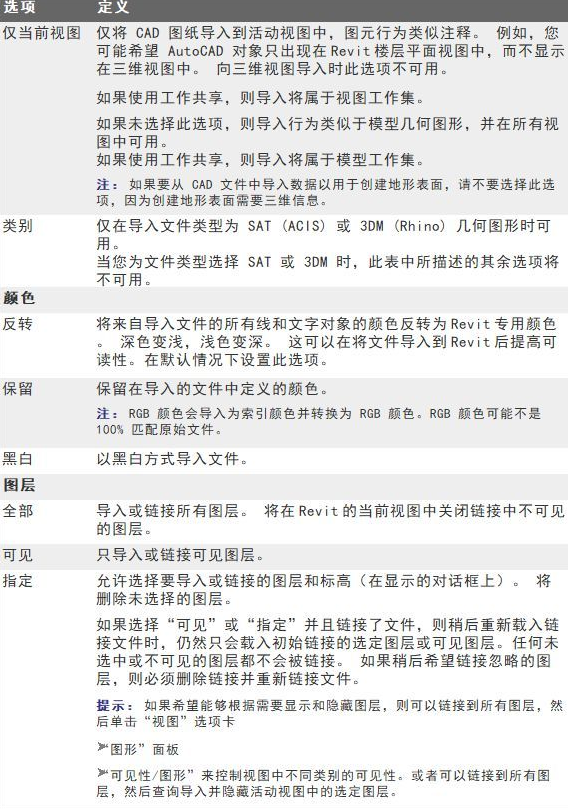

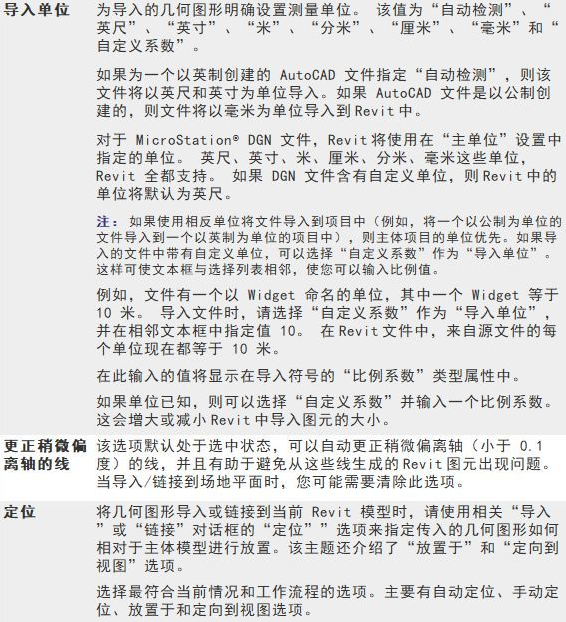

    下列选项适用于链接或导入的CAD文件。单击“插入”选项卡→“导入”面板→“导入CAD”，或“插入”选项卡→“链接”面板→“链接CAD”时，会在打开的对话框中显示选项。

    定位选项也可用于链接的Revit模型（依次单击“插入”选项卡→“链接”面板→“链接Revit”时）。

    从其他CAD程序中导入绘图视图

    可以从其他CAD程序中导入视图并将其用作Revit图纸视图。然后可以将绘图视图作为详图索引或剖面的参照，并将其放置在施工图文档集的图纸上。

    1.单击“视图”选项卡→“创建”面板→（绘图视图）。

    2.为新绘图视图输入名称和合适的比例。

    3.单击“插入”选项卡→“导入”面板→（导入CAD）。

    4.选择详图和CAD格式。

    5.如果是在详图视图中，请选择“仅当前视图”选项。

    注：如果是在绘图视图中，则自动进行选择。

    6.单击“打开”以放置CAD详图。

    7.如果需要，可在图纸上拖放此视图。

    8.如果需要，在放置详图索引或剖面时，可参照此视图。

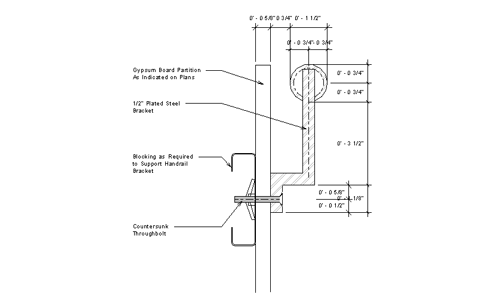

    导入的绘图视图的建筑示例

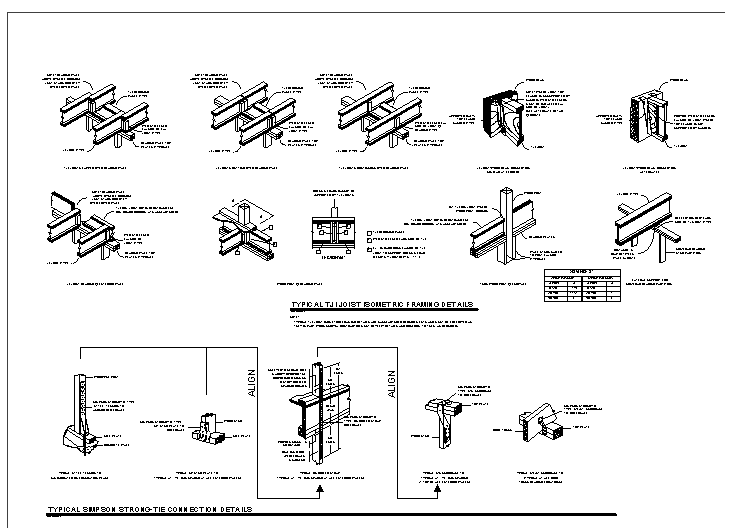

    导入的绘图视图的结构示例

    以上是向Revit导入CAD文件的一些小知识，是否对你有帮助呢？
