Revit曲面幕墙怎么画？Revit制作曲面幕墙顶的详细步骤
许多伙伴使用Revit软件还不会制作曲面幕墙顶，为此，下面小编就分享了Revit制作曲面幕墙顶的详细步骤，希望有需要的朋友都来共同学习哦。

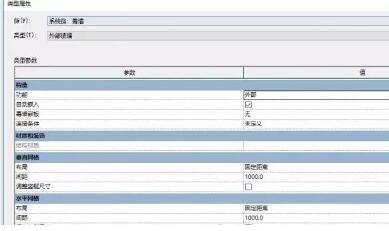

新建一个项目，绘制一个幕墙，属性类型如图所示。

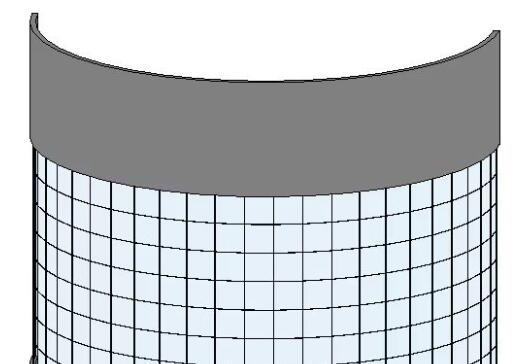

幕墙外形如图所示：
要形成波浪曲线形的幕墙顶，需要用到拉伸屋顶，让幕墙附着在曲线屋面上，这样就能形成曲线的幕墙顶部。具体操作如下：
① 选择绘制拉伸屋顶，如图所示。

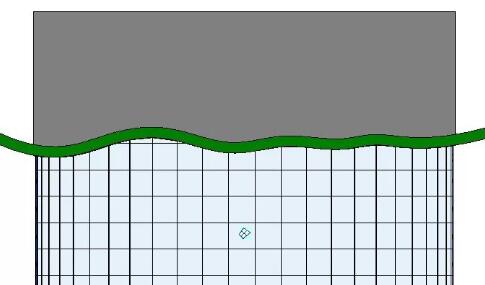

② 拾取一个立面的平面绘制拉伸屋顶的曲线痕迹。

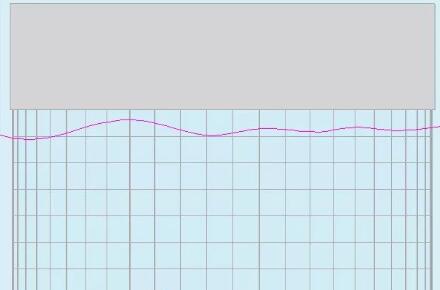

确认后绘制出曲线的拉伸屋顶，然后选择幕墙使它附着在屋顶下，如图所示。

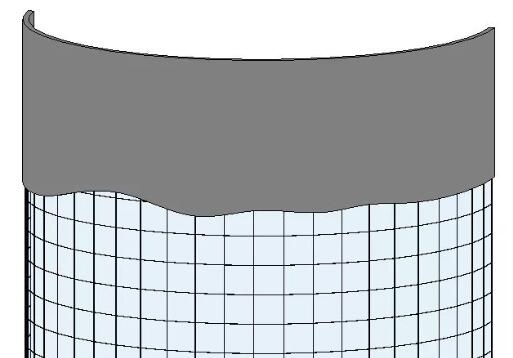

完成如图所示。
选中屋顶，使用用永久隐藏“eh”命令，隐藏屋顶，就得到了想要的曲顶幕墙。
上文就讲解了Revit制作曲面幕墙顶的详细步骤，希望有需要的朋友都来学习哦。
