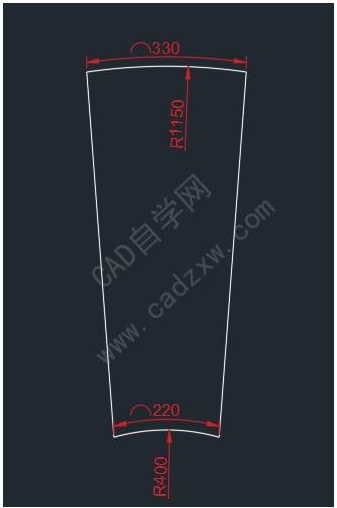

cad中如何画圆弧？cad中已知弧长和半径怎么画圆弧？
注：两个圆弧是同心圆。
昨天一位朋友问的，咋一看不难哈，不信你可以试试，别看步骤。
步骤：

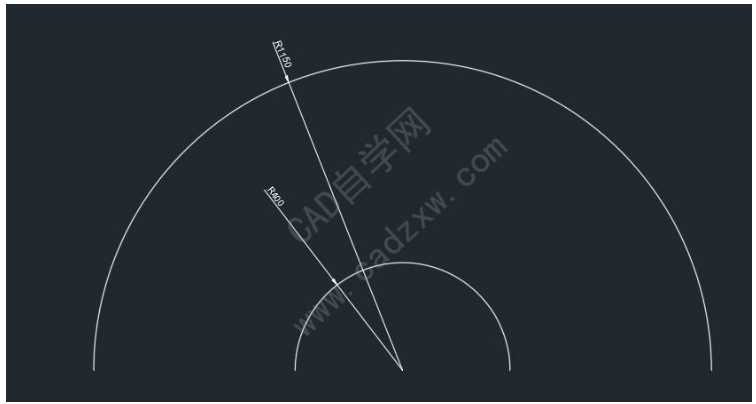

1、绘制如下两个半圆弧；

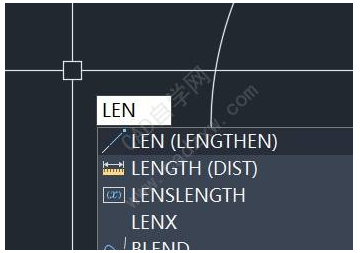

2、输入len命令回车；

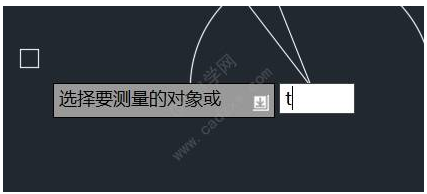

3、输入t回车；

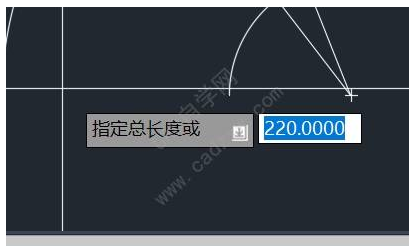

4、输入长度220回车；

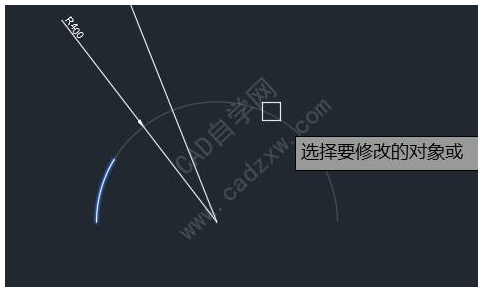

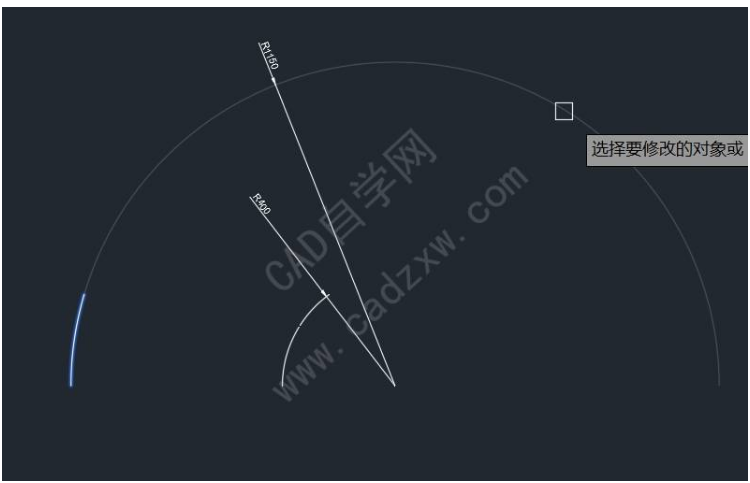

5、选择对象；
同理330选择上面一个半圆；

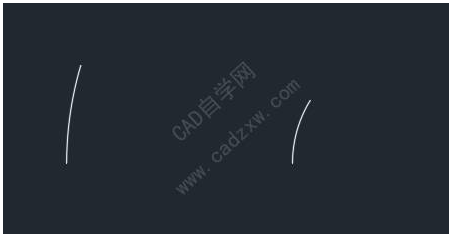

最终如图：

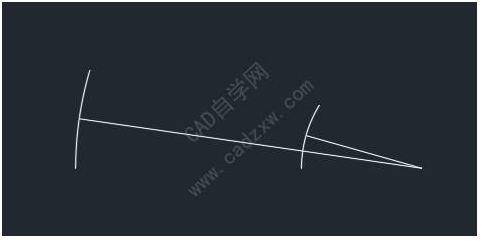

6、连接圆心到圆弧中点；

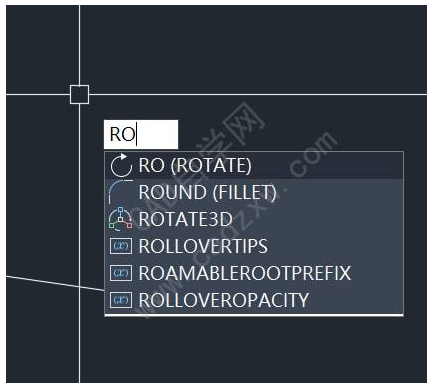

7、ro回车；

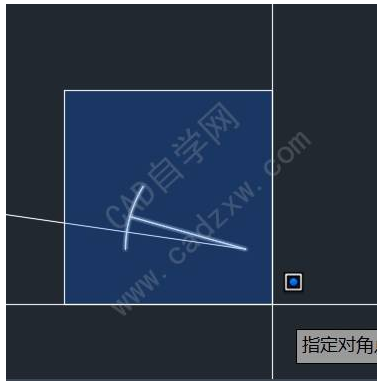

8、选择对象；

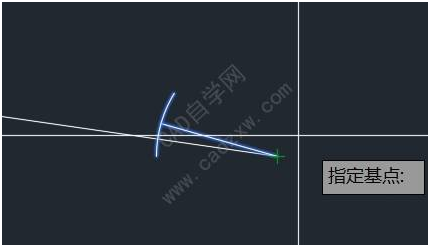

9、指定基点；

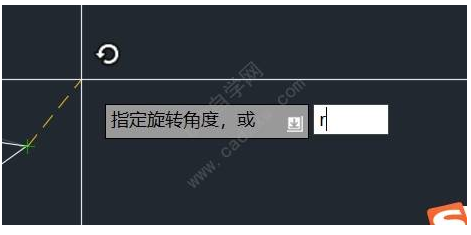

10、输入R回车；
11、参考角度为直线的两点；

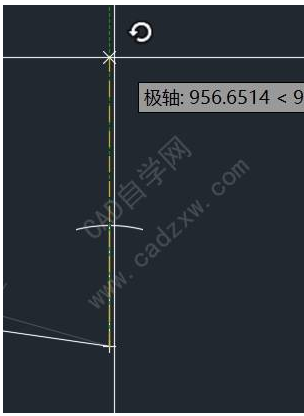

12、新的角度，垂直即可；

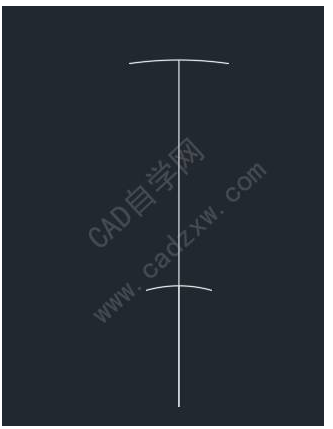

13、同理另一个；

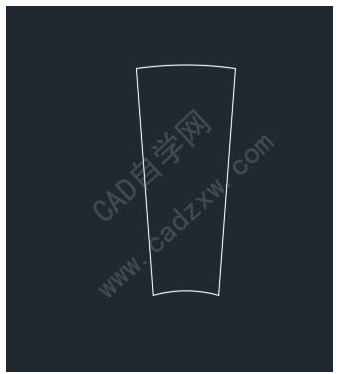

14、最终删除两条线，连接端点。

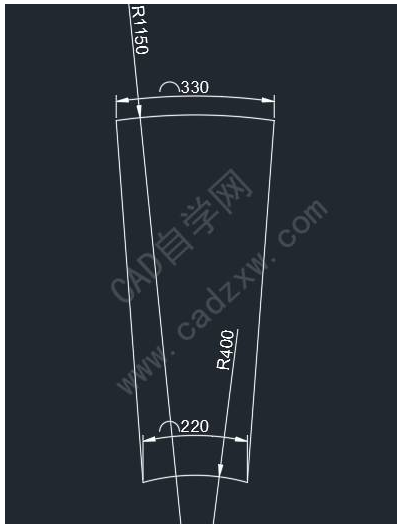

15、标注。
