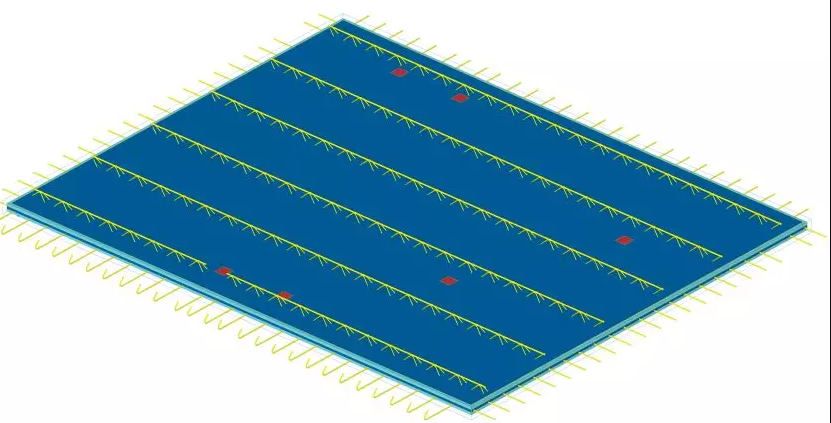

Tekla提供了88号和89号节点

    进行叠合板桁架筋的创建

    88号节点是89号节点的简化版，

    能够满足常规叠合板桁架筋的要求

    88号节点

    89号节点

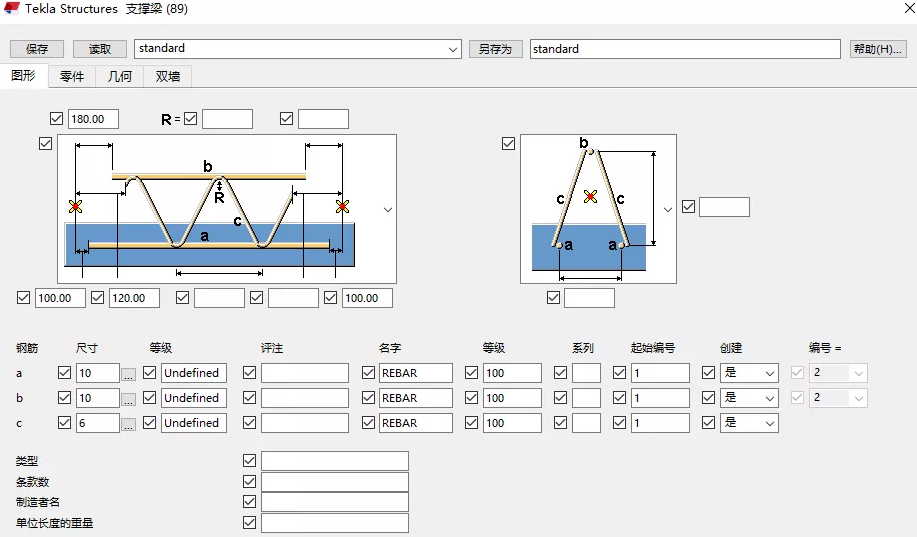

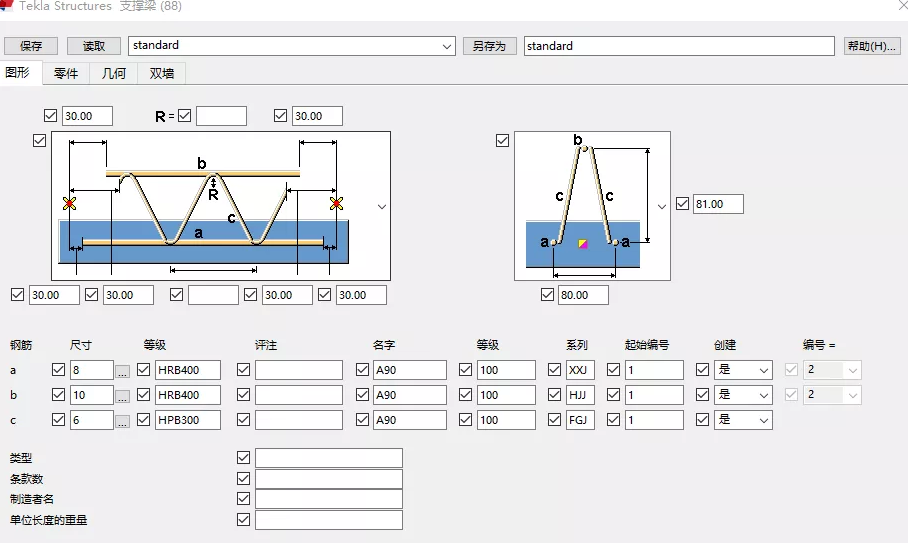

    1、图形

    a,b,c代表下弦筋上弦筋及腹杆筋的属性

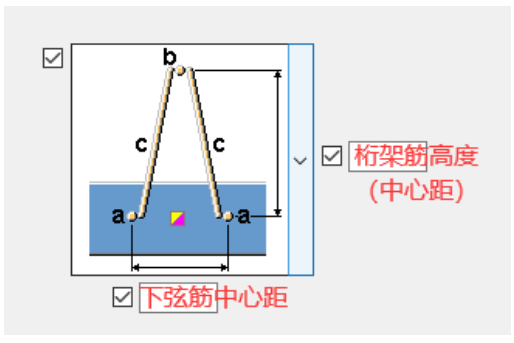

    通过截面框的参数来定义桁架筋的形式

    及下弦筋间距和桁架筋高度

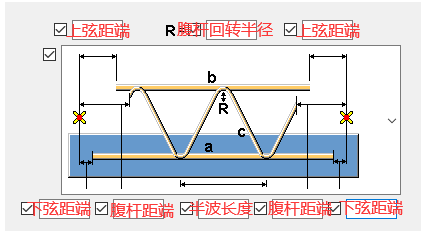

    通过起端和末端的参数控制桁架筋各组成筋

    到叠合板端部的距离

    可以通过钢筋属性窗口定义桁架筋的尺寸，等级，

    名字，前缀等参数，已便于图纸中

    通过过滤的方式进行桁架筋规格统计

    2、零件

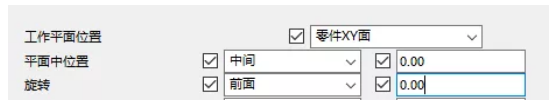

    通过“工作平面位置”“旋转”来调整桁架筋的位置，

    通常“平面中位置”可默认为“中间”，“旋转”可默认为“前面”

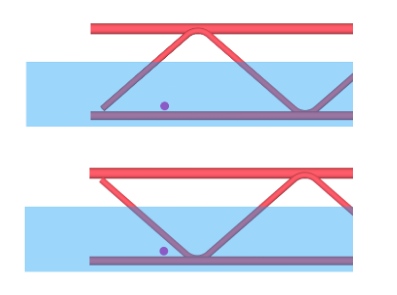

    “深度位置”用于调整桁架筋在板厚方向的定位，

    “中间”“前面”“后”分别代表以桁架筋中部，

    上弦筋中点，下弦筋中点为控制点，

    右侧的“Z方向梁位置”用于确定叠合板上

    的基准点，二者组合使用

    桁架筋高度定位的相对位置

    叠合板深度的相对位置

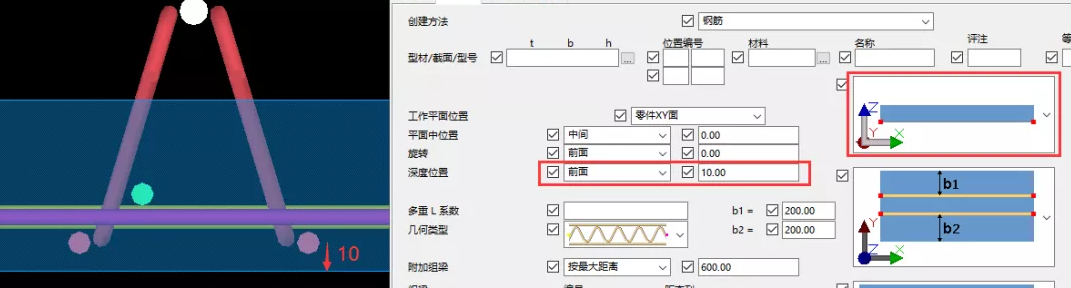

    按下图设置，则桁架下弦筋中心距叠合板底

    的距离为10mm

    通过“多重L系数”可以调整桁架筋长度模数，

    取1时表示桁架筋长度取整，

    取200时代表桁架筋长度为200的模数。

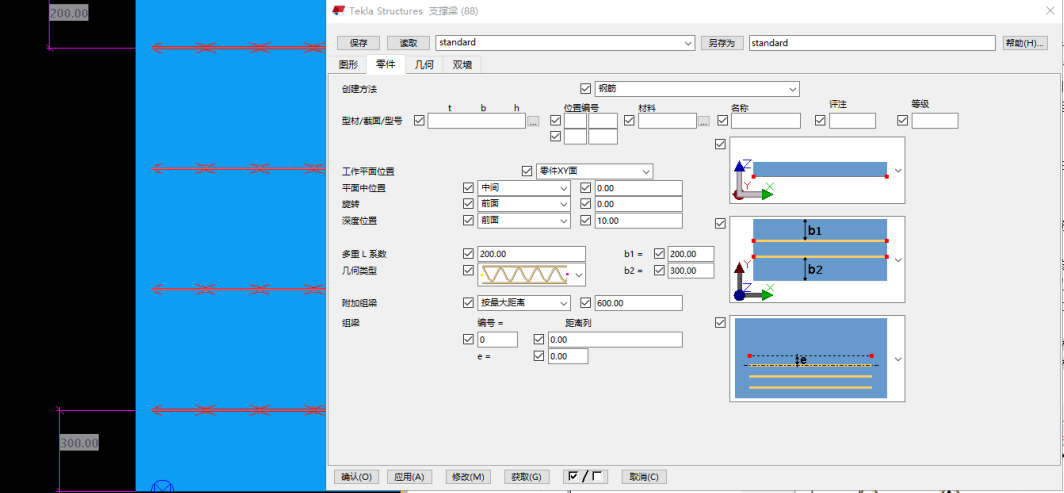

    200模数的桁架筋

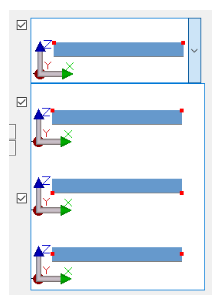

    “几何类型”可以定义桁架筋的起端类型

    “b1”“b2”和右侧的可选框组合使用，

    用于定义桁架筋的方向及桁架筋的距边大小

    “附加组梁”提供了“无”，“按数量”，

    “按最大距离”，“按精确距离”四种方式

    来控制桁架筋的排布方式，

    得到的桁架筋排布为对称布置。

    其中，“按数量”桁架筋按均分排布，

    “按最大距离”桁架筋中部按输入的最大距离，

    不足最大距离的两侧均分。

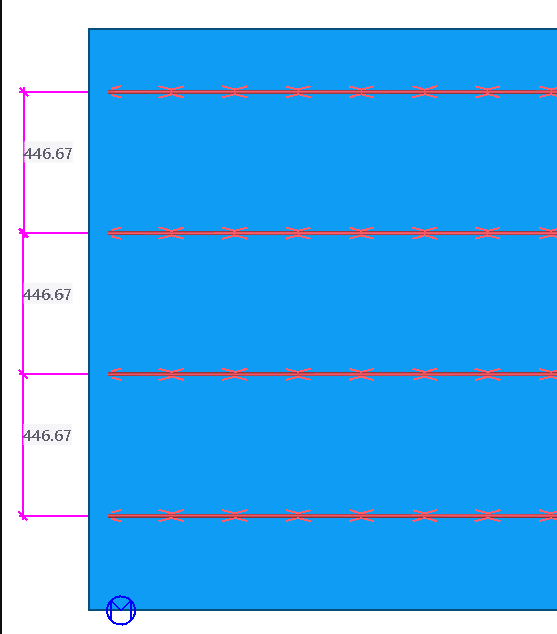

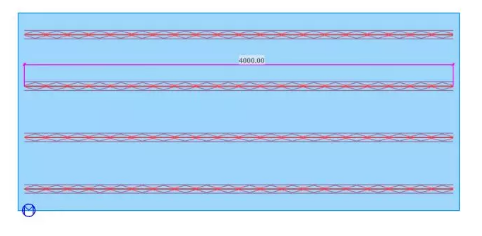

    按数量中间2根布置

    3、几何

    “总是创建梁”选择“否”叠合板外部的桁架筋不创建

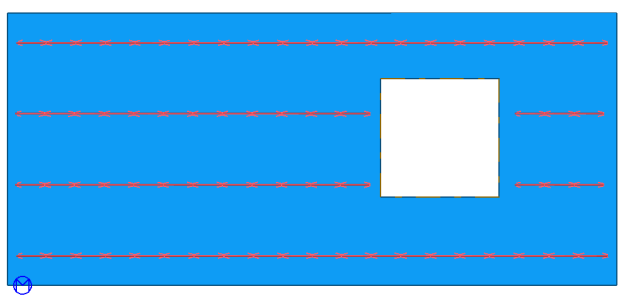

    “开孔”用于定义桁架筋在洞口处是否断开，

    并可设置桁架筋距洞口的端部尺寸

    洞口处的的断开
