    湖南宁乡被动式综合楼项目BIM技术应用汇报

    一、BIM技术应用

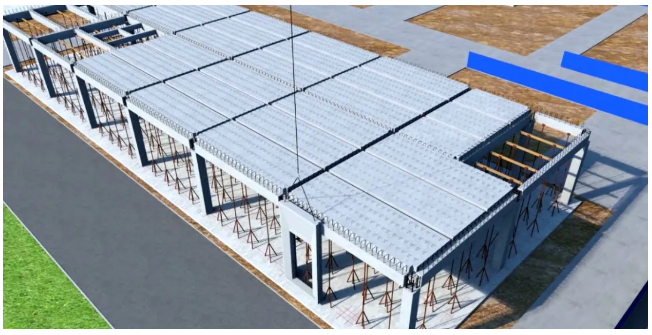

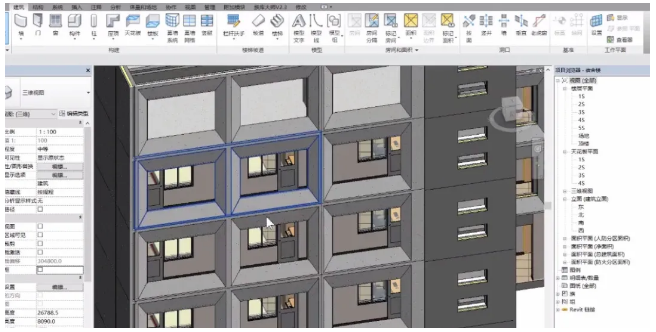

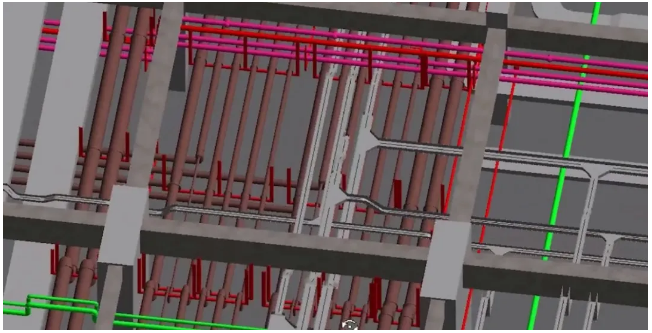

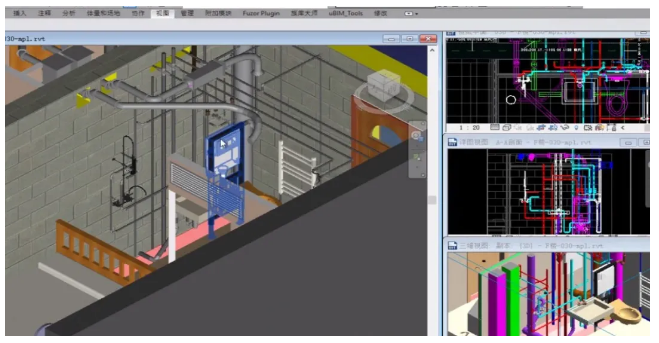

    项目在投标、设计、构件生产、施工各阶段均采用BIM技术进行了深化设计、工程量统计、施工工艺模拟等一系列应用，以满足高精度的生产施工要求。BIM为项目参与方提供了一个高效的协同平台，整合信息，提高沟通配合效率，BIM帮助项目团队在建筑策划阶段利用空间和建筑功能进行分析，理解复杂空间的标准和法规，在和客户讨论需求、选择以及分析最佳方案时，快速做出关键性的决定，采用Revit建筑、结构、机电BIM系统，建立预制构件BIM模型，包括预制外挂板、预制叠合梁、预制叠合板、预制柱、预制楼梯等，BIM系统实现了三维结构模型精确建立和细致管理，将建筑的结构设计、施工图设计、工厂加工、现场安装等环节完全体现在模型中，可自动生成并输出制造施工阶段使用的图标，极大的提高了设计效率，建立机电各专业BIM模型，结合土建模型形成整合模型，进行机电深化设计、对净高分布、管线排布进行优化，从而提高项目品质，减少现场返工。

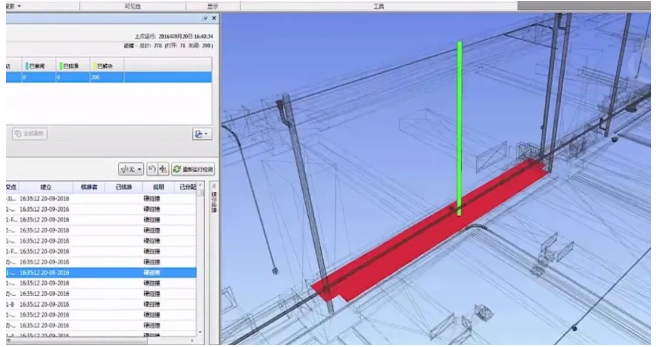

    利用BIM进行碰撞检查，包括钢筋与施工措施留洞碰撞，构件与机电管线碰撞，构件外伸钢筋之间的碰撞，构件埋件检查，在解决碰撞问题后，通过BIM三维模型生成二维构件深化施工图、构件统计清单，在工厂生产基于项目实际需求，进行BIM软件自主二次开发，实现批量导图、批量替换、自动工程量统计等功能，大大节约人工重复工作量，提高工作效率。

    使用BIM技术使规划、设计、竞标、建造、经营、管理各个环节信息连贯一致，包括设计与几何图形、成本、进度信息等，以参数化三维模型为核心，尽可能将建设工程过程中的修改提前到项目前期，同时使建设全过程的信息保持一致。

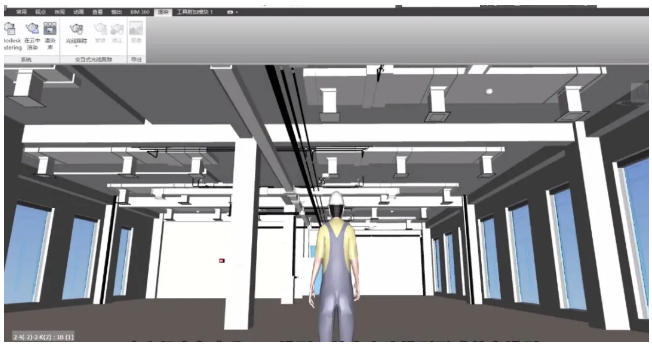

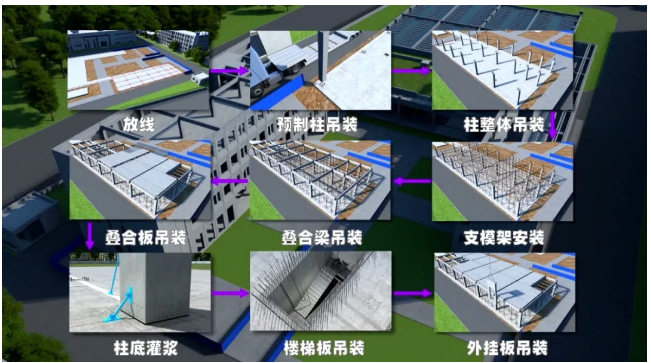

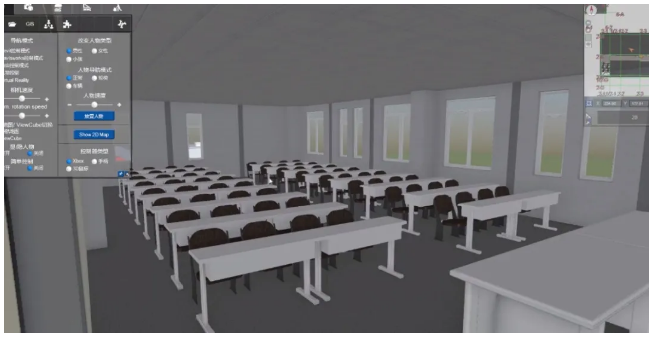

    针对施工重难点，制作施工工艺模拟动画，为方案优化交底提供支持，对预制后的构件采用激光三维精确扫描，精确对比、核查、电脑虚拟预拼装，确保现场安装的顺利进行，对施工中的重点、难点和工艺复杂点，采用BIM模型向施工人员演示模拟施工场景，直观的理解各道施工工序，实现可视化施工交底，有效指导现场施工，现场施工人员通过移动终端和现场实测数据上传服务器与BIM模型进行有效对比，采用RFID编码将BIM模型与实际对照，及时发现施工偏差，通过BIM模型对现场进行验收管理，形成远程质量验收系统，远程即可完成验收，为装配式建筑施工提供方便。

    二、总结

    中建科技湖南有限公司综合楼项目将BIM深入应用到了装配式建筑设计、投标、施工全过程，在减少错漏碰，缩短施工工期，，提高项目品质方面起到了显著效益，是BIM用于装配式建筑的成功示范，引领了行业的发展。
