cad怎么制作动态块？CAD利用字段制作坐标标注动态块教程
CAD自带的坐标标注只能标注一个坐标，X或Y，而实际工作中我们常常需要同时标注两个坐标，之前我们分享了很多CAD坐标标注的插件，今天我们教大家一种自制坐标标注的的方法，利用字段制作坐标标注动态块。

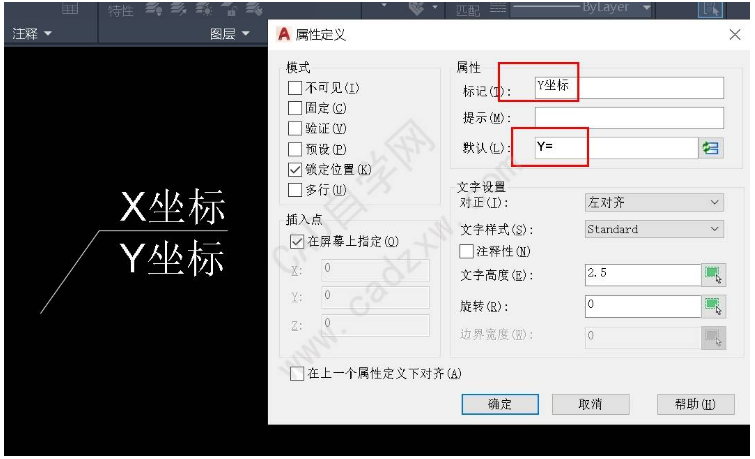

1、画出基本图形，attdef定义两个属性值；

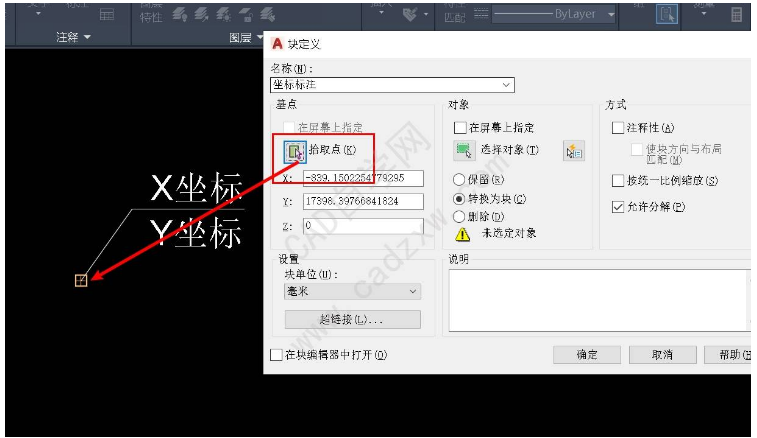

2、B定义块
注意：基点位置一定要对。

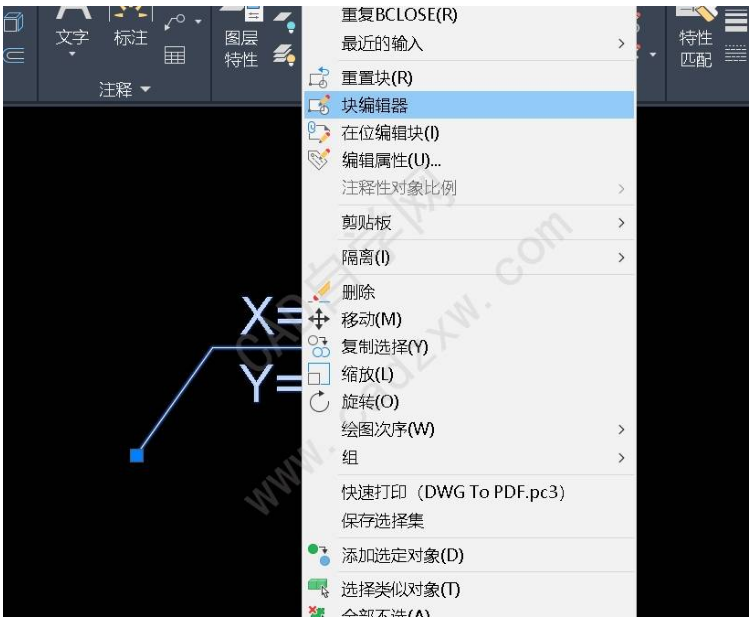

3、右键第2步创建的块，进入块编辑器；

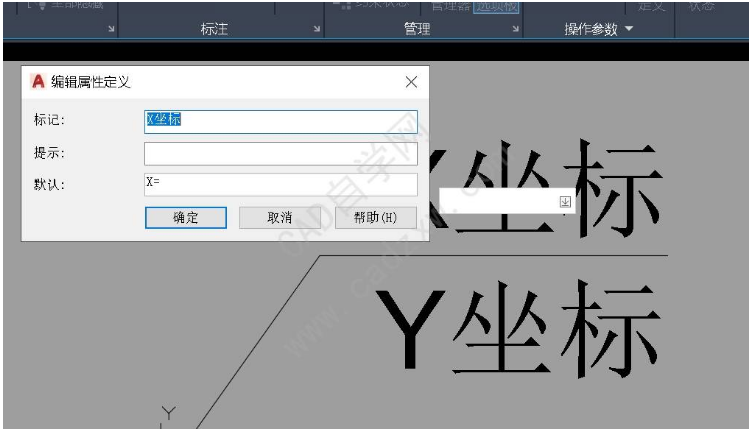

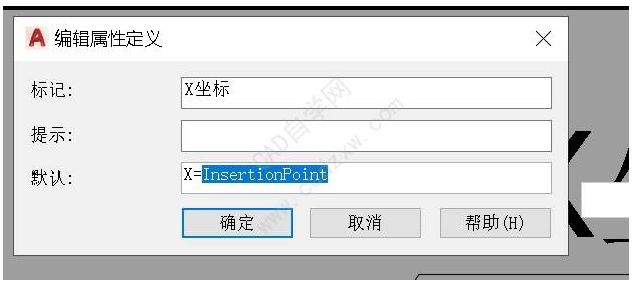

4、双击X坐标，弹出编辑属性定义；

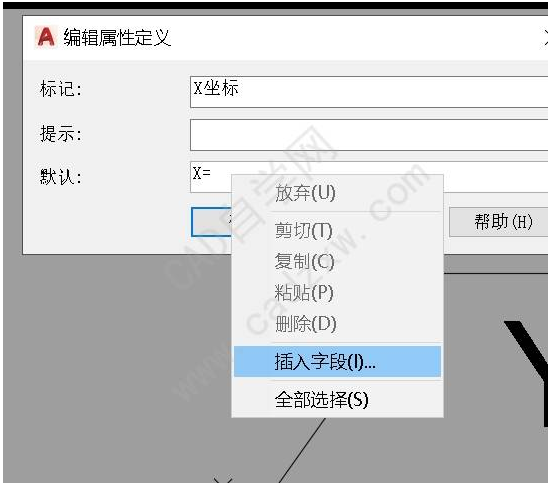

插入字段；

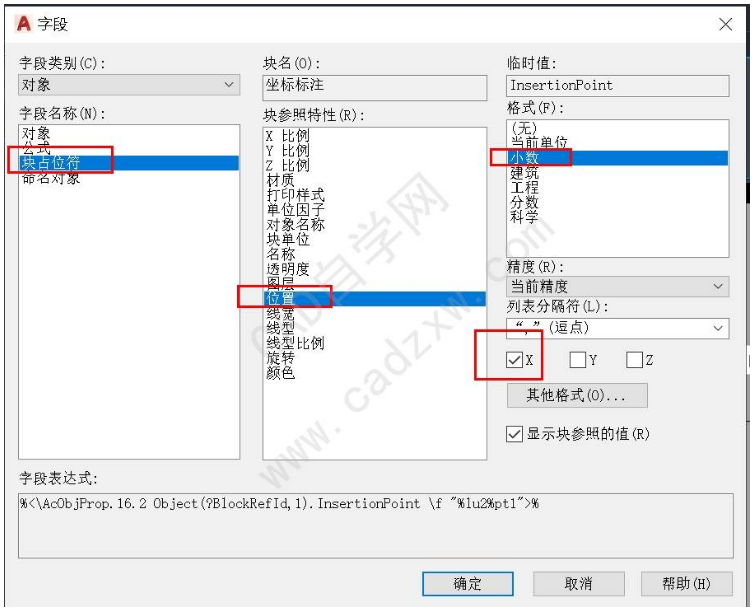

如图设置；
确定；

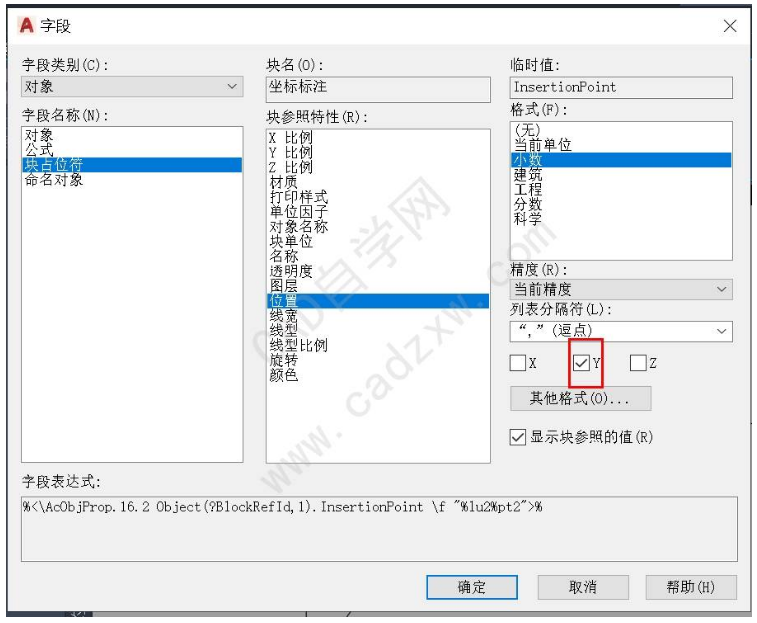

同理设置Y。

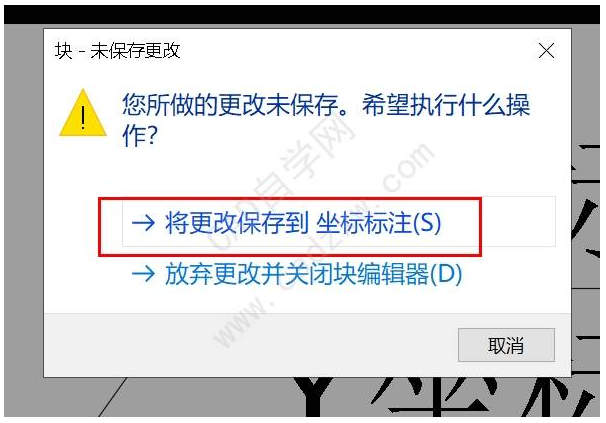

关闭块编辑器并保存；

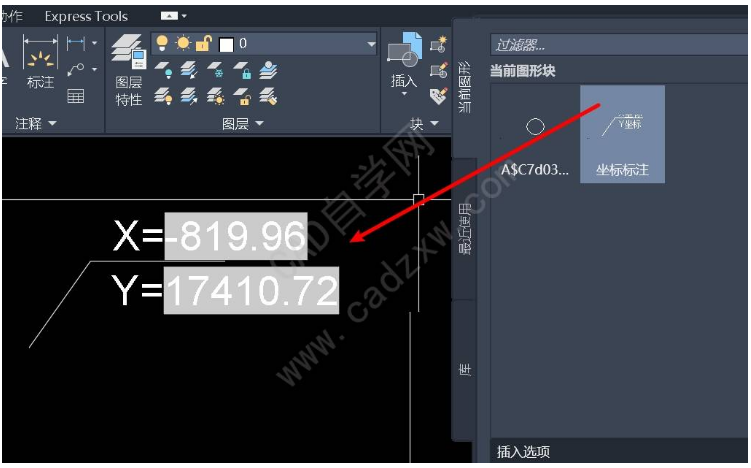

然后我们就可以插入了。
后面再搞一个拉伸动作和一个翻转动作美化一下。

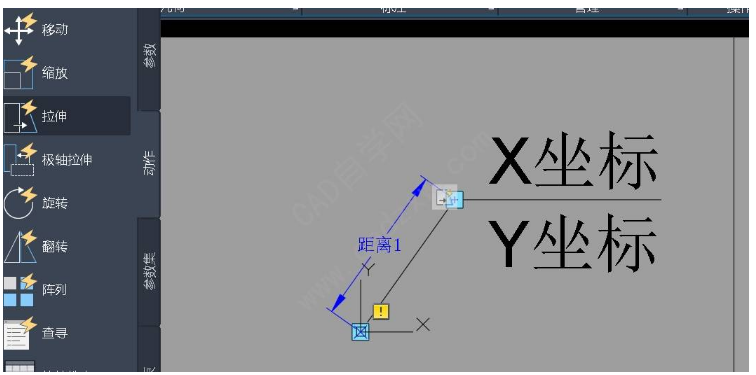

5、做一个拉伸动作；

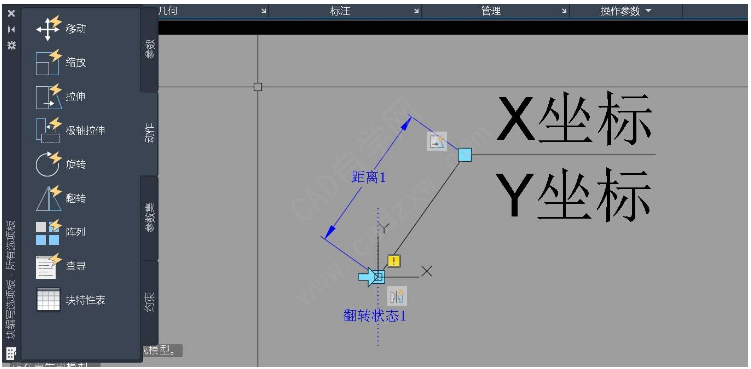

6、做一个翻转动作；

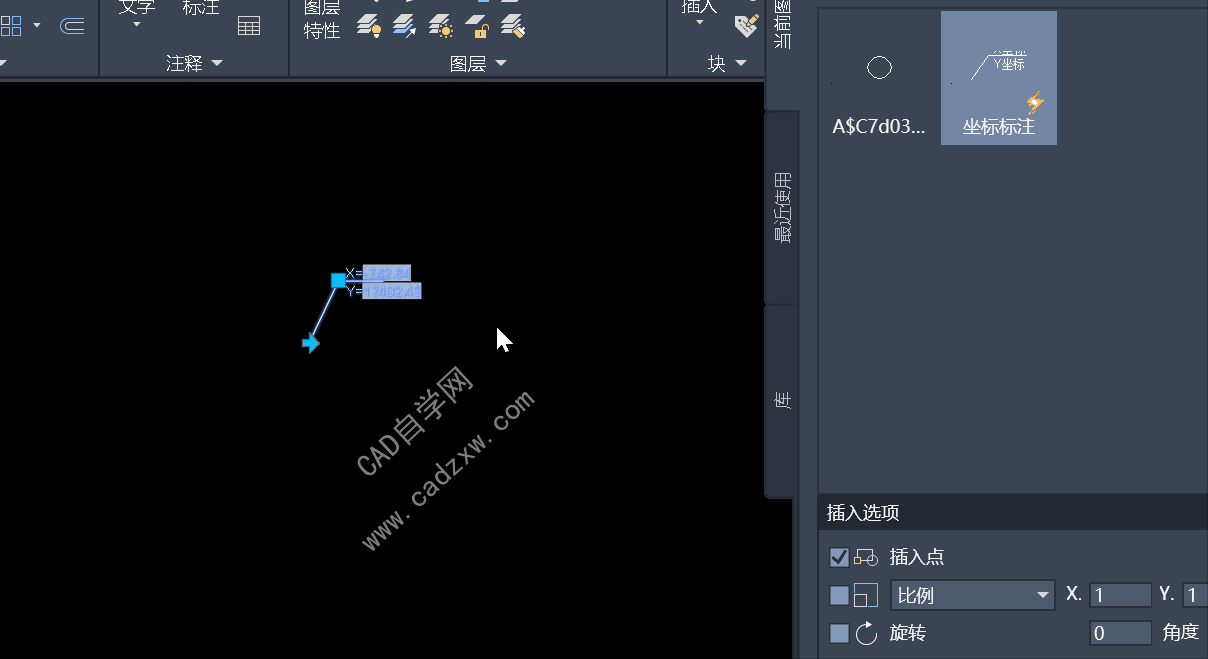

来看下效果：
完，今天的分享就到这，更多动作大家自由发挥呗。
