设计中心（DesignCenter）是CAD中的一个非常有用的工具，AutoCAD或浩辰CAD等多种CAD都有，其中浩辰CAD的设计中心与AutoCAD基本相似。它有着类似于Windows资源管理器的界面，可管理图块、外部参照、光栅图像以及来自其他源文件或应用程序的内容，将位于本地计算机、局域网或因特网上的图块、图层、外部参照和用户自定义的图形内容复制并粘贴到当前绘图区中。同时，如果在绘图区打开多个文档，在多文档之间也可以通过简单的拖放操作来实现图形的复制和粘贴。粘贴内容除了包含图形本身外，还包含图层定义、线型、字体等内容。这样资源可得到再利用和共享，提高了图形管理和图形设计的效率。

    按CTRL+2即可打开设计中心，通常使用CAD设计中心可以完成如下工作：

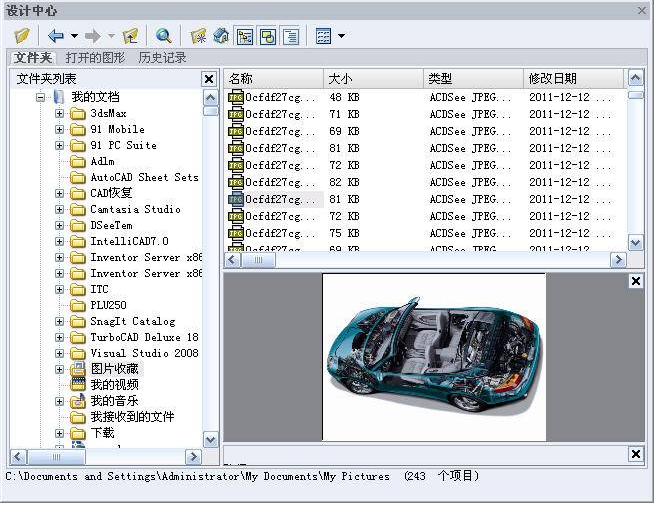

    (1)浏览和查看各种图形（DWG/DXF）图像文件(BMP/JPG/TGA等)，并可显示预览图像及其说明文字。浏览图形和图像文件效果如下图所示：

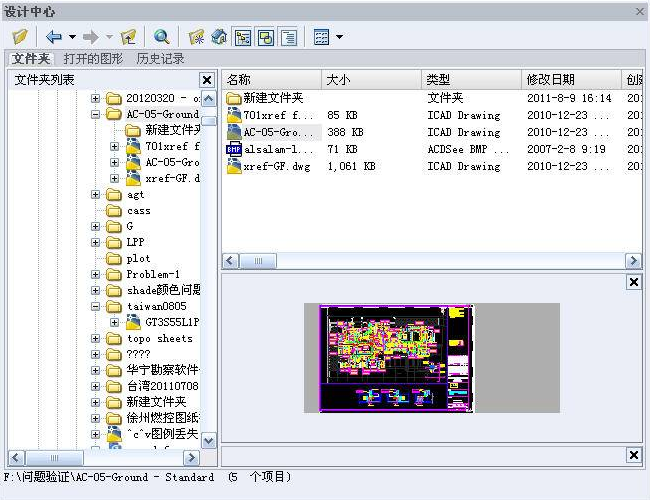

    (2)展开打开或浏览到图形文件的各种数据，如图层、线型、标注样式、文字样式、图块，可将标注样式、文字样式直接复制粘贴到其他图形中，还可以直接将图块插入到当前图形中。浏览图形中图块数据效果如下图所示。

    (3)将图形文件(DWG)从控制板拖放到绘图区域中，即可打开图形；而将光栅文件从控制板拖放到绘图区域中，则可查看和附着光栅图像。

    (4)在本地和网络驱动器上查找图形文件，并可创建指向常用图形、文件夹和Internet地址的快捷方式。

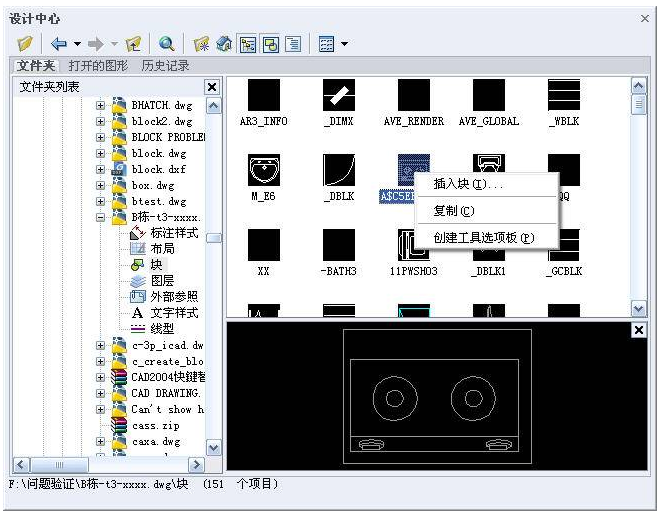

    (5)可以在设计中心中选择打开或未打开图形中的图块，将这些图块拖动到工具选项板中或右键创建新的工具选项板，如下图所示：

    文/摘自：小苗CAD新浪博客
