CAD图纸集功能是在很多大型CAD项目中将图纸从创建到归档的一整套流程管理起来的一种功能，通过这个功能可以比较有效和快速的实现整个项目的图纸的管理，是一种比较简单便捷的功能，利用他，我们可以方便管理图纸、一键批量打印、一键归档图纸等。今天我们主要讲一下如何创建图纸集，图纸集创建完成，批量打印和一键归档发给乙方，那就是一秒钟的事情，打印和归档过程中，还能喝杯小茶，哈哈。

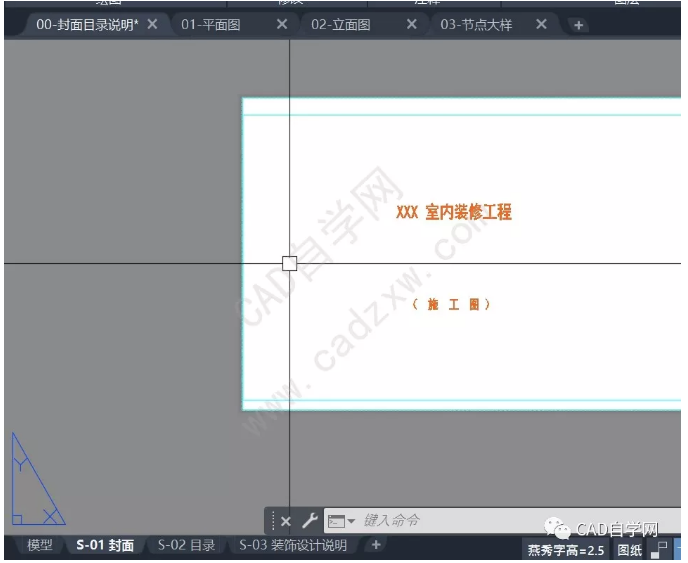

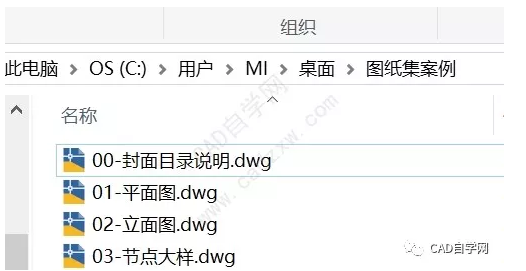

    创建图纸集前，先得把各种封面、说明、平面图、立面图、节点图在模型空间中画好，并在布局里出好图，设置好页面设置等等，如下图；

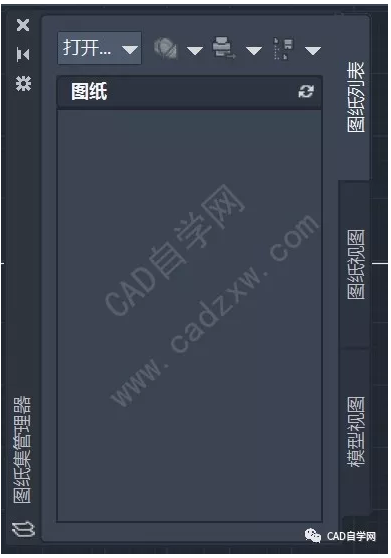

    在任意一张图纸中，按Ctrl+4调出图纸集管理器；

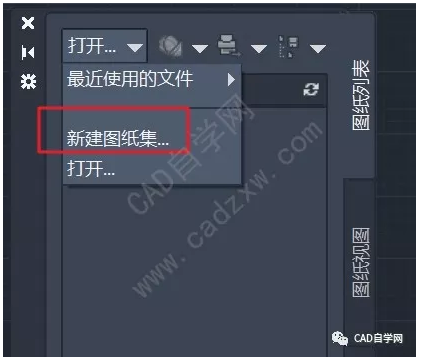

    点新建图纸集；

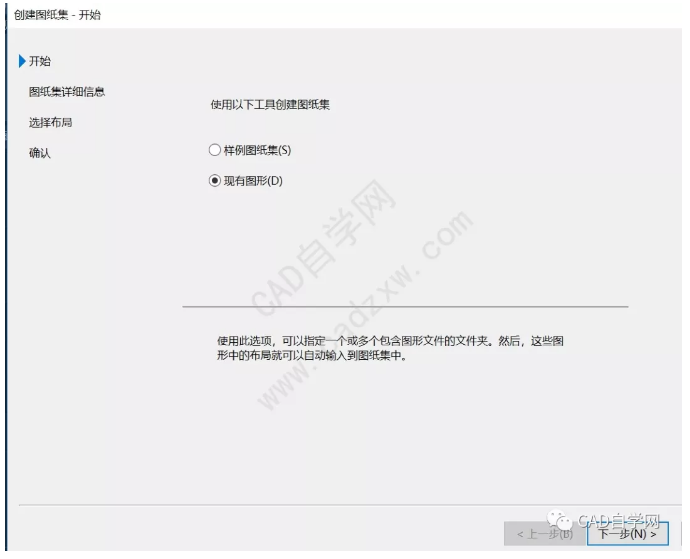

    选择现有图形，下一步；

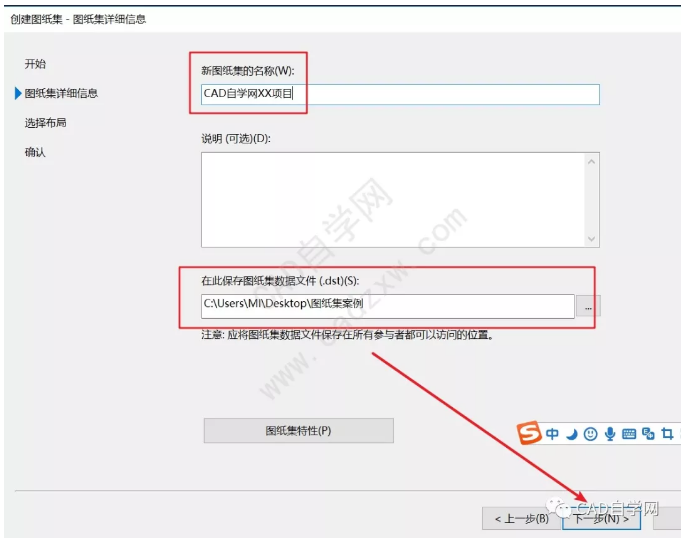

    命名，选择保存位置后，点击下一步；

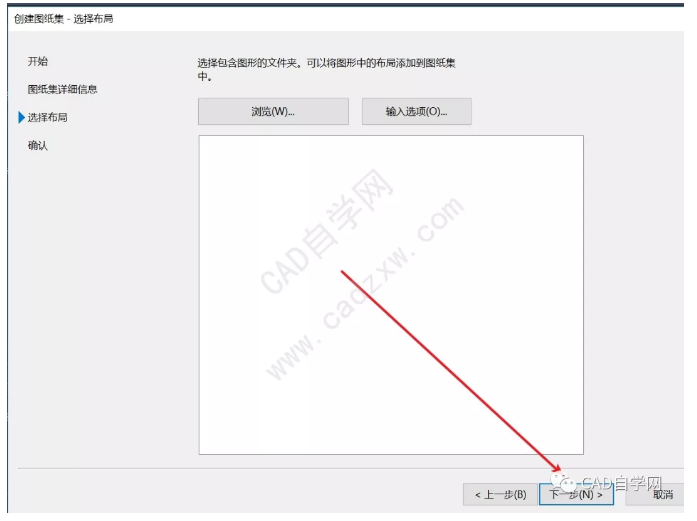

    下一步；

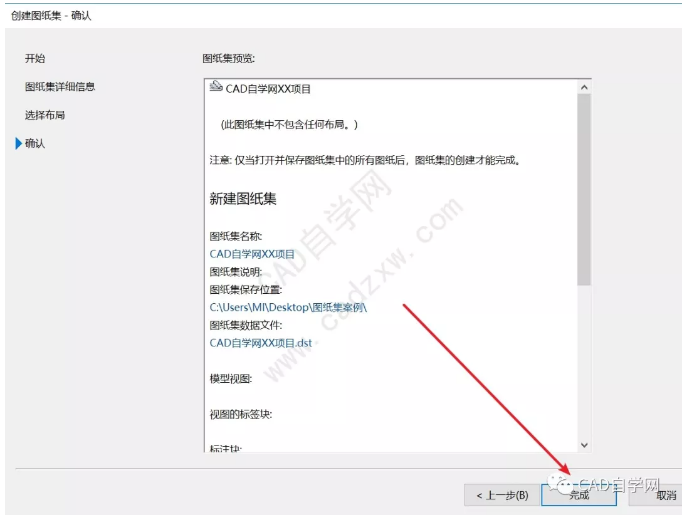

    完成；

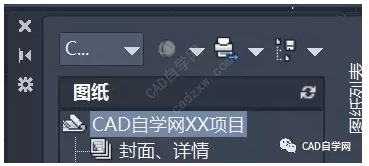

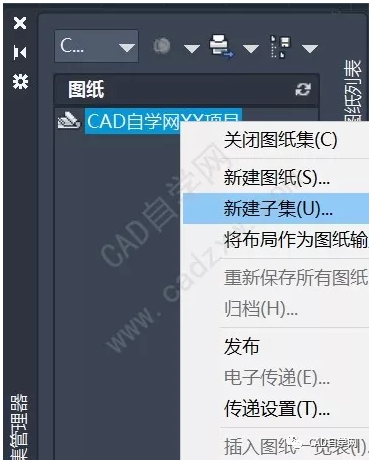

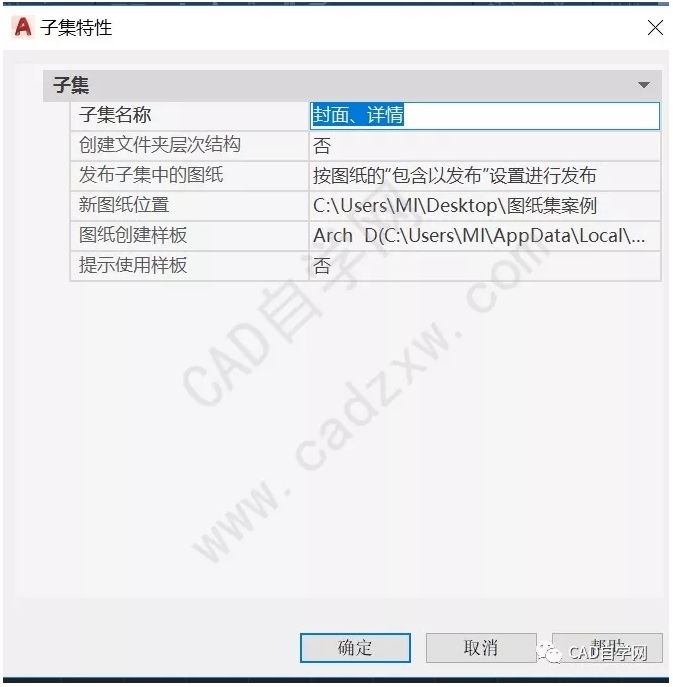

    然后在现有图纸集中新建子集，比如封面、详情；

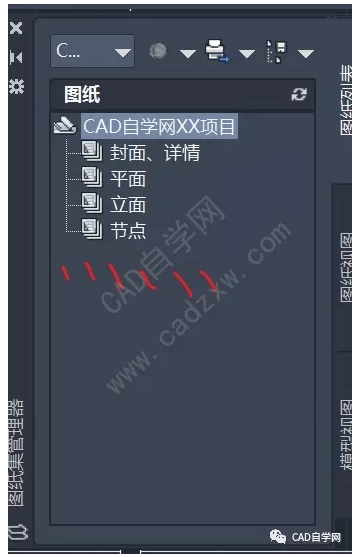

    依次创建平面、立面、节点等子集；

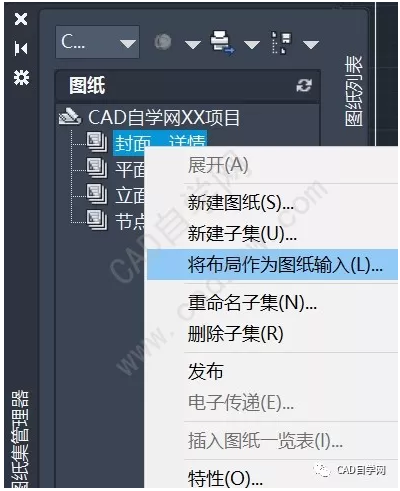

    在封面、详情子集中新建布局作为图纸输入；

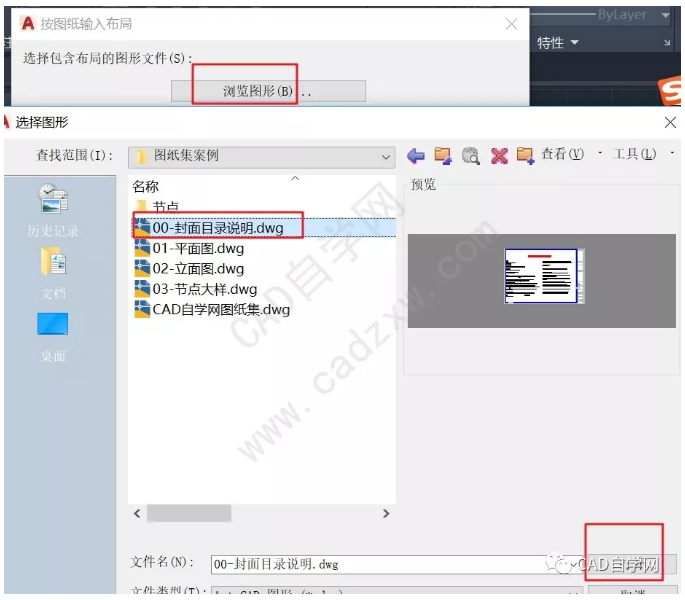

    点击浏览图形，选择已经布局好的封面目录说明，点击打开；

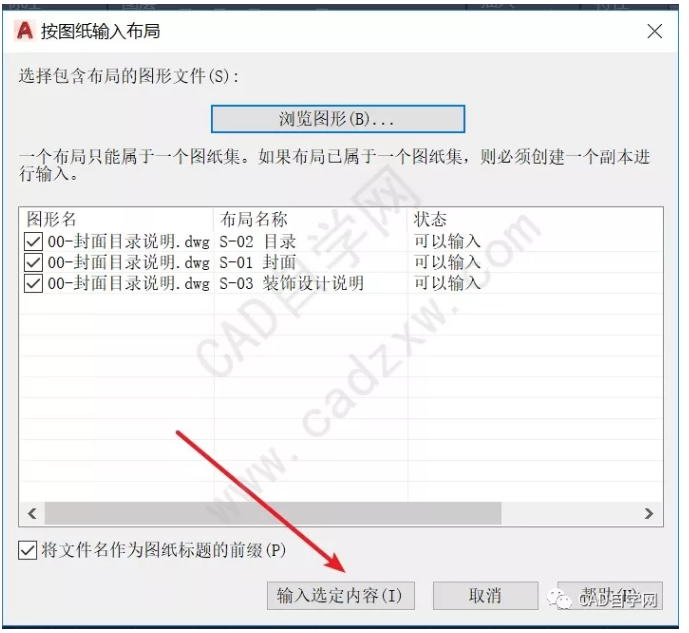

    点击输入选定内容；

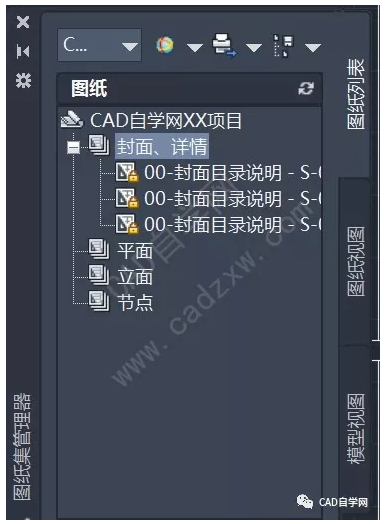

    如图：

    同理，搞定其他子集；

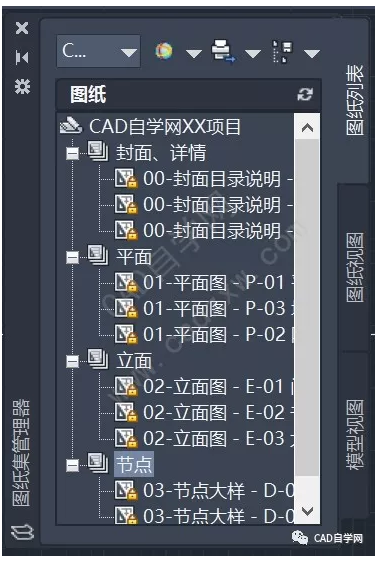

    如图所示图纸集就创建完成，当然还可以进行图纸编号等操作，创建完成之后管理图纸，批量打印和打包图纸发给乙方非常方便。

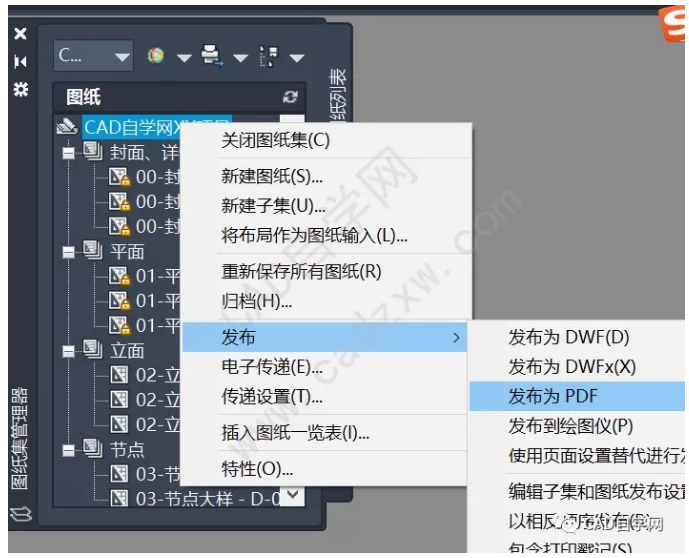

    批量打印：

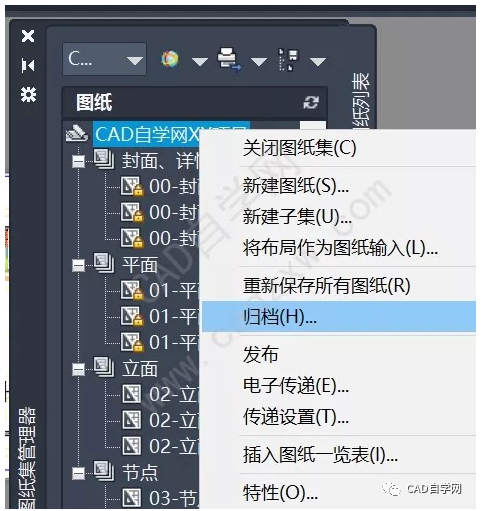

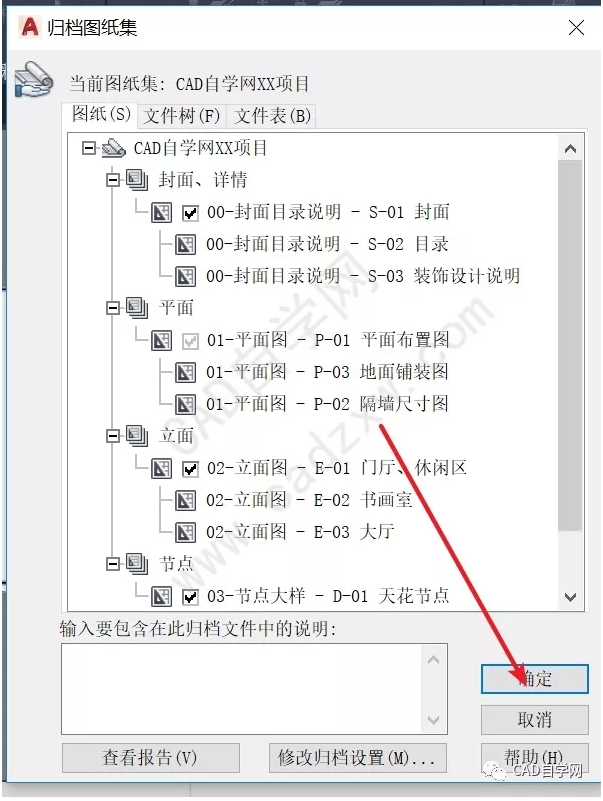

    归档图纸；

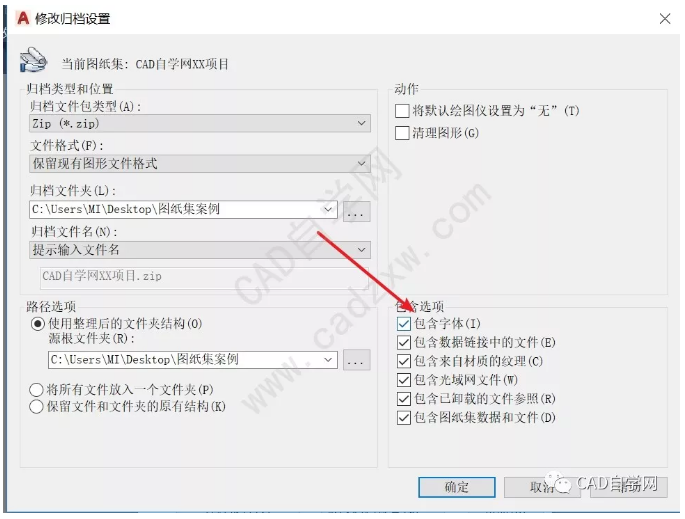

    也可以通过归档设置，归档图纸字体，这样打开图纸再也没有缺字体烦恼啦；

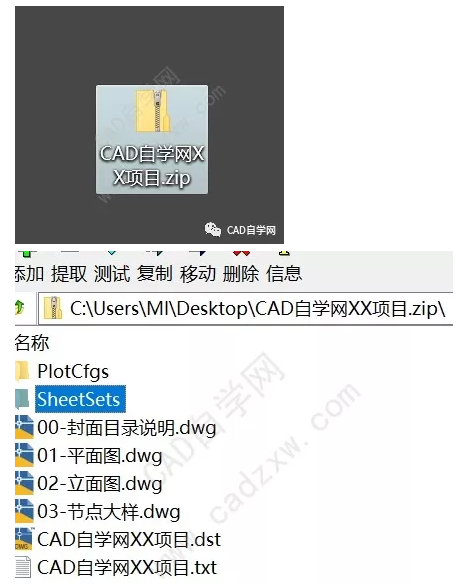

    如图所示：
