本教程由人人网上的余德杰出品，该系列教程总共有4篇，以后会陆续分享于大家。

    首先感谢Doffee提供的建筑模型，往后案例解析中会用到。

    前言

    本人写此教程目的在于交流，大神看到有什么不对的希望指正，我只是尽自己能力为大家提供点帮助，本教程针对学习建筑和城市规划专业的同学而写，由于一般大一大二的建筑学同学已经具备一定的sketchup建模能力，而且sketchup上手非常容易，在这里我就不多说了（咳咳，本人不擅长su的建模，只习惯使用max），所以教程侧重于渲染（rendering）和后期（post-processing）。

    建筑&规划对于设计表现的要求并不高，不需要做到商业化效果图的水准，只需较为准确的表现建筑的视觉效果和空间关系。看到有些同学人人或空间上转发的一些CG教程，内容分散，对于我们来说没有针对性，或是存在一些较大的误区，对于部分基础较差的同学来说学习压力略大。本人学习CG技术已经有将近四年之久，就凭我个人的经验来说，学习建筑可视化（说白了就是做效果图）需要的是系统性的学习，而不是分散地学习知识点，这样对于理解和提升学习效率来说都是很有帮助的，毕竟这对于好多人来说是一个陌生的领域，学习需要有系统有逻辑、循序渐进。

    本教程将涵盖v-ray渲染参数面板重要参数的讲解与设定方法，建筑常用材质的设定方法和参数的含义，案例的讲解和photoshop的简单后期方法，往后还会推出进阶教程，讲授高级技法，包括贴图绘制和全景制作等。

    一.vray基本参数设定

    1.vray

    工具栏

    首先介绍一下工具栏。下图便是vrayforsketchup的工具栏，如果打开sketchup的时候没有该工具栏，请勾选sketchup菜单栏的“视图”→“工具栏”→“vrayforsketchup”。

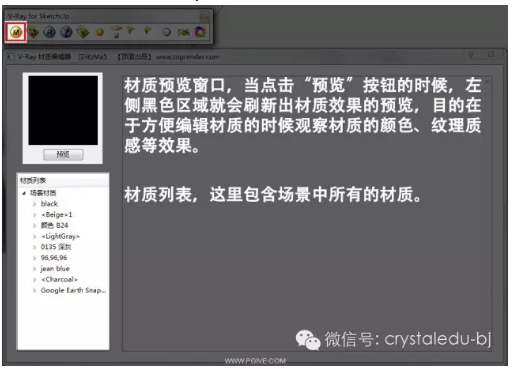

    从左开始第一个按钮“M”是vray材质编辑器，用于编辑以及预览场景中对象的材质。

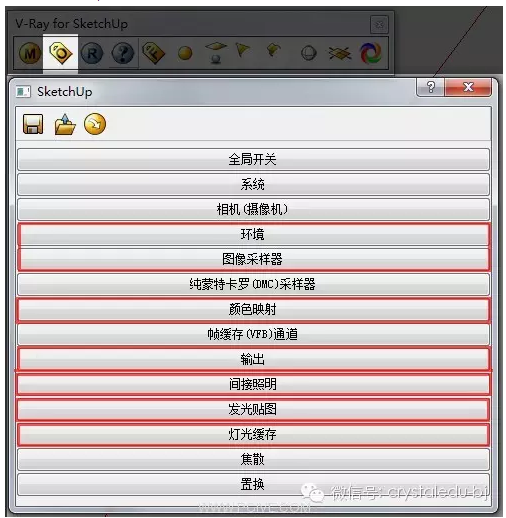

    第二个是vray的参数面板，用于调试渲染的环境、间接光等参数，往后会展开说明。其中标记的项是一般需要调整的项，其它一般可以保持默认。

    第三个是启动渲染的按钮，当点击后会先卡一阵子（具体时间要看场景的复杂程度和电脑的配置好坏）。

    图中的区域渲染用于图片的局部渲染，当调整参数测试场景的时候，有时只需观察图中的某个部分，若整个画面渲染便会浪费时间，此时只需点击区域渲染的按钮，框选需要观察的部分再进行渲染即可。至于右边的几个按钮，本来是用于多个渲染结果的比较，但是却少了一个至关重要的按钮，这个按钮在最新版的vray

    forsu1.6中能正常使用，至于1.5版本我实在没搞懂怎么用，可以忽略。

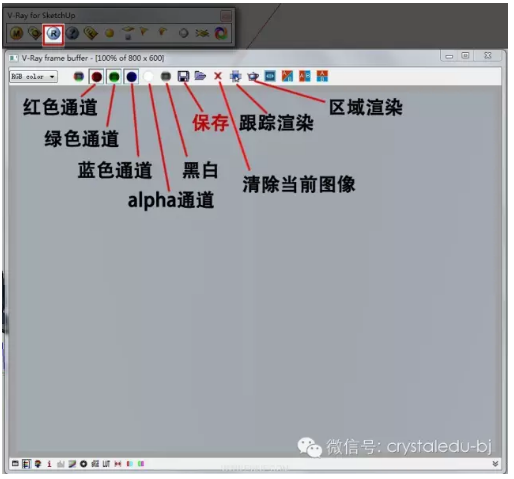

    第五个是打开帧缓存窗口按钮，通过点击打开，可以获得上一次渲染结果。

    第六到九个分别是泛光灯、面光、聚光灯和ies灯光。

    第十到十一分别是vray球和vray无限平面。【vray球体：由于su创建球体较为麻烦，所以vray提供了一个快捷的球体创建，个人觉得比较鸡肋；vray无限平面：顾名思义就是无限大的平面，一般用于产品展示中，建筑效果图一般不适用】

    2.vray

    参数面板快速设定

    渲染过程分为测试渲染和最终渲染，测试渲染的时候需要尽量节省时间，这就需要降低渲染的精细程度，而最终渲染的时候需要较高的精细度。

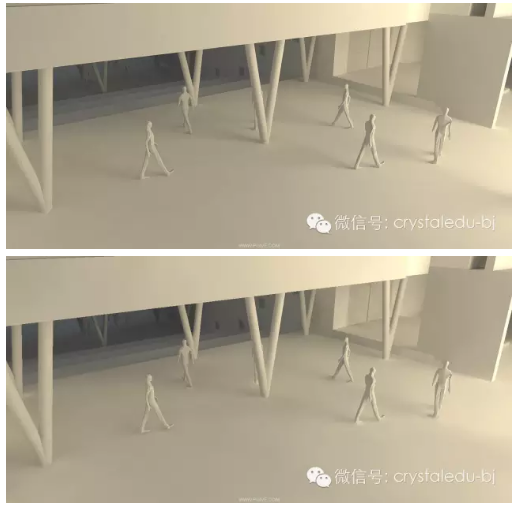

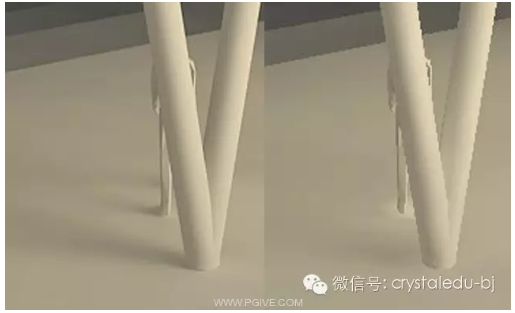

    下面两张图，第一张为高参数，第二张为低参数。

    通过放大，可以看到左图（高）的阴影细节和画面平滑程度都要比右图优秀。【主要影响间接光照所产生的阴影】

    若是大家觉得区别不大，那就错了，最终图都是大图，低参数出图的坏处将会暴露无遗，尤其某些较为复杂的场景，低参数还会造成极为明显的光照错误、大面积噪点噪波等，在此不举例。

    下面直接给出我调试的参数，保存以便以后直接提取，免去每次渲染都要把全部参数调一遍，至于参数的具体作用，会在往后解释。

    a，低参数，请依照我给出的数据（红色框标记的地方）进行逐个修改。【如果觉得机子牛叉的同学可以忽略这一步。。什么i7-3970x的可以直接用高参出图。。】

    打开vray参数面板，首先点解如图按钮将参数回归默认，以免误操作带来bug.

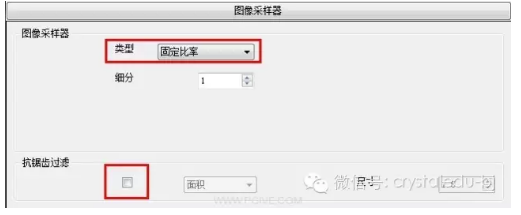

    图像采样器【抗锯齿，决定边缘的平滑和清晰程度】

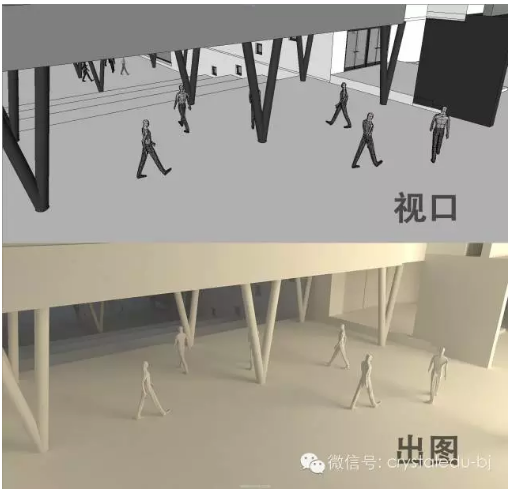

    输出【渲染出图的分辨率大小，越大耗费时间越长，测试的时候当然调小点，一般640*360，或者根据实际需要调整，“获取视口长宽比”可以获取su模型视口的长宽比例，出图的时候能包含画面的全部内容（请看第二三张图）】

    间接照明【开启后(默认已开启)，光照在物体上会反弹部分光，对周围产生一定影响】

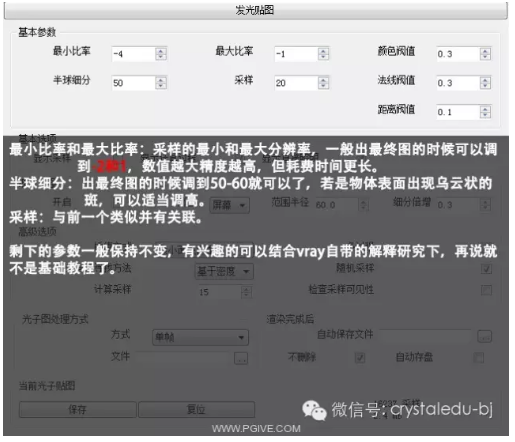

    发光贴图

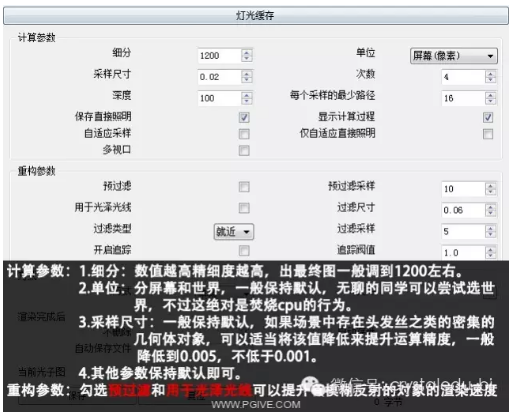

    灯光缓存

    点击保存将刚才调试的这组参数保存下来，命名为“测试用”，以便自己识别，下次打开su的时候就可以直接点击中间的按钮调用之前保存的数据。

    b，高参数：具体视场景而定，紧接下来会有设定方法，一般来说只需改变图像输出、图像采样器、发光贴图和灯光缓存的参数。

    3.vray参数面板重要参数详解

    首先导入之前保存的“测试用”参数，在此基础上作调整。

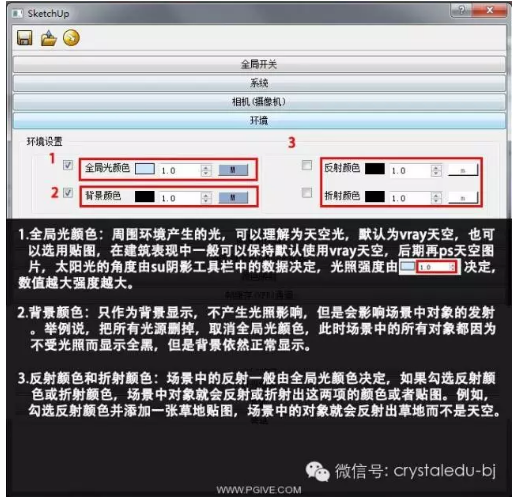

    环境

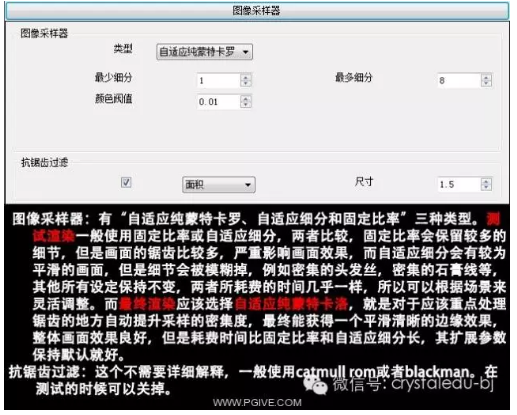

    图像采样器

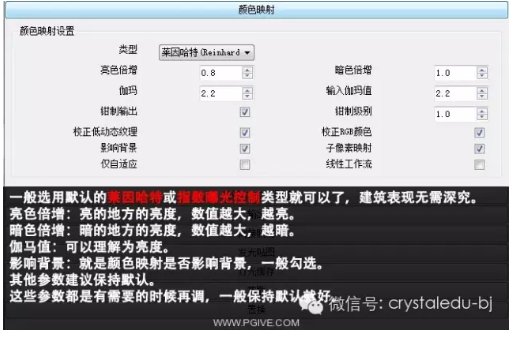

    颜色映射

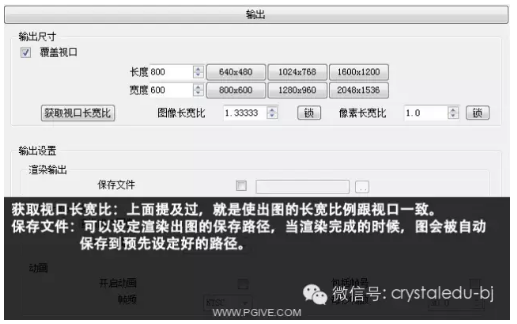

    输出

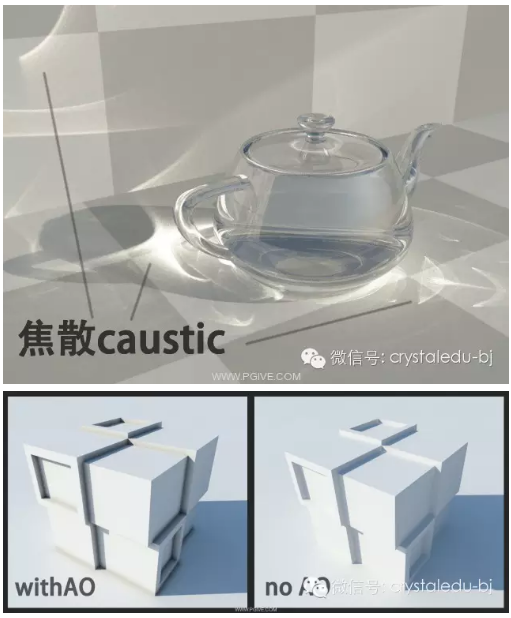

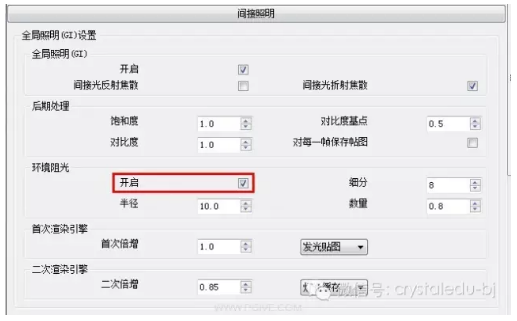

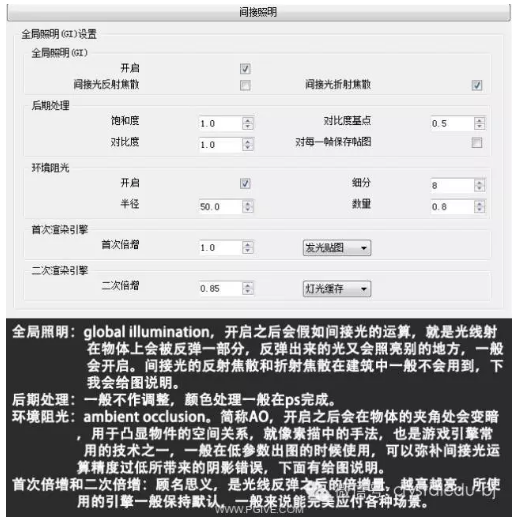

    间接照明

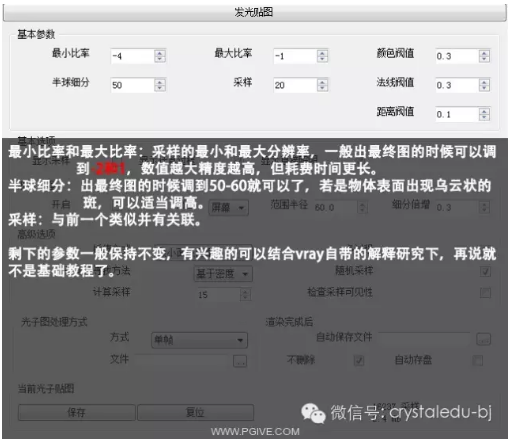

    发光贴图

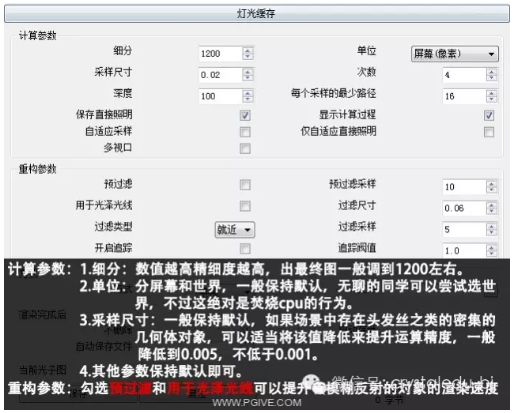

    灯光缓存

    置换

    会在材质篇的时候进行讲解。

    总结：测试渲染的时候使用以上给出的低参数，而渲染最终图的时候再在给出的低参数的基础上将参数调高，根据自己需要来改变数值，以节省时间同时获得最佳效果（PS：数值越大不一定代表精细度越高！请认真观看参数的详解部分）。其他没有提及的参数不需要大家研究，一般不会在做现阶段建筑效果图中用到，但是有兴趣的同学可以交流一下。专业人士请勿嫌弃本教程，毕竟这是针对基础较薄弱的同学。
