su照片建模

    1.匹配图片透视关系

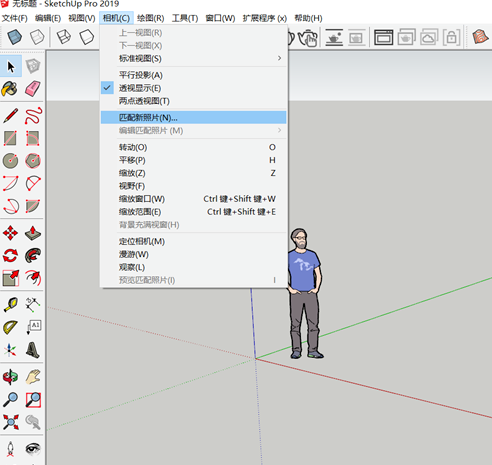

    选择菜单—相机—匹配新照片（19版本，其他版本可能字有些许不同），导入的图片。

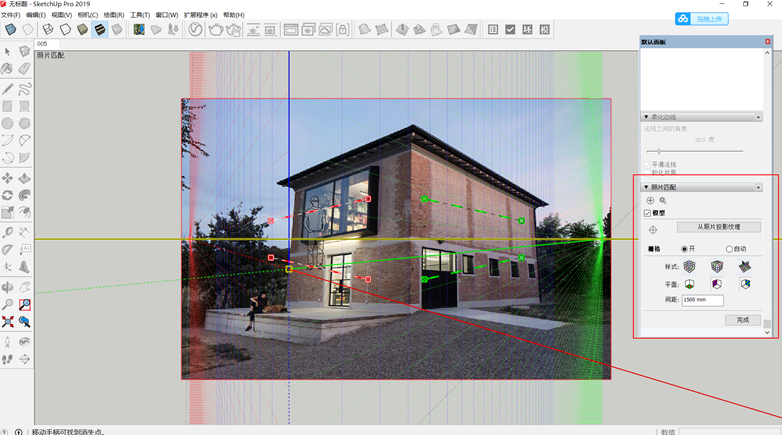

    界面出现大量的网格和调节块，同时弹出［照片匹配］对话框

    图中的红、绿、蓝3种颜色分别对应x、y、z轴，其中的两个红色和绿色调节杆用于调节并匹配图片中的透视关系。

    ［照片匹配］对话框中的［模型］选项用于控制建立模型的显示与否，［栅格］中的［样式］和［平面］选项则用于确定三维网格的显示方式。

    选择视图中黄色坐标原点，将其调整到图片中建筑透视的原点处，调节红色和绿色的透视控制块，使透视边与图片中建筑墙体的透视对齐。

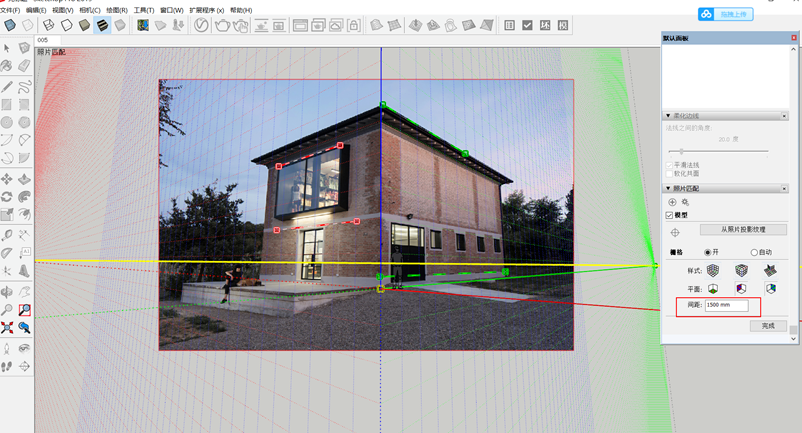

    在［照片匹配］对话框中设置［间距］为1500mm（可设其他值），将鼠标指针移动至蓝色坐标轴上，当出现缩放图标时，缩小栅格，直到栅格与建筑形成合适的比例，单击［完成］按钮，结束［照片匹配］对话框的设置。

    如果［照片匹配］对话框已经关闭，可以通过选择菜单［相机］|［编辑照片匹配］命令来打开该对话框。

    照片透视可能与SU透视关系有一点点对不上，不过没关系。

    2.对照图片创建模型

    在使用［线］[矩形]等工具绘制时，会发现绘制过程中出现红色和蓝色绿色。这是因为在SketchUp中绘制线条或模型时，当所绘制的线与x轴平行时，则会以与x轴相同的红色来显示，y轴和z轴亦是如此。

    在绘制与轴向相平行的线时，可以在确定轴向后按下Shift键进行轴向锁定。

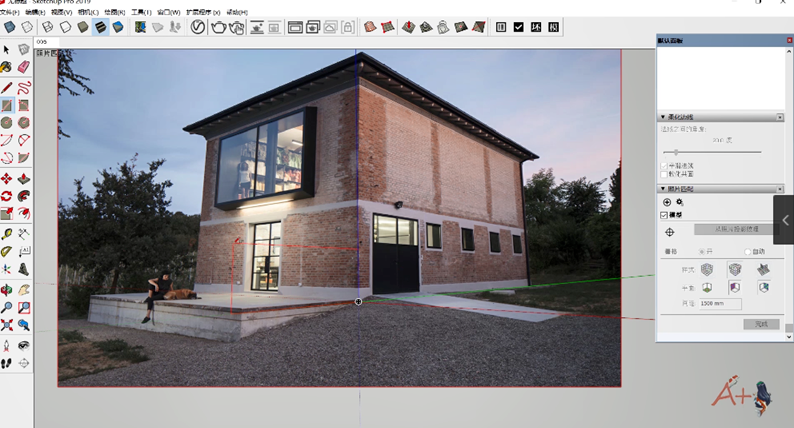

    选择左侧大工具栏上的［推/拉］工具，将工具放置于刚才绘制的平面上，按住鼠标左键并拖动鼠标，将平面挤出成为一个长方体，并使长方体的另一侧与图中的建筑对齐。

    其他就是正常的建模步骤。

    组后一个需要说的就是坡屋顶的创建。

    利用的是坯子库里的插件。

    插件也在群文件里啦，可以入群获取资料喔。

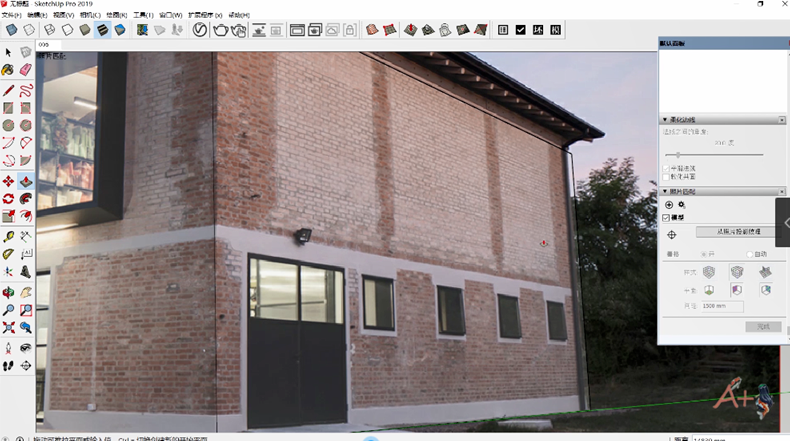

    最后在［照片匹配］对话框中单击［从照片投影纹理］按钮，弹出提示对话框，询问是否覆盖已存在的材质，单击［是］按钮。

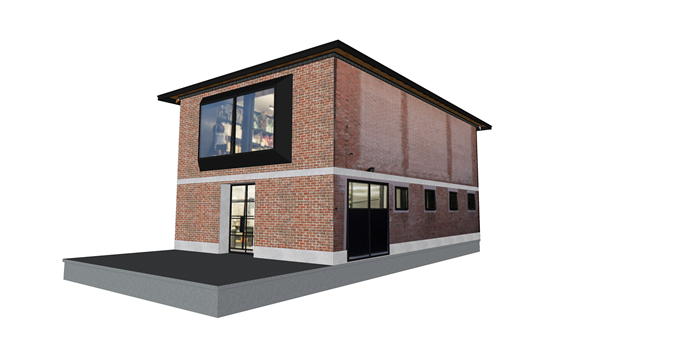

    3.成图
