在AutoCAD中怎么定义块属性、创建块和插入块？
在CAD绘图过程中经常会使用到相同的图形并且属性值都不一样，每次都重新定义太麻烦，如粗糙度符号。因此定义块后，可以设置块属性，从新解决此问题，下面一步一步教你如何定义块属性及创建块并插入块。
一：定义块属性。
绘制想要创建成块的图形，例如粗糙度符号。

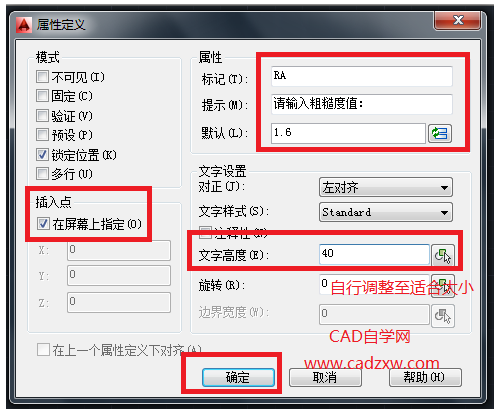

点击菜单栏中的【绘图】命令，选择【块】中的【定义属性】，弹出【属性定义】对话框，将对话框中的各个选项进行如下设置，确定。

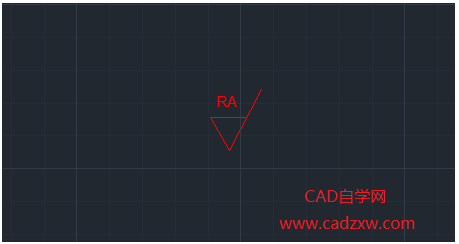

设置完成之后，点击屏幕，确定块属性参数的位置，如图RA。
至此块属性定义完成。
二：创建块（这里我创建外部块）。

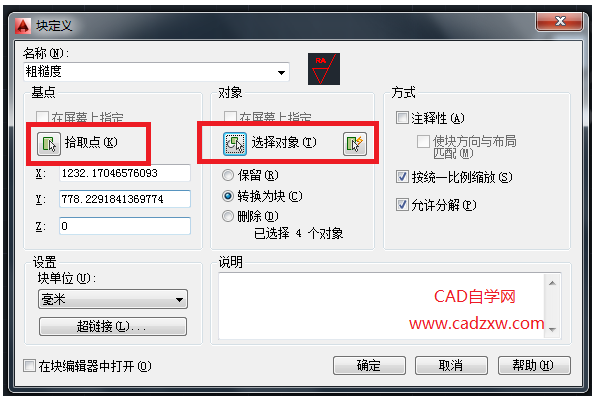

命令栏输入WB命令，弹出块定义对话框，进行如下设置，确定。
点击【确定】按钮之后完成创建块，如下图。
三：插入块。

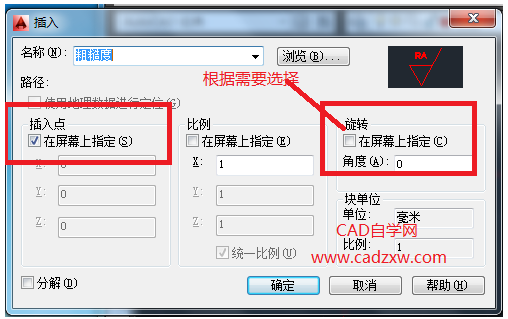

命令栏输入命令，弹出插入对话框，进行如下设置，确定。

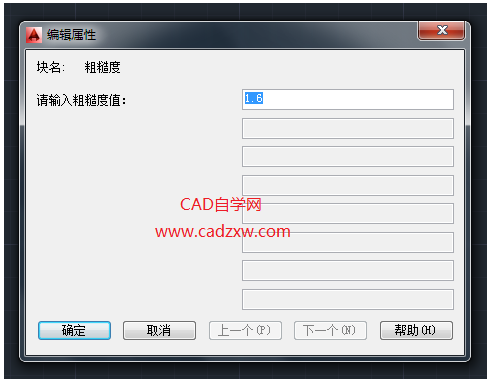

在屏幕上选择插入点后，弹出输入属性值对话框，输入对应数值即可。

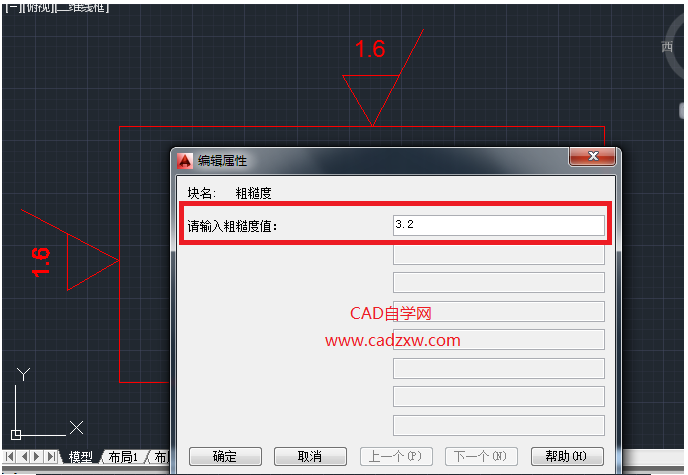

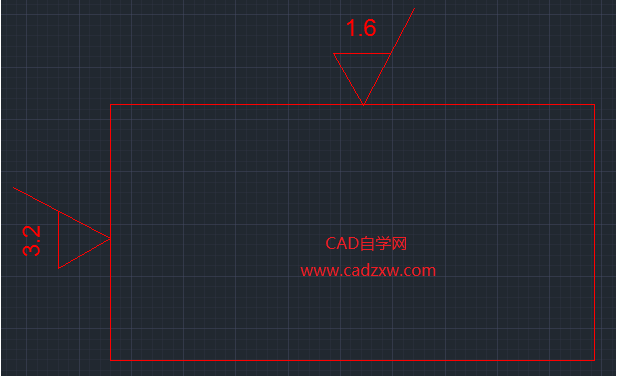

注：这里我插入两个粗糙度，1.6为默认设置的属性值，3.2为后来输入的属性值并勾选旋转在屏幕上指定。
