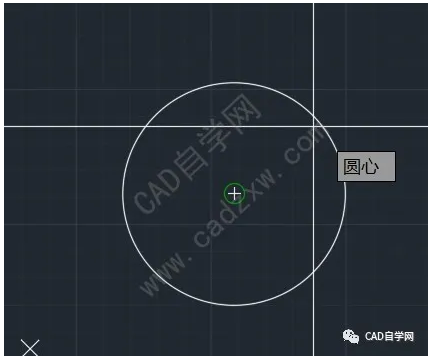

    捕捉在绘图过程中可以说是一个高频操作了，要想精准绘图和提高绘图速度，一定要用好捕捉操作。比如下图，我们将光标放在圆附近会显示圆心捕捉。

    这是因为我们开启了对象捕捉和勾上了圆心捕捉。

    1、开启对象捕捉

    2、勾上圆心捕捉

    那我们在平时绘图过程中有哪些捕捉方法呢？

    下面给大家总结一下，仅供参考。

    方式1：

    开启捕捉：

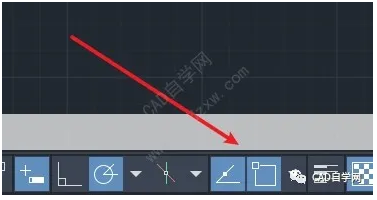

    状态栏选中即为开启

    或快捷键F3开关

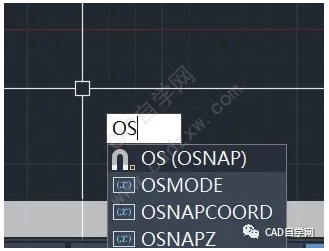

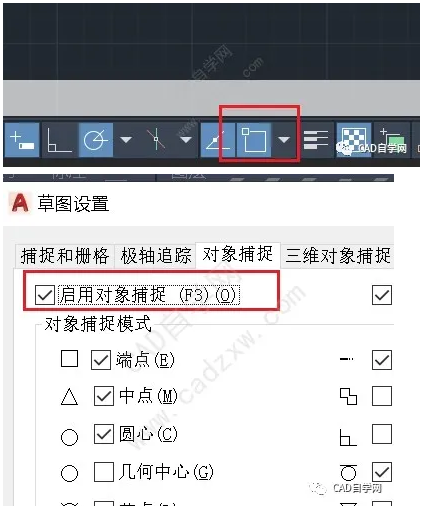

    或OS快捷键打开草图设置，将启用对象捕捉勾上。

    勾上需要捕捉的模式

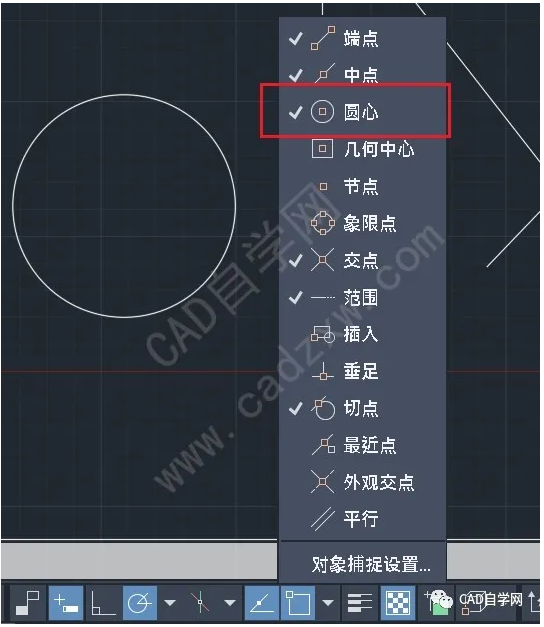

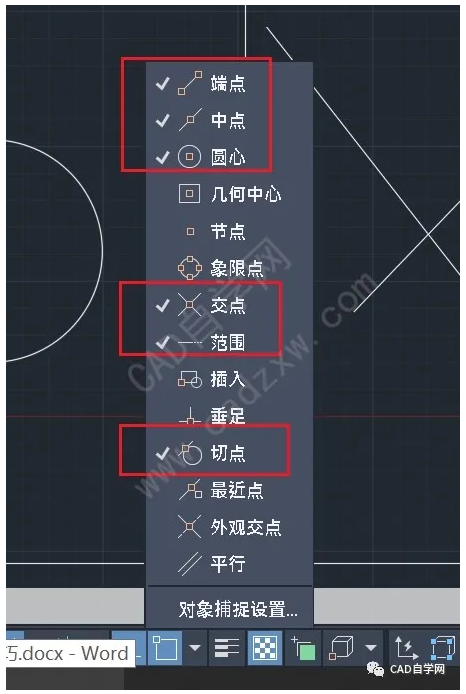

    对象捕捉上右键勾上需要的捕捉模式，一般勾上端点、中点、圆心、交点、延长线、切点。

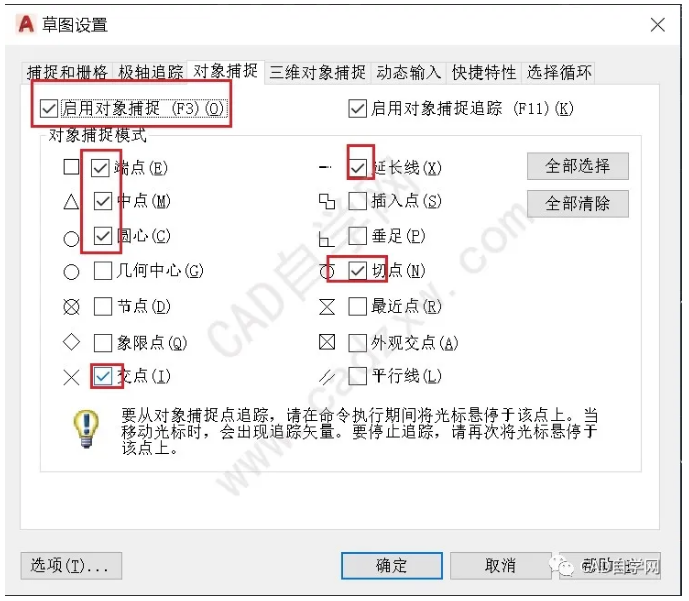

    或者os快捷键打开草图设置，勾上对应的捕捉模式。

    方式2：

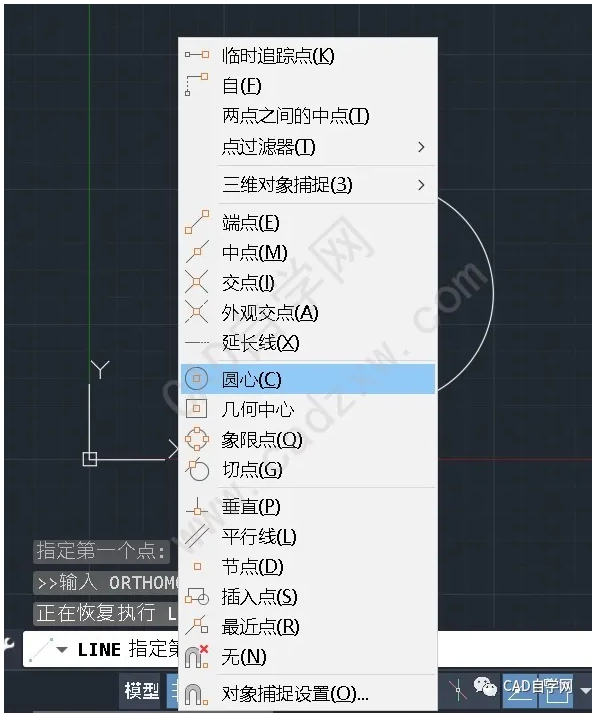

    按住shift+鼠标右键选择需要的对象捕捉模式

    方式3：快捷键

    先附上快捷键

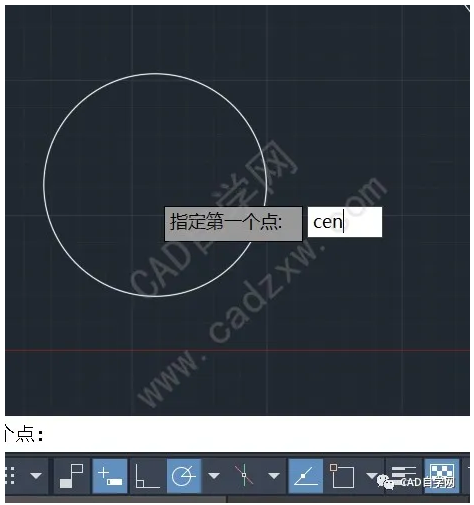

    使用方法，比如捕捉圆心

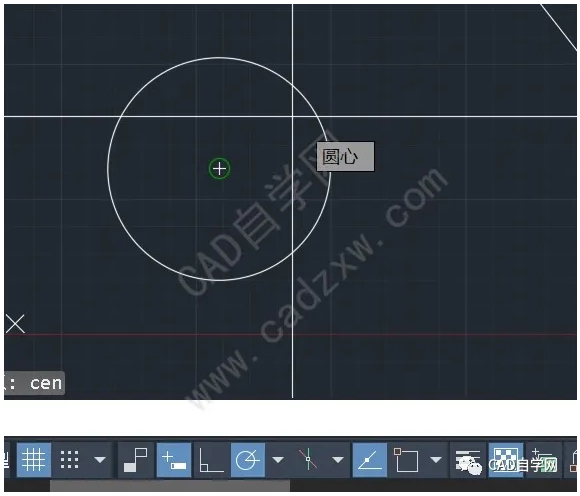

    执行命令后输入cen回车即可捕捉。

    完，今天的分享就到这，方式1必须打开对象捕捉，方式23无所谓。
