cad如何画中心线？cad中心线怎么画，显示不出来怎么办？
文章来源：CAD自学网
问：小编，cad怎么画中心线？
答：一般初学者刚开始看视频学习，难免会问这样的问题，那怎么画中心线呢？

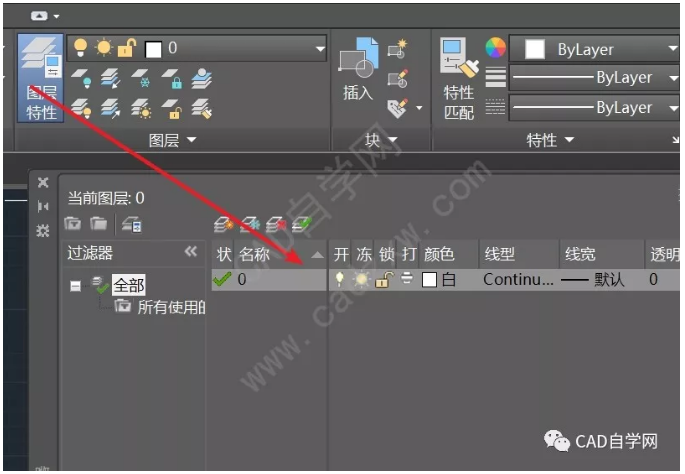

一般默认我们点开图层特性只有一个0图层，如下：

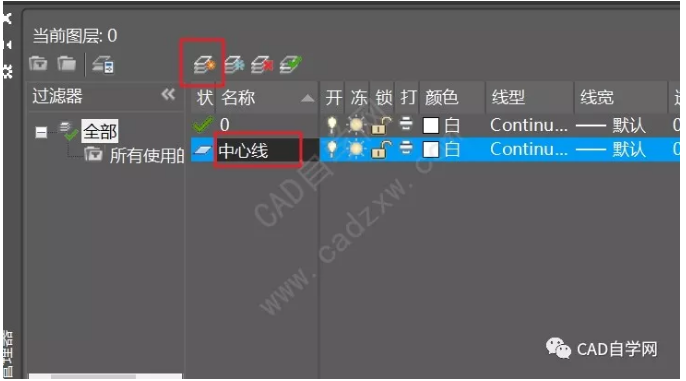

这时我们可以新建一个图层，并将其命名中心线；

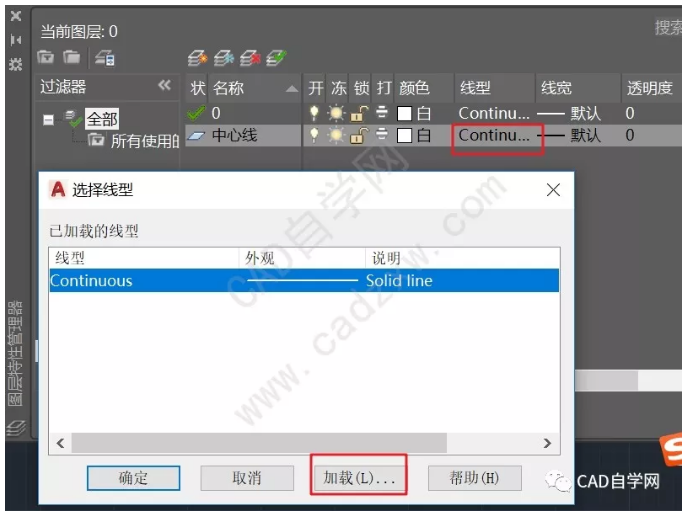

单击中心线的continuous线型,弹出选择线型对话框，点加载；

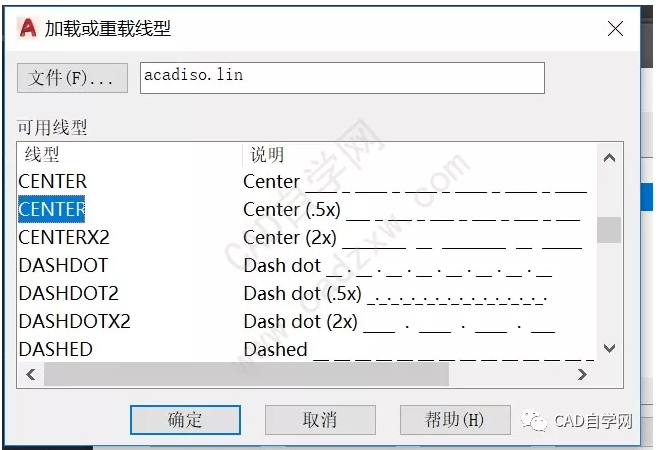

找到CENTER2线型，点确定；

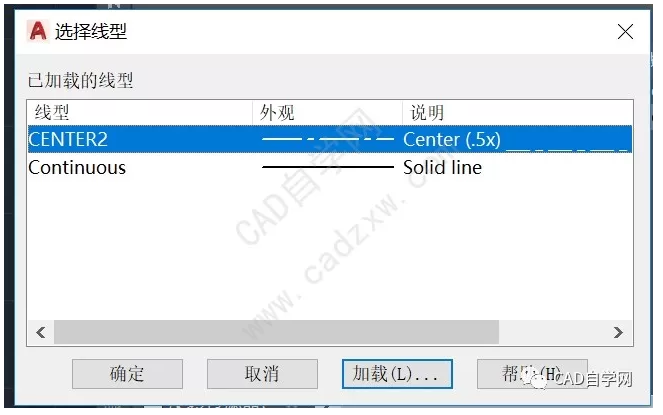

选中CENTER2，点确定；

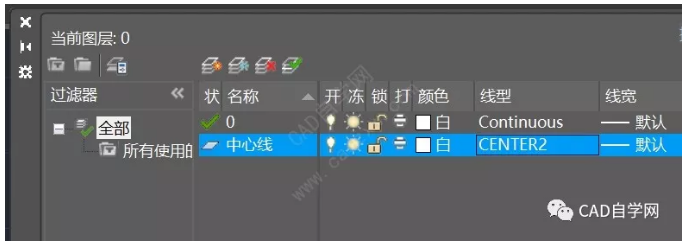

这时我们可以看到中心线的线型已经更改为CENTER2,关闭图层特性对话框即可；

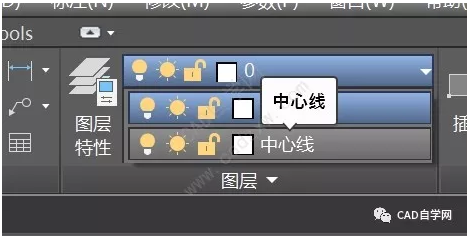

将图层特性中的0图层改成中心线图层；

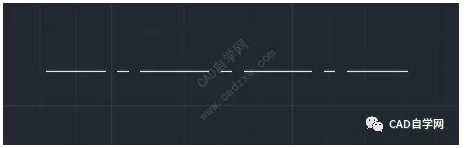

绘制一条长100的直线；
Ps：

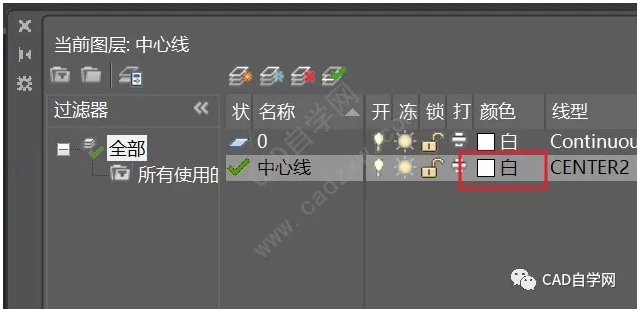

1、如果需要更改颜色；

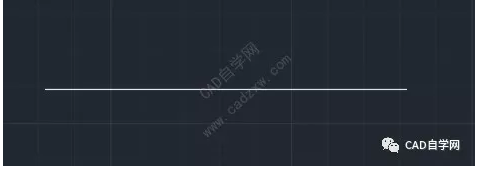

2、如果你绘制的中心线任然看起来像直线，如图：

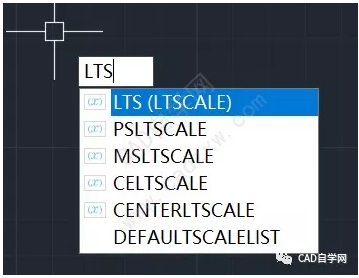

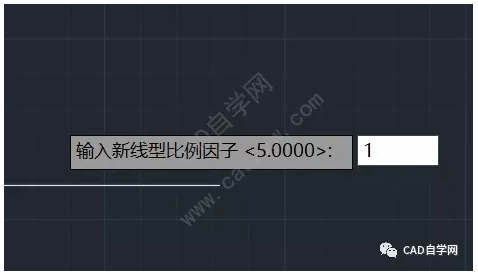

可以输入lts回车；
将其值改小。
