Revit结构框架梁族如何创建？
选择族样板

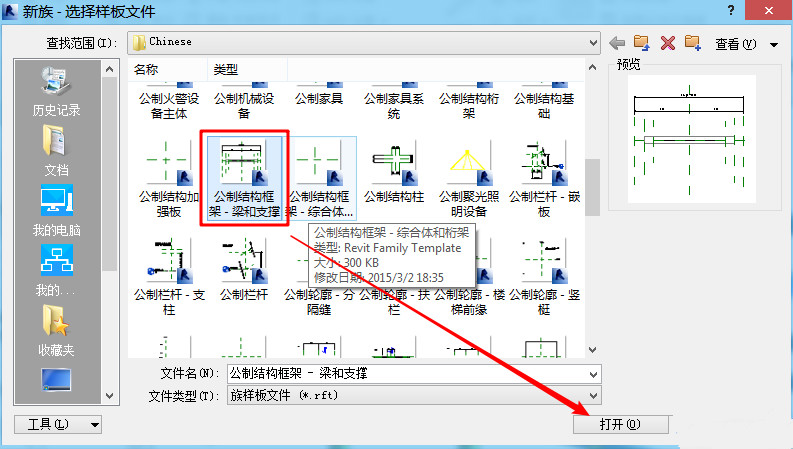

选择“公制结构框架-梁和支撑.rft”。
2、设置“族类别和族参数”

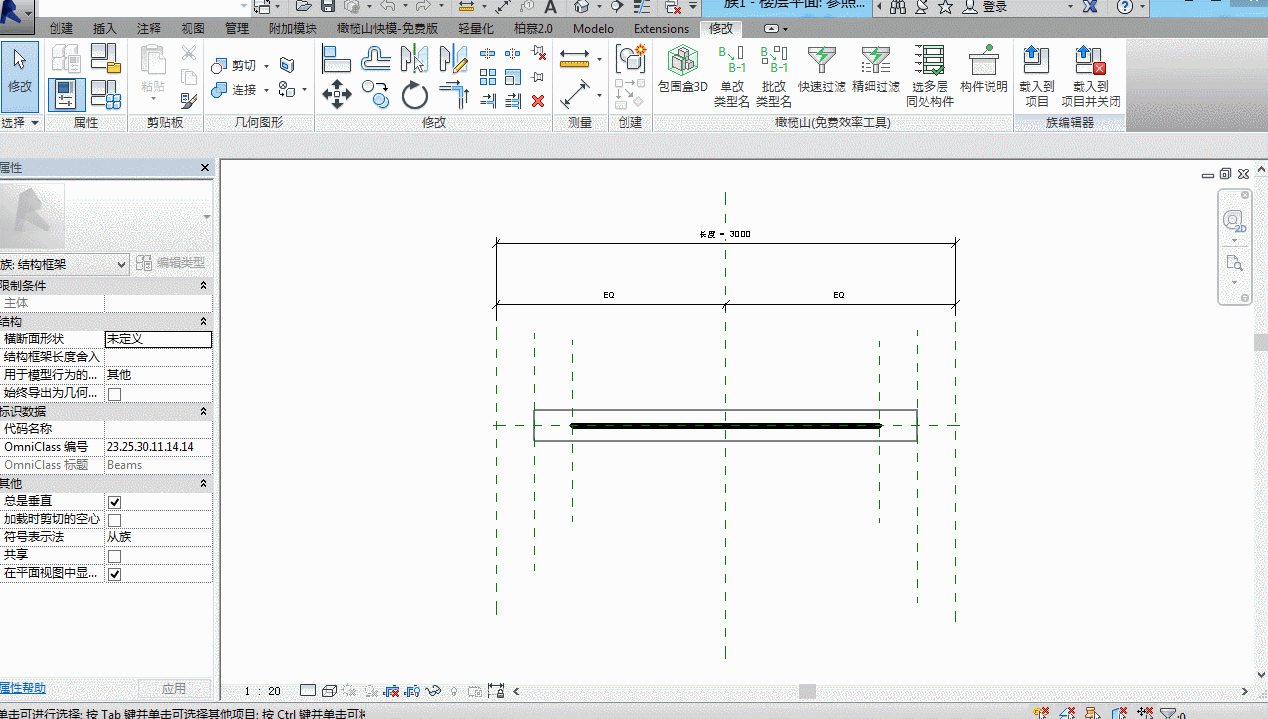

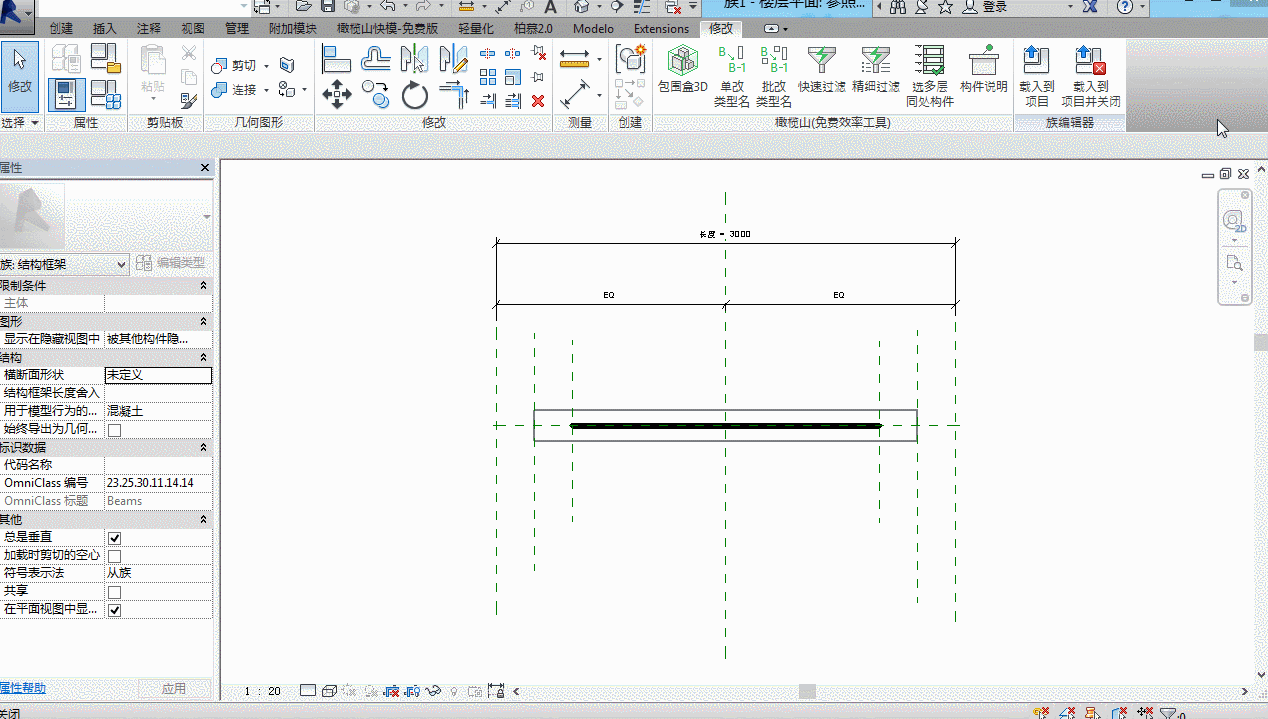

打开“族类别和族参数”对话框，设置“符号表示法”“从族”“显示在隐藏视图中”。
3、设置族类型和参数

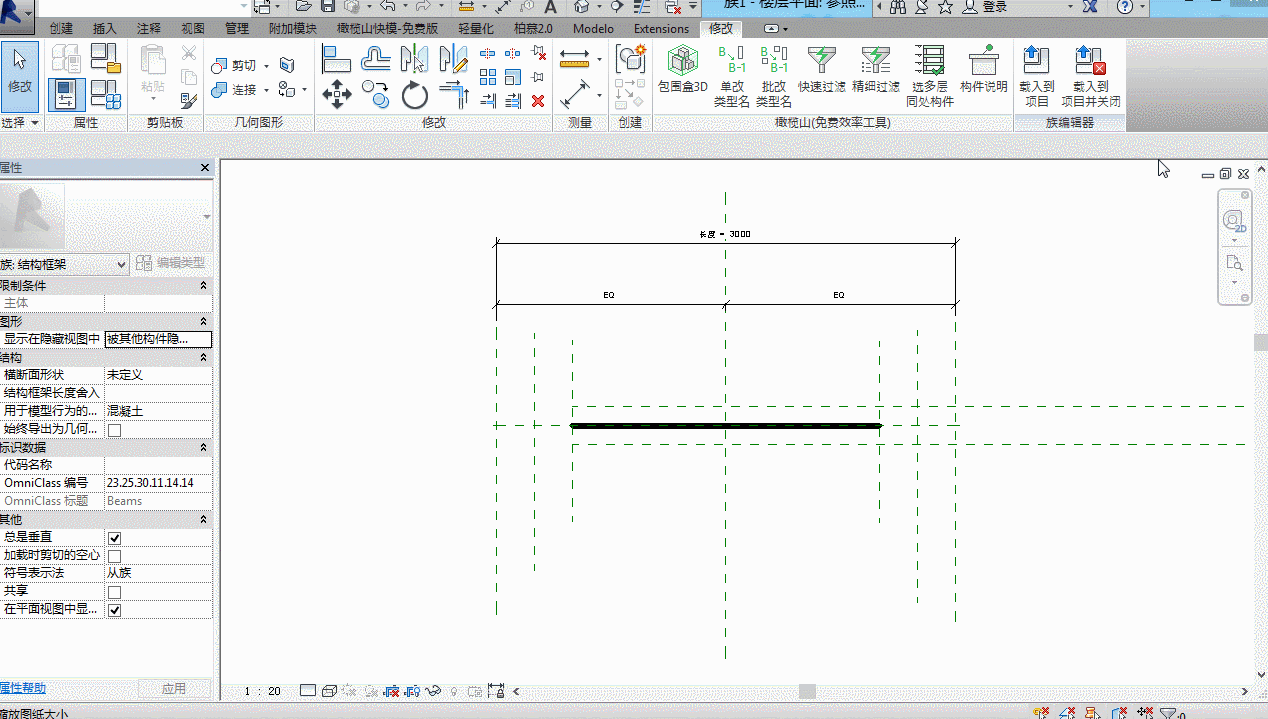

添加“b”“h”“h1”三个类型参数。
4、创建参照平面

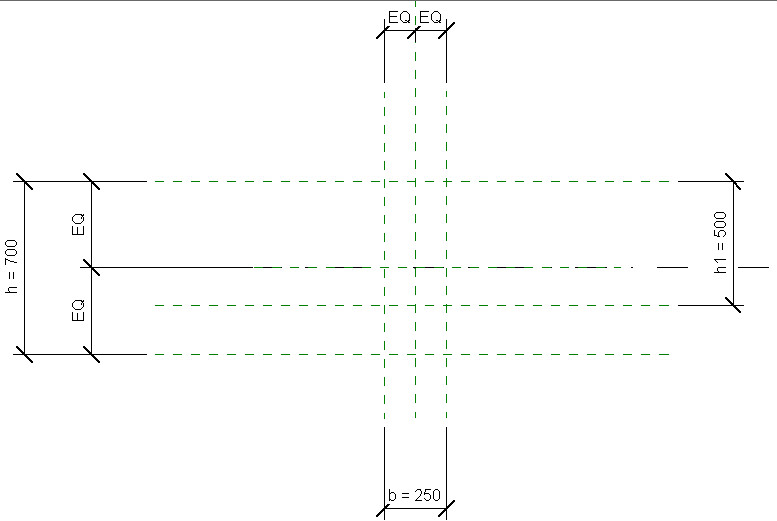

绘制参照平面并标注、添加参数。
5、绘制模型形状

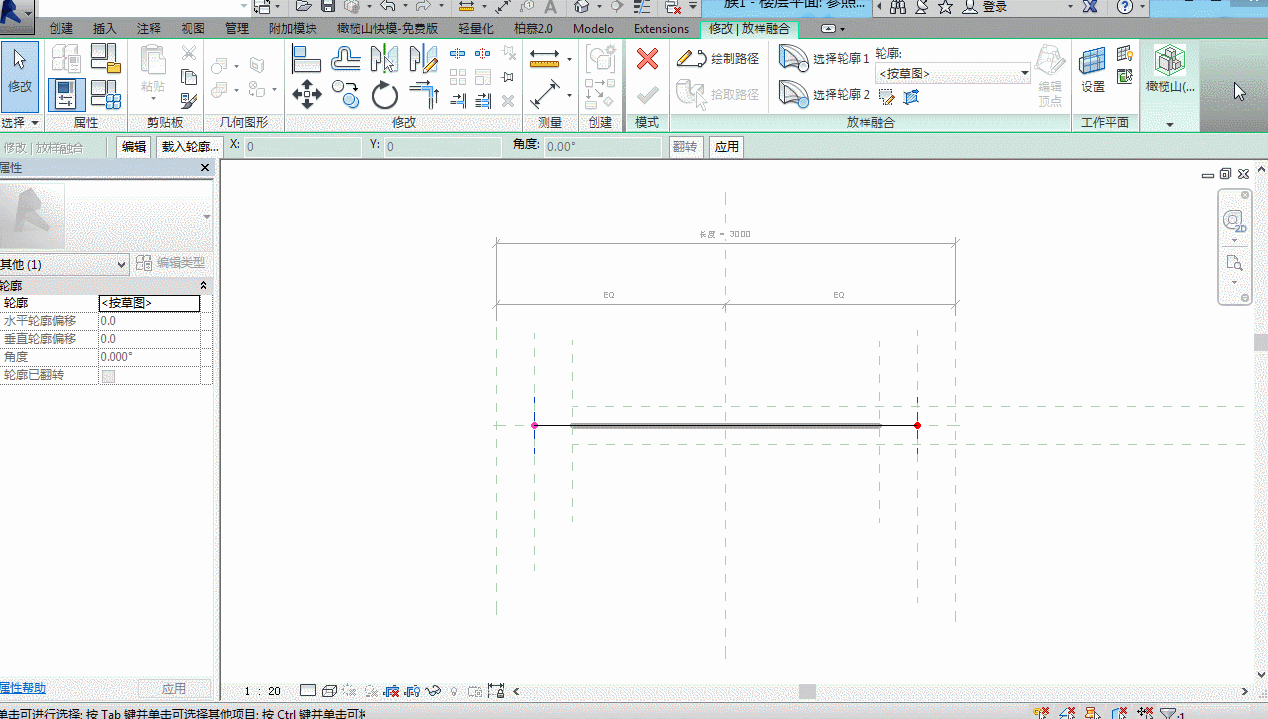

a、采用“放样融合”命令，先绘制路径。

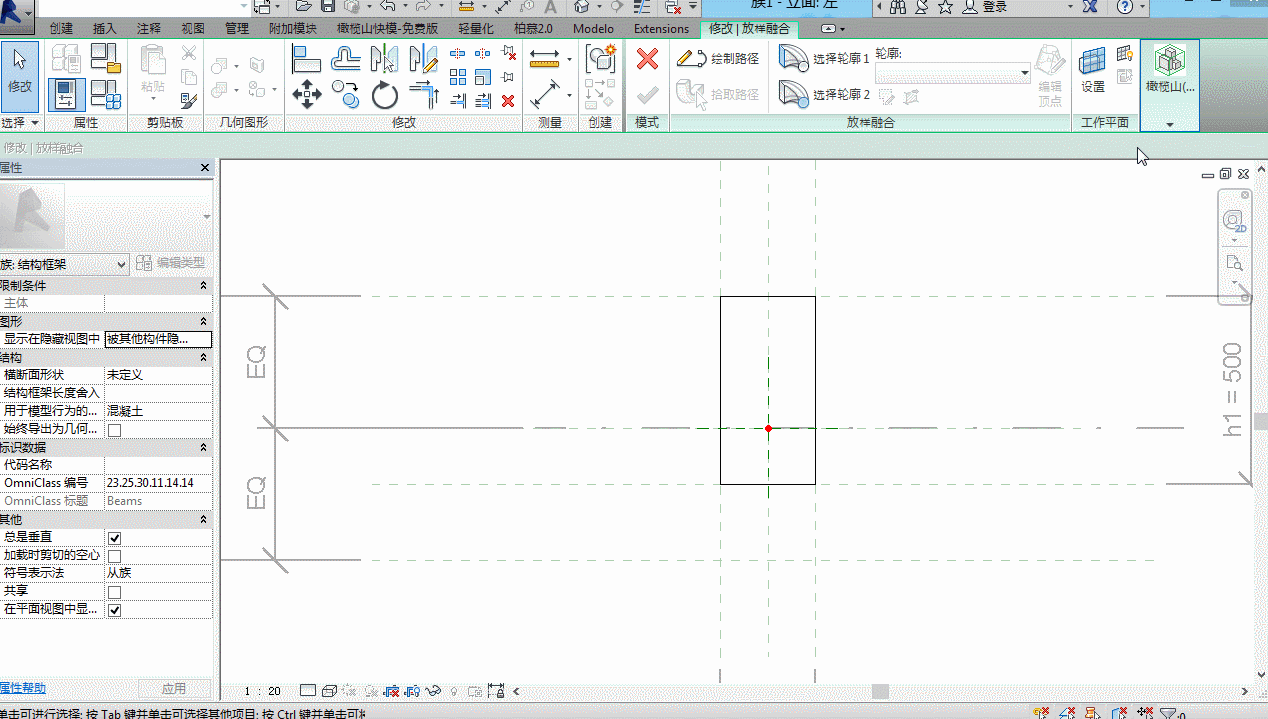

b、绘制“轮廓 1”。

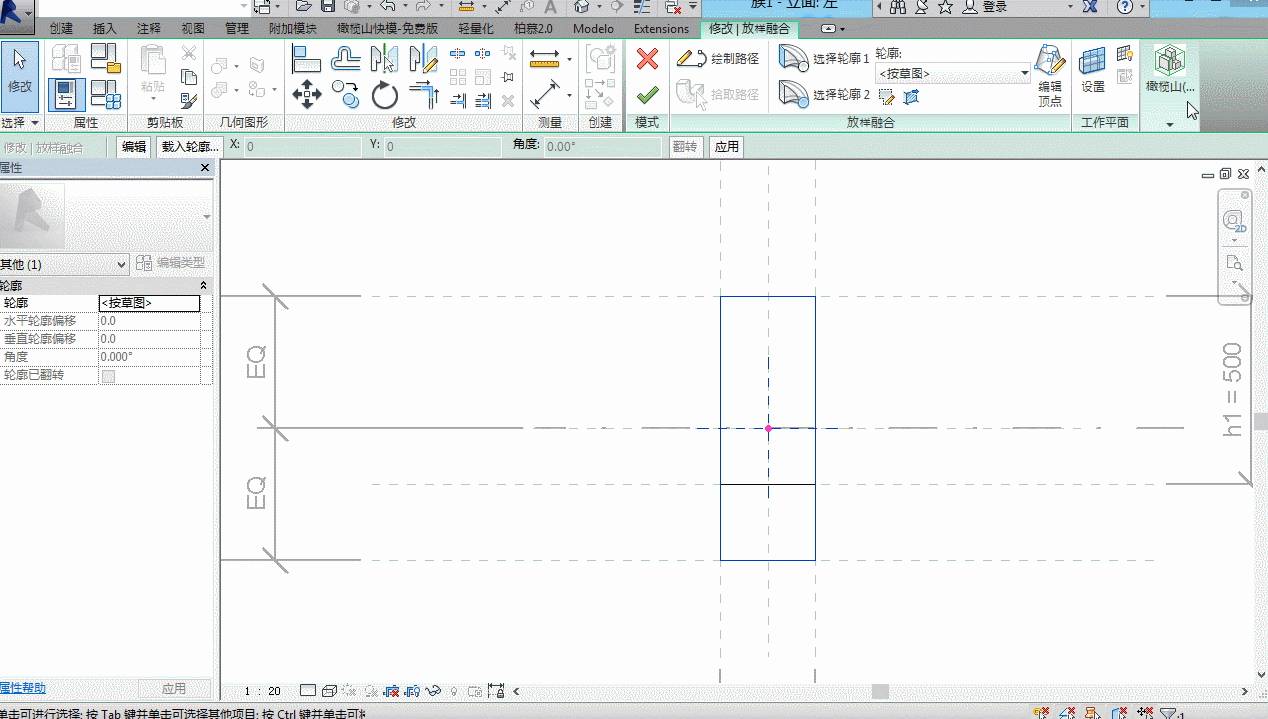

c、绘制“轮廓 2”。
d、检查绘制完成的梁。
