BIM怎么画龙骨?Grasshopper幕墙次龙骨的创建思路

发布:中文网小编3号 浏览:3514人 分享
发布于:2020-11-24 15:44

    文章来源:BIM便利店

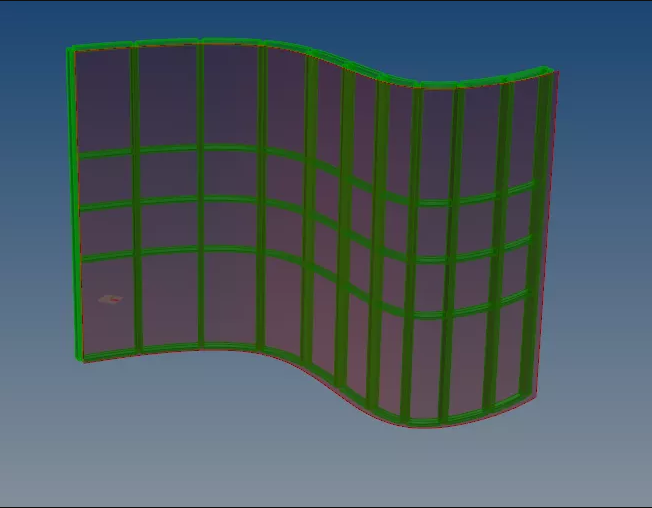

    成果预览



    1.上一个笔记当中完成了对幕墙面板以及主龙骨的绘制

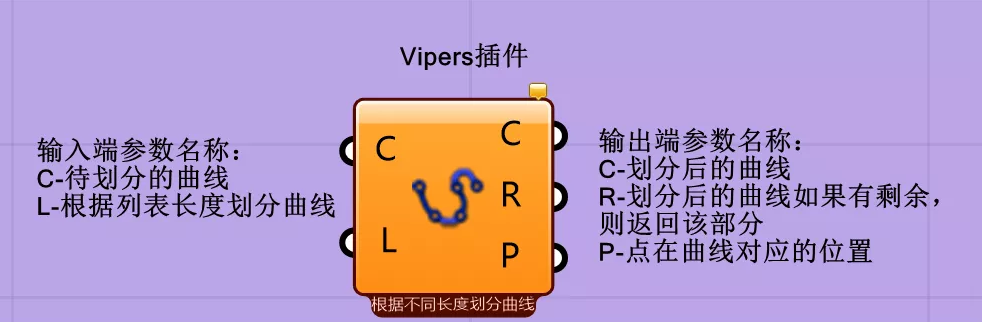

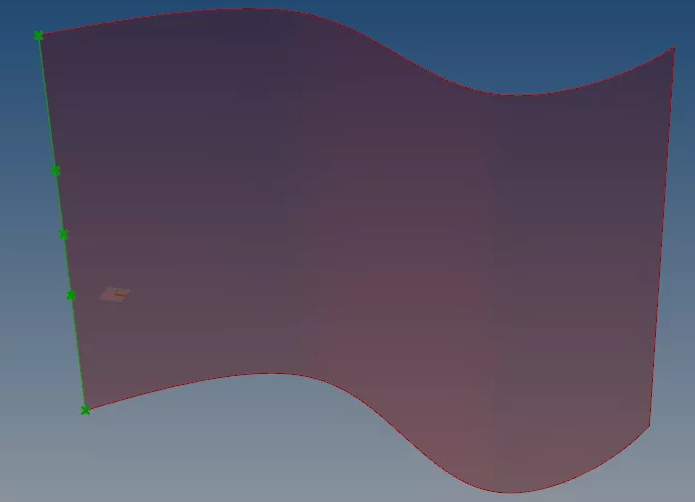

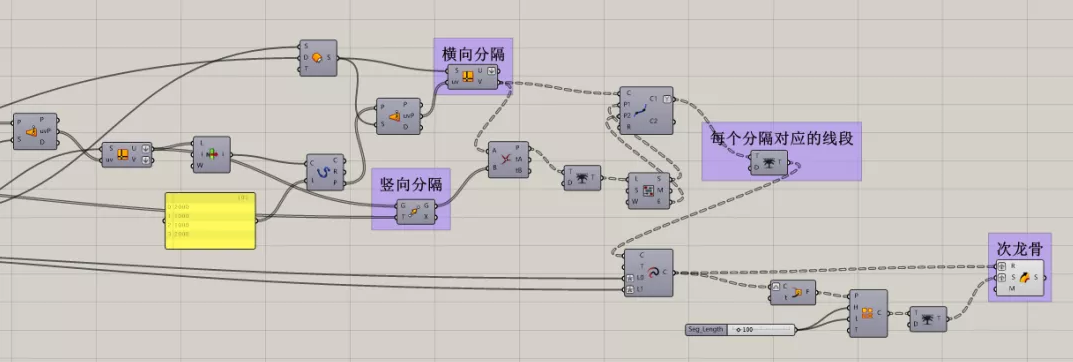

    2.根据幕墙面板的分隔点,和幕墙面板,获取任意一跟U方向的曲线,并对其进行分隔

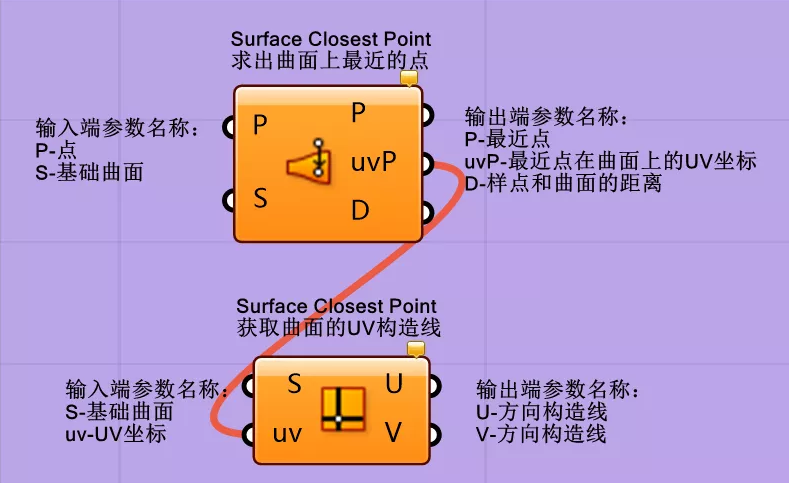

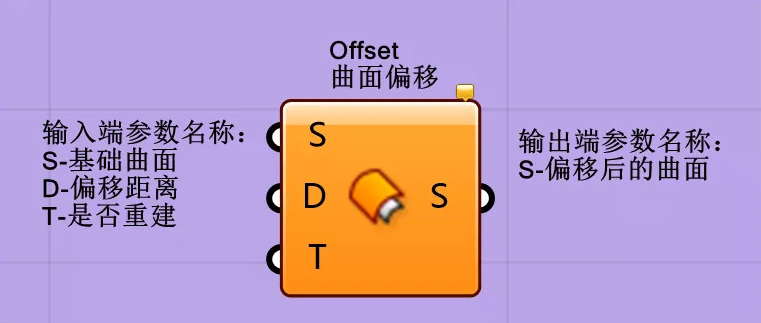

    3.偏移基础面板(偏移到主龙骨的中心),并通过第2步的分隔点,获取偏移后面板的UV构造线

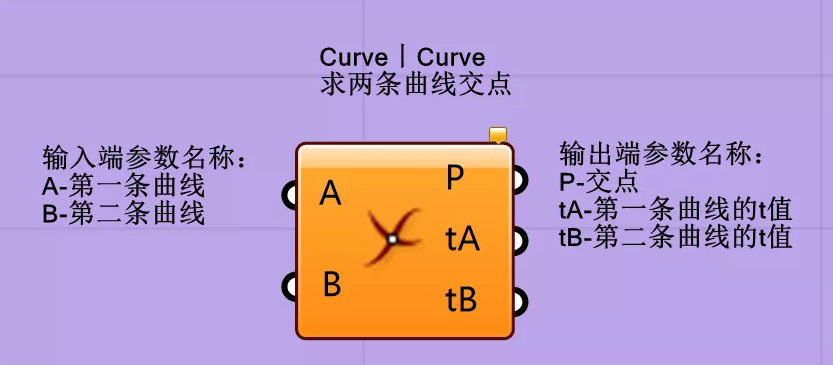

    4.将前面获取的基础面板u方向所有的构造线进行移动,移动距离为主龙骨中心点到面板的距离,之后与偏移后的面板的V方向构造线求交点

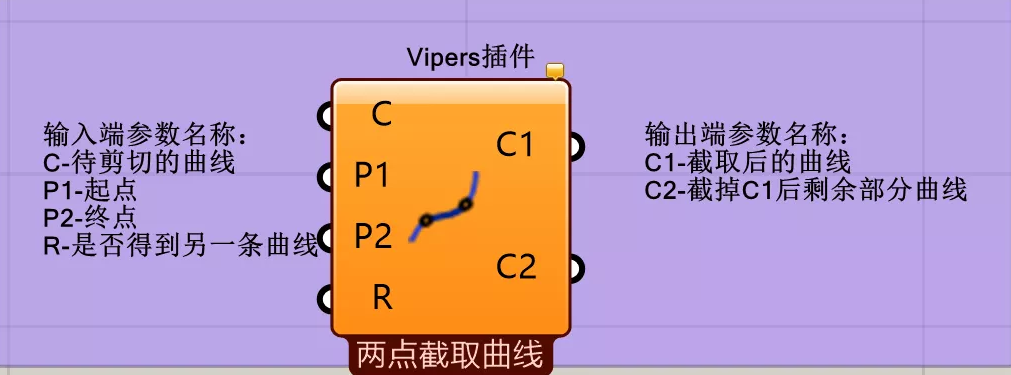

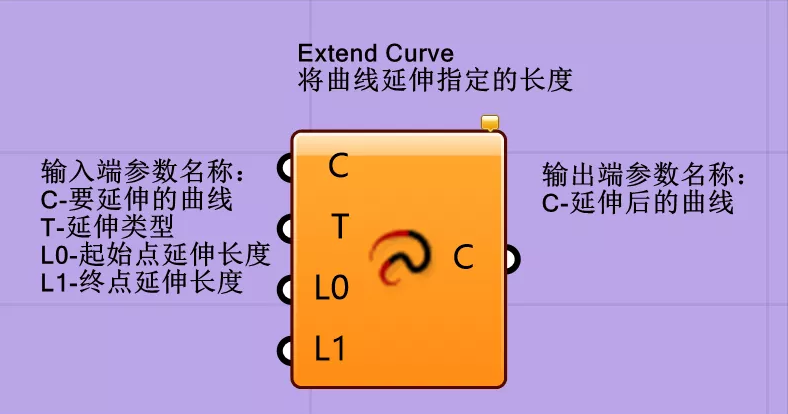

    5.利用求出的交点,获取每一小段的分隔,即次龙骨形成的基础曲线,然后将曲线长度缩回至主龙骨的外边缘

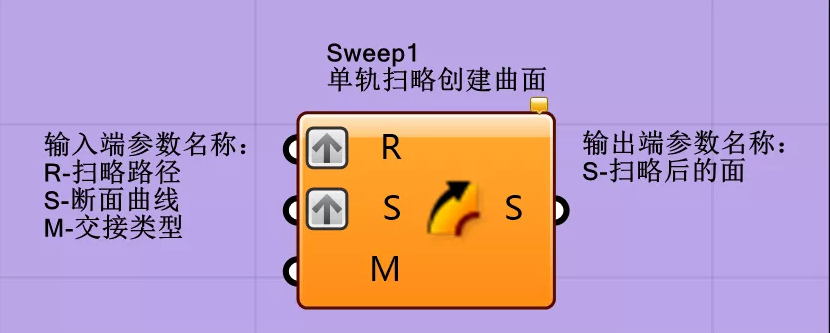

    6.利用单轨扫略完成次龙骨的创建



    小结:

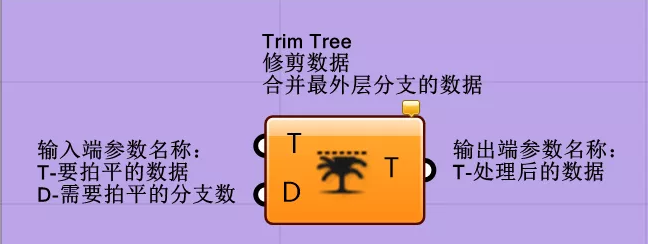

    1.注意数据类型的匹配,经常性的简化数据结构,使数据类型一致

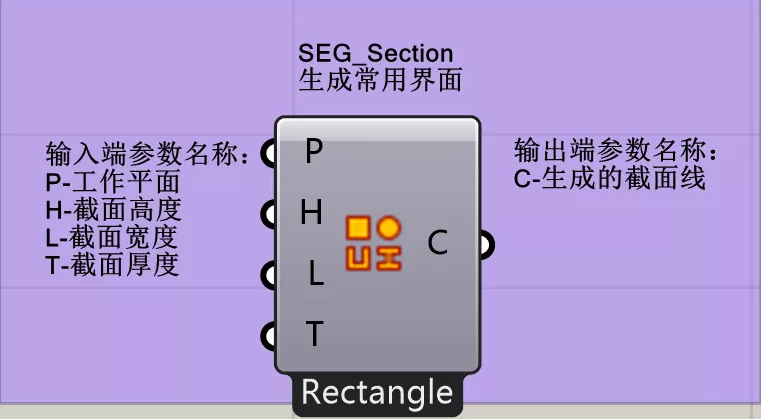

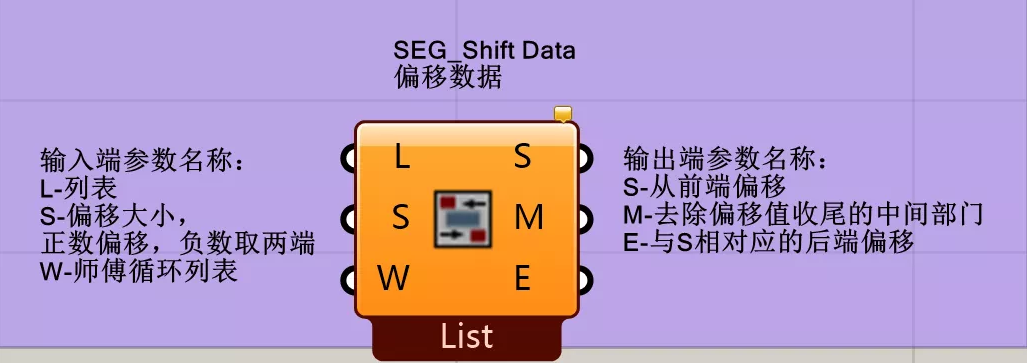

    2.曲线的方向以及曲面UV方向可通过SEG插件进行查看


原创不易

转载请与我联系
