    在REVIT中，填充分为两种类型：绘图填充和模型填充

    两者最主要的区别就是：绘图填充会随着视图比例变化改变填充比例，而模型填充不会。

    需要明确的是CAD中的填充对应的是Revit中的绘图填充。下面讲一下如何通过在CAD中创建自定义填充，最终转换成Revit模型填充的过程。

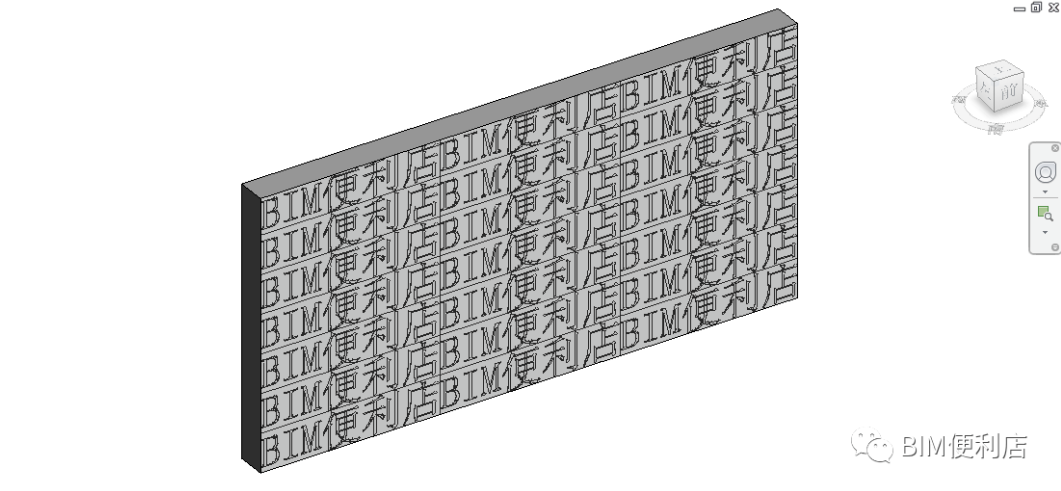

    成果预览

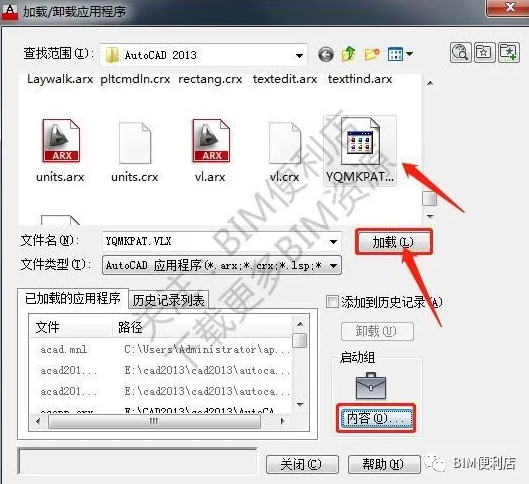

    1.打开CAD，输入快捷键（AP），加载YQMKPAT.VLX文件

    2.加载成功后，输入命令：

    YQMKPAT或MP可启动制作程序（按矩形长边1mm重复）

    YQMKPAT1或MP1可启动制作程序（按实际大小制作）

    以MP1为例：

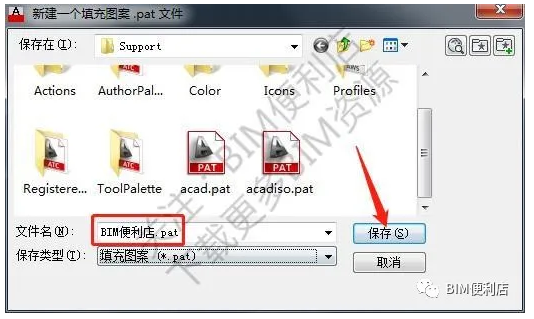

    输入MP1，弹出保存对话框，编辑填充图案名称，点击保存。

    3.按照提示步骤，完成图案填充的制作

    ①选择对象

    ②设置图案基点

    ③设置横向重复间距

    ④设置竖向重复间距

    ⑤完成制作

    注：确保要制作的CAD填充图块是完全分解开的

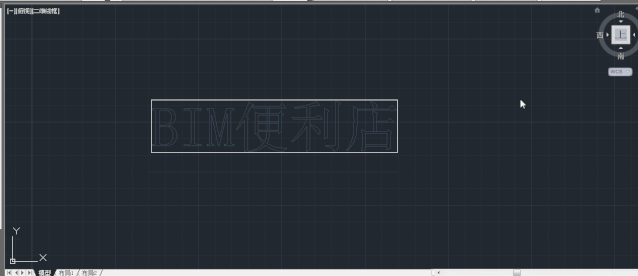

    下面为动图GIF演示：

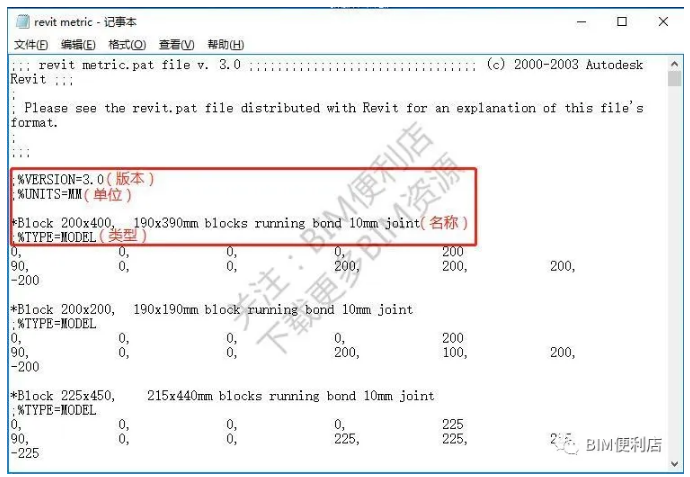

    4.完成自定义填充制作后，我们就要将填充转换成Revit的模型填充，首先找到Revit默认模型填充【revitmetric.pat】文件，双击打开，将红色方框内容复制

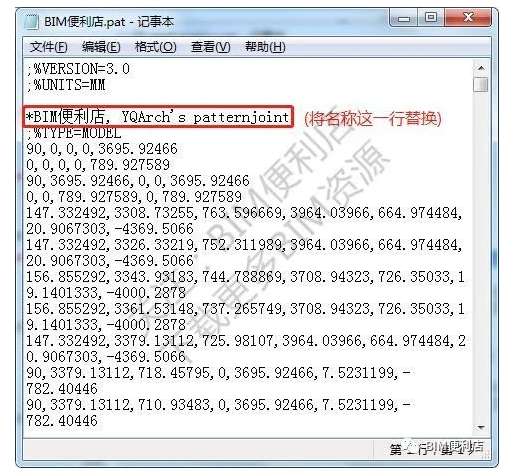

    5.接着打开刚刚制作好的【BIM便利店.pat】文件，将名称替换如下，并保存文件

    6.这样就完成了Revit模型填充的绘制,将文件导入Revit就可以直接使用了

    小结：

    在用Revit做装饰BIM项目时，如果模型对工程量统计没有要求，则可以利用填充图案的方法快速的表达地砖和墙砖等排布方式,然而很多时候REVIT自带的填充图案不能满足我们的需要，就需要我们去制作...
