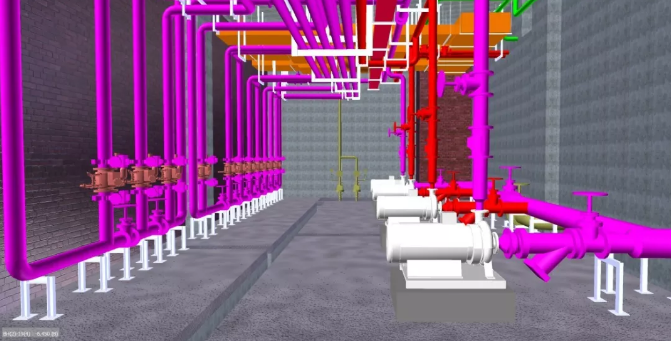

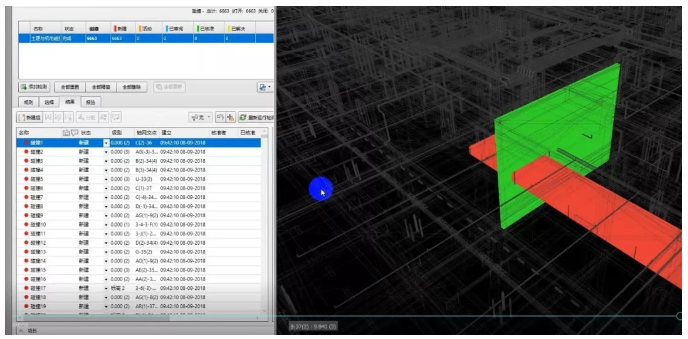

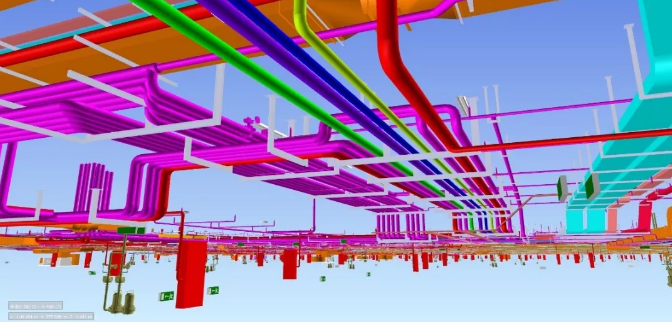

BIM的机电管线综合，是所有BIM的基础应用。效果最明显，也是最广泛的应用。管线综合，是对各专业知识都要了解的。包括设计、施工的知识。特别是施工的实际情况，一定要了解。至少应该见过各种管件是什么样子的。目前大多数软件，自动生成的连接方式，基本上和实际都不一样。如果仅仅靠软件自动生成的，调整成了所谓的零碰撞，其实和管线综合完全是两回事。

    线综合至少要考虑的要素：

    1、管道是否有保温；

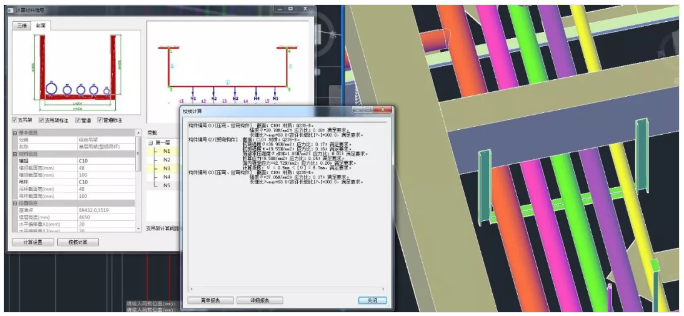

    2、支吊架的形式及尺寸；

    3、安装空间；

    4、天花高度；

    5、管材形式；

    6、检修空间；

    7、安装工艺流程；

    现在更多的BIM管综，其实很大部分还是停留在纸上谈兵的阶段。没有下到实际的现场中去。甚至很多人根本没在工地呆过。做出的方案如何来判定就是可行的。

    对于管线，本身的工艺设计流程中就有不少的要求。

    1、给排水：重力管道的坡度，循环管路的排空，预作用灭火系统中的快速排气；

    2、暖通：非常温液体的汽水混合流向、坡向，冬季防冻循环或排空的要求，不同防火分区间防火措施、设备安装要求，气流组织与温度影响要求；

    3、电气：电缆敷设时转弯半径的要求，弱电线缆减少信号串扰影响的要求，安装时的接地、绝缘安全要求，与配套控制箱柜间距的安装要求（部分分支线缆不得超过一定长度）；

    4、检修：“玩儿零碰撞”的朋友有多少知道自己项目中，每个设备的大修、日常维护需要拆卸的检修口在哪儿？

    BIM仅仅在工程的小圈子成为一个噱头？为何现在出来的一些相当经典的BIM案例一直都不被施工企业认可？深入去现场施工了解一下，熟悉工人师傅是怎么来做的，也许将来对我们推广BIM的落地有力而无害的。

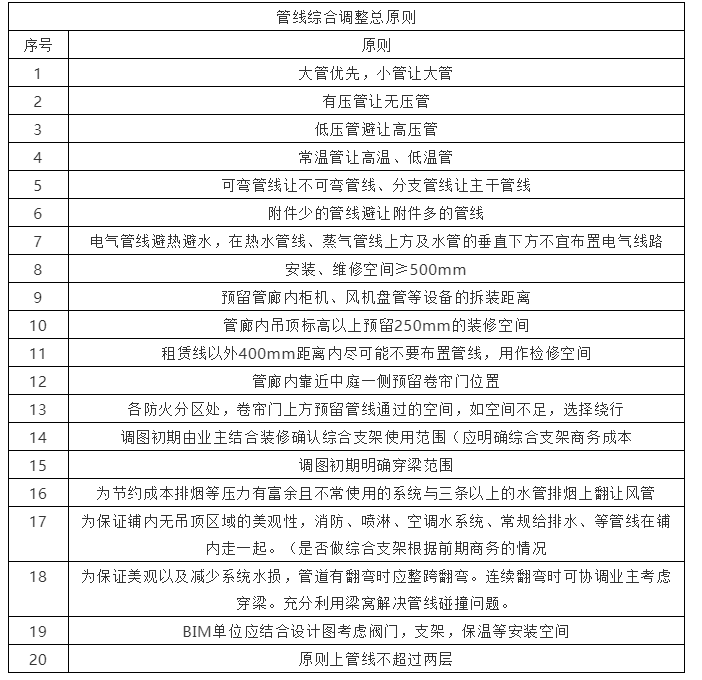

    BIM做管线综合到底有哪些总的原则呢？如果只是一味的追求“零碰撞”；那么优化出来的管线出图能否满足班组施工也是一个大大的疑问？
