tekla怎么建装配式？Tekla怎样在建模过程中组建大的装配体
今天有学员咨询如何在Tekla软件里像Soildworks那样组成大的装配体，方便出图。我们借此机会，一起来探讨一下。以门刚结构中，钢柱与牛腿的关系为例。

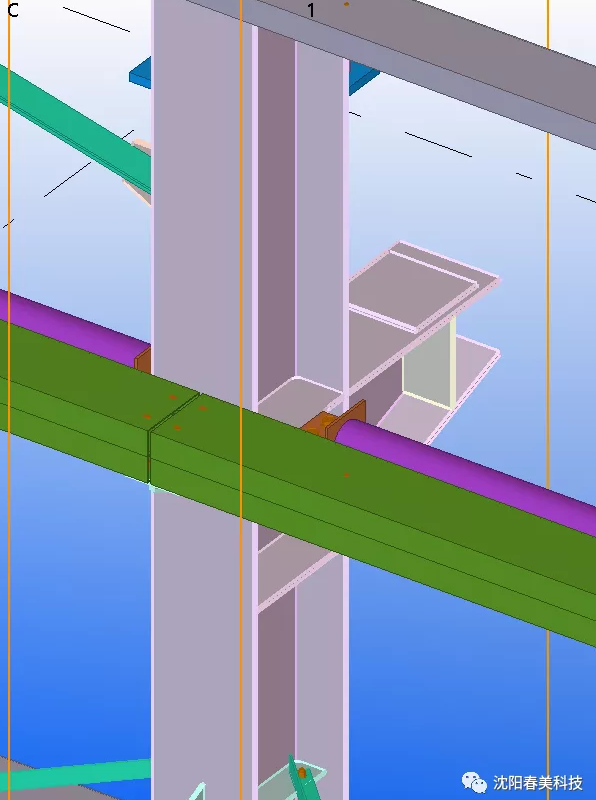

我们可以通过焊接命令，将钢柱本身焊接组成构件。可以选择腹板作为主零件，构件前缀为：GZA。

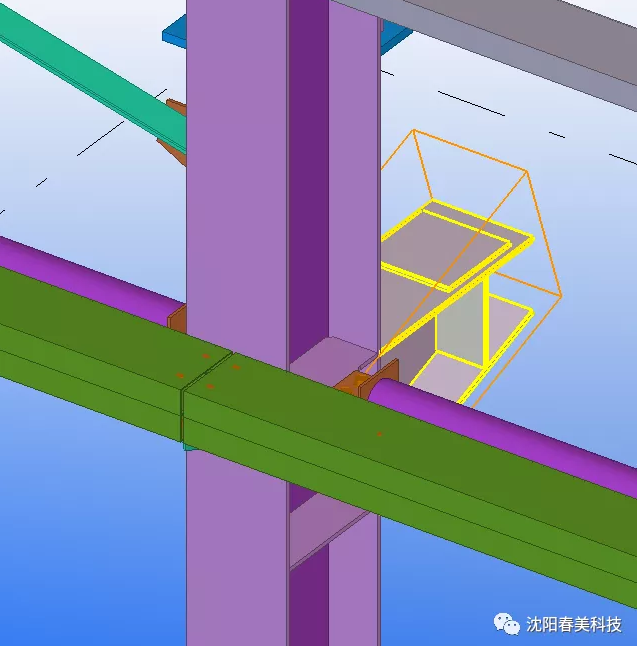

牛腿部分也通过焊接命令组成构件，依然选择腹板为主零件，构件前缀为：NT。

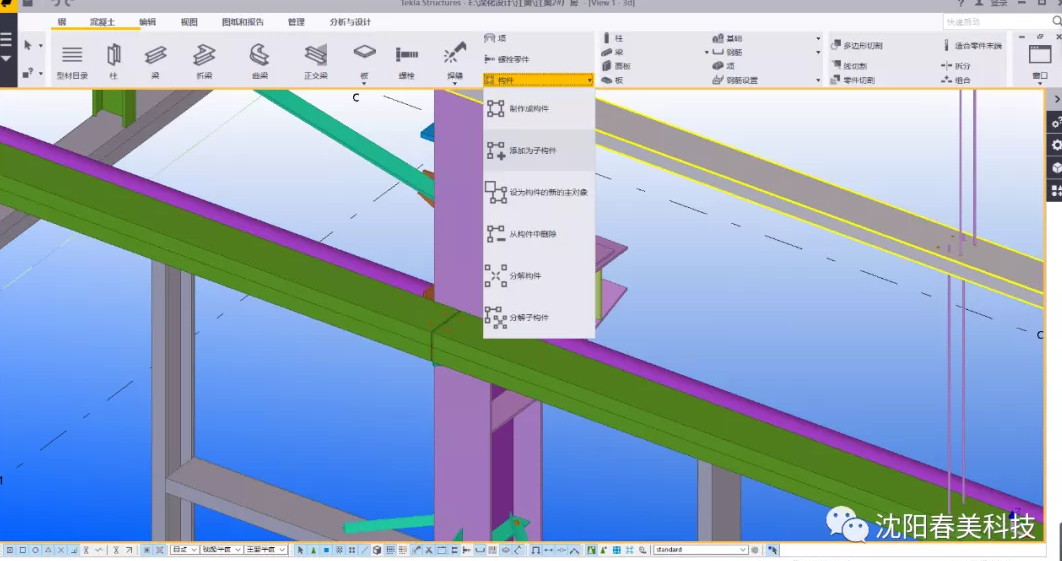

选择钢——构件——添加为子构件命令。

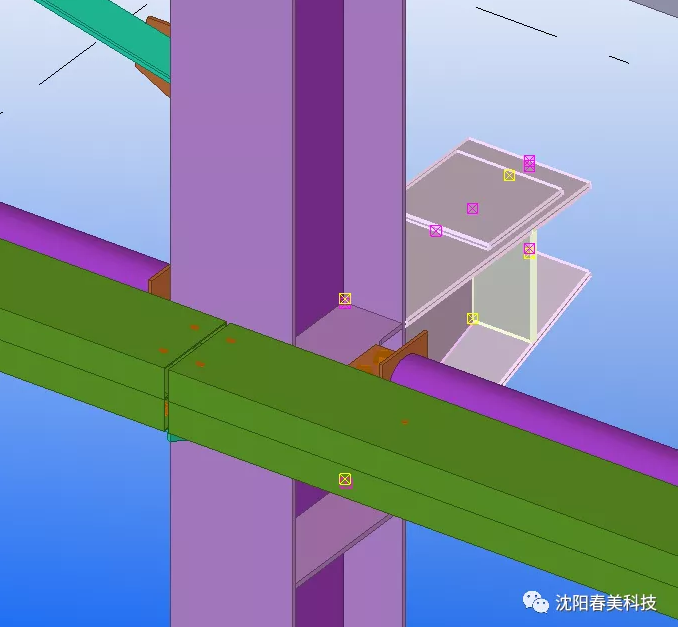

选择牛腿。

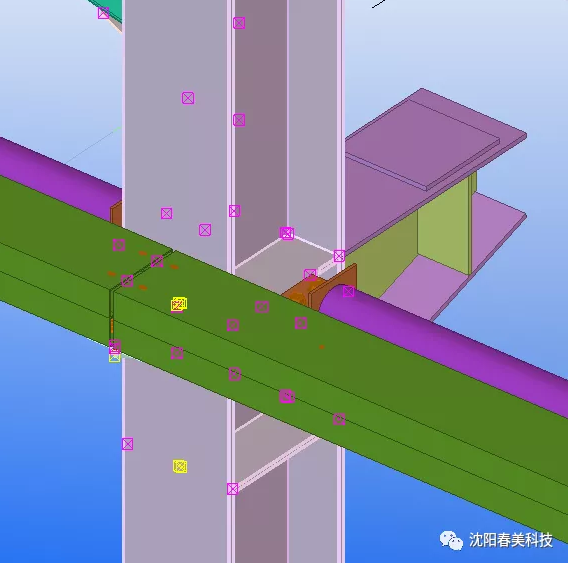

选择钢柱。

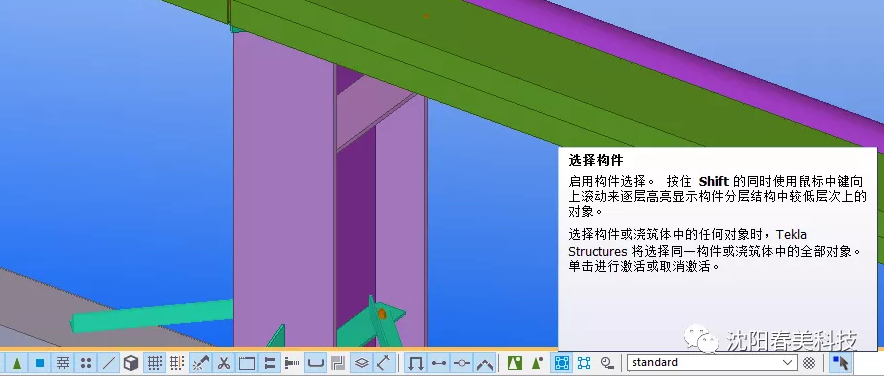

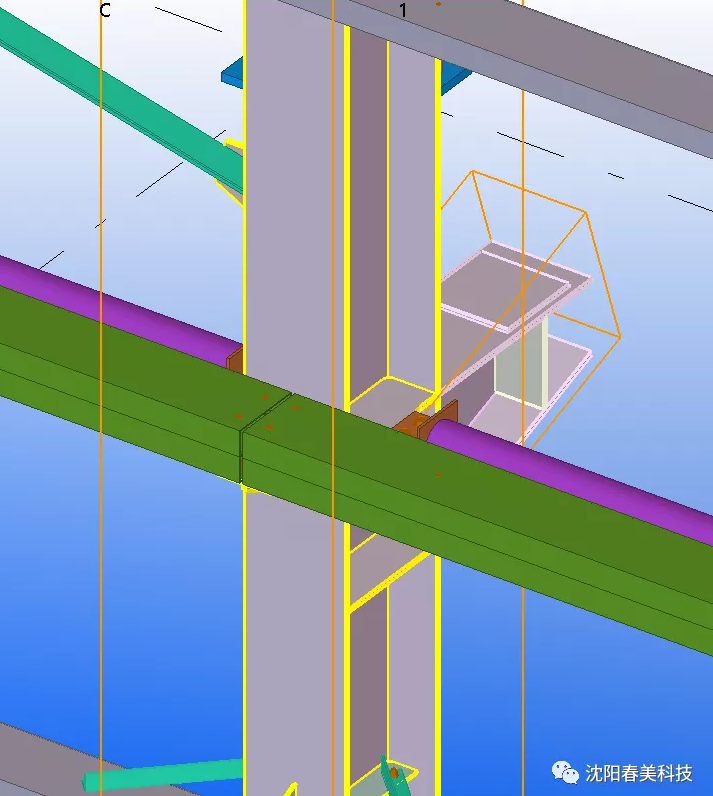

我们把选择工具条里的“选择构件”打开，这样我们就可以在模型视图中选中这个大的构件整体。

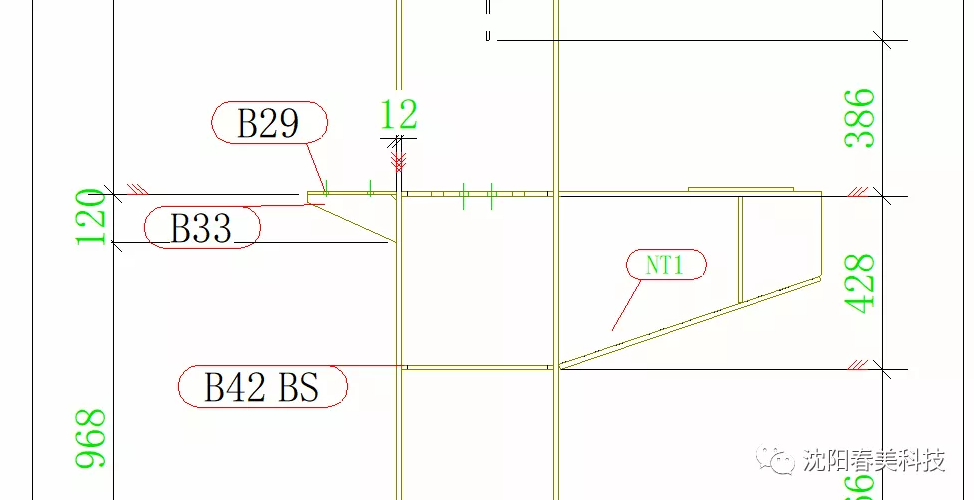

这是选中钢柱后出的构件图，图纸视图中有牛腿，材料表中也有牛腿的材料明细。
牛腿的构件号可以在图纸视图中调整出来。

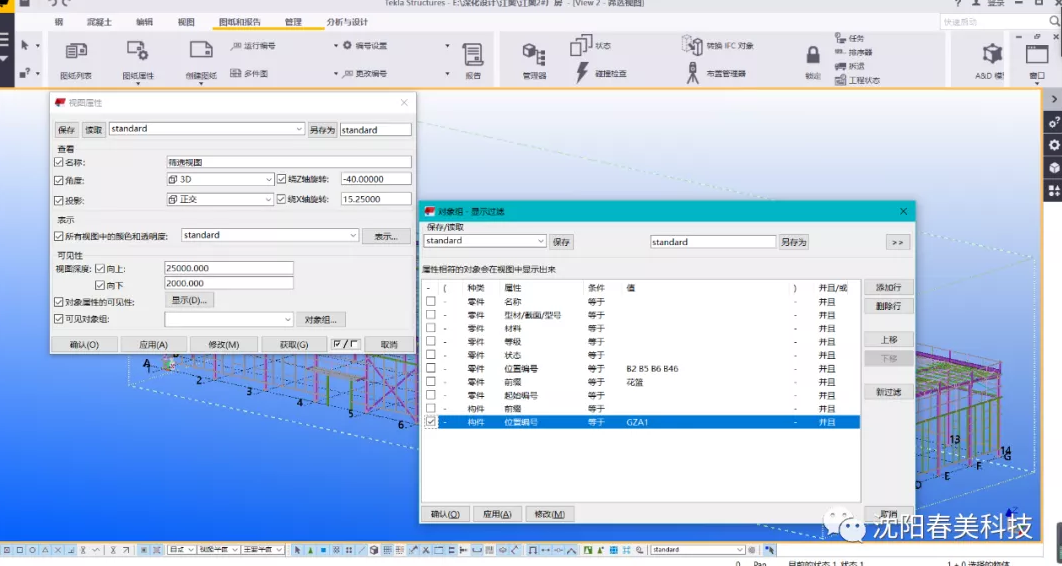

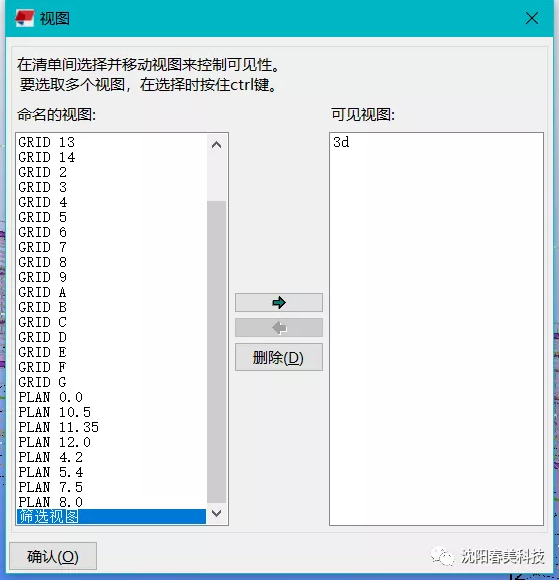

我们可以把筛选视图打开，筛选一下GZA1，看看在模型视图中的效果。
选择构件的位置编号，输入"GZA1"。

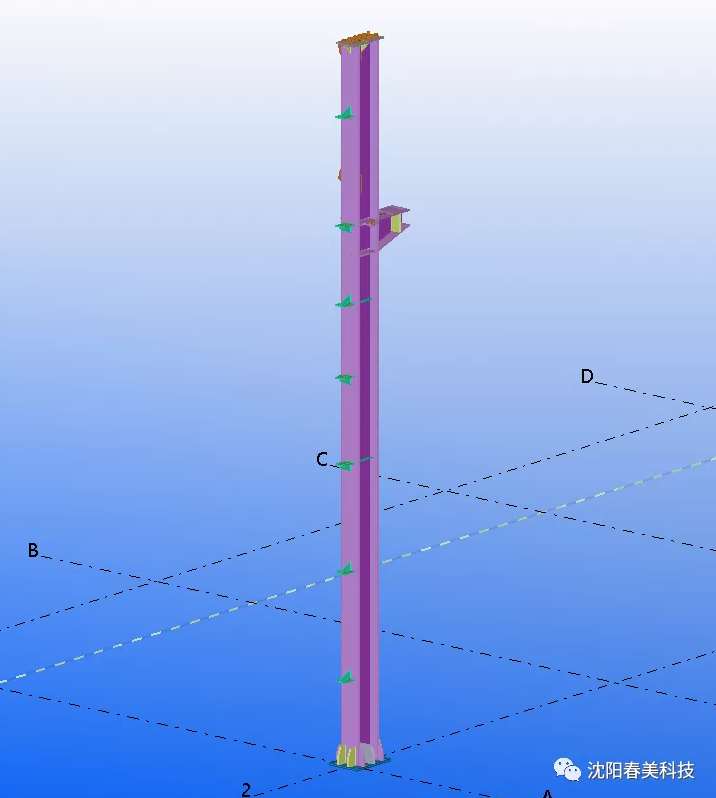

显示的是钢柱+牛腿的大构件。
