bim雨棚用什么画？Tekla建模——钢结构雨棚建模教程
本期我们分享一个简单的钢框架一层结构建模案例。上图中柱底板设计了直径100的灌浆孔，用的是螺栓命令。

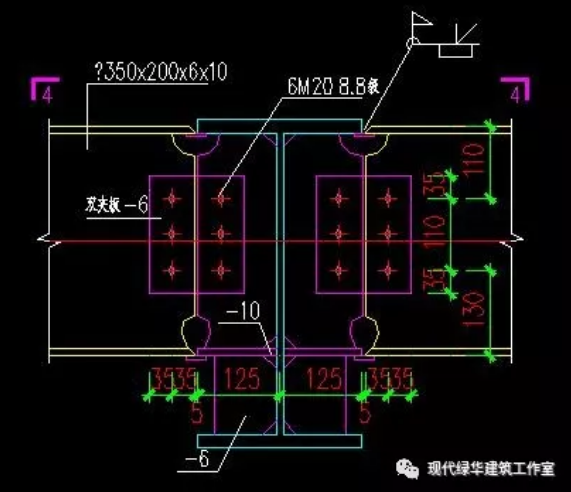

主次梁铰接节点，双夹板连接。对于初学者可能不能很好的理解铰接和刚接的区别，简单说来就是铰接不传递弯矩，刚接即传递弯矩又传递力！从连接形式上看，铰接只连接腹板，而刚接则必须翼板、腹板同时连接。
模型中，主次梁双夹板节点用到了17#节点命令

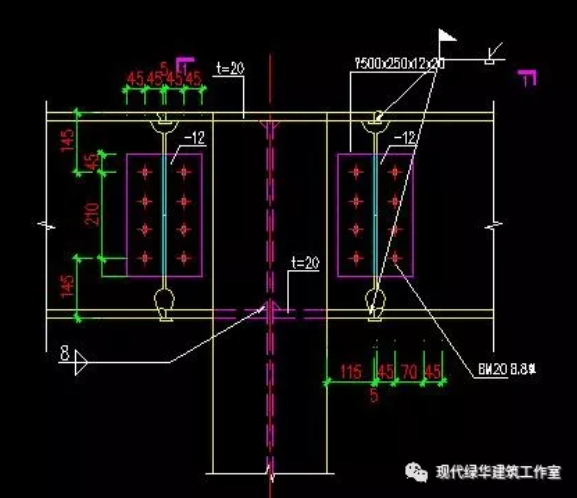

设计图中，柱与梁的刚接节点
模型中的效果
主次梁刚接节点

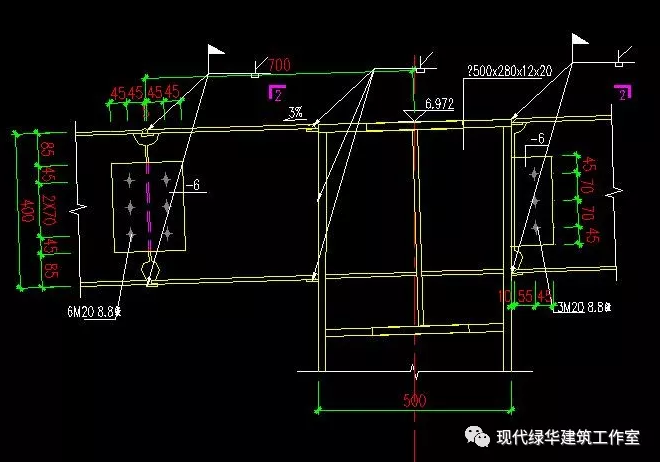

梁与柱腹板方向连接的刚接节点

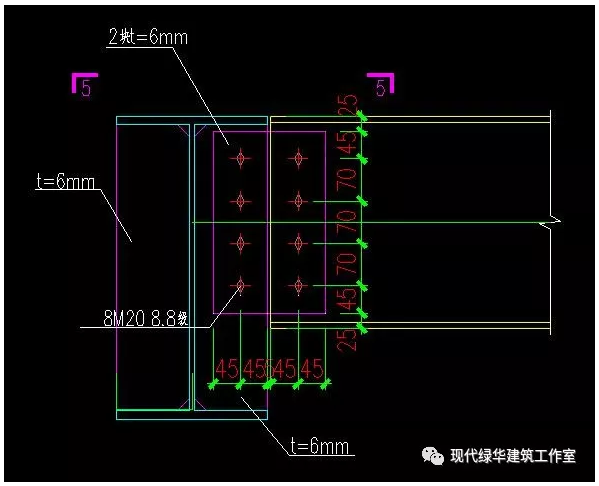

设计图中对于水平支撑的节点描述
为了加工及安装方便，我们改成了这种门刚中常见的形式
主梁上屋脊檩托板延伸做法
