管廊bim用什么软件？Tekla建模——工业管廊建模教程与成果展示
文章来源：沈阳春美科技

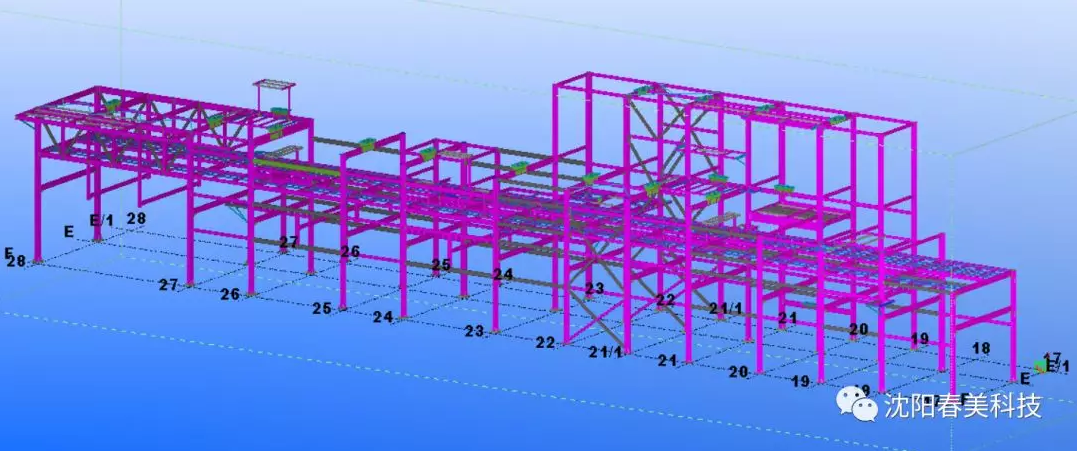

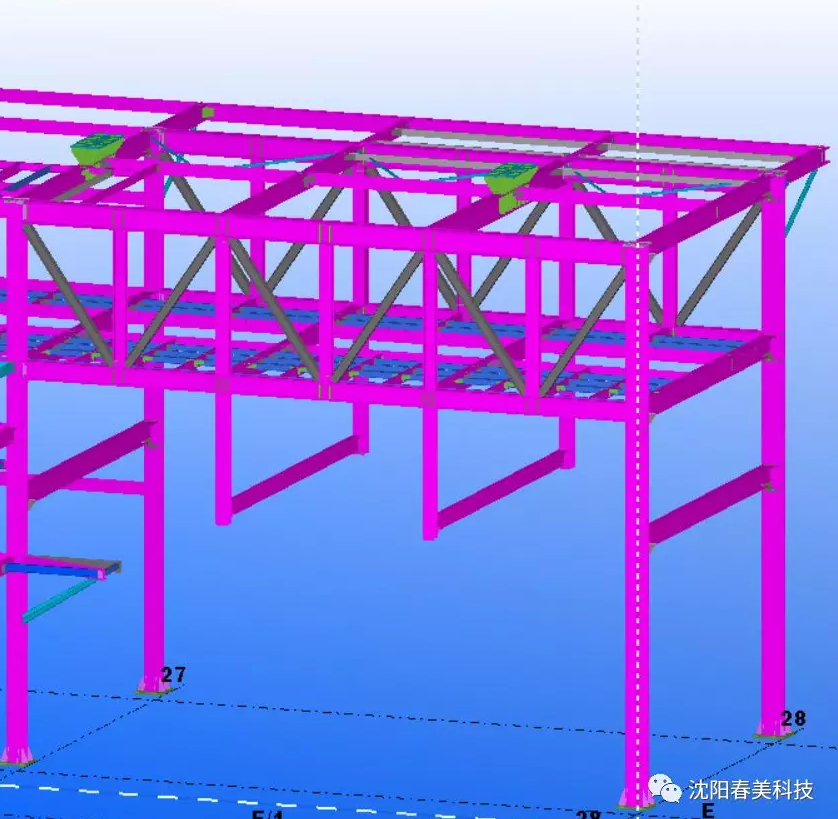

这只是某石化企业西北项目的一小部分，连接厂区各车间和设备的钢结构通廊。

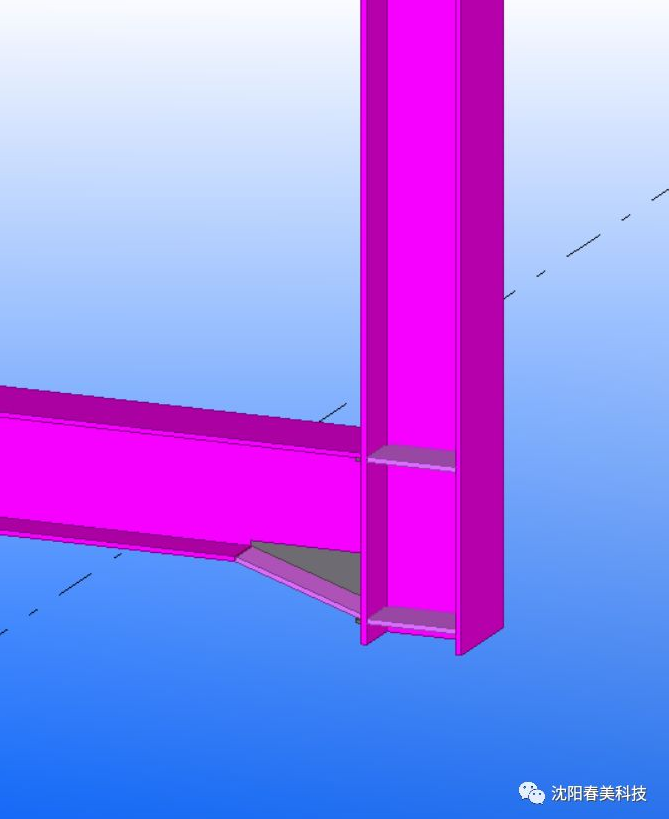

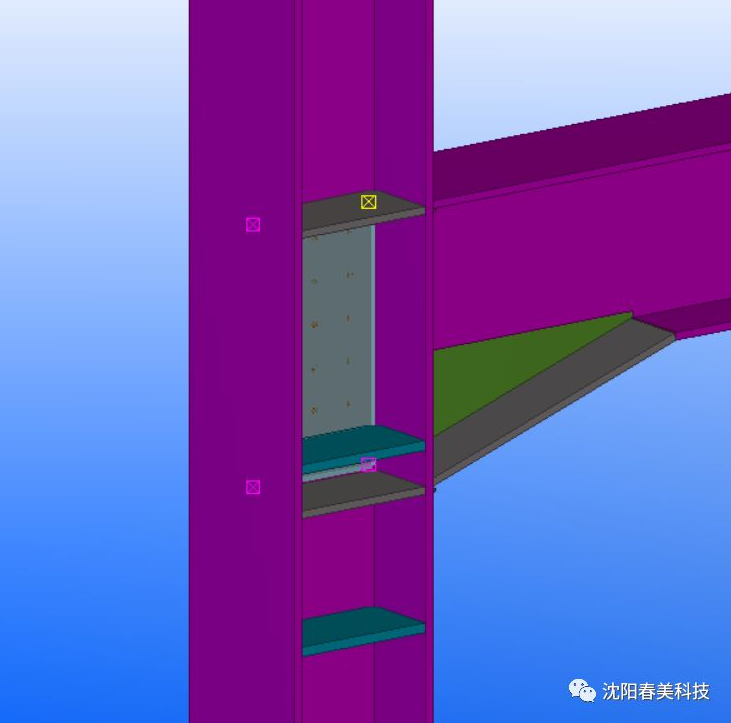

梁柱节点采用刚接，梁端做了加强腋，钢柱腹板位置亦做了补强。补强板大多采用6mm钢板，与主结构穿孔塞焊。

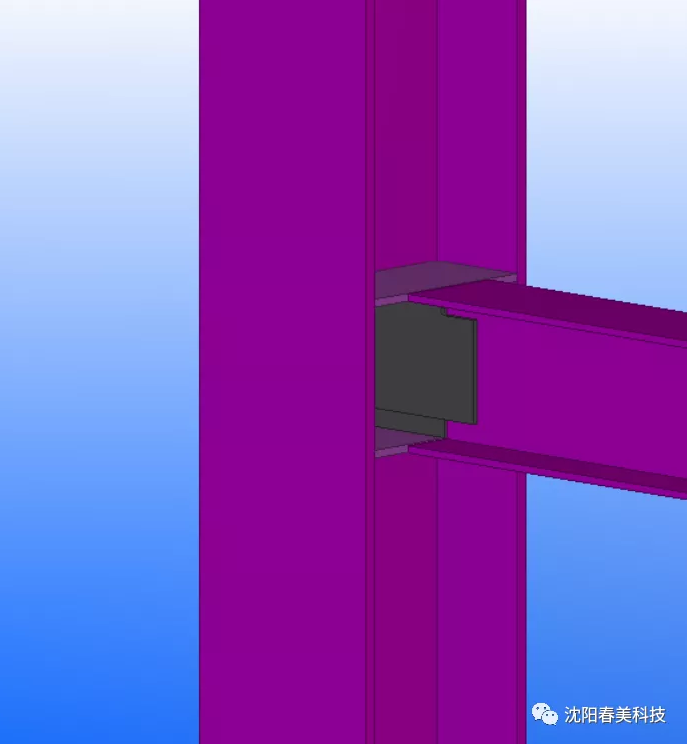

梁与柱弱轴方向的铰接节点

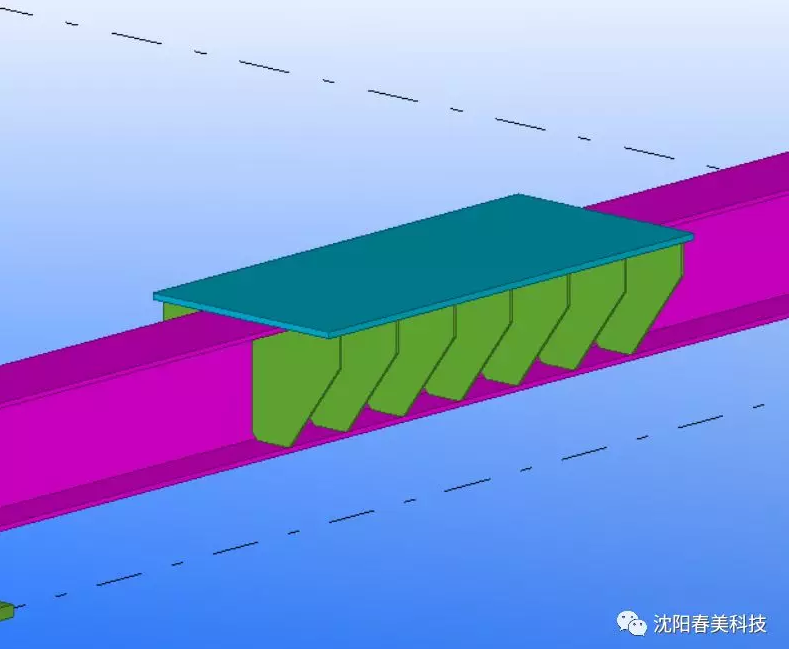

设置在梁中部的设备基座

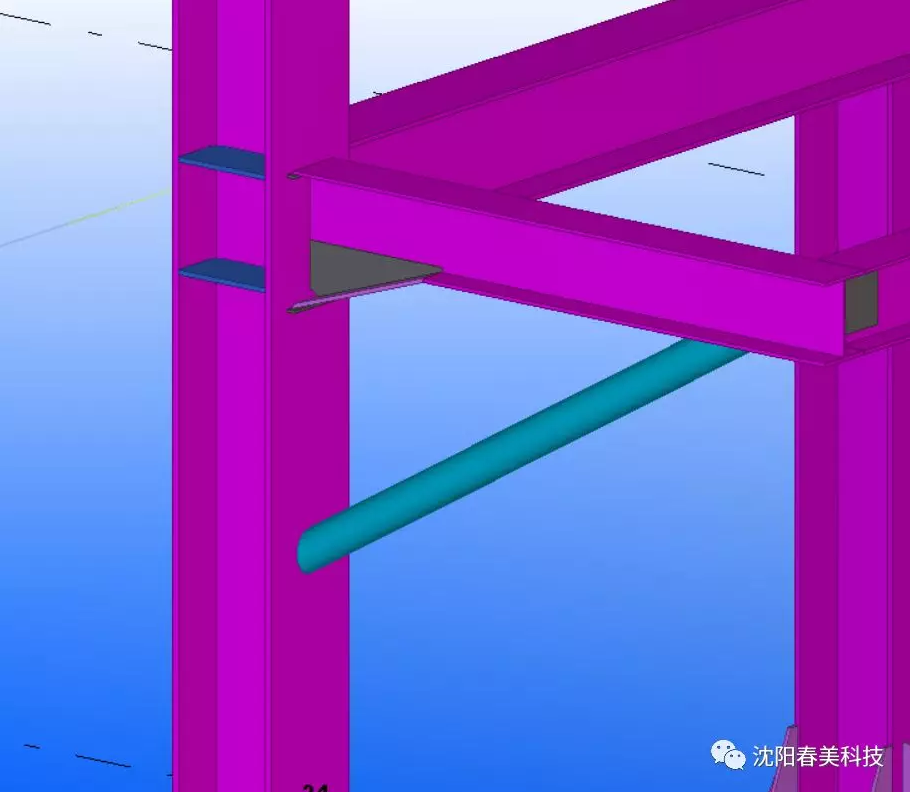

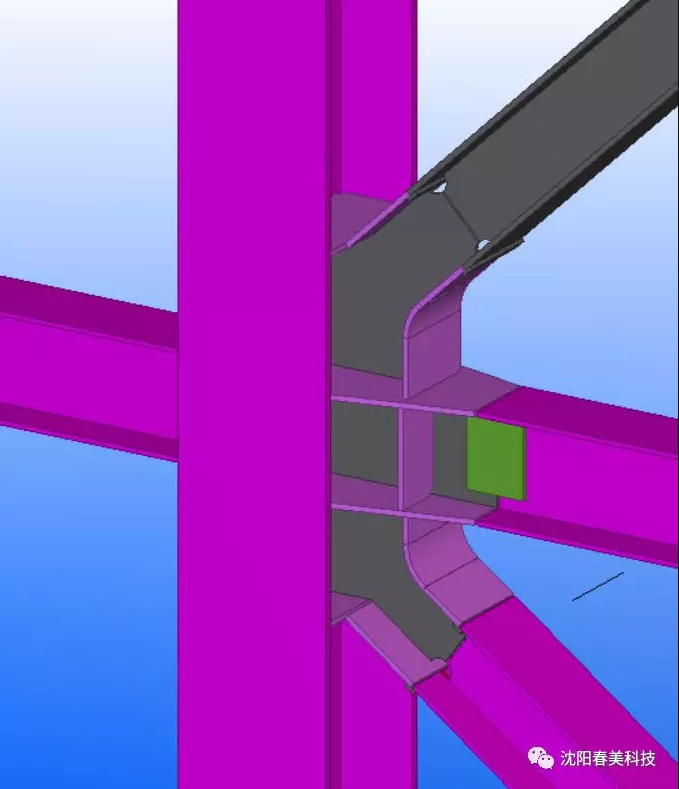

典型的框架支撑节点
悬挑梁的做法
小平台，应该有爬梯从一侧上去，模型里省略了。

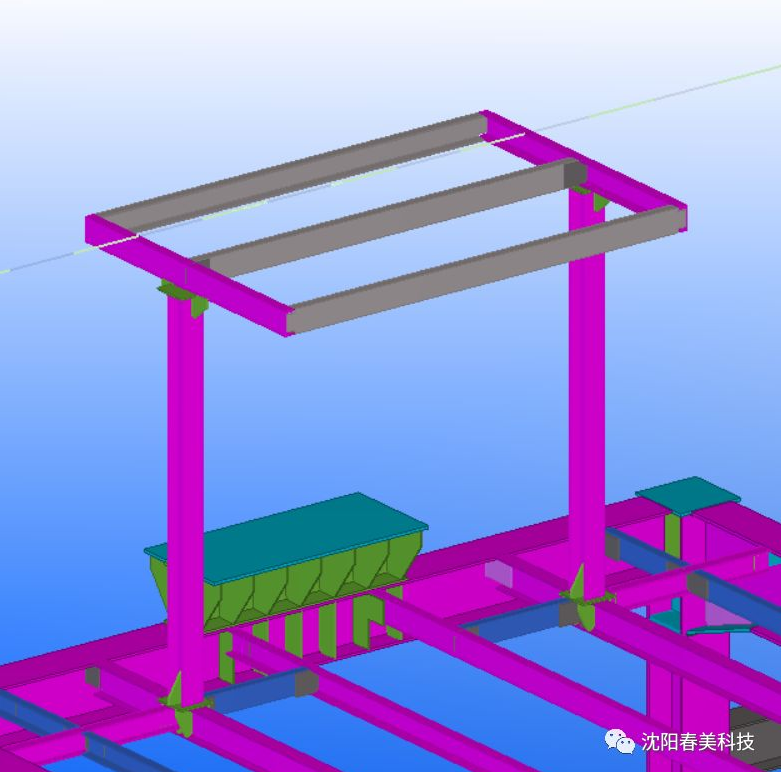

两根吊梁，很少见吧！一般民用建筑里是不常用到的。
吊梁与吊柱的节点
毫无规律可循的一榀刚架
9.5米标高平台局部

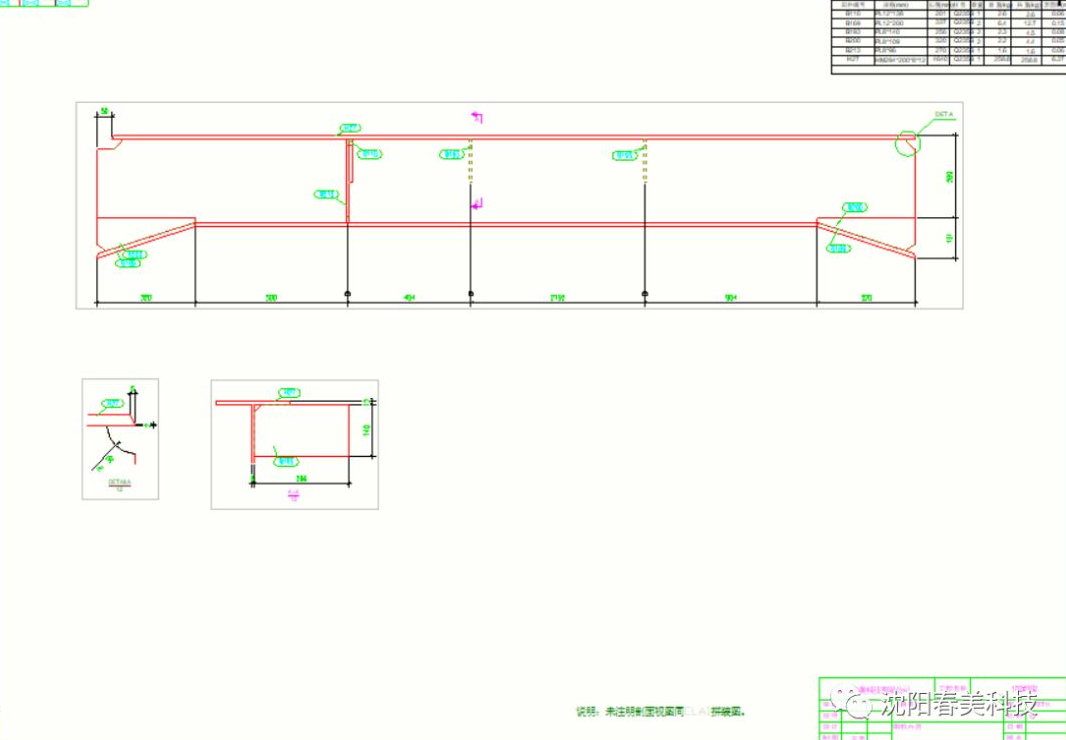

钢梁拼装图

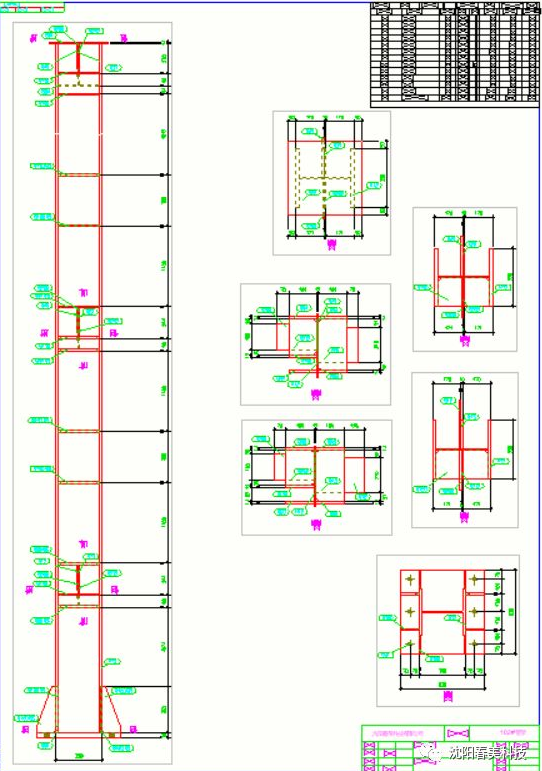

钢柱拼装图

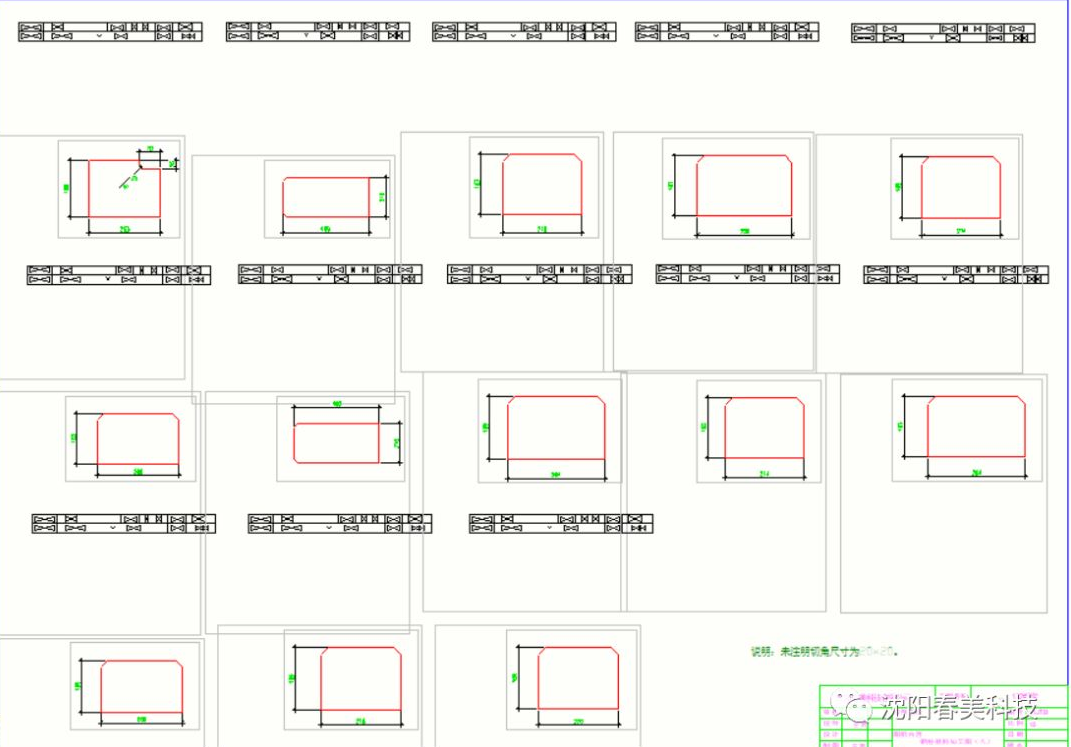

板料加工图

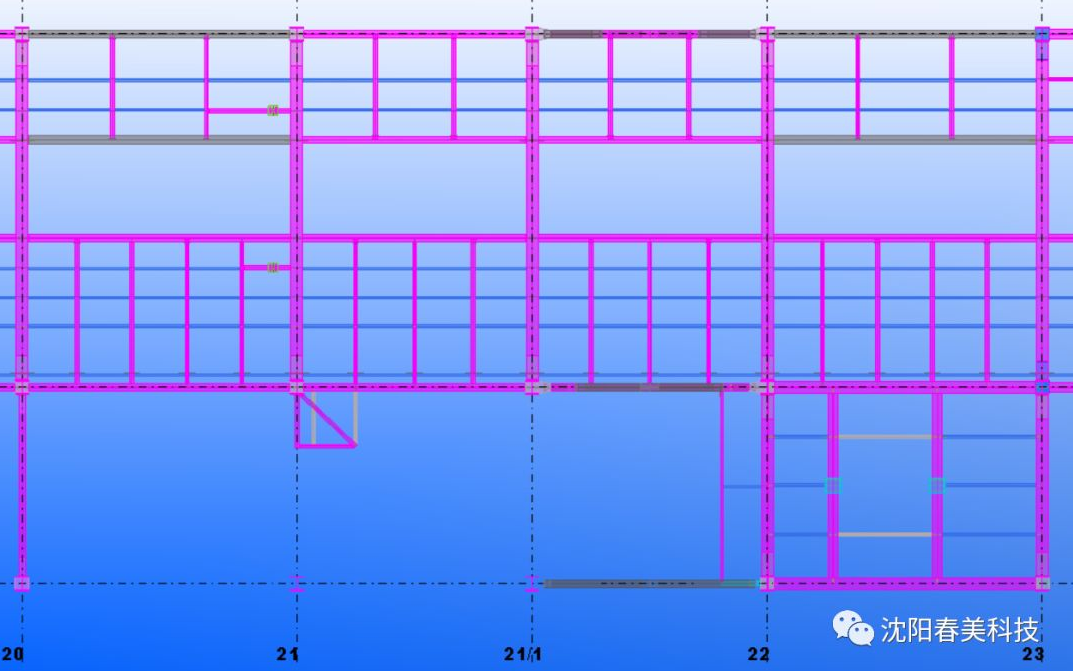

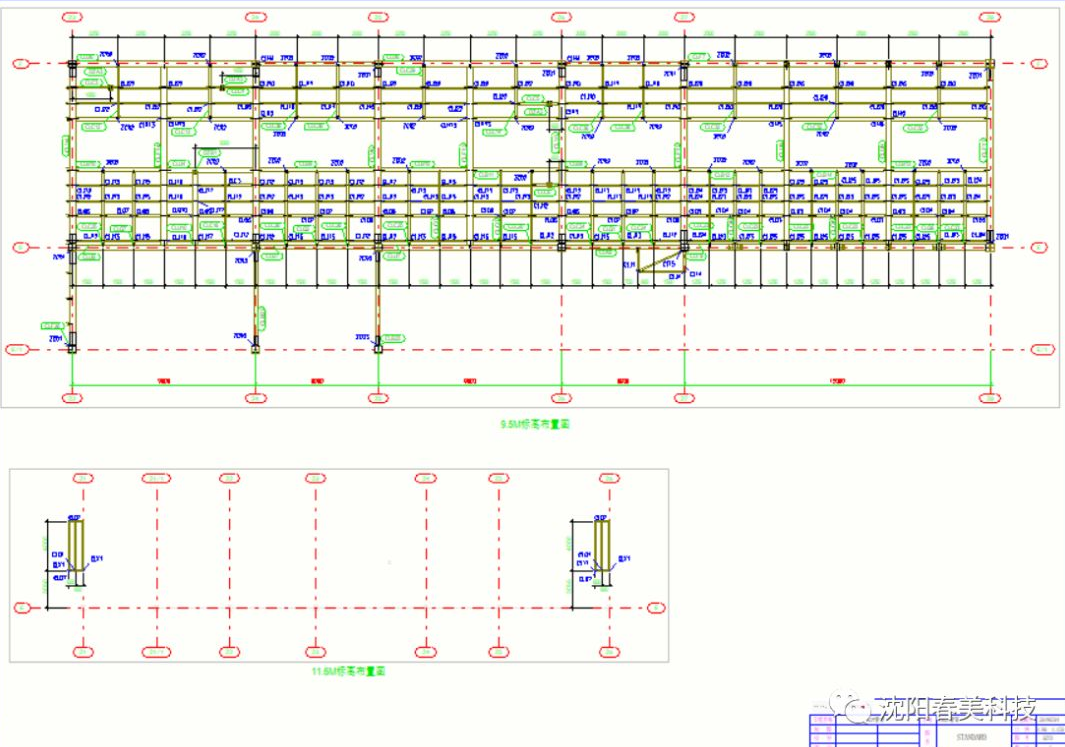

平面布置图

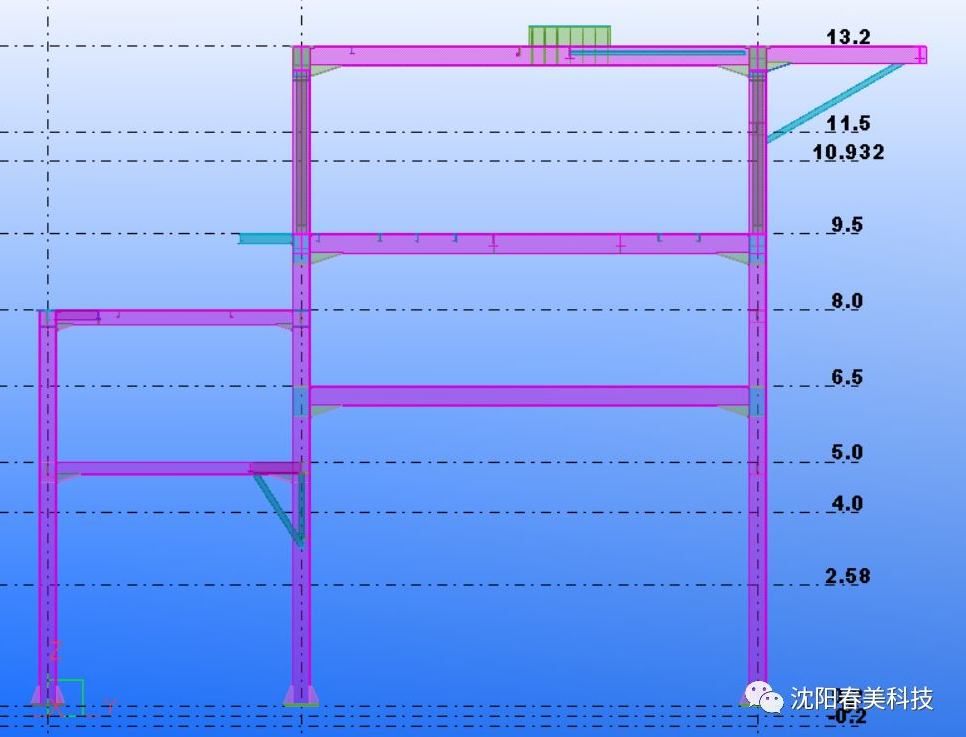

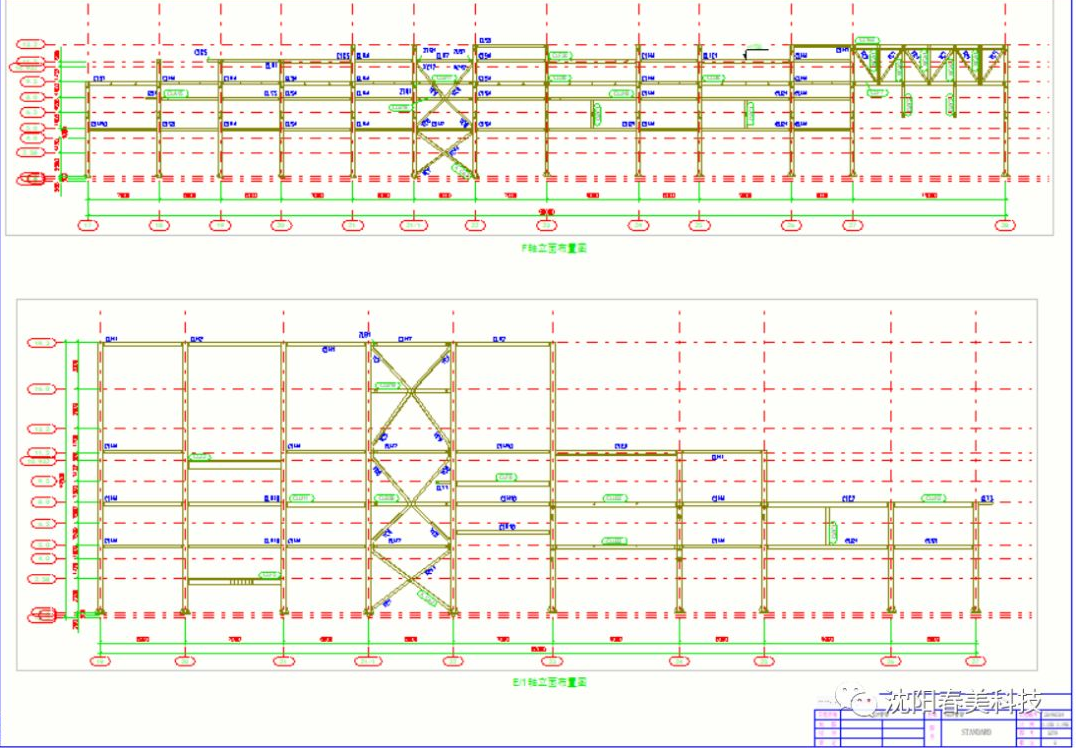

立面布置图
