bim钢结构檩条怎么画？Tekla建模——Z檩绘制方法与教程

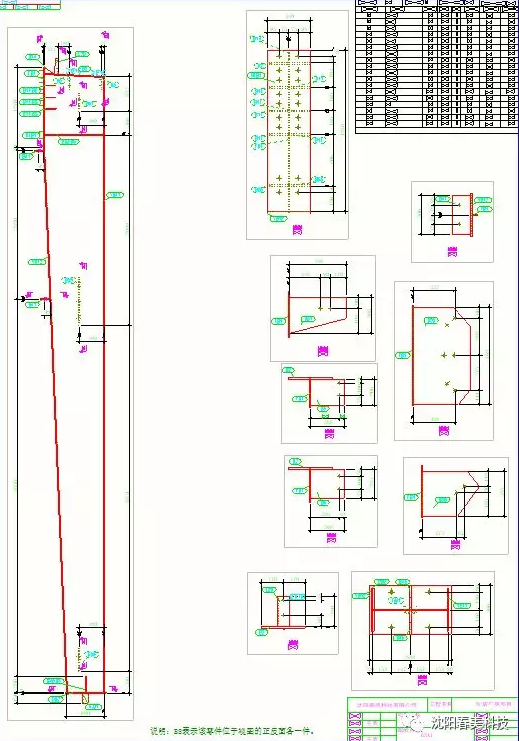

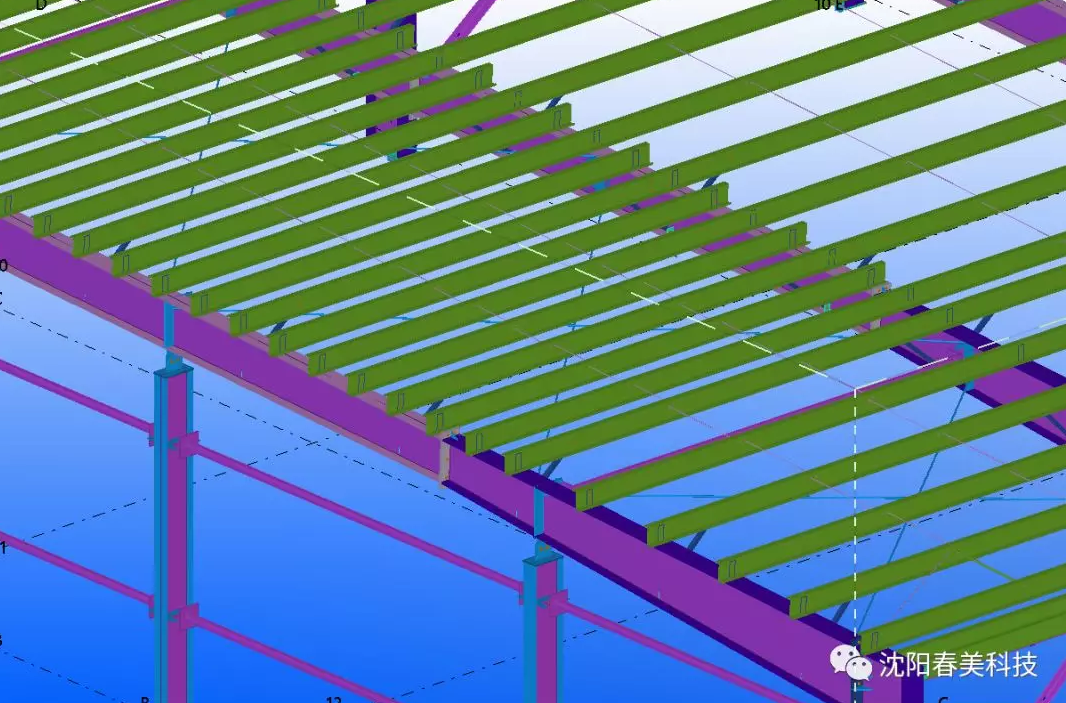

本案例是一个规矩的门刚厂房，只是因为7.5米的柱距而使用了Z型钢屋面檩条。借此机会，我们重点分享一下Z檩的建模方法。
檐口设计了3mm钢板内天沟，因此在柱间增加天沟托梁。只是对这种C型钢托梁的实际效果，笔者表示怀疑。

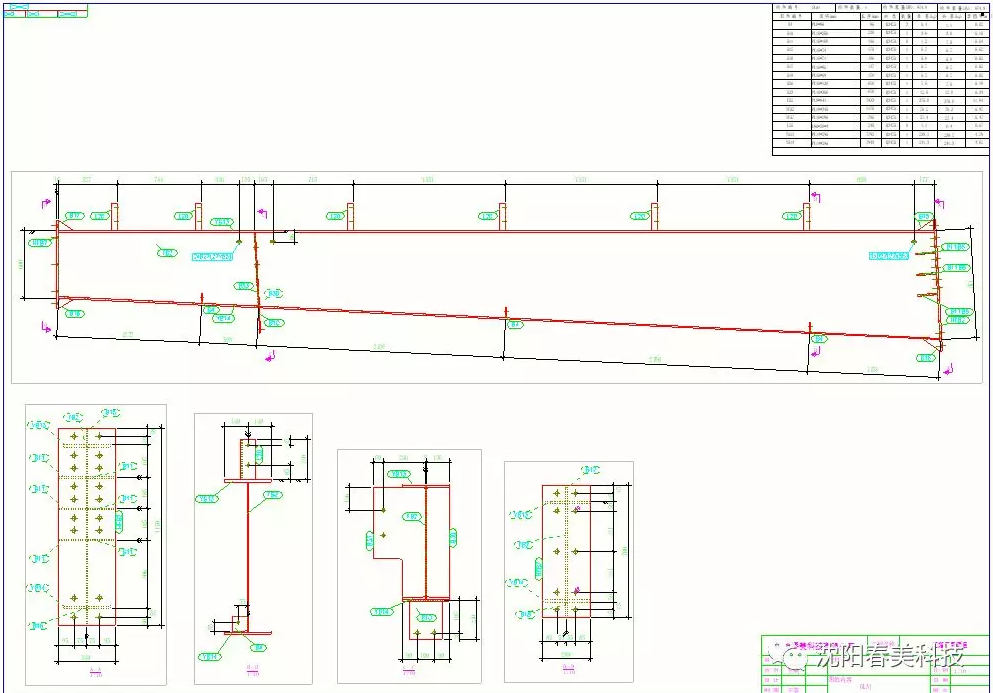

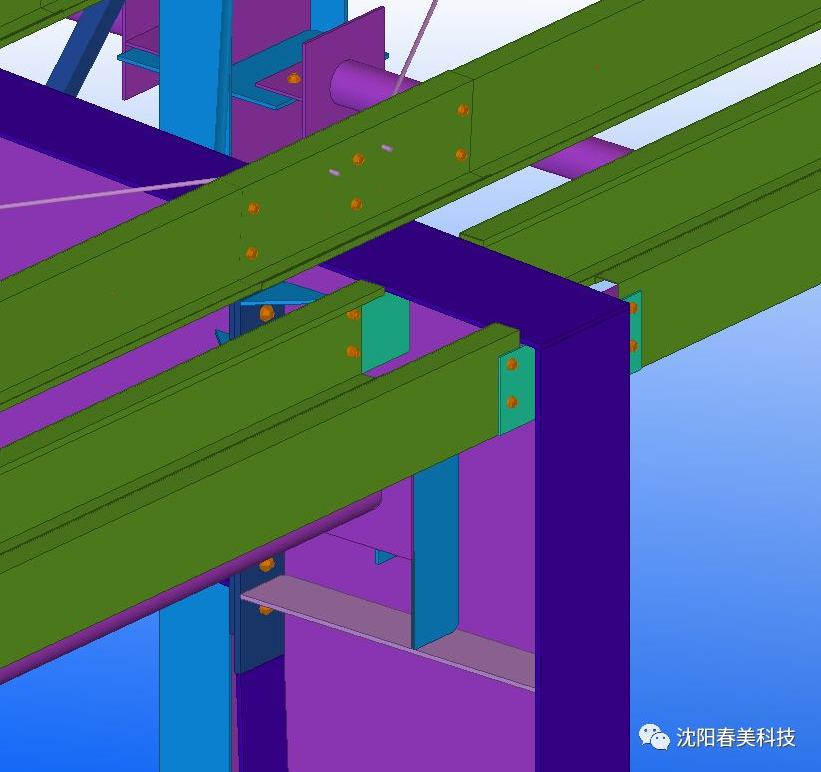

檩托采用不等边角钢，用两个螺栓与檩条连接。在建模的时候要注意左右坡檩托的镜像关系，处理不当很容易增加屋面钢梁的编号。

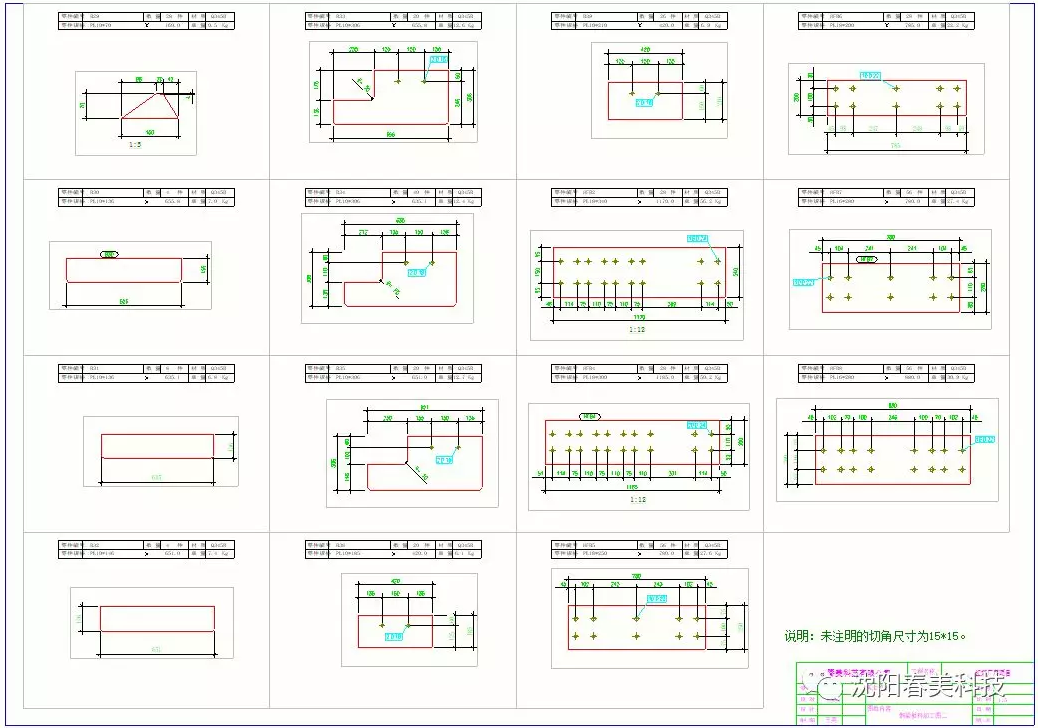

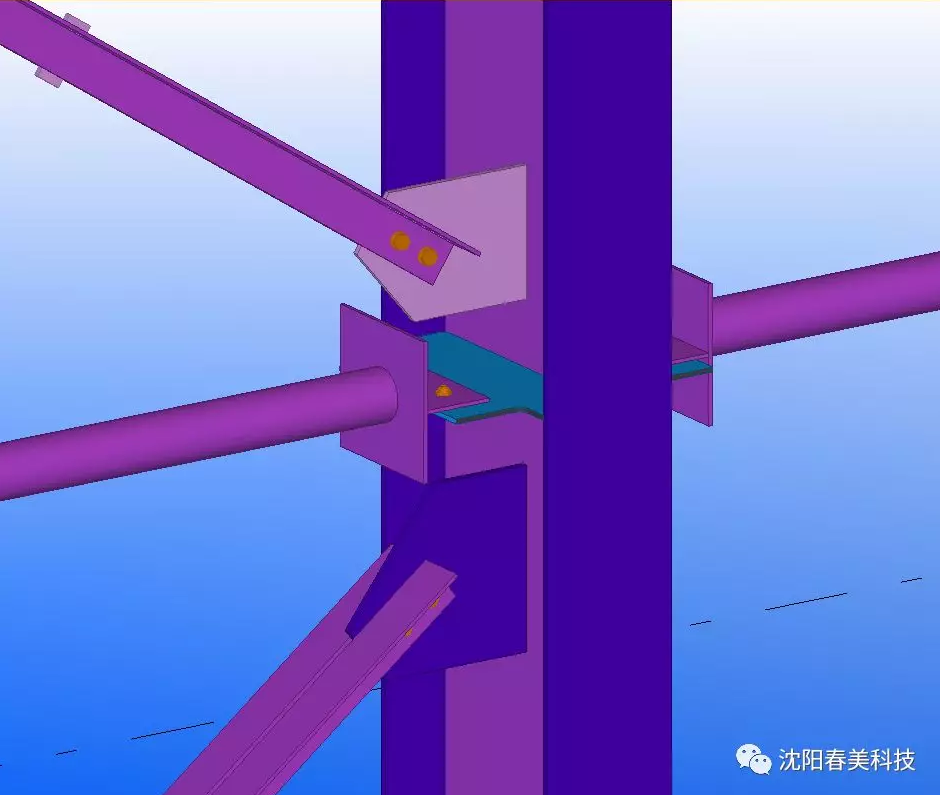

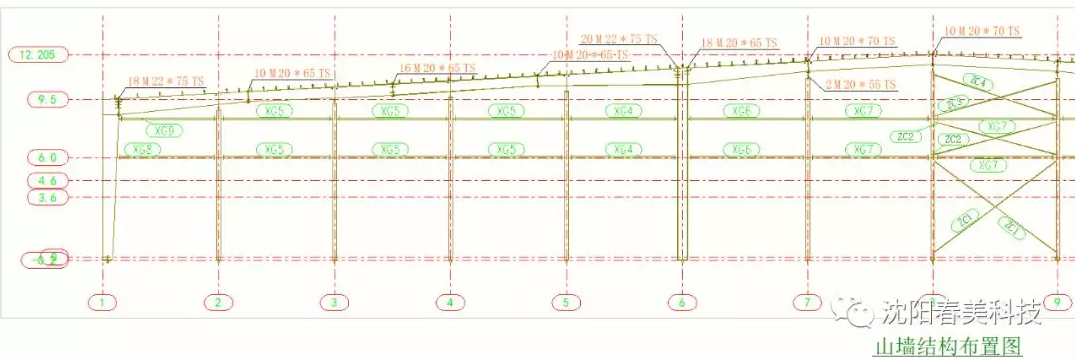

柱中系杆与支撑的关系，系杆连接板与柱撑连接板之间有一定间隙，这样做的好处是方便建模和安装。

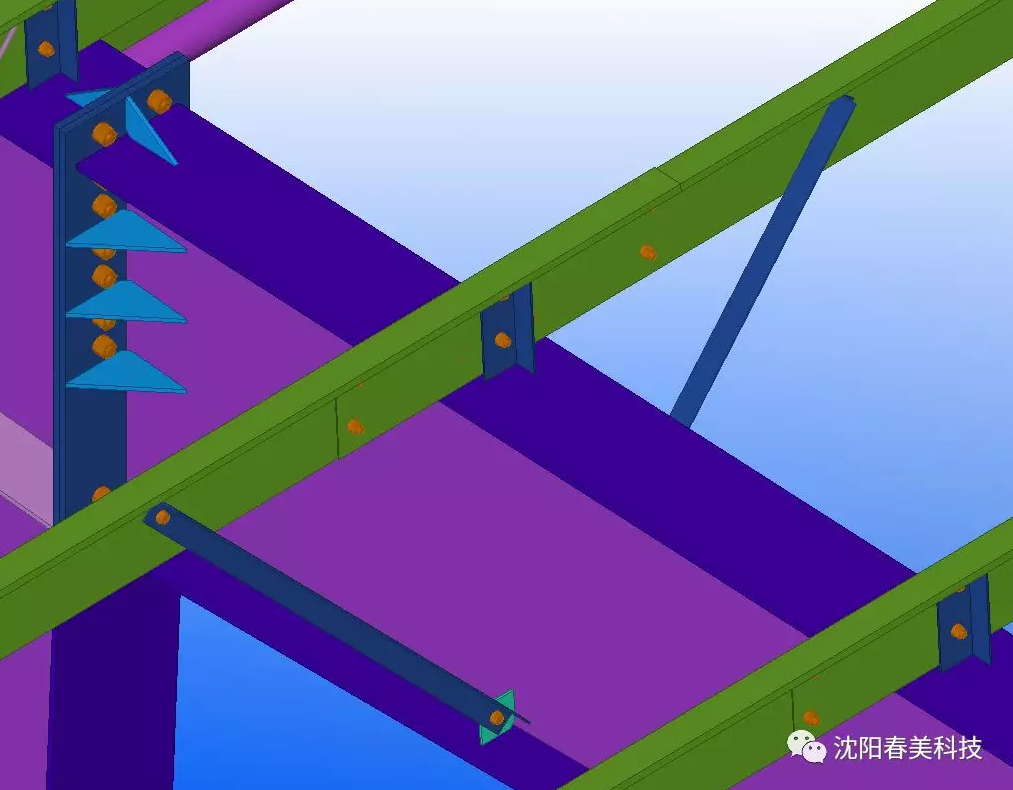

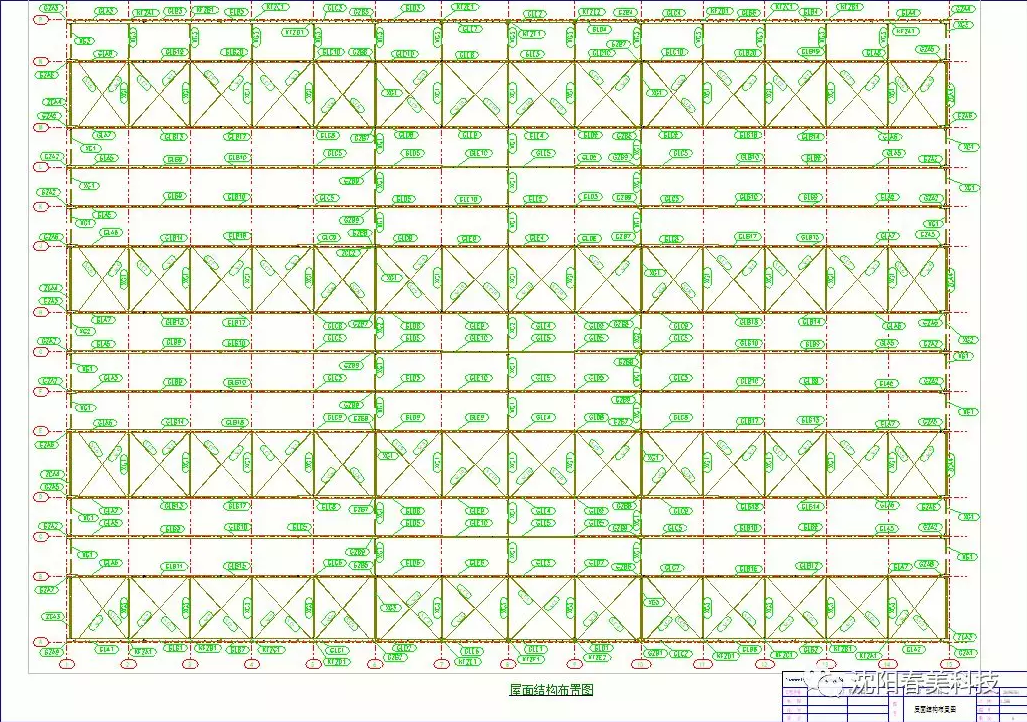

边柱开间的屋面檩条没有做双檩，而是做了加密，设计师应该是考虑到Z檩做双檩不太容易吧！

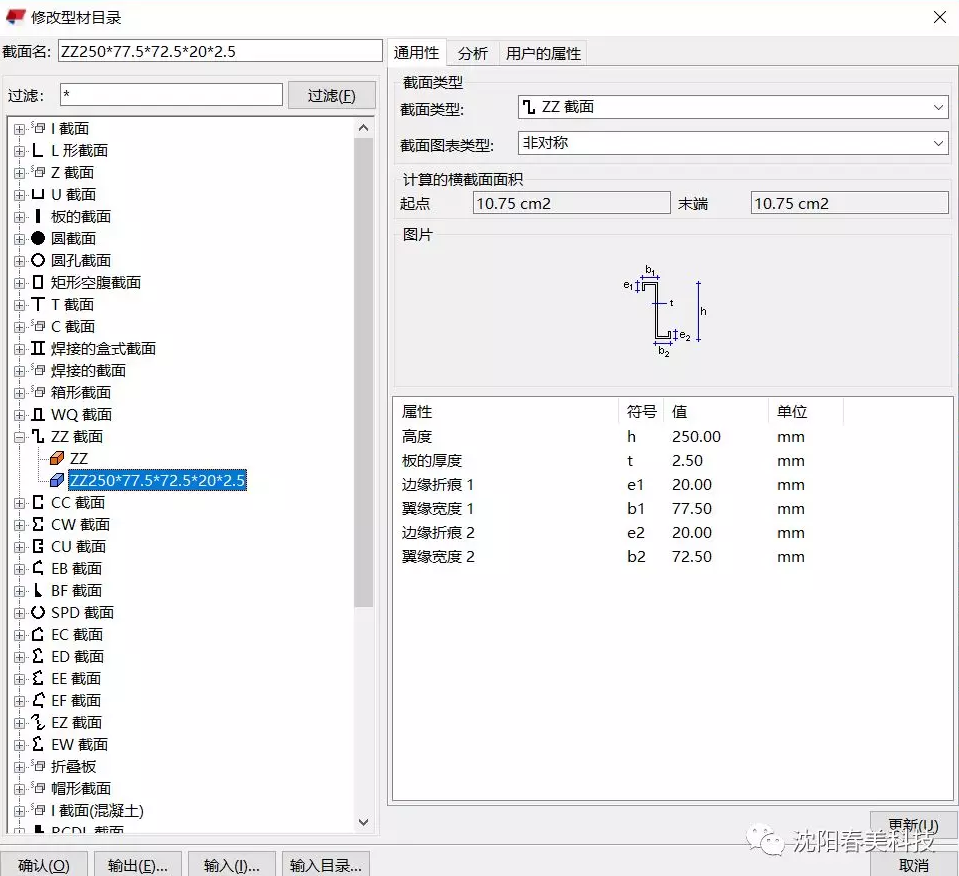

因为Z檩要考虑大小头，所以在建模之前我们可以自定义一种ZZ截面。
