用bim如何建造工业厂房？Tekla建模——某生产厂房

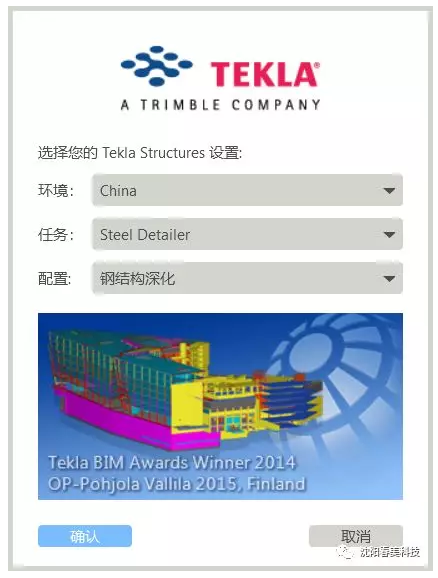

本模型使用的是Tekla21.1的64位破解版

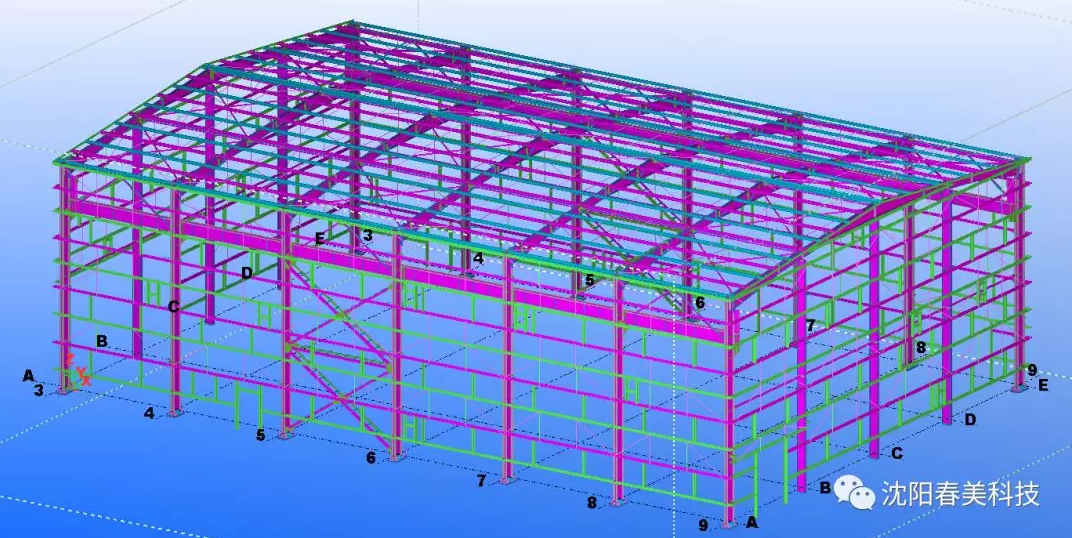

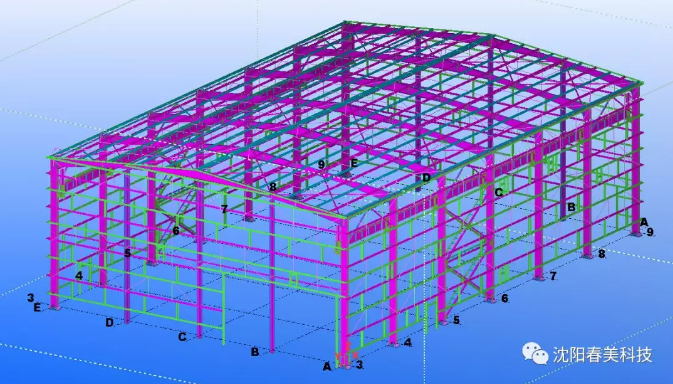

该厂房的体量不大，但结构形式非常健全，可以说是一个门式刚架的典型案例，非常适合初学者参考学习。

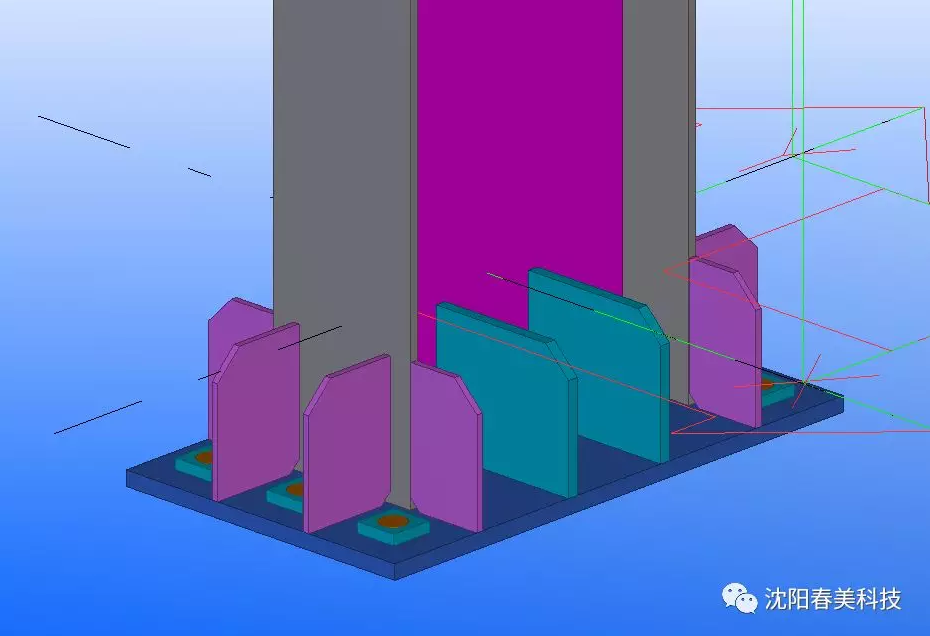

刚接柱脚，用不同颜色来区分板厚。

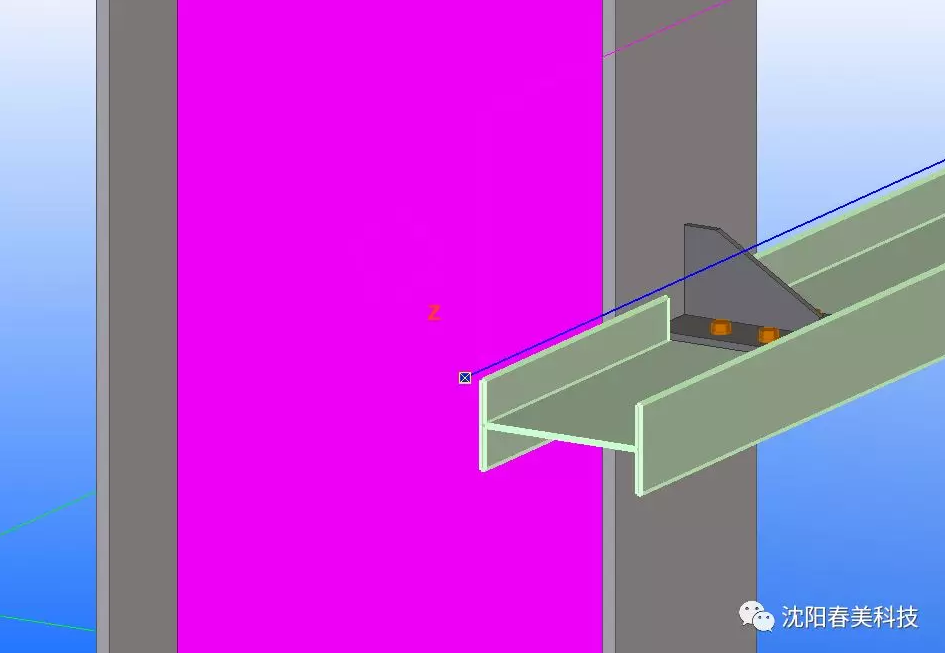

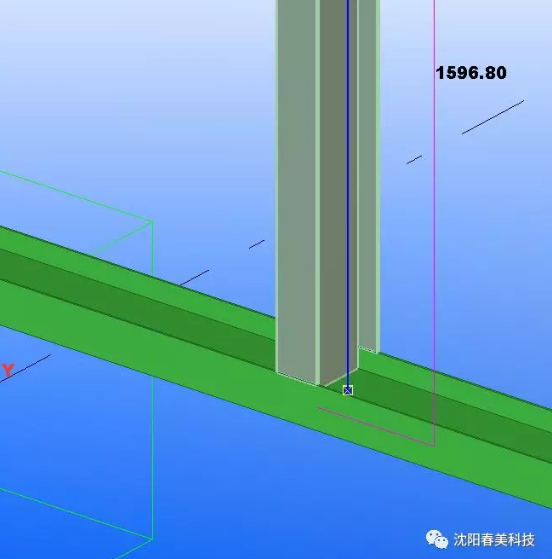

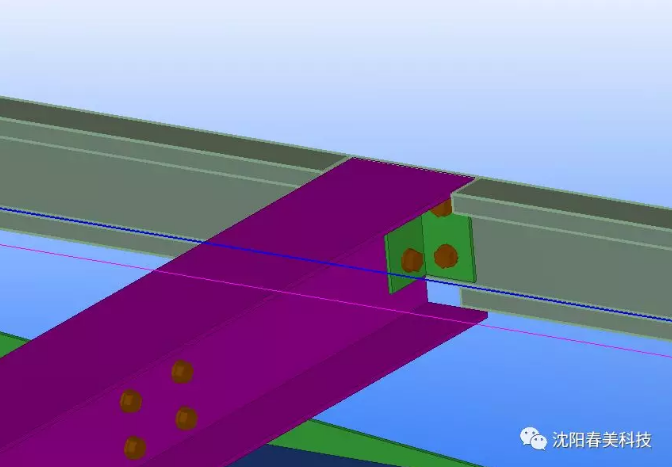

高频焊接薄壁H型钢用作墙面檩条，只是要注意檩托板处要开槽口，用切割命令。

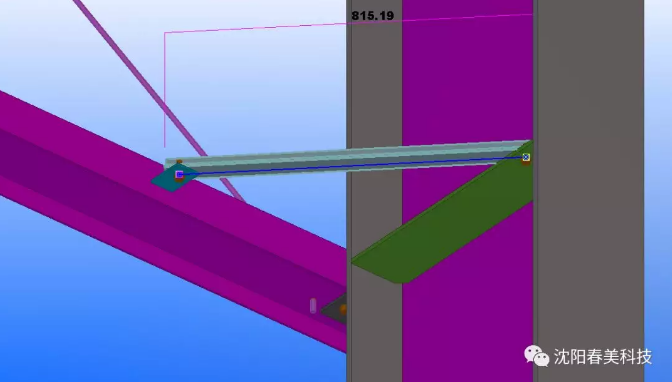

墙面隅撑的做法
窗框依然采用了与墙面檩条同样的材料，节点处也要使用切割命令。

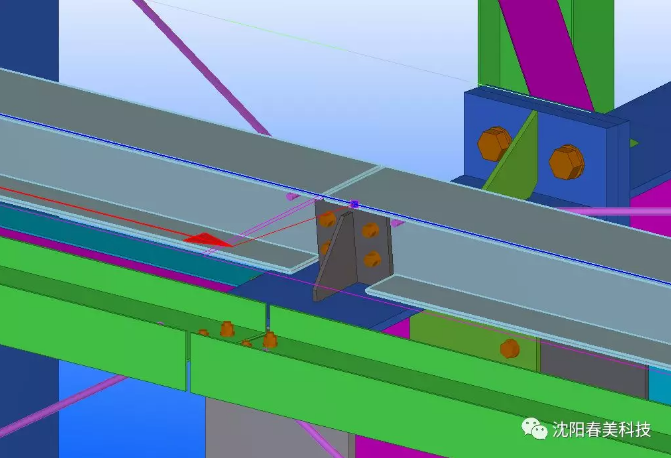

屋面檩条也是H型钢
封檐采用了C型钢，但与屋面檩条采用螺接，二者之间用小角钢连接。

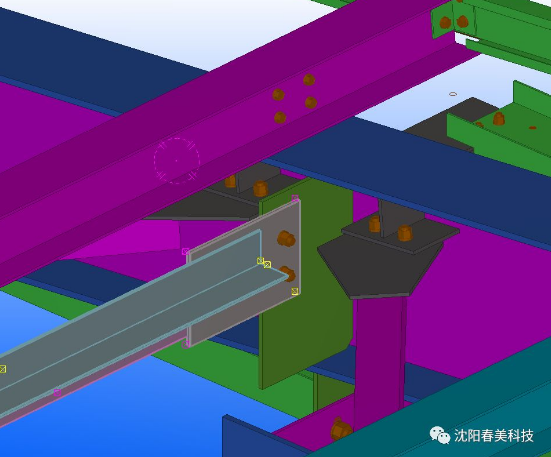

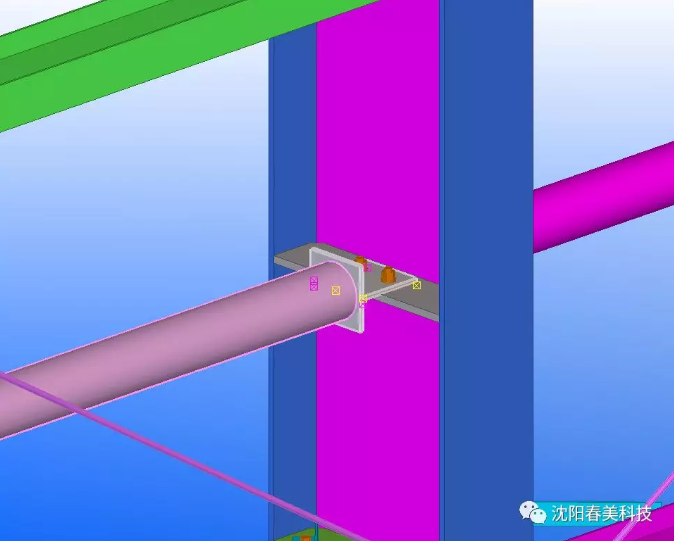

屋面系杆和水平支撑与钢梁的节点
按照标准图集上做的GCD1，可以单独保存起来，作为标准件使用。

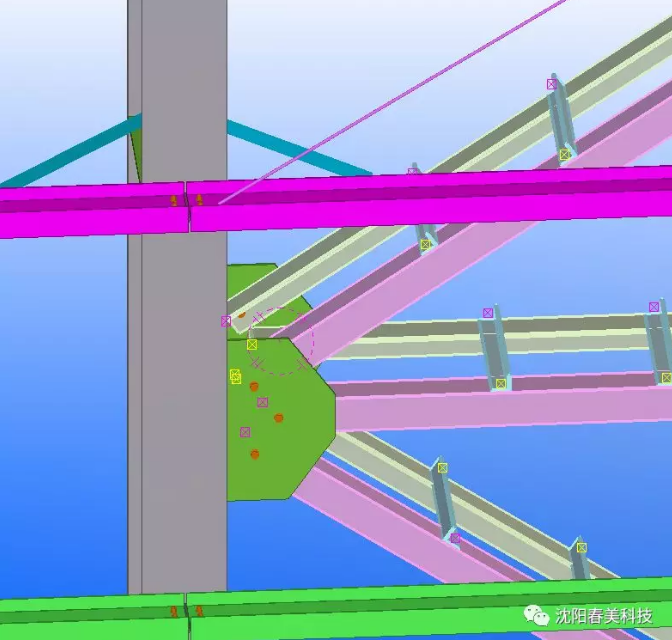

柱间支撑

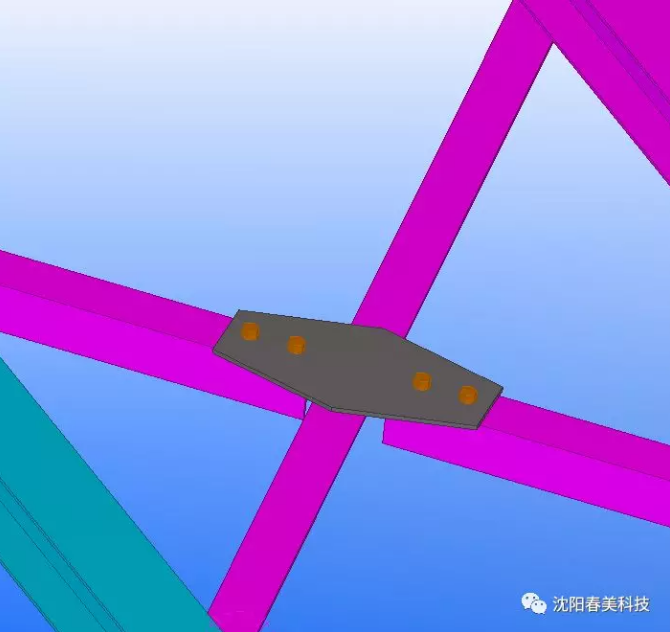

屋面水平支撑在交叉位置的节点做法

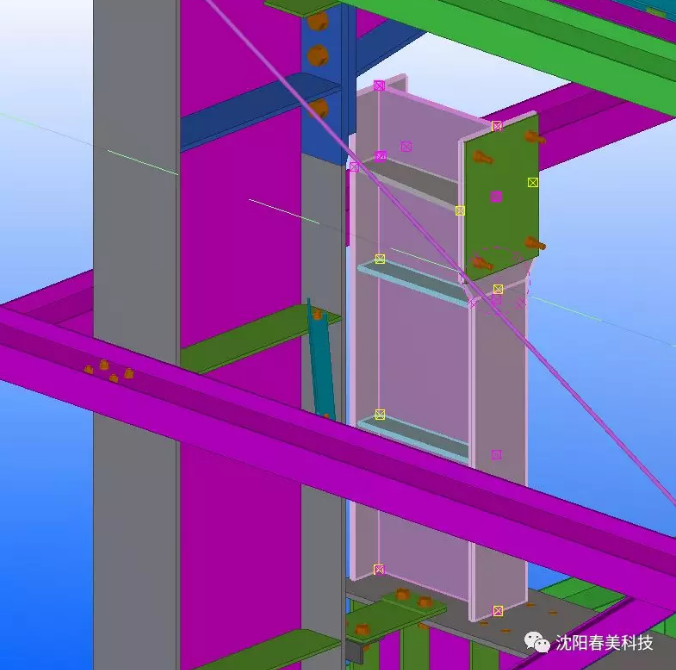

山墙上支撑抗风柱的系杆

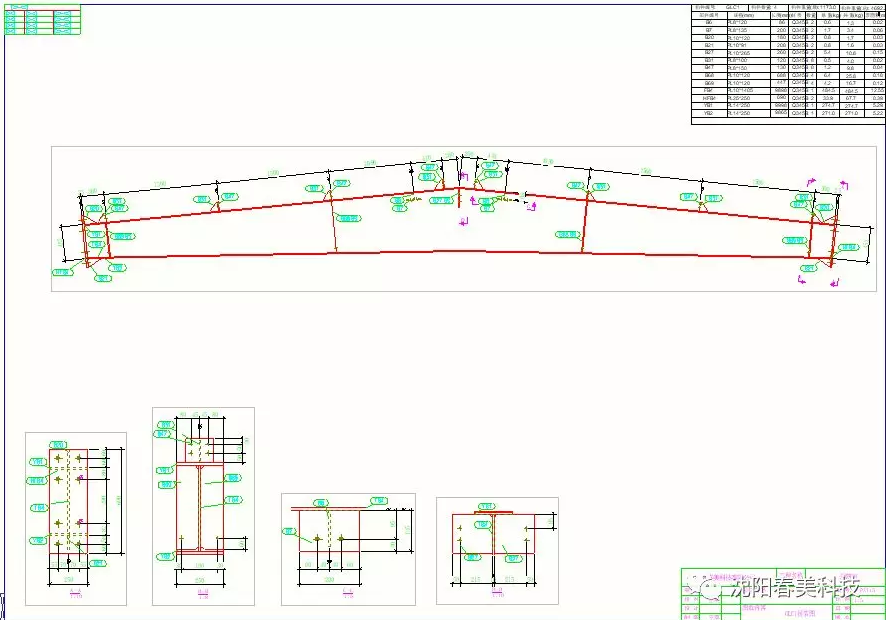

人字梁拼装图

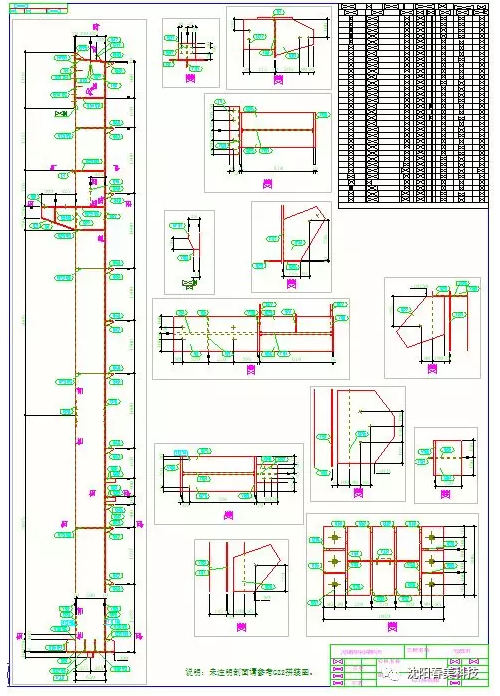

钢柱拼装图

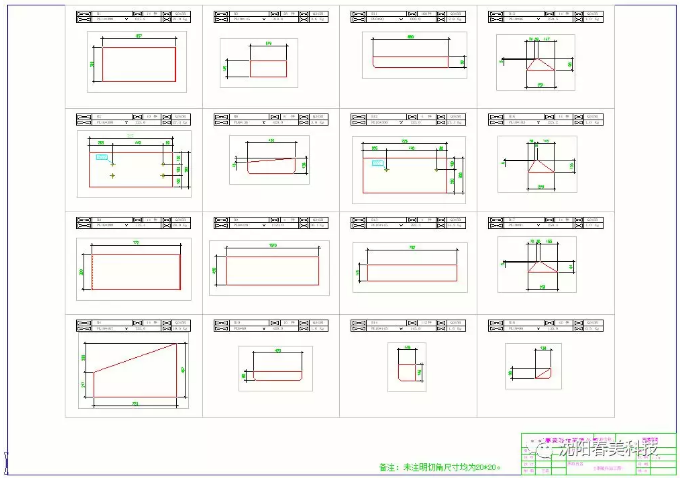

板料加工图

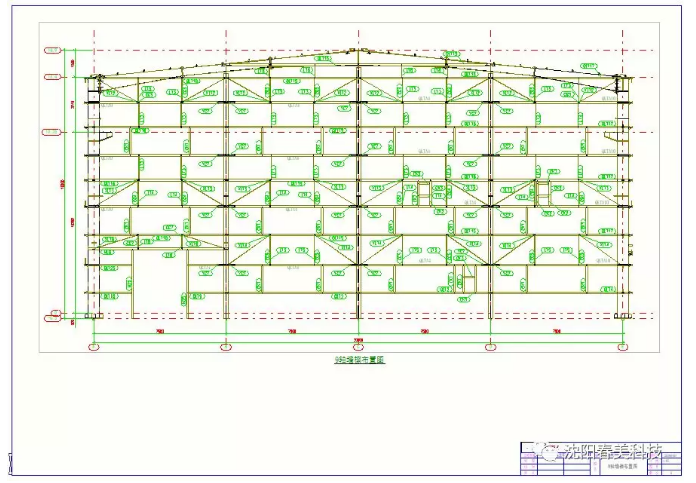

山墙檩条布置图
