随着Tekla技术应用的不断普及，一些小型项目也开始要求使用Tekla建模，以达到直观效果。下面的案例就是沈阳市内某大型业态的改造项目，在甲方的要求下，我们建立了三维模型，检查新增建筑与原建筑结构的关系，并导出了零构件加工图和三维安装图，以供现场安装时使用。

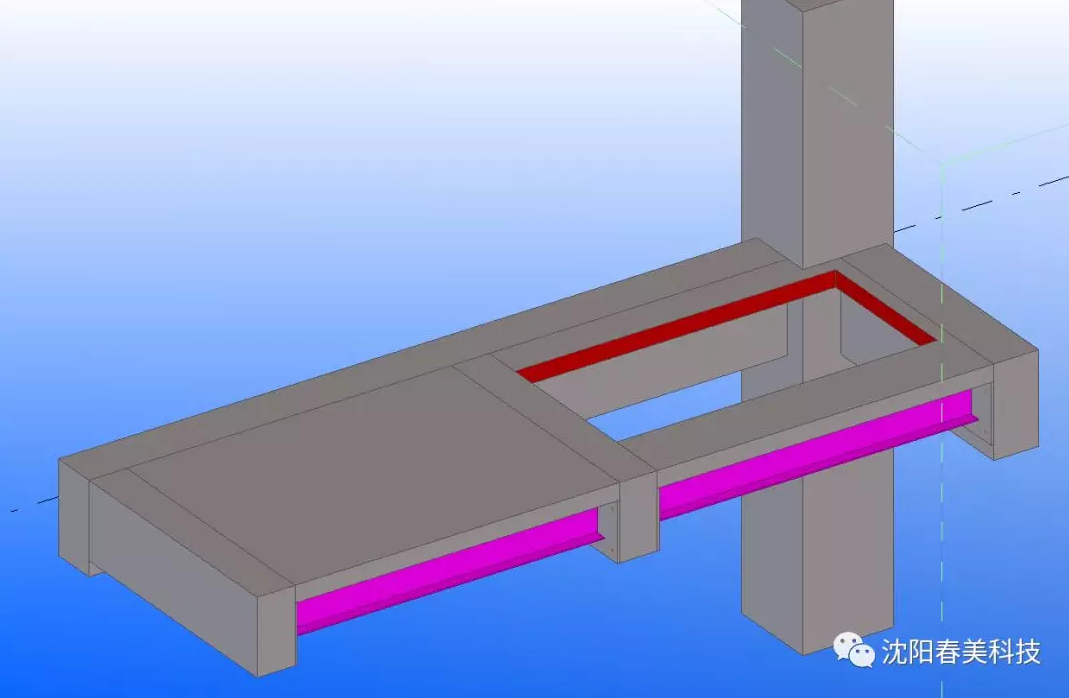

    为了更加明确的说明建筑情况，我们使用Tekla中的混凝土模块，建立柱、梁、板的混凝土模型。并在相应的板位置用切割命令开洞，下面是H型钢梁加固。

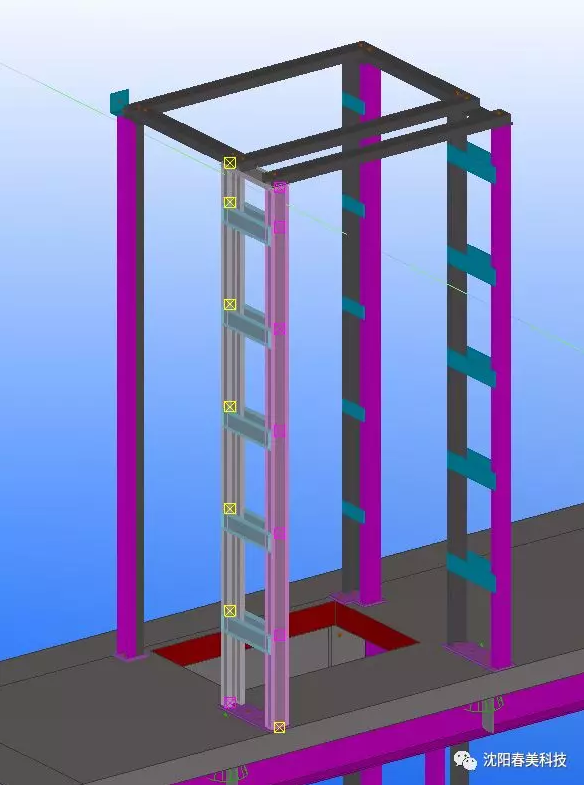

    在井道的四个角上，用小型材焊接而成的小格构柱。

    悬挑梁的端部采用吊柱连接，吊柱采用小型材组合截面。

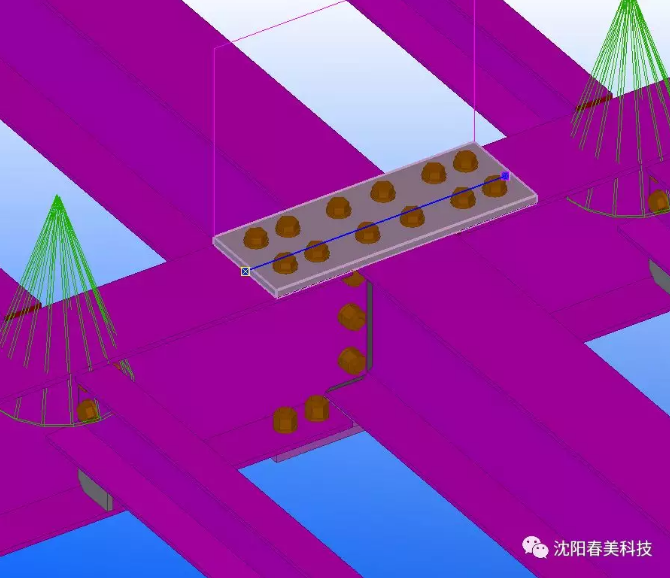

    主次梁之间采用185号节点命令连接，中文名是“特殊的全深度”。

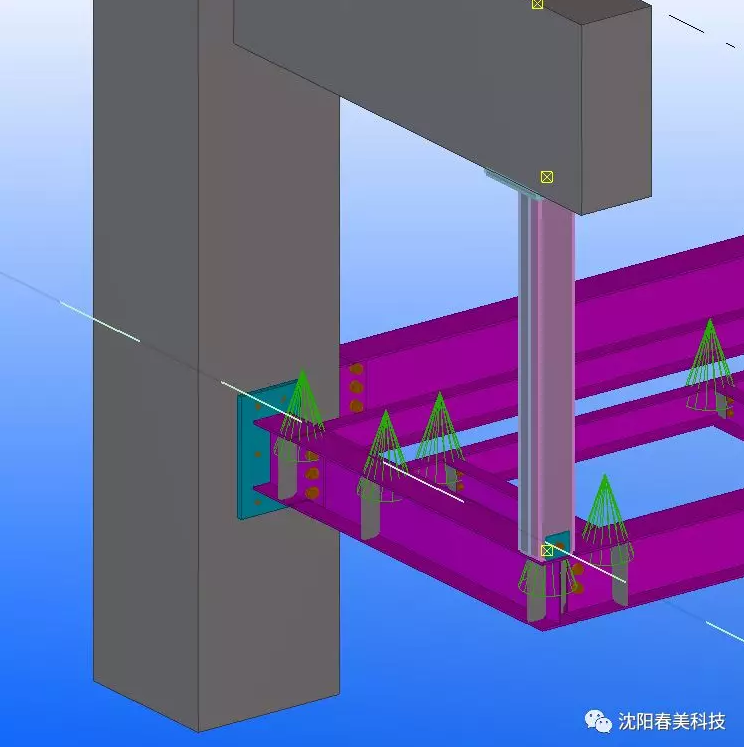

    钢梁与砼柱之间采用钢牛腿连接，腹板采用高强螺栓安装。

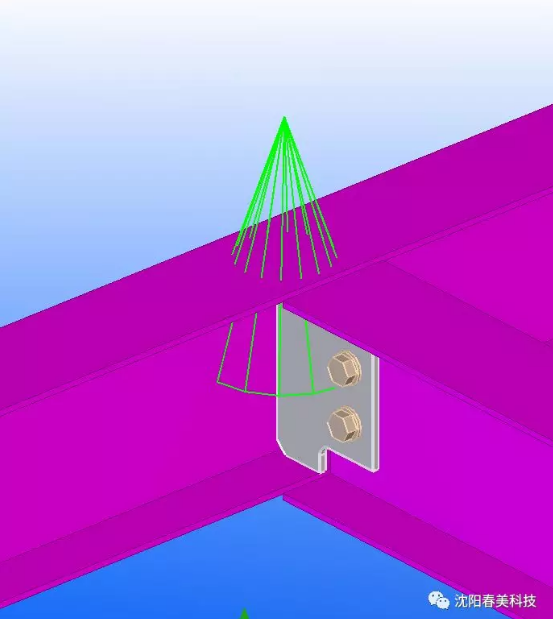

    主次梁间的一种刚接节点形式，即上下翼缘和腹板均采用高强螺栓连接。

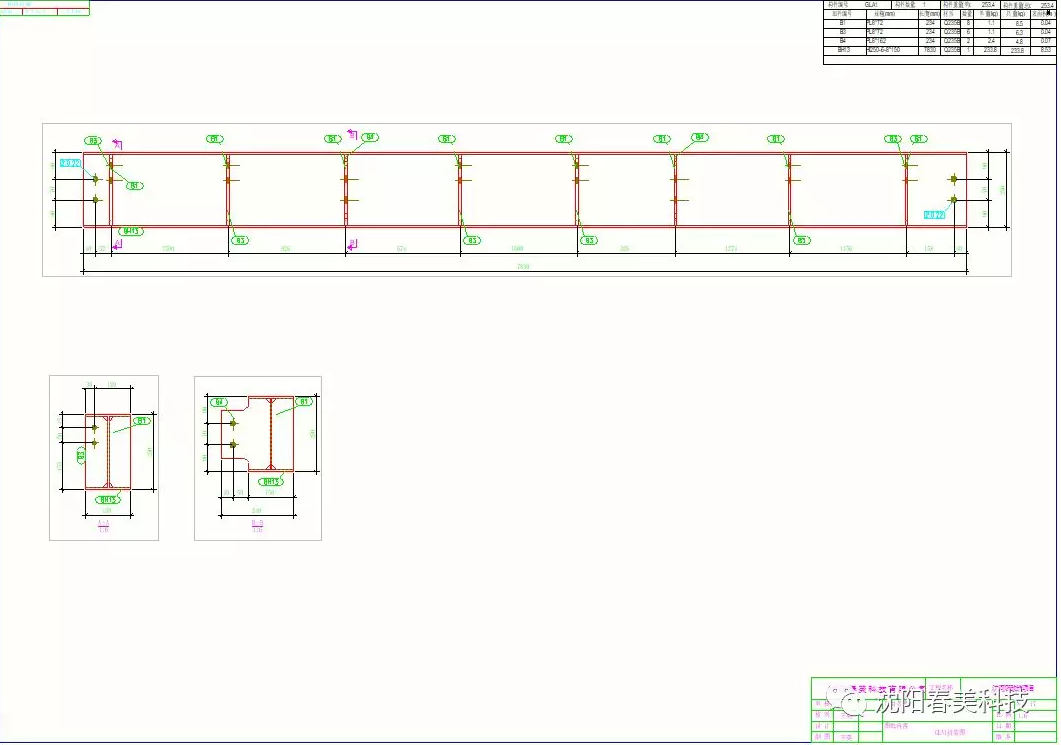

    钢梁的拼装图，在Tekla里叫构件图。

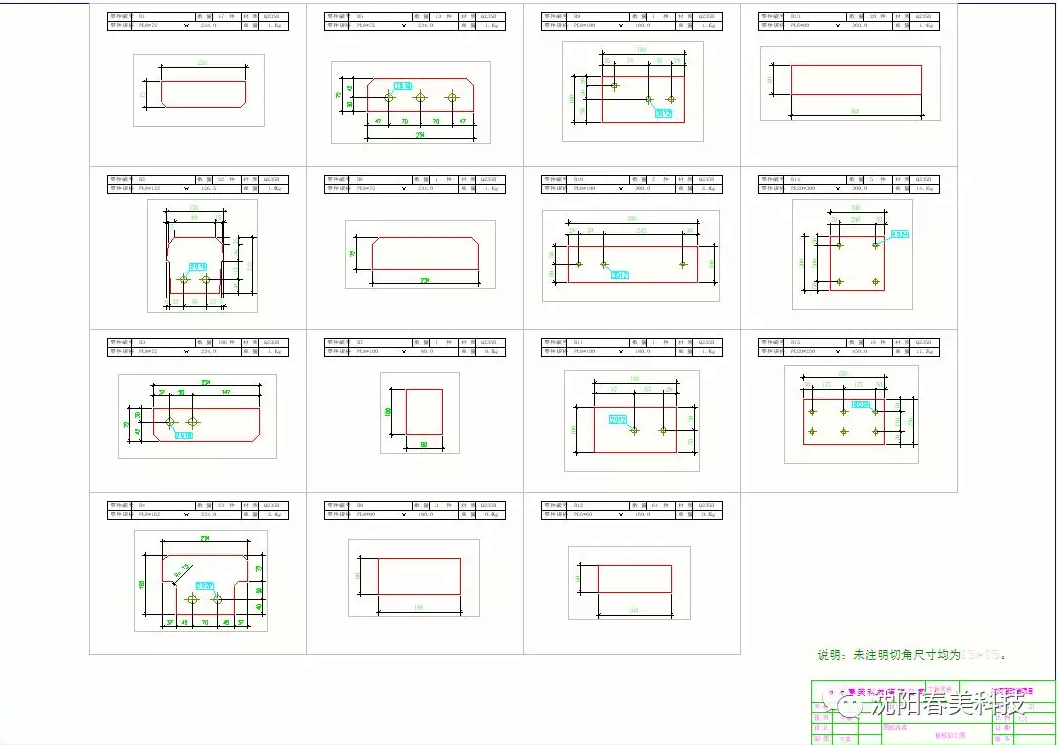

    板料的加工图，在Tekla里叫多件图。

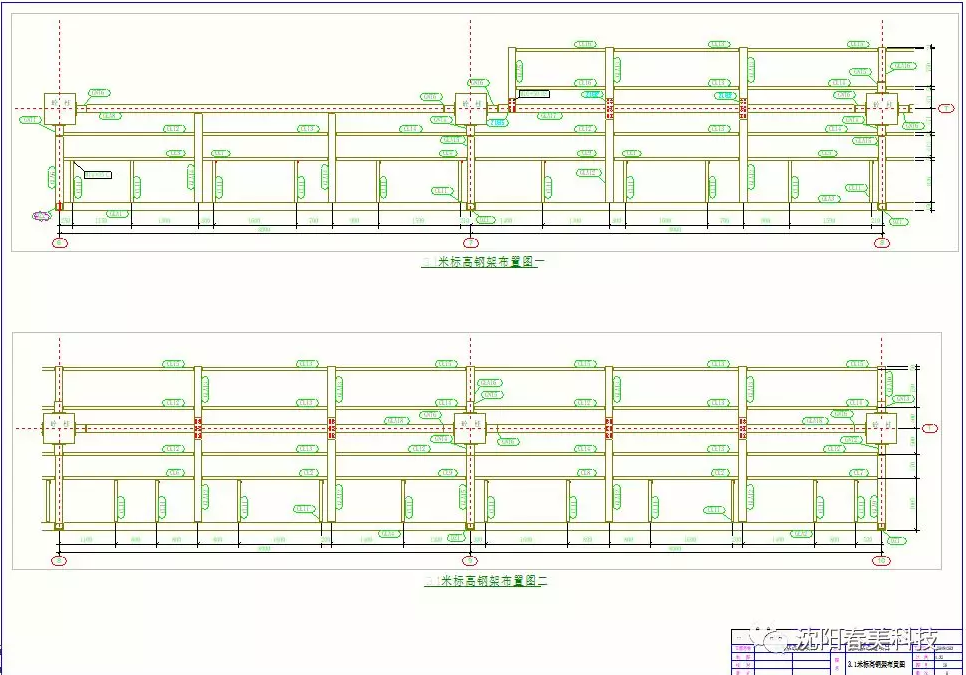

    平面布置图，主要是明确主次梁的位置关系。

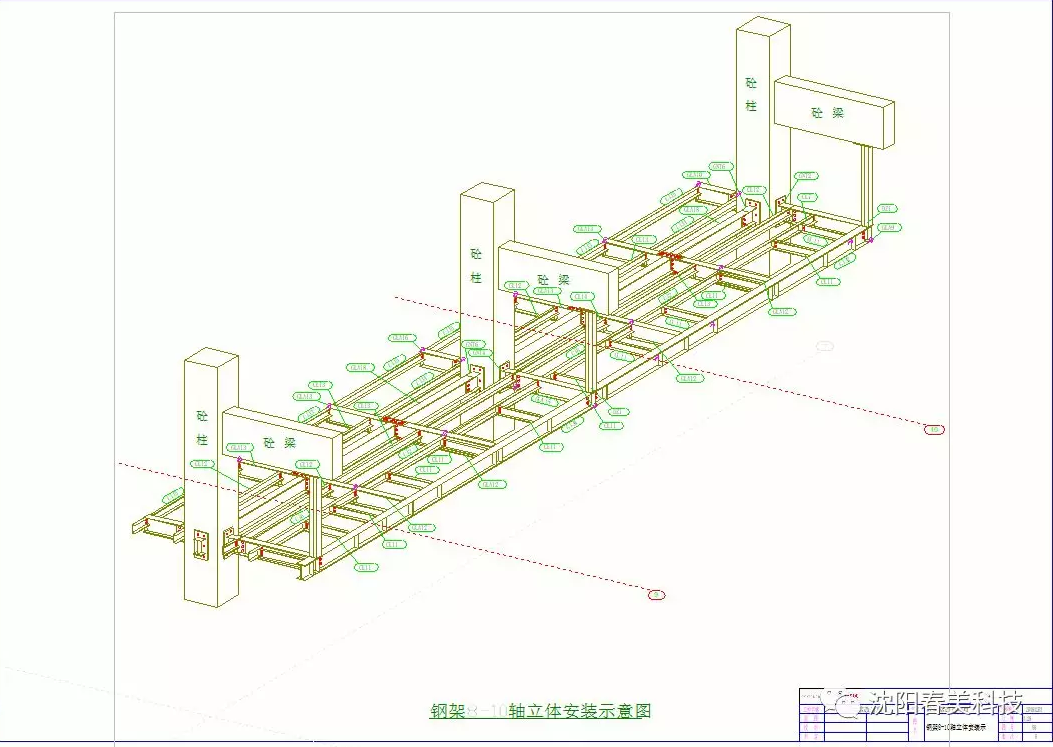

    立体安装图，更能直观的表达清楚各个构件的安装位置以及安装方法。
