bim测量怎么用？BIM每日一技-----空间测量

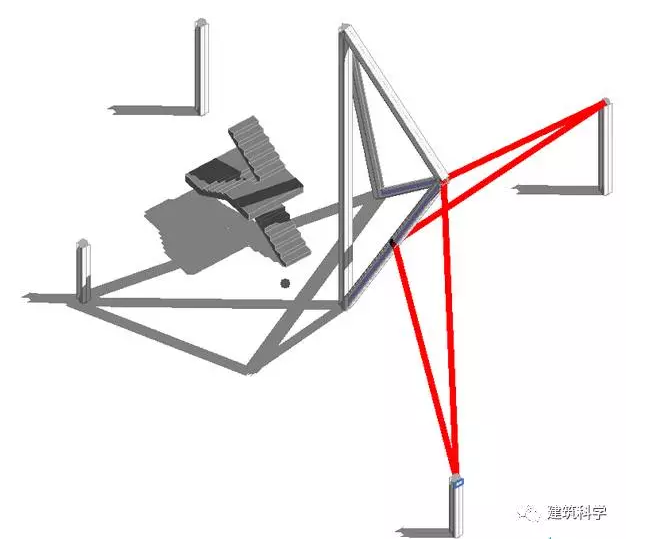

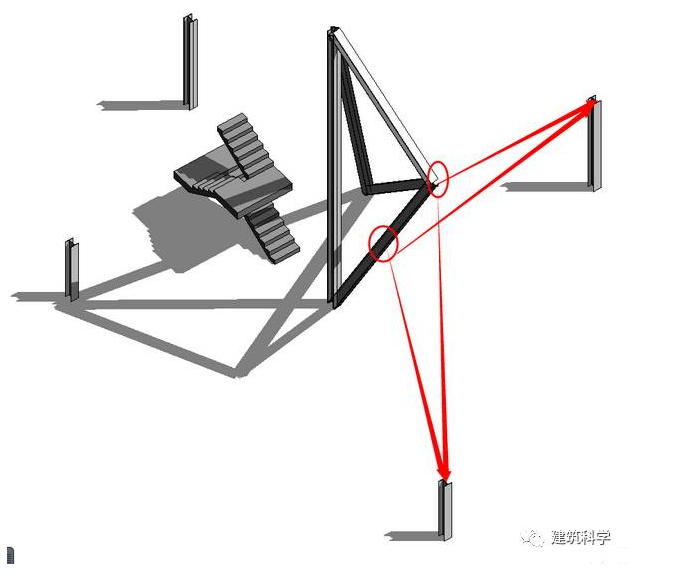

很多人认为在revit中空间测量功能无法快速有效的实现此功能。在具体操作过程中，可能又要画剖面，又要画一堆辅助线。其实完全不用那么麻烦，给大家介绍一个空间测量的妙用。案例如下图，我们需要测量斜柱顶端到右下角和右上角柱顶端的空间距离，以及它本身1/2处与上述两柱之间的空间长度。

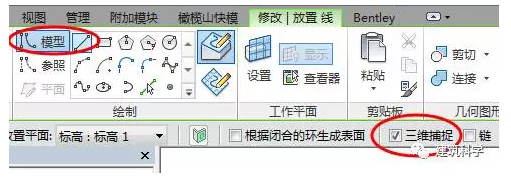

首先，我们把当前三维视的结构分析模型打开，然后用内建模型功能，选择体量功能，然后勾选体量里的模型线功能具有三维捕捉功能。
然后，我们就可以直接使用三维捕捉功能，来定位上面所说的空间点了

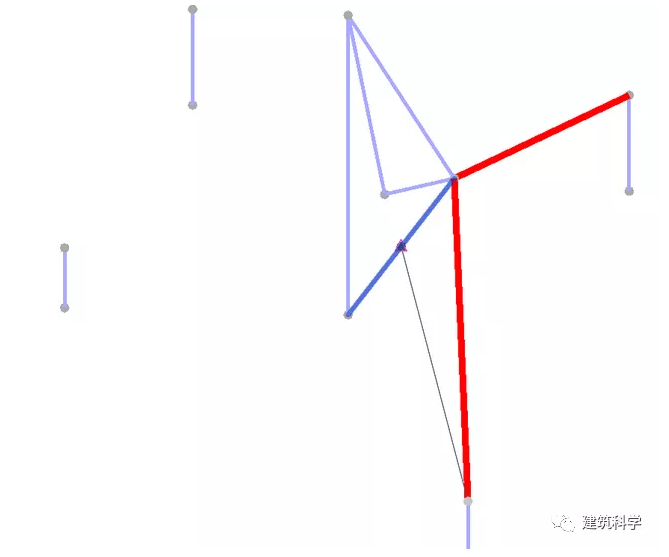

为了能够捕捉这个斜柱的1/2之一的中心点，我们打开分析模式。

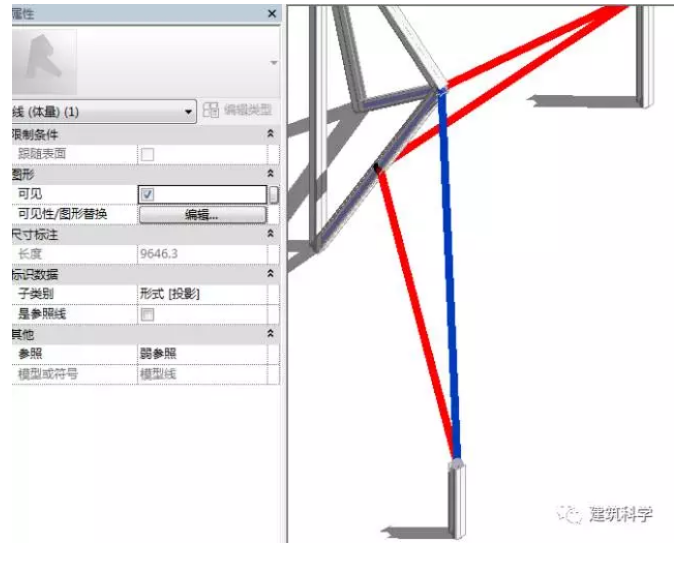

最后我们点中我们所画的线，就能得到线的长度。
