一、项目概况

    福建省妇产医院建设项目位于福州市晋安区新店镇省拖拉机厂片区的福建省妇产医院，设置床位800张，规划建筑面积17.72万平方米。医院定位为区域妇产疾病诊治医学中心，将建设成为集医疗、教学、科研、预防和保健为一体的三级甲等妇产专科医院。

    该项目包含门急诊楼、医技楼、产科楼、妇科楼、生活综合楼和地下车库六大主要部分组成，其中产科楼为医技楼6层至屋面层建筑范围，本篇文章将对产科楼部分进行机电优化成果展示。

    二、应用成果展示

    1.模型展示

    基于Revit各专业BIM模型：

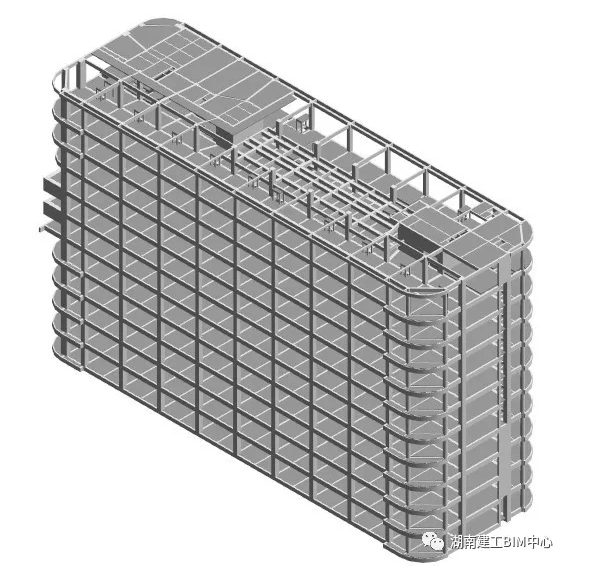

    产科楼结构整体模型

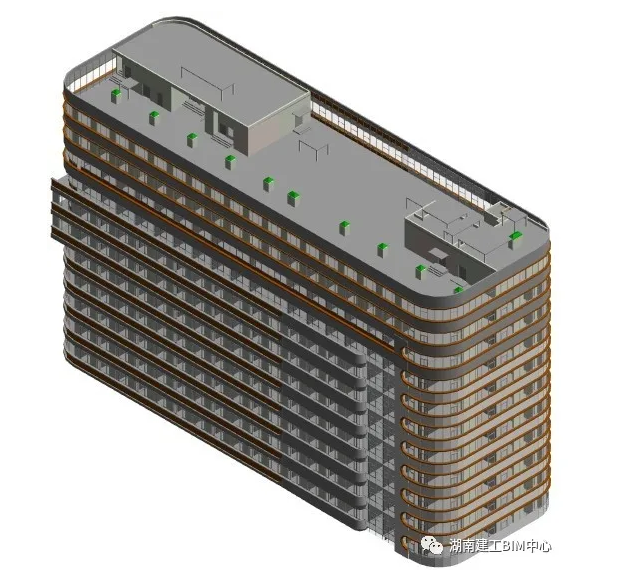

    产科楼建筑整体模型

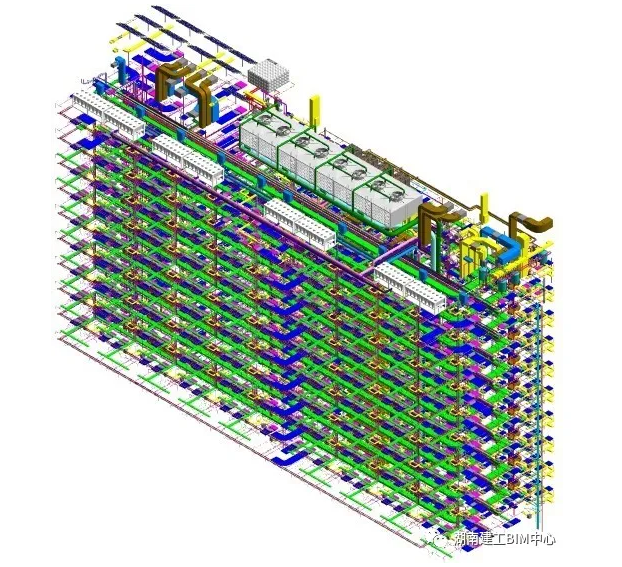

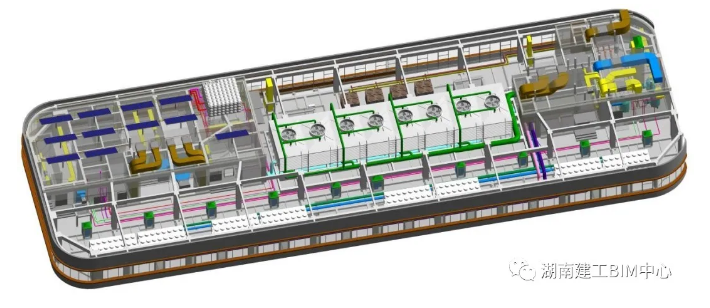

    产科楼机电整体模型

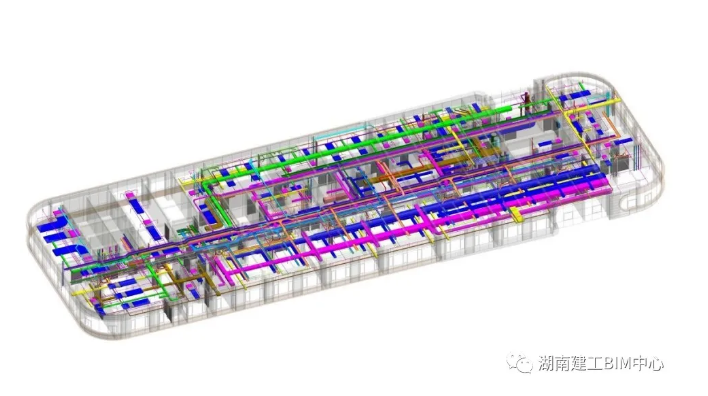

    产科楼6层机电三维模型

    产科楼屋顶层机电三维模型

    2.三维管线综合设计

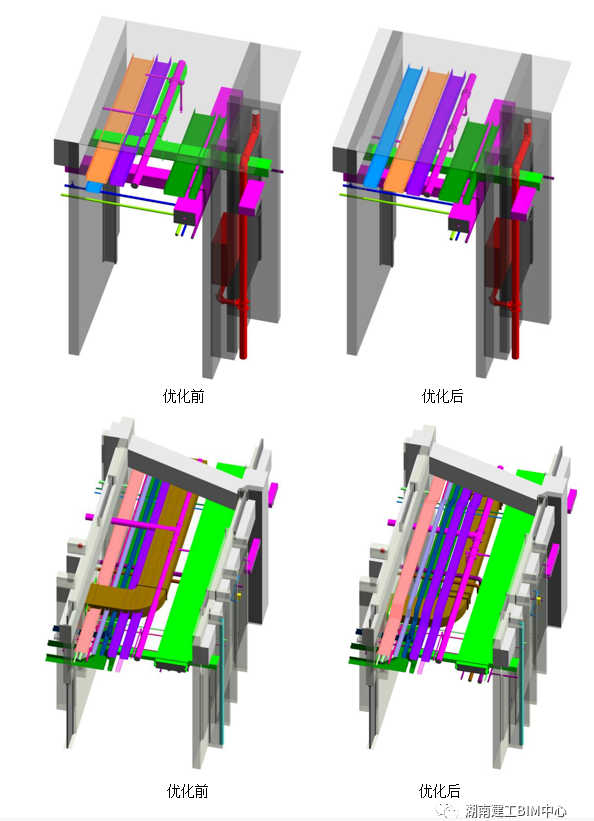

    在本项目中，利用BIM的三维可视化设计手段，在三维环境下将建筑、结构以及机电等专业的模型进行叠加，根据管线排布综合原则及设计院提出的净高要求，对其走廊及管线复杂部分进行碰撞优化调整。

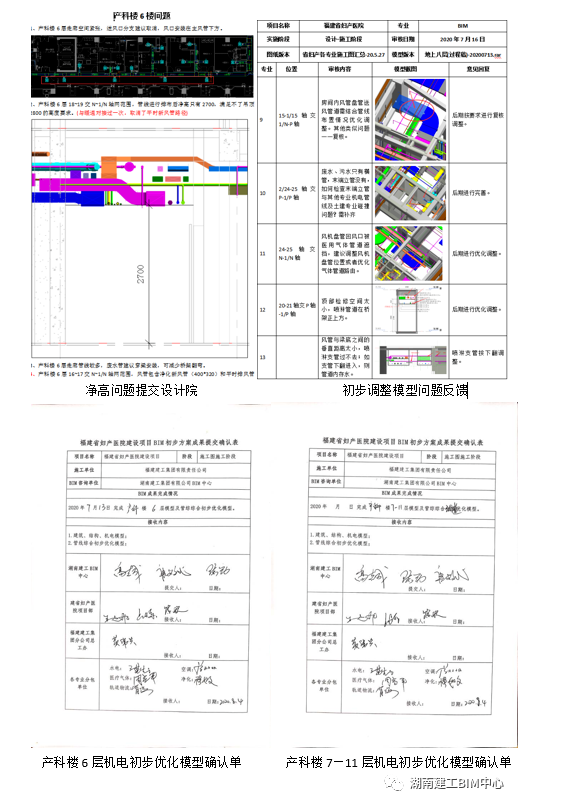

    优化过程中与各机电班组和设计院紧密对接，各班组对初步优化模型及图纸变更问题进行整理，以文档形式反馈BIM小组进行进一步完善，并签字确认。

    3.综合支吊架设计

    本项目采用品茗软件对综合管线支吊架进行设计，根据不同的载体构建智能判断支吊架类型，支持多管支吊架的智能合并。

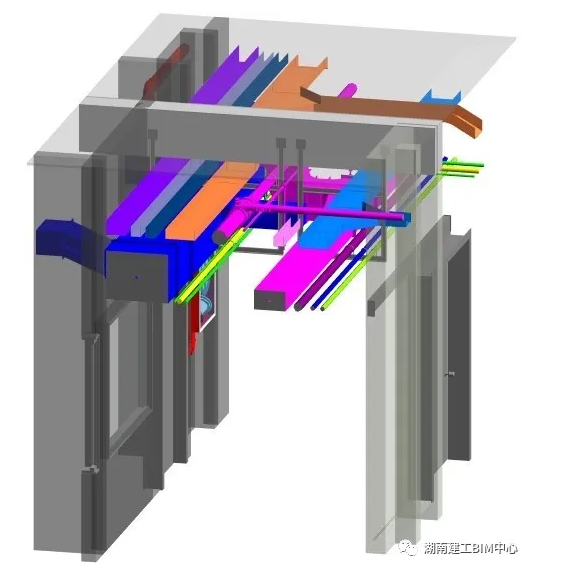

    支吊架三维图

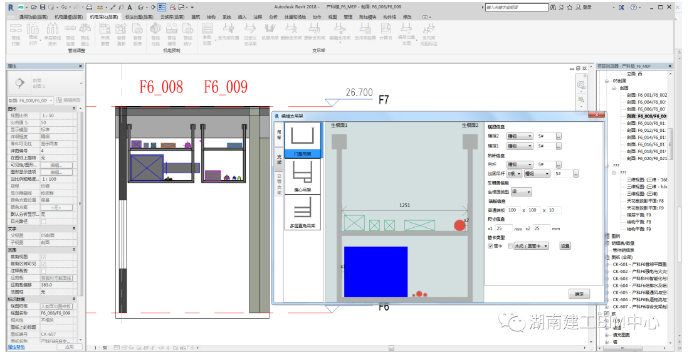

    品茗支吊架三维设计界面

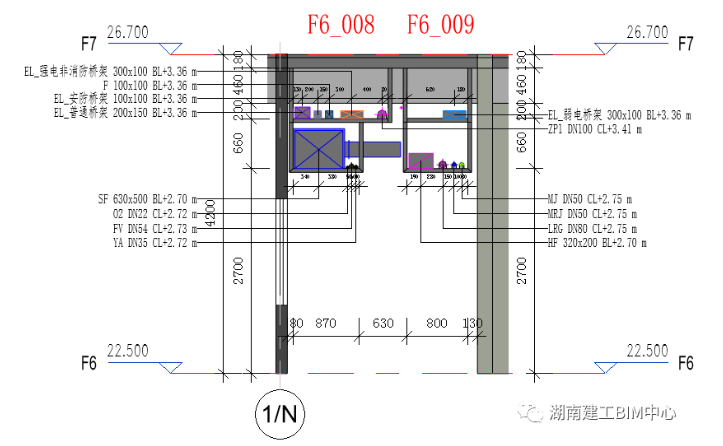

    支吊架剖面图

    4.BIM机电出图

    对机电安装模型进行布局出图，提供各机电班组，作为后续现场安装指导依据。

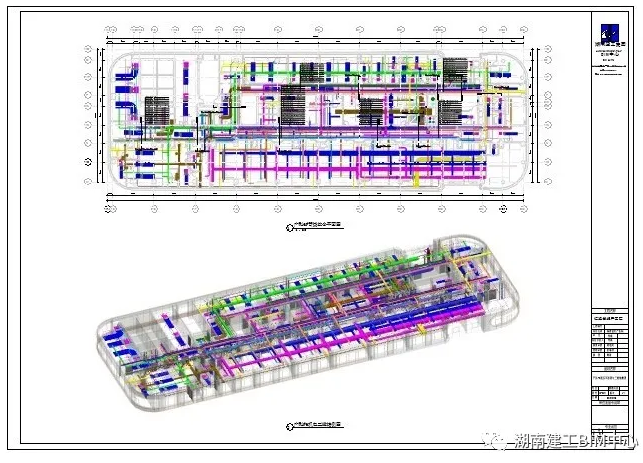

    产科F6管综平面图与三维轴侧图

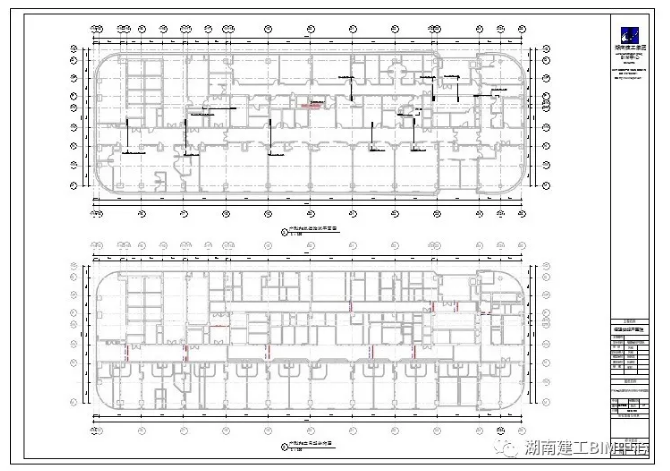

    产科F8轨道物流与支架分布平面图

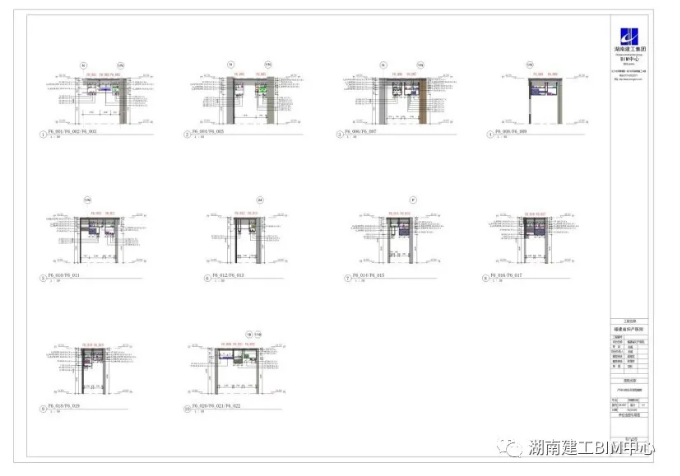

    产科F9综合支架剖面图

    5.现场指导安装

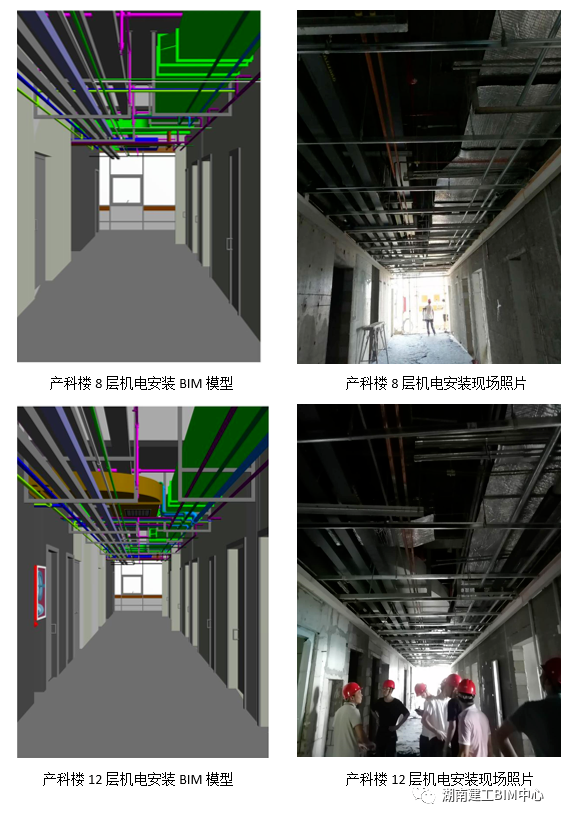

    依据BIM出具的机电平立剖相关图纸进行现场施工安装，结合现场施工误差进行模型微调，保持整体不变，局部调整的原则进行整改。确保模型与现场统一。
