    第十三期“全国BIM技能等级考试”二级结构试题，第一题考题解析。

    题目：

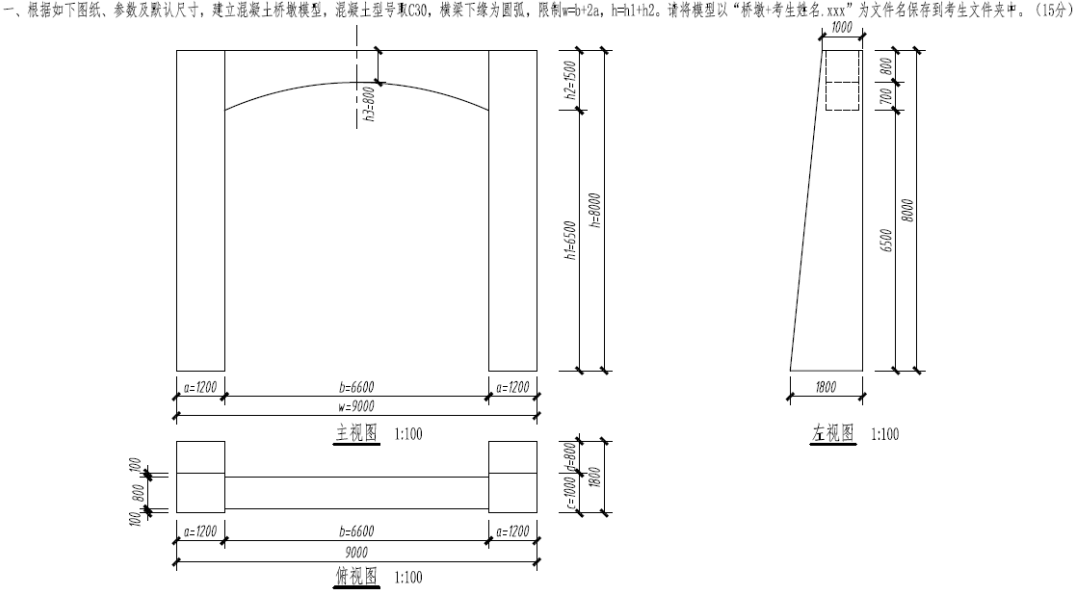

    根据如下图纸，建立混凝土桥墩模型，混凝土型号取C30，横梁下缘为圆弧，限制w=b+2a，h=h1+h2。请讲模型以“桥墩+考生姓名.xxx”为文件名保存到考生文件夹中。（15分）

    【解题思路】本题考点为常规模型的创建。

    分析题意得此桥墩模型包含两部分，一是两侧墩柱，二是横梁。

    同样两种构件都可以通过拉伸命令进行创建。

    下面我们来看一下详细的解题步骤。

    1、新建公制常规模型

    2、绘制桥墩系梁

    创建【拉伸】形状。

    进入【前】立面，绘制桥墩横梁轮廓。

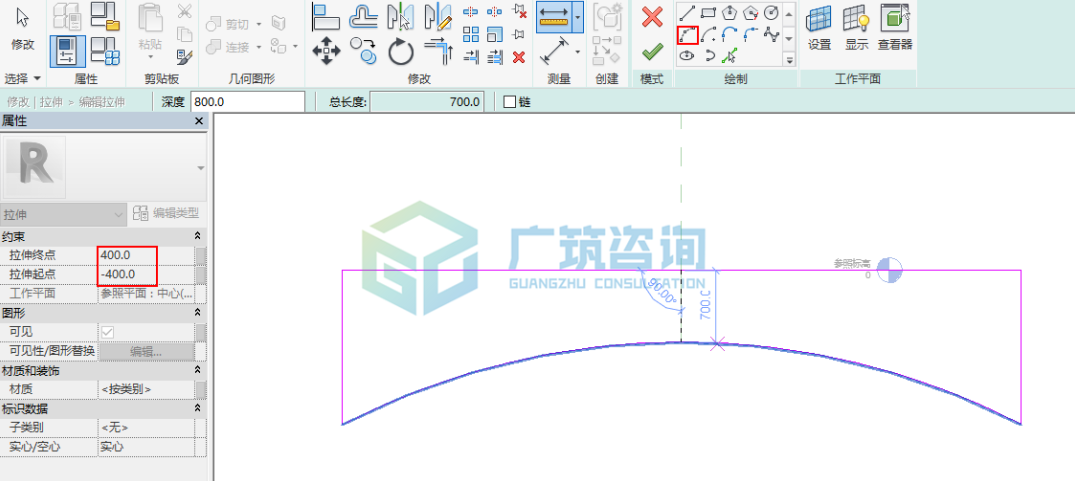

    拉伸终点为1/2*800=400，拉伸起点为-1/2*800=-400（如图1-1）。

    注意：横梁下缘圆弧使用【起点-终点-半径弧】绘制。

    图1-1

    3、绘制桥墩墩柱

    创建【拉伸】形状，

    进入【左】立面，绘制桥墩墩柱轮廓。

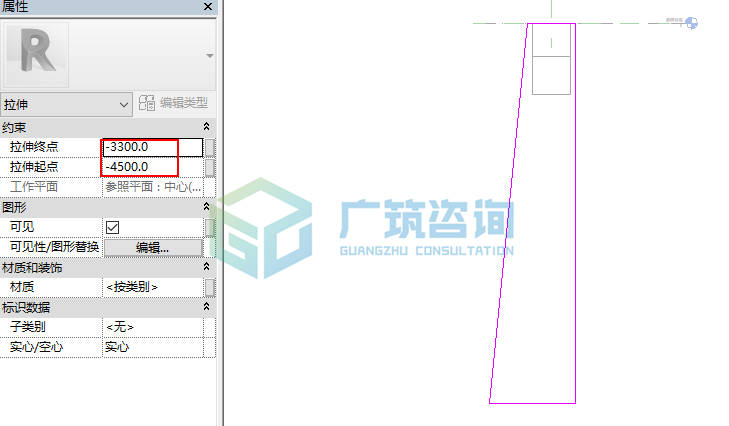

    拉伸终点为-1/2*9000=-4500，拉伸起点为-1/2*6600=-3300，生成左侧墩柱（如图1-2）。

    图1-2

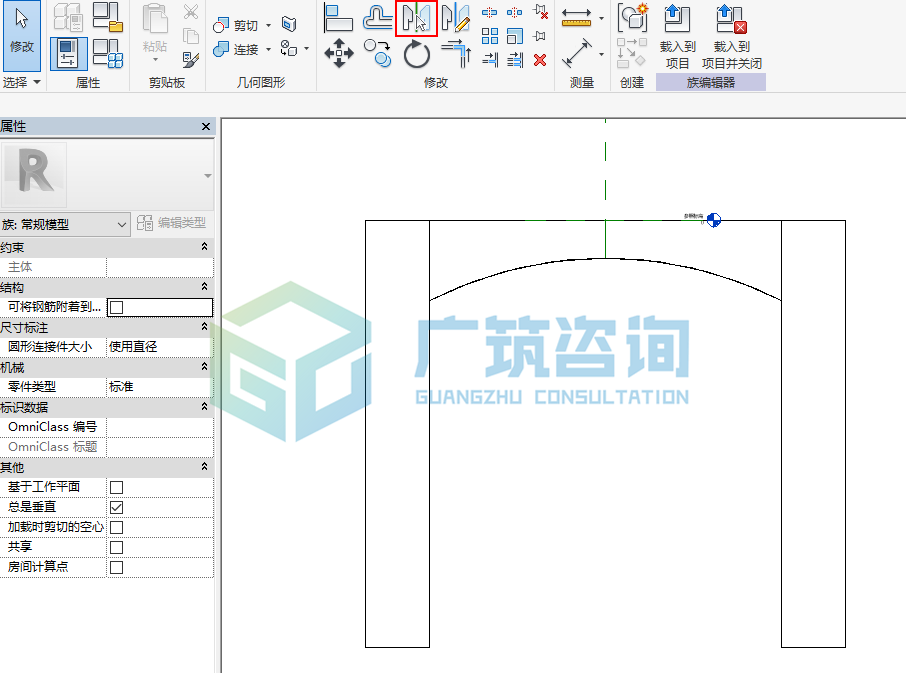

    注意！右侧墩柱可通过左侧墩柱镜像生成（如图1-3）。

    图1-3

    4、为桥墩模型选择材质

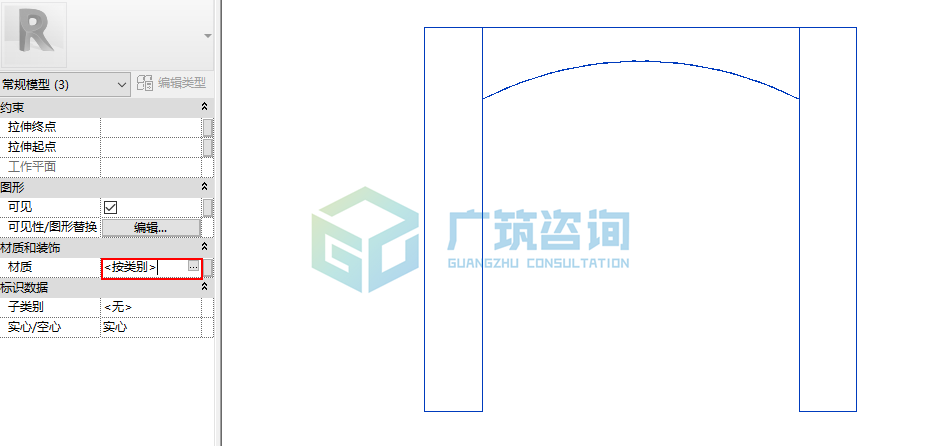

    进入材质浏览器。（如图1-4）

    图1-4

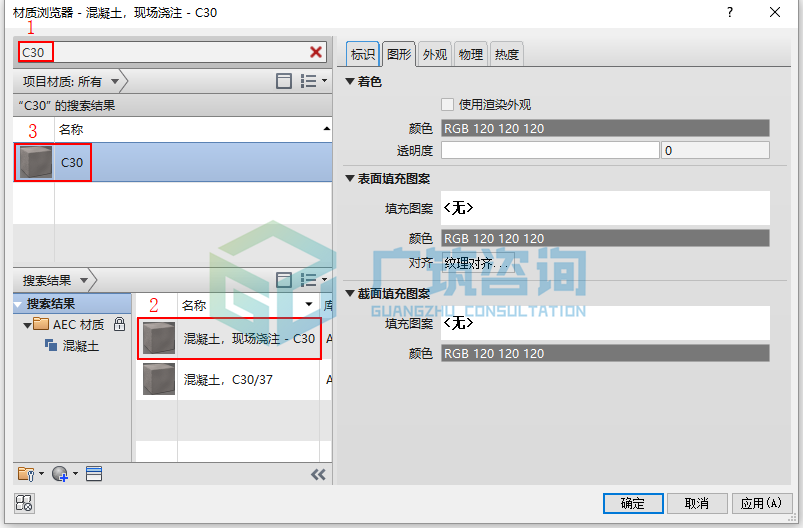

    搜索C30并将【混凝土，现场浇筑-C30】，添加到文档。

    最后重命名为C30（如图1-5）。

    图1-5

    5、保存文件
