在Revit中，混凝土结构的梁并不能自动剪切墙。墙的修改命令中有一个附着于底/顶部的命令，但是这个命令并不能用于将墙附着于梁底，因为我们在选择附着的主体时无法选中梁。如果不进行梁剪切墙的操作，又会导致墙的工程量出现错误。

    一般情况下，实现梁剪切墙的做法是用“修改”菜单中的“连接”命令，手动将墙与梁连接，这时梁会剪切墙，如果出现墙剪切梁，使用交换连接顺序功能进行修改。这样的方法缺点是一次只能实现一堵墙和一道梁的剪切，如果墙和梁的数量特别多，在视图中图元较多不容易选中的情况下比较容易出现漏选的情况，且操作量巨大。

    当然，很多的插件也可以做到梁自动剪切墙的操作。不在安装插件的情况下，仅仅利用Revit自带的可视化编程工具Dynamo，我们也可以做到，并且通过Dynamo与Revit的交互，希望可以给读者一些启发。

    1.在项目中启动Dynamo并安装Clockwork库

    在这里，我新建了一个新项目作为演示（项目可在文后下载），一个很简单的项目。通过下面的截图，我们可以发现梁并没有自动剪切墙（设置的墙顶标高是标高2，梁顶标高也是标高2）。

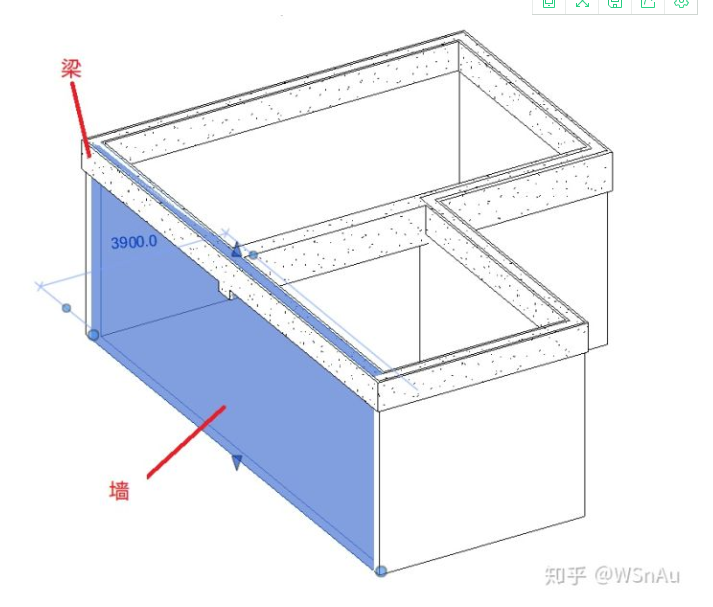

    梁墙剪切前

    接下来打开Dynamo，我们先安装一下需要用到的库。在Dynamo中找到“软件包”菜单，打开菜单后选择“搜索软件包”，搜索“Clockwork”，结果如下图所示。根据Dynamo的版本安装1.x或2.x。

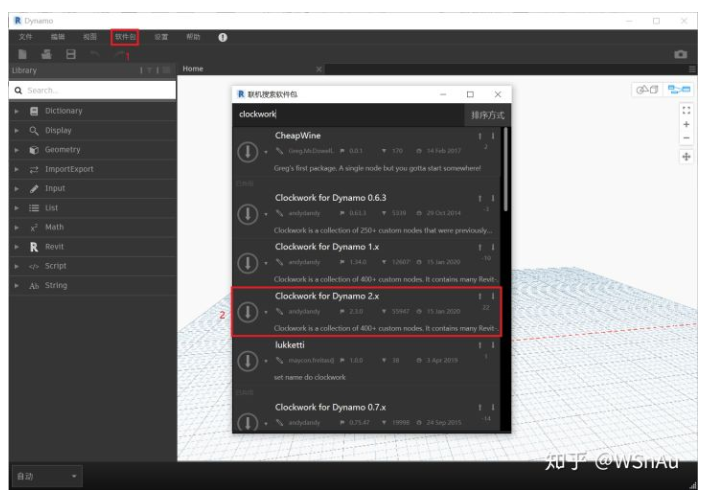

    安装Clockwork库

    2.选择所有需要剪切的墙和梁

    选择Revit中元素的方法有很多，我们可以使用“ModelElement”或“ModelElements”节点手动选择元素，也可以通过族类别（categories）或族类型（familytype）来进行选择。

    这里我们使用族类别来选择，可以一次性自动选择所有墙和梁。

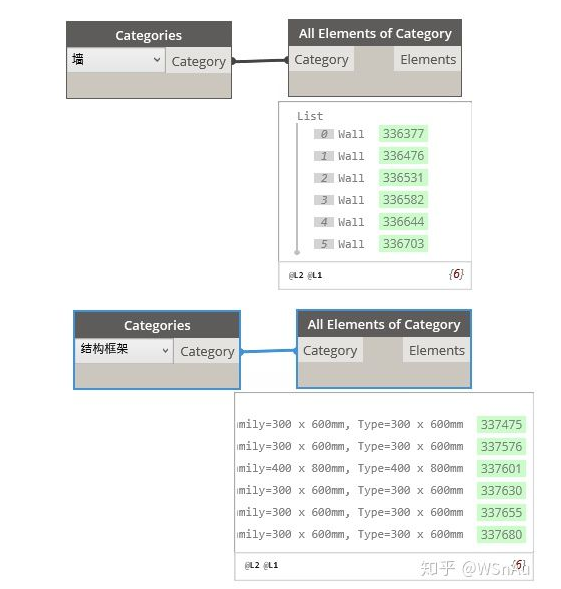

    选择所有墙和梁

    3.判断梁和墙的相交情况

    方法：使用“Geometry.DoesIntersect”节点判断相交。

    我们知道Revit中的元素图形和Dynamo中的图形是不互通的，所以我们使用上面的节点进行操作，需要先把Revit中的元素转化为Dynamo中的图元，使用的节点为“Element.Geometry”。

    在“Geometry.DoesIntersect”中我们运用列表的层级并选择“连缀”为“叉积”，这样我们将每一堵墙与所有的梁进行比较，得到6个子列表，每个子列表都是一堵墙与所有梁比较的结果。这一堵墙与所有梁比较后，存在相交为ture，否则为false，若存在多个ture表示该墙有多道梁与它相交。

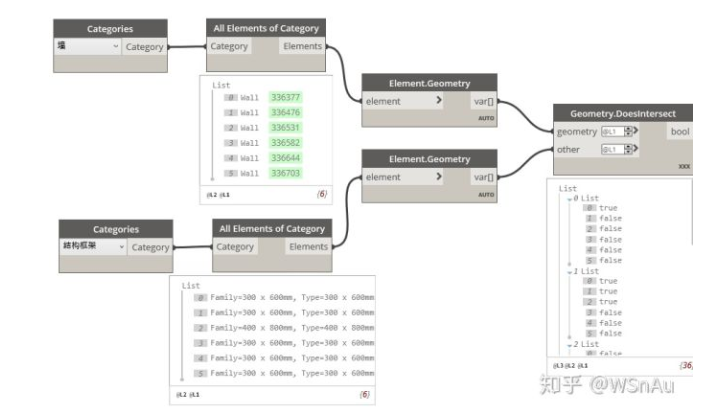

    判断梁和墙是否相交

    4.筛选出与墙相交的梁

    从上图中最后一个节点可以看出。一堵墙可能与一道梁相交，结果为ture（如0list）；也可能与多道梁相交，有多个判断结果为ture（如1list）。那么我们只需要使用“List.FilterByBoolMask”节点筛选出每道墙与哪些梁相交，然后用“连接”功能将它们连接即可实现梁自动剪切墙，如下图所示。

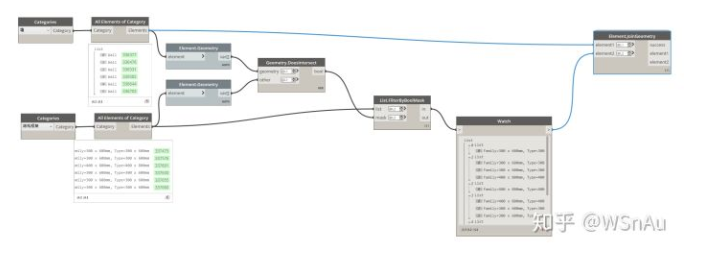

    完成剪切的所有节点

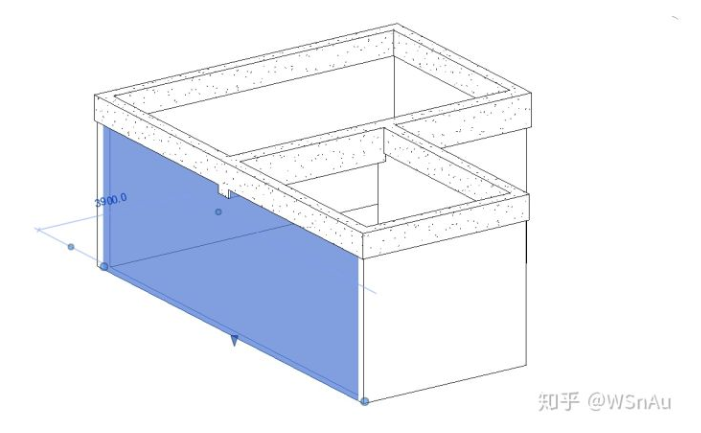

    完成剪切

    其中“Element.Geometry”节点来自于我们之前安装的“Clockwork”库，其实这个库中还有许多好用的节点，特别是直接对Revit进行操作的节点，读者可以好好探索一番。
