BIM技术在电气施工中的主体应用分析
1、电气施工中的基本组成部分
在整个建筑电气施工的设计中,主要包含强点、智能化和消防部分。而在这些内容中,往往会涉及大量的系统图、剖面图、施工总括图等,可以利用BIM技术将这些图像和信息进行整合,并在绘图软件中进行开发。同时,通过对各部分信息的汇总,还能建立整体的建筑工程模型,具有较高的精确度,对整个电气施工的开展有十分高的参考价值。现阶段的建筑电气设计离不开设计软件。一般情况,设计人员通过对RevitMEP软件和BIM技术进行结合,对建筑电气中的防雷接地保护装置进行设计,同时做好电气火灾自动报警机制以及照明系统、动力机制等系统的电气平面设计,提高设计的科学性和合理性,保证整个施工工程的安全。
2、电气施工整体工作流程进度的控制
在这一环节中,要对整体的施工流程进行明确的控制,必须准确迅速地传递信息,否则会直接影响电气施工各个环节的衔接.BIM技术软件能对平面图进行迅速有效的绘制,但是其中还必须获得族库的支持,否则难以保证与系统图相关的数据最终的准确度,并且整个BIM技术软件的自动处理功能也将难以实现。因此,在电气施工的整体工作流程控制中,还要建立族库,使之更好地为系统图服务,还要对族库设定相应的属性,进而科学地把握各个工作环节的数据传输过程,从而准确地分析各个阶段的施工内容,使工程施工进度得到控制。
3、电气施工的方案设计阶段

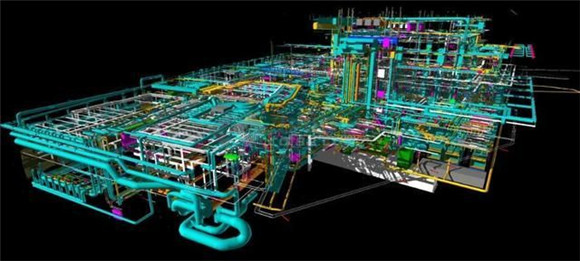

BIM技术在这一环节中的运用,主要体现在其可以根据业主的不同设计需求,了解考察相似的工程施工状况,尤其是这些建筑的施工结构和采用的设备,进而为该电气施工提供最适合的方案,也可以对现有的施工方案进行调整,实现高水准的方案设计。在整个方案设计的环节中,通过运用BIM技术可以对施工位置和施工面积进行分析,并对各个管道线路进行分析,确定最适宜的设计方法。对于整个电气施工过程,方案设计起到了最基础的作用,通过BIM技术,施工单位能将整体的设计文件设置为施工设计说明书,并且一般不需要运用专门的设计图纸。在很多单位的电气施工中,通常会将整体设计方案通过图纸完全地展示出来,但是这样的效果图只能展示基础的一部分内容,并不能反映建筑的结构以及其中的管道线路,而在实际的施工过程中,这些内容只能依赖于工作人员的想象设计。于是,出现了施工过程与图纸对应不上的问题,而且建筑内部的各个部位很难在这样的设计中连接起来。而BIM技术不仅能提供立体的施工方案设计,还能为建筑设计师的模型设计提供思路和数据,使他们的工作更加准确,建筑内的各个部位也能科学的连接起来,整体的电气施工效果不言而喻。
