    LumenRT是什么？

    LumenRT可以被称为“场景模拟软件”，它可以为数字化的基础设施信息模型创建一个真实的场景。从而将数字化的模型和“逼真”的场景结合起来，或者说，它是ReadlityModeling技术的一个应用。

    LumenRT为模型提供的场景包括景观、周围场景、天气效果、光线控制以及必要的人物、动物、交通工具、花草树木等丰富的景观库，以丰富你的场景。

    这些在LumenRT里创建的场景，可以提供动态的、实时的交互效果，可以在一个真实的世界里对我们的基础设施项目进行设计推敲、交流以及相应的模拟。

    LumenRT也包括了一系列的工具，可以帮助你对导入的基础设施项目信息模型进行材质赋予，并提供了丰富的、开放的材质表及其。

    LumenRT可以将模拟的效果保存为一张高分辨率的图片、一段模拟的动画，以及可以实时交互的场景，可以被用在虚拟现实等多个领域。

    LumenRT足够简单，足够强大，请不要把LumenRT当做软件来学，而是要把它当做游戏来玩。LumenRT软件下载试用，请关注本微信公众号，获得LumenRT软件试用下载。

    1.将工程信息模型导入到LumenRT

    LumenRT可以和很多的应用程序集成，包括MicroStaiton的各种应用程序，例如AECOsimBuildingDesigner、OpenPlant、Substation、PowerCivil等，同时也可以喝第三方应用程序进行集成，例如Revit、ArchiCAD等应用程序。

    当你在安装LumenRT时，系统会自动和已经安装的应用程序进行集成，如下图所示。在应用程序的菜单上，也会有相应的导出按钮。

    安装LumenRT时，应用程序集成选项

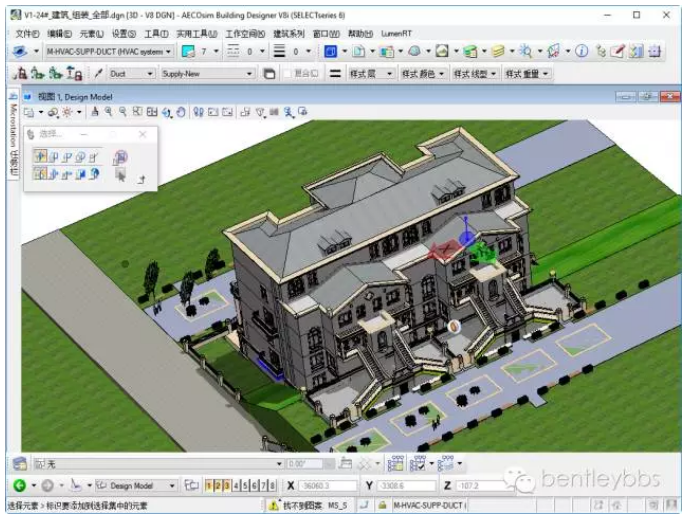

    LumenRT与ABD集成界面

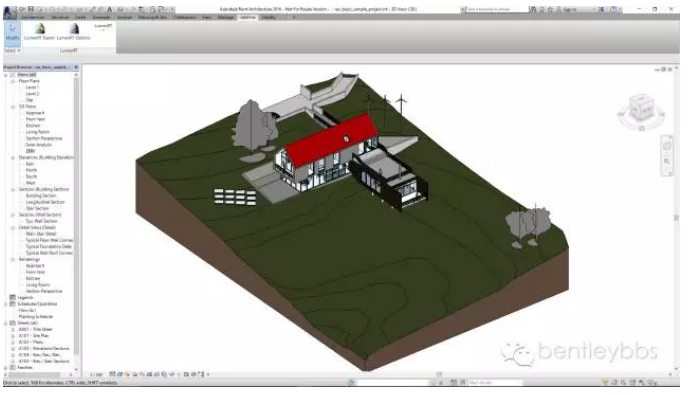

    LumenRT于Revit集成界面

    当我们的工程信息模型完成后，就可以使用LumenRT导出的选项，将模型导出到LumenRT里做后期的效果。

    在导出的菜单里可以使用“LumenRTOptions”选项，让你选择场景，已经控制初始的场景细节。

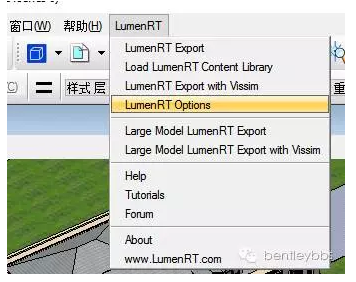

    AECOsimBD导出菜单

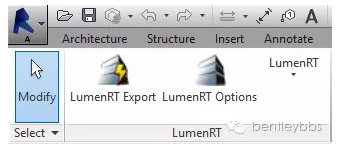

    Revit导出菜单

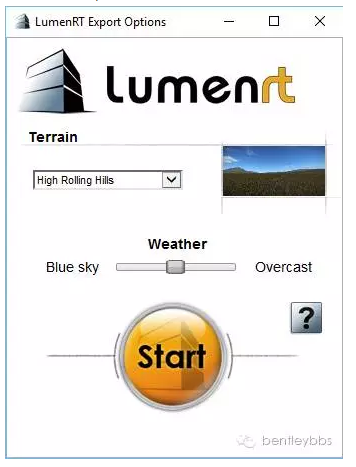

    导出选项设置

    LumenRT选项让你选择一个特定的场景和天气类型，例如，在下面的例子里，我们将选择

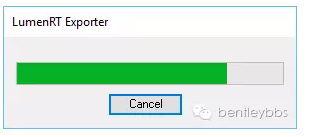

    “HighRollingHills”作为默认的场景来输出我们的工程模型。点击“Startbutton”开始输出过程。

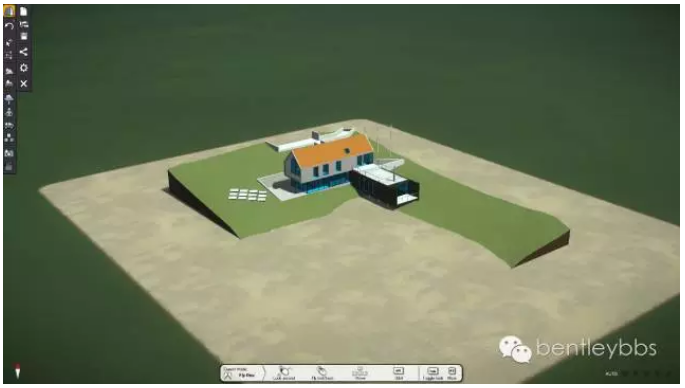

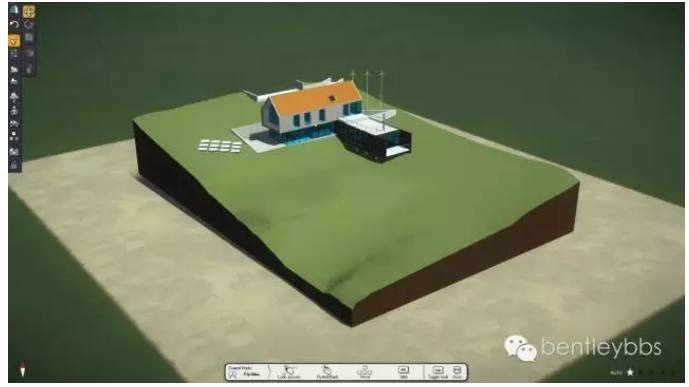

    模型导出到LumenRT完成后，会自动打开选择的场景。

    2.在LumenRT里调整模型

    很多时候，由于在应用程序中标高设置问题，导入到LumenRT后，模型的位置会过高，我们可以调整它的高度，以于LumenRT的场景地面想匹配。

    我们可以在左面的主菜单里点击“iontool”工具。

    在点击“iontool”后，选择“Movetool”然后选择导入的模型，如下所示。

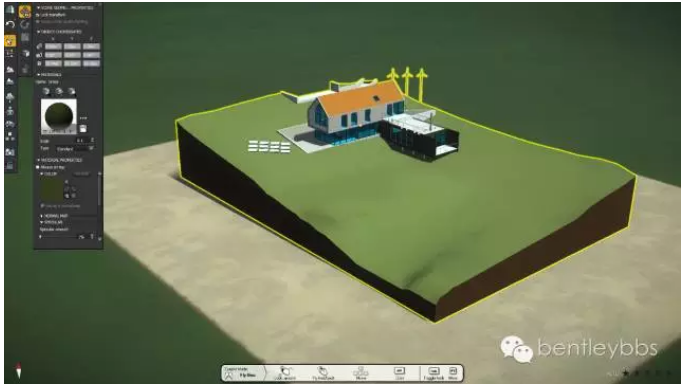

    一旦选中模型，“Objectpropertiesdialog”对话框打开，如下图所示，，将“LockTransform”选项解锁，以便于可以移动模型。

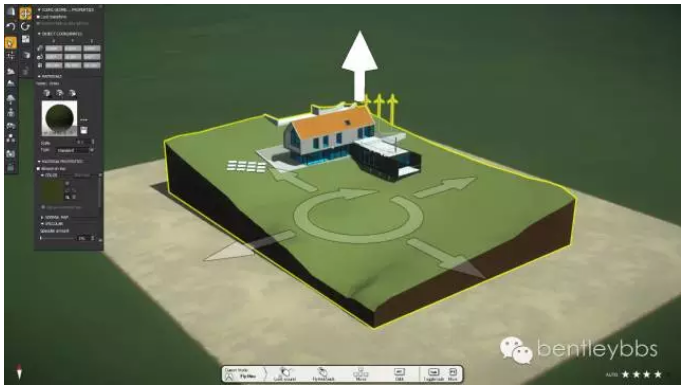

    现在你可以通过点击箭头来垂直移动模型

    例如，将模型移动到场景地面以下。

    3.匹配场景和模型

    很多时候，我们需要将场景的地面与导入的地形进行匹配。

    3.1.对场景地面进行调整

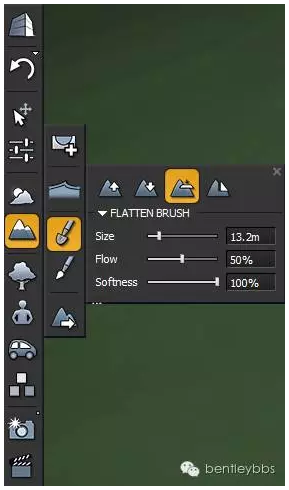

    在主任务栏选择“Terrain&Ocean”，当它展开时，选择“SculpTerrain”工具，然后再选择“Flatten”工具，如下图所示。

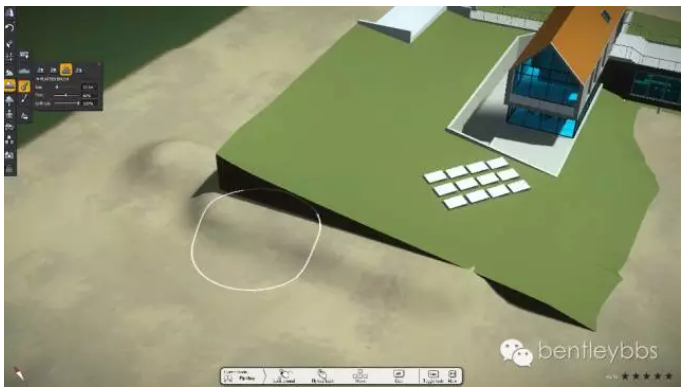

    通过鼠标的拖动，可以多次调整场景地面与工程模型的场地相匹配，这个过程，可以调整笔刷的半径，以及边缘的曲度。

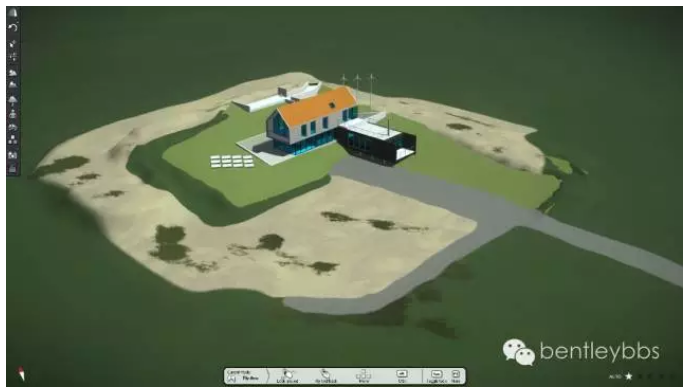

    经过调整后，你可以得到如下的效果，当然，你可以更加精细的控制边缘。

    旋转模型到不同的角度，选择不同半径的笔刷来对场景的地面进行处理。你可以选择“Raisebrush”工具来升高地面。

    3.2.对场景地面赋予材质

    LumenRT提供了一个“PaintTerrain”工具，让你来直接对场景的地面赋予材质。

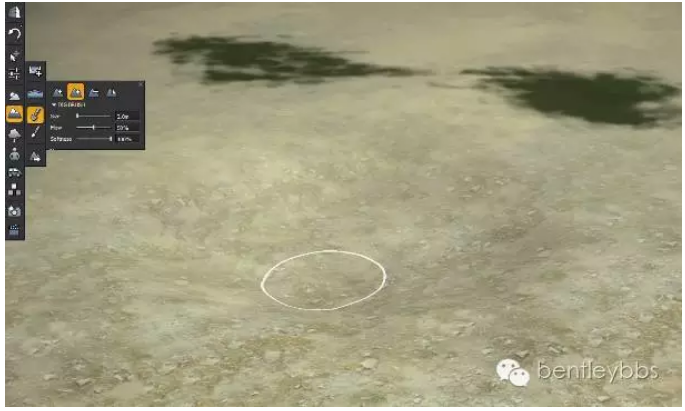

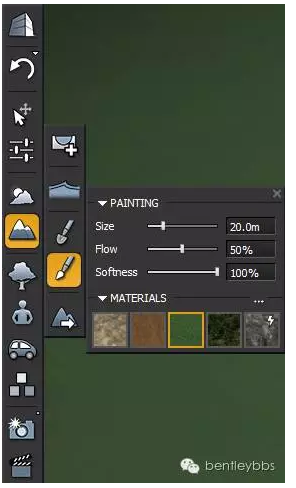

    从左边的主菜单里，选择“PaintTerrain”工具，并且选择“Seasonalgrass”材质，来对地面进行材质赋予操作。

    你可以根据你的需要，来使用不同的材质类型，来设置场景的地面。

    3.3.挖坑操作

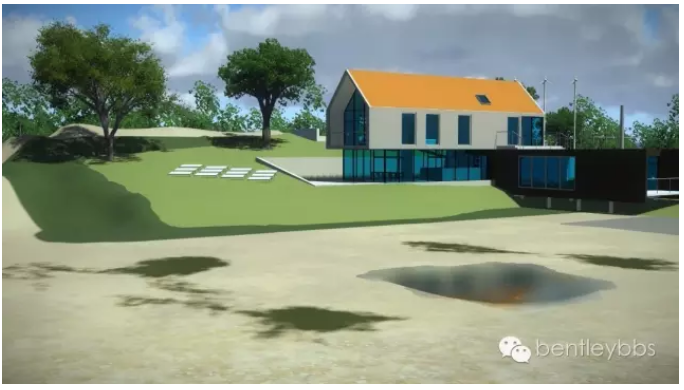

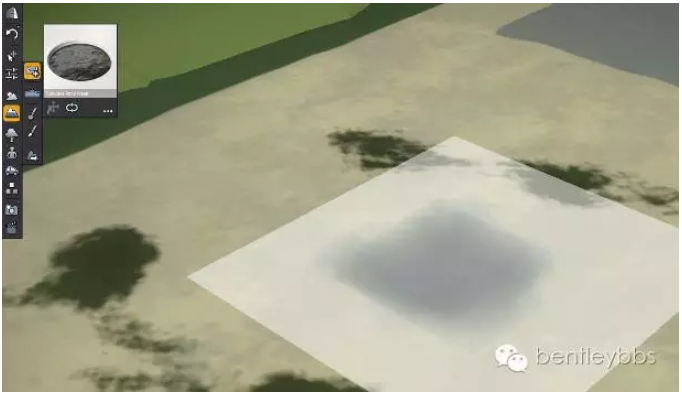

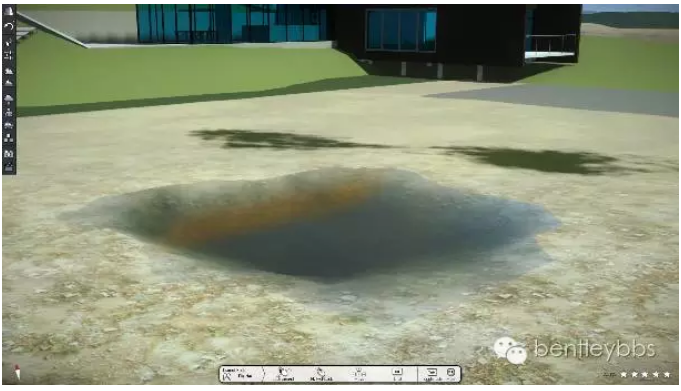

    同样是对场景地形的操作，你也可以使用“DigBrushtool”工具来挖一个坑，坑里后续还可以放上水。

    在挖坑后，你可以使用“AddWaterBody”工具来添加水，当然，你可以控制水面的高低。

    水的位置可以使用移动工具来进行调整，效果如下。

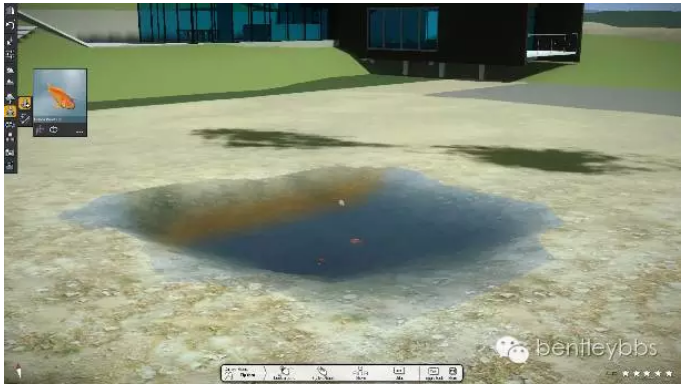

    水加完后，你可以使用“AddCharacter”工具，往挖好的池塘里放置几条鱼，使场景更加真实，如果池塘足够大，或者坑足够大，你还可以放只船。

    3.4.放置树木配景

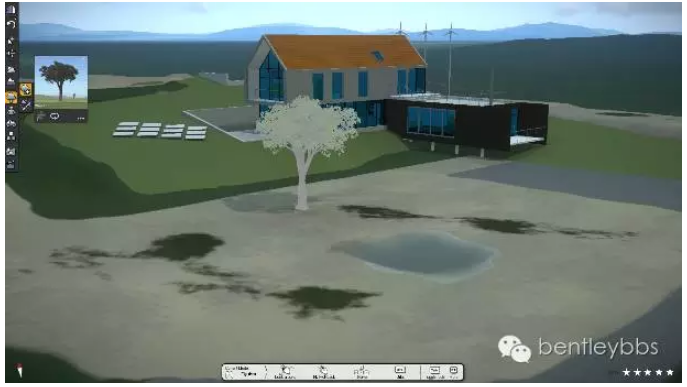

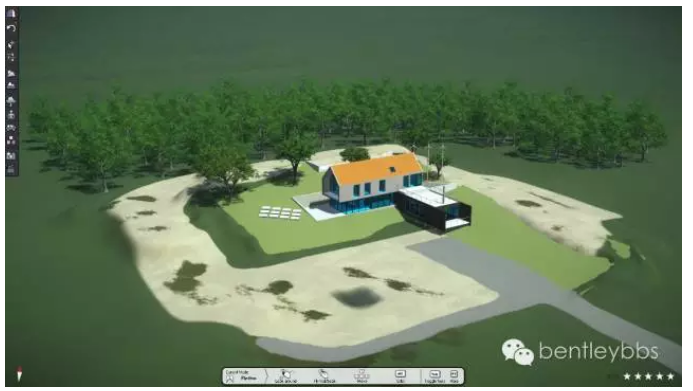

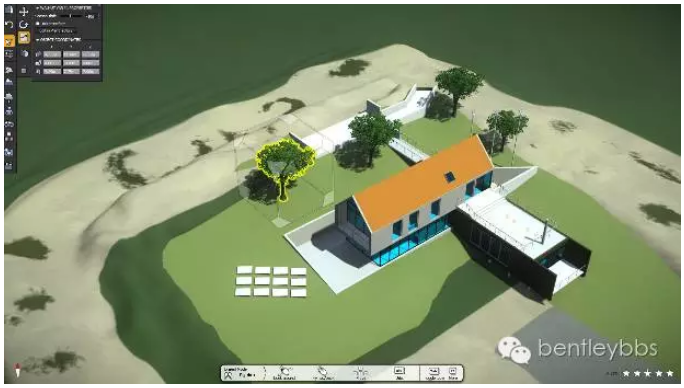

    为了使场景更加真实，你可以使用“AddPlanttool”工具来放置树木。

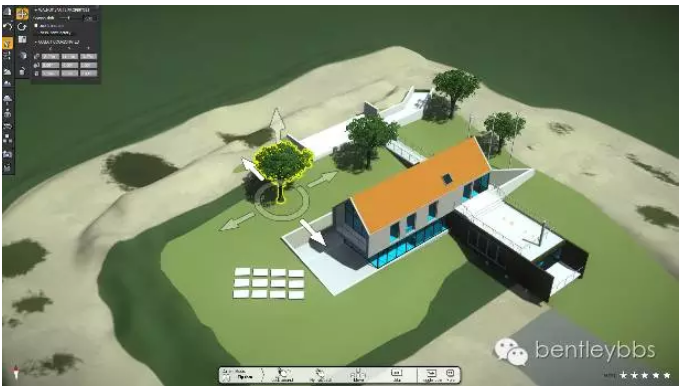

    放置的树木会自动匹配地形高度，你也可以使用选择工具对树木的位置进行调整。

    你也可以使用“Sizetool”工具，对树木的大小进行调整。

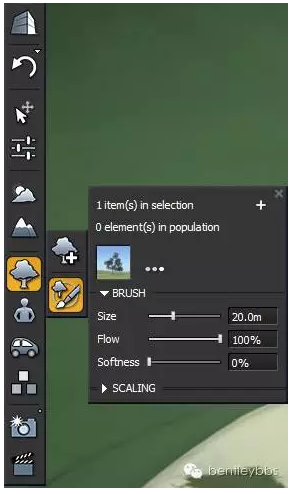

    使用“Paintinstancetool”工具，可以随机的防治你选择的一批树木，它是根据你选择的笔刷大小来随机的放置你选择的构件。

    我们可以通过移动笔刷，快速的放置一批树木，树木的种类取决于你选择的多个对象，系统随机放置。

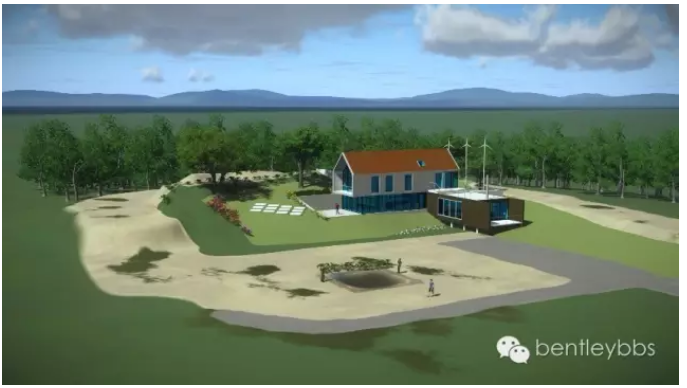

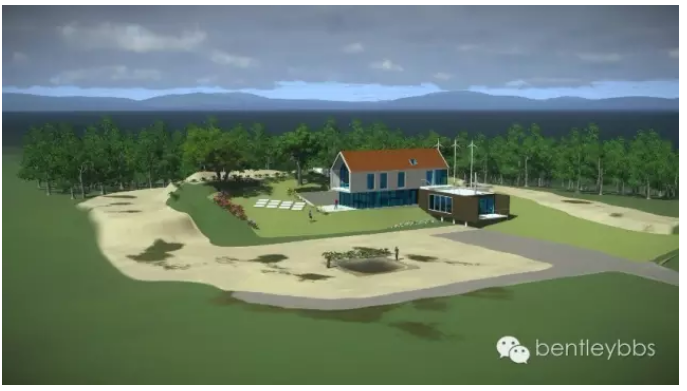

    经过添加不同的景观因素，场景变得愈加真实。

    3.5.放置植被

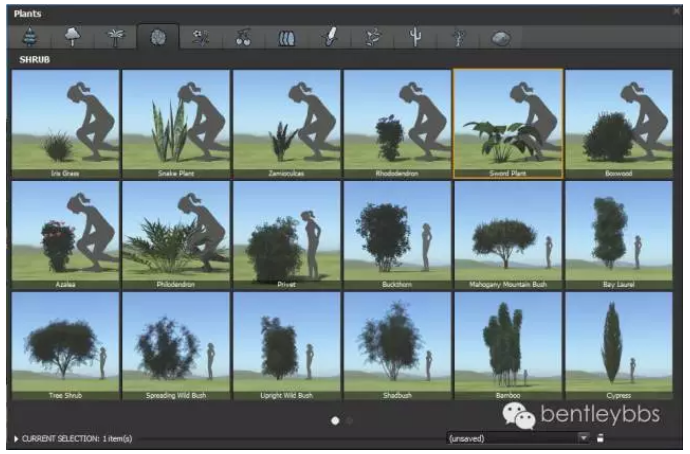

    植被是和树木相同的放置方式

    3.6.放置人物

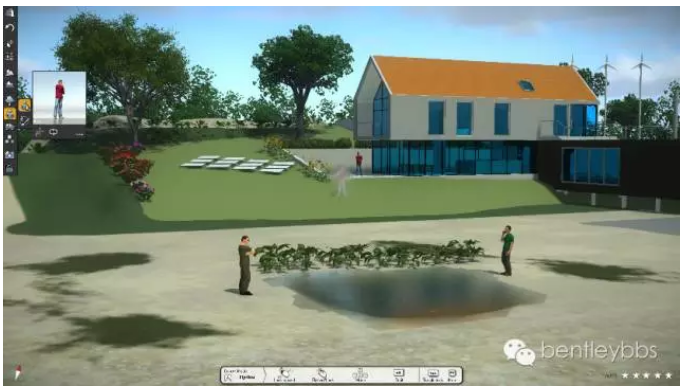

    我们可以放置一些人物来使场景更加生动，如下图所示。

    你可以简单的通过the“Addcharacterstool”工具来放置人物，无论是树木、植被还是人物都可以通过“ion”工具来调整位置，高度。

    3.7.根据路径放置人物

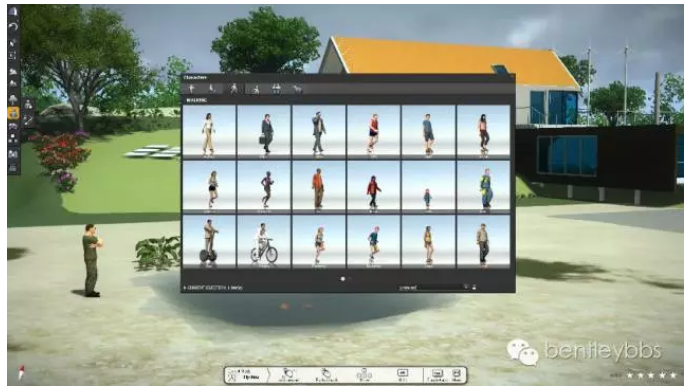

    在“Placecharacters”对话框里，选择“Walkingcharacters”。

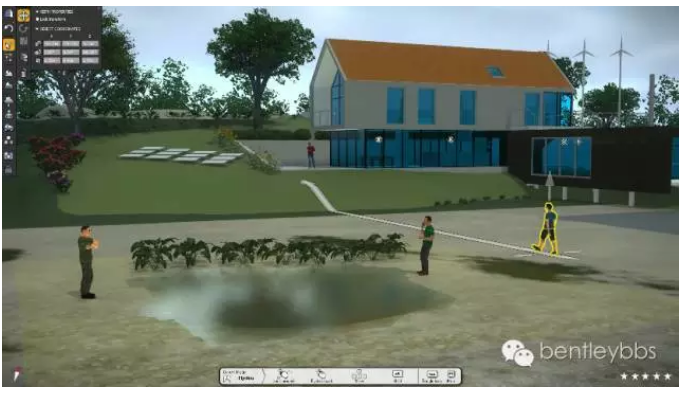

    选择一个人物，放置在地面上，人物的行走路径会自动匹配地面。

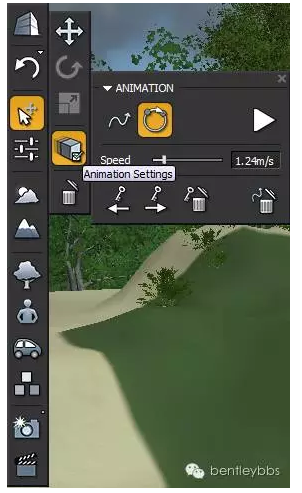

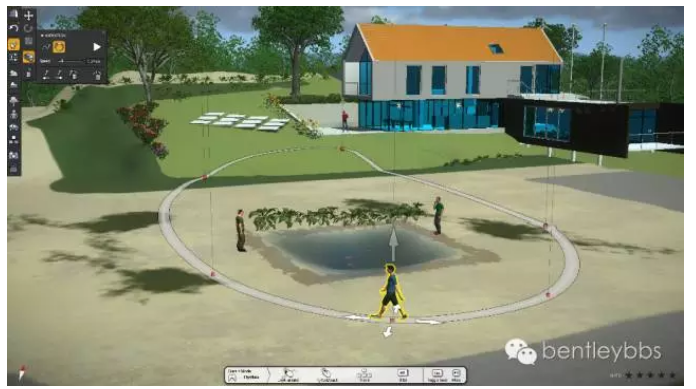

    如果需要，你可以修改人物的路径，你可以首先选择人物，然后选择“Animationsettings”选项。

    你可以选择路径，然后对其进行修改。

    4.修改工程模型的材质

    无论是在AECOsimBD还是在Revit里，我们创建三维模型时，都有相应的材质，在导入LumenRT时，我们可以对这些材质进行修改。

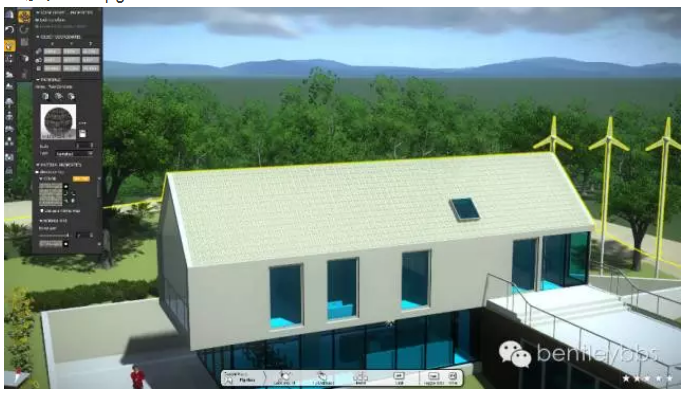

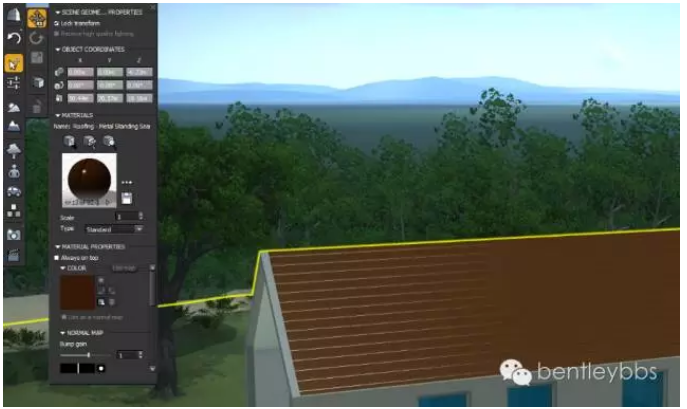

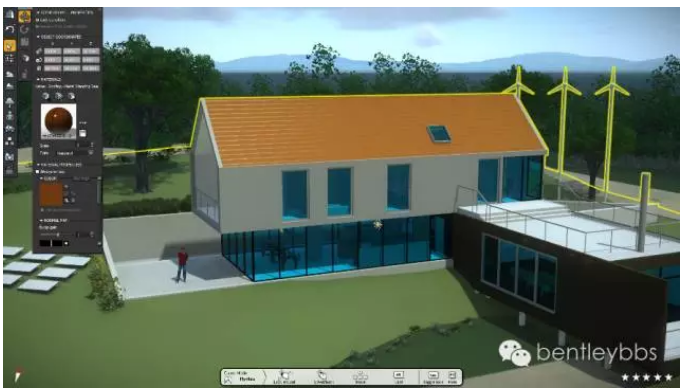

    例如我们要修改屋顶的材质。使用“ion”工具，选择屋顶，在材质编辑器里显示工程模型的原有材质。

    现在我们可以调整材质的颜色。

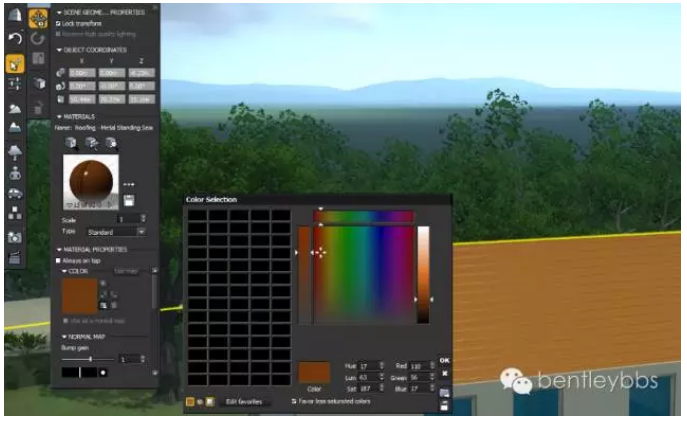

    在“Colorion”对话框，可以调整如到如下图的效果。

    当然，我们可以用新的材质来代替原有的模型材质。

    选中屋顶后，选择“browse”图标，进入LumenRT材质库，选择“oldroofmaterial”并且修改“Bumpgain”。

    5.修改环境设置

    5.1.调整时间

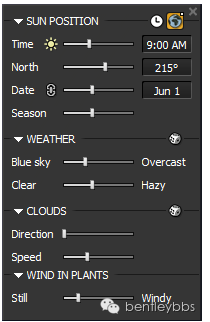

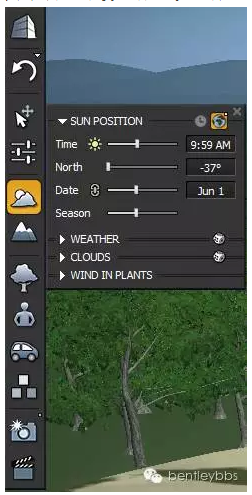

    为了调整环境，你可以选择“Sun&Atmospheresettings”工具。

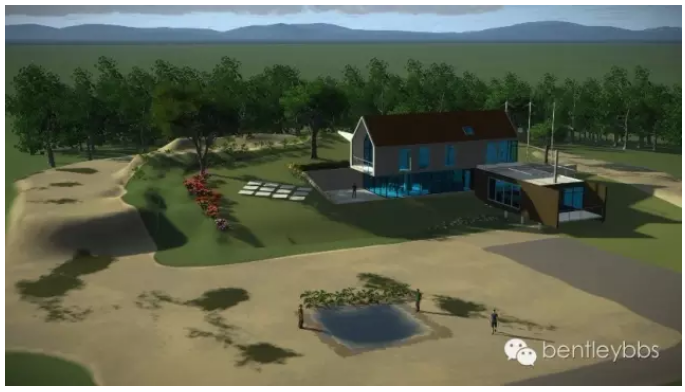

    例如，我们调整从上午10点调整到下午5点，你可以发现场景的变化。

    下午5点的场景Hourmodifiedat5:00PM

    5.2.调整北向

    首先，让我们将时间调整到上午9点。

    借着，我们调整北向的角度为215°

    你会发现建筑物阴影的变化。

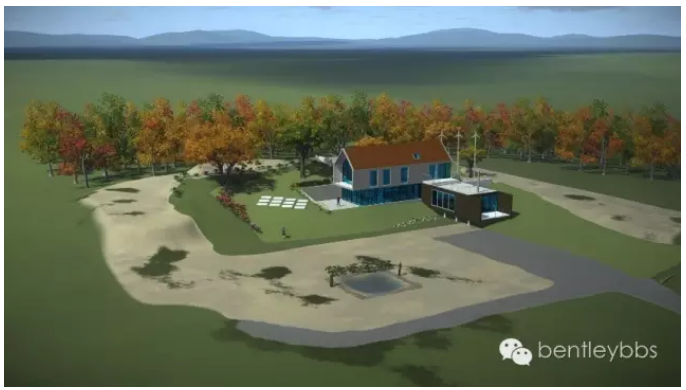

    5.3.调整季节到秋季

    季节调整后，你会发现树木的变化，需要注意的是，放置树木时，分为Season树木和常绿的树木。

    5.4.降低云量

    让我们调整季节到夏季，然后更改天气到“Bluesky”，这时，你会发现，天空中的云消失了。场景中的光线也会发生变化。

    改变前的天气

    改变后的天气。

    5.5.云选项

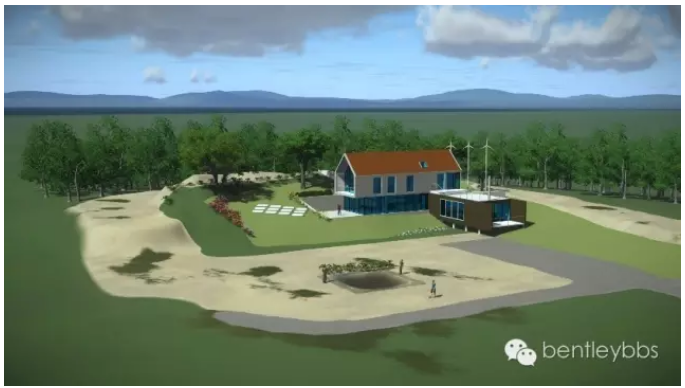

    当设置为“Overcast”时，天空中会出现很多云,作为动态的效果，你可以修改云运动的速度和方向。

    你也可以调整风的效果，树木可以随风摆动。

    6.完善场景

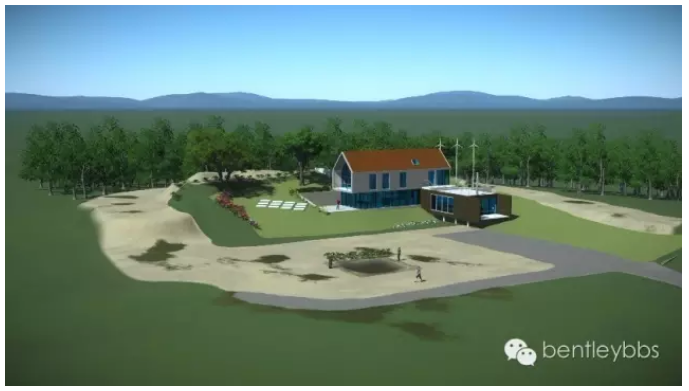

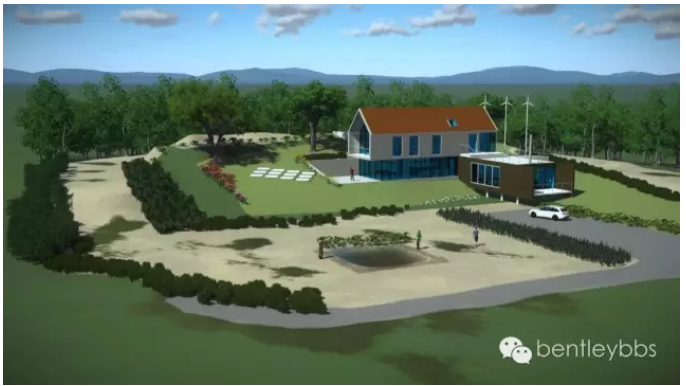

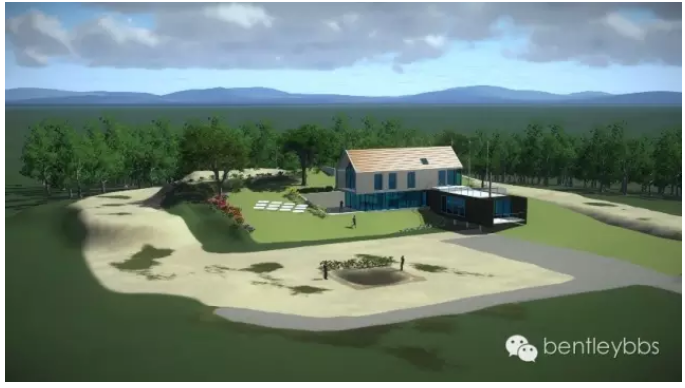

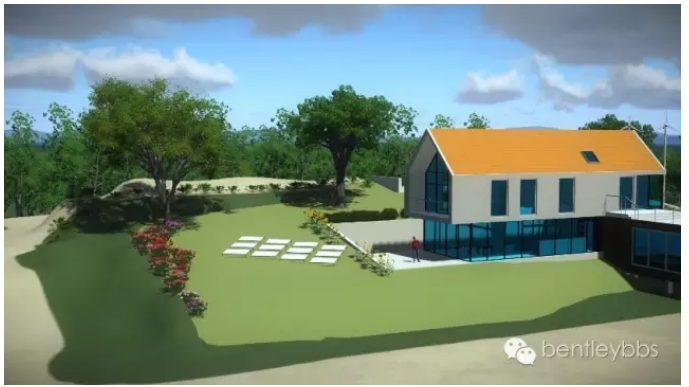

    为了完善场景，你可以添加更多的植被。

    我们也可以得到更多的效果。

    7.项目交流Communicatingtheproject

    我们为何来做这些效果，更多的是为了交流项目，我们可以将项目保存为一个图片，一段影片或者一个动态的场景。

    7.1.保存图片

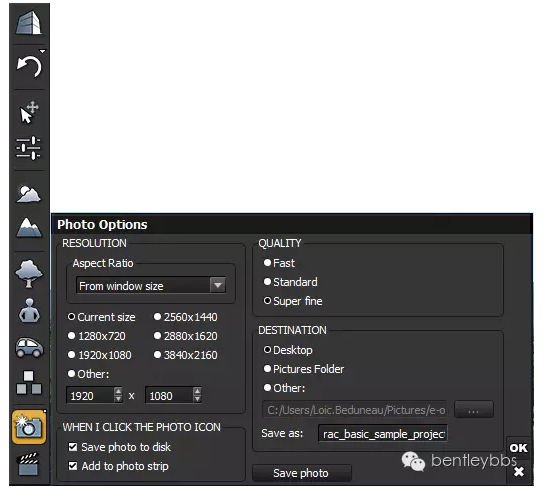

    从主菜单中选择相机，显示“PhotoOptions”选项。

    7.2.创建动画Animationcreation

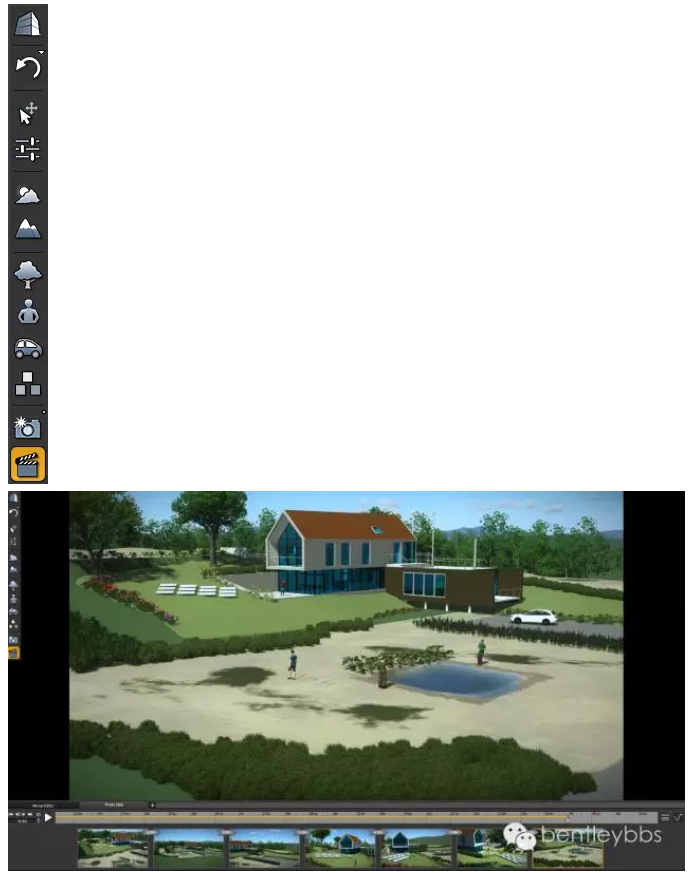

    选择the“MovieEditor”工具，出现的界面如下。

    为了创建一个动画，最简单的是创建一个关键帧动画。我们可以移动相机来改变场景，然后选择?Addkeyframe?

    新的关键帧图片已经被创建，并出现在动画的时间线上。

    为了输出影片，你可以选择“ExportClip…”

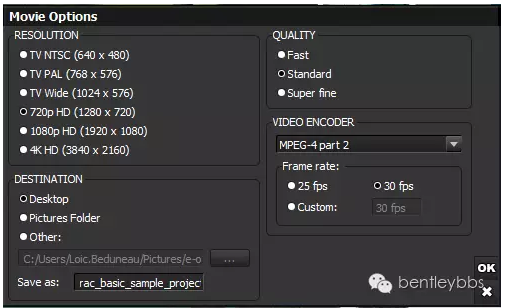

    你可以通过“MovieOptions”设置输出影片的选项，以适应不同的播放需求。

    7.3.发布交互式场景“LiveCubes”

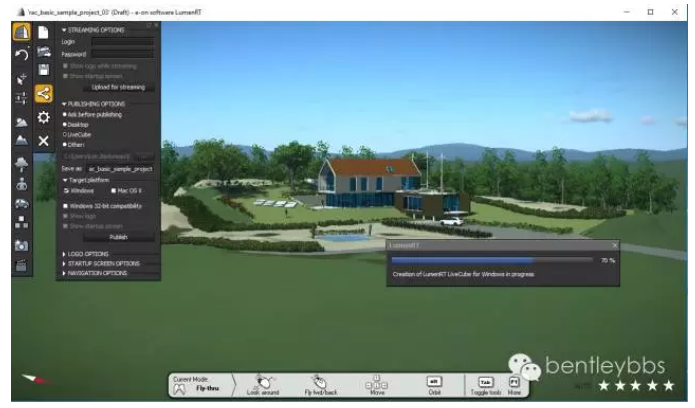

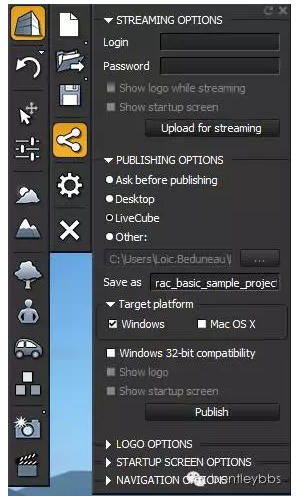

    从主菜单中，选择“Share”工具。

    在这个案例中，我们发布了一个完全独立的交互式场景动画，这是一个Exe的文件，而且可以支持windows和MAC系统。无需安装LumenRT就可以交互式的浏览这个场景。

    最后总结一句，不要把LumenRT当做一个软件来学，而要把LumenRT当做一个“游戏”来玩。
