    视图范围是一个很重要的概念，但是对于初学者，顶和底比较容易理解，那么视图深度是什么呢？

    视图深度：指定标高间设置图元可见性的垂直范围。

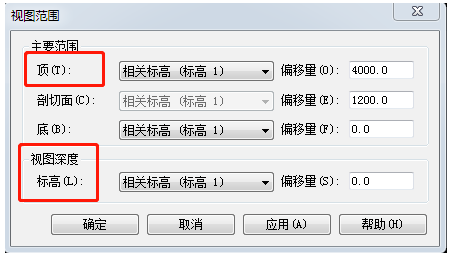

    其实更准确的说，视图的可见范围是主要范围的顶部与视图深度，在这个范围内的构件正常都是可见的（除了跟剖切面相关类别的构件）如图1所示。

    图1

    关于在项目中视图深度的应用，个人觉得有两处值得大家留意一下，如果要更细致的了解，请查阅帮助文件。

    在主要范围底与视图深度之间的构件，可以点选，但是框选选不中。

    需要出图，或者对线型有较高要求时，这个区域构件可以单独设置线型线颜色等。

    如何设置？

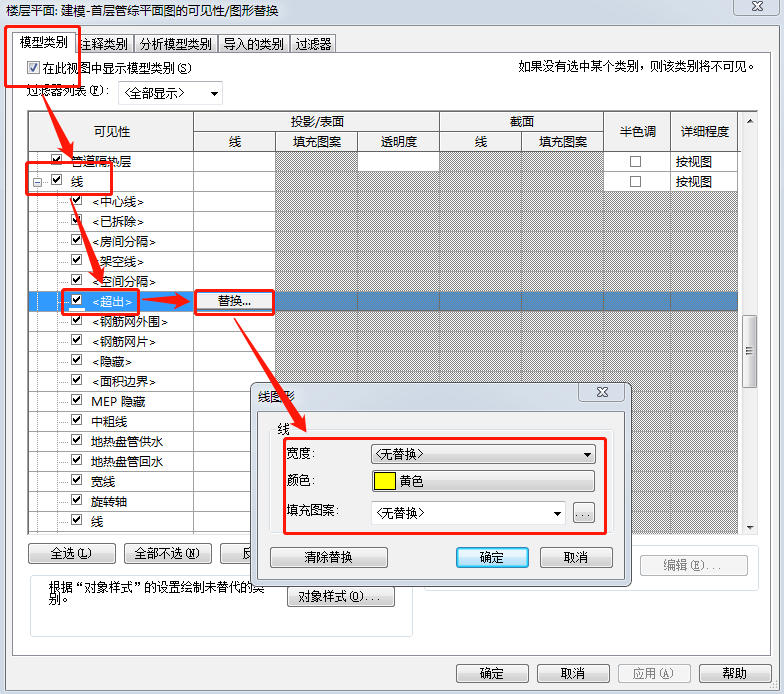

    软件规定，这个区域构件的显示由vv可见性替换中线下面的超出来控制，如图2所示。

    图2

    设置完成后，视图中线的颜色线型即发生变化。

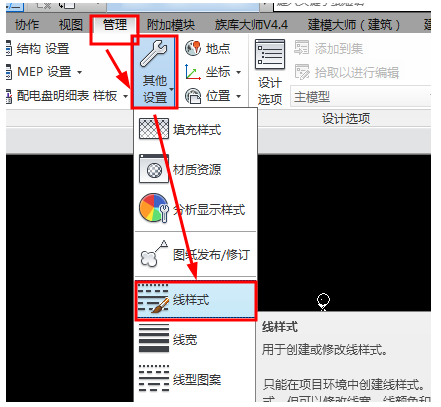

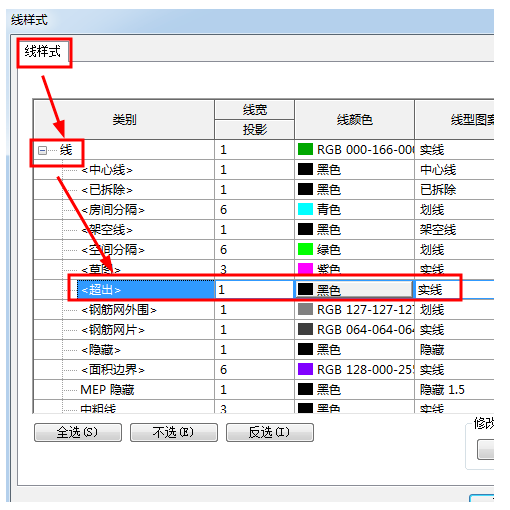

    当然，也可以在管理→其他设置→线样式中对项目中的超出线统一设置，需要注意一下优先级，如图3、4所示。

    图3

    图4
