文章来源：广筑BIM咨询

    一个好的工艺动画项目需要团队密切配合，其中包括：

    脚本策划师，三维建模师，灯光材质师，动画渲染师及后期制作特效师。

    在制作工艺动画的工作中，动画团队需要充分了解客户得制作需求，有时还需要专业工程师介绍工艺流程，确保动画工序准确。

    具体流程分为如下几步：

    1、脚本确定

    客户相关资料收到之后，与客户沟通，撰写优化确认文案中解说词。脚本分镜里包括镜头号，景别，解说词，画面表现方式及效果，时长及图例等。

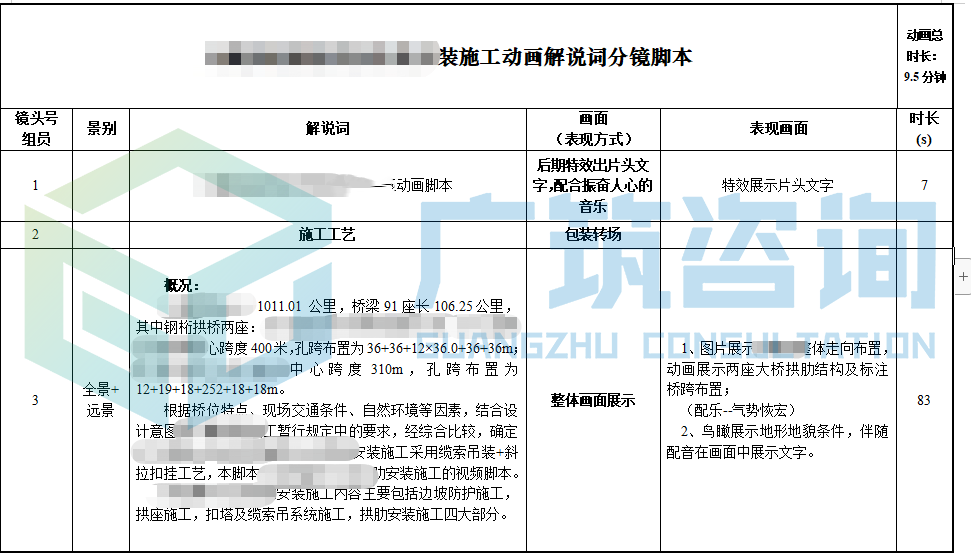

    分镜脚本展示

    2、建模

    主体建模工作是将客户提供的平面图纸资料等在3dmax软件中用三维立体模型展现出来。

    在创建模型时，将CAD图纸直接导入到3dmax软件中。

    （下面我要开始专题了！）

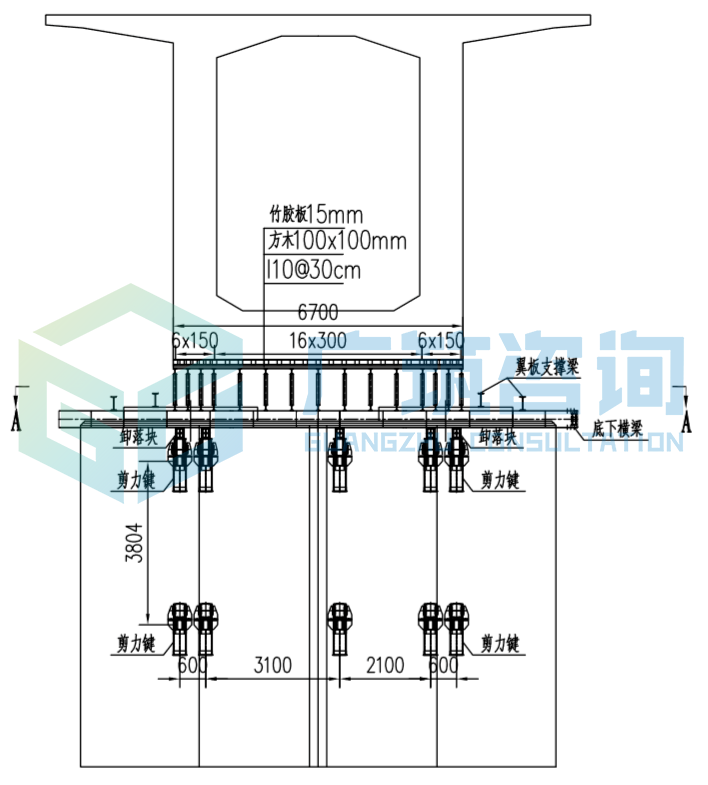

    CAD图纸

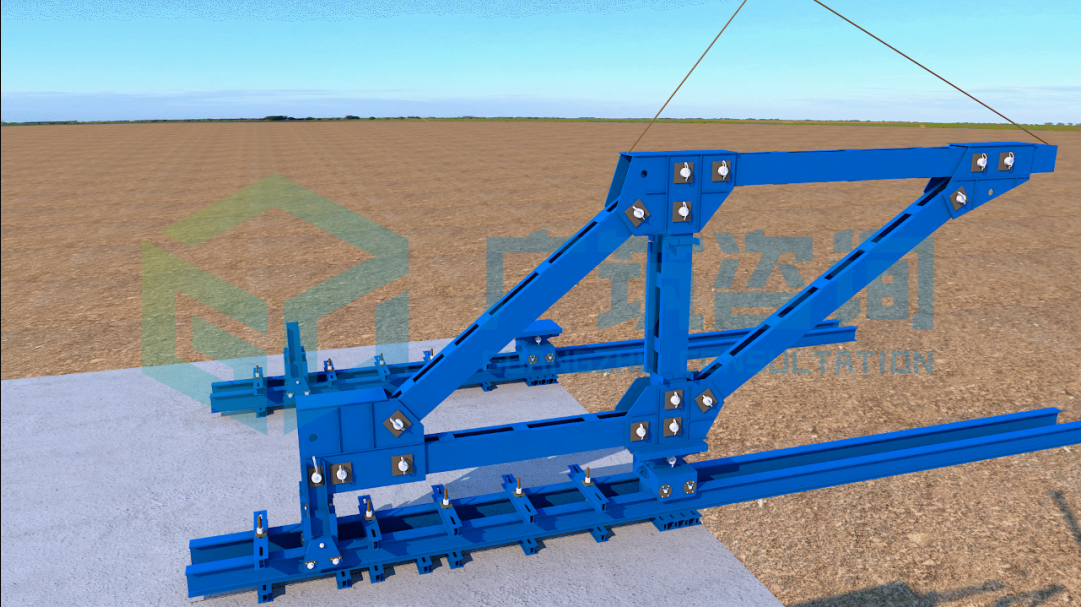

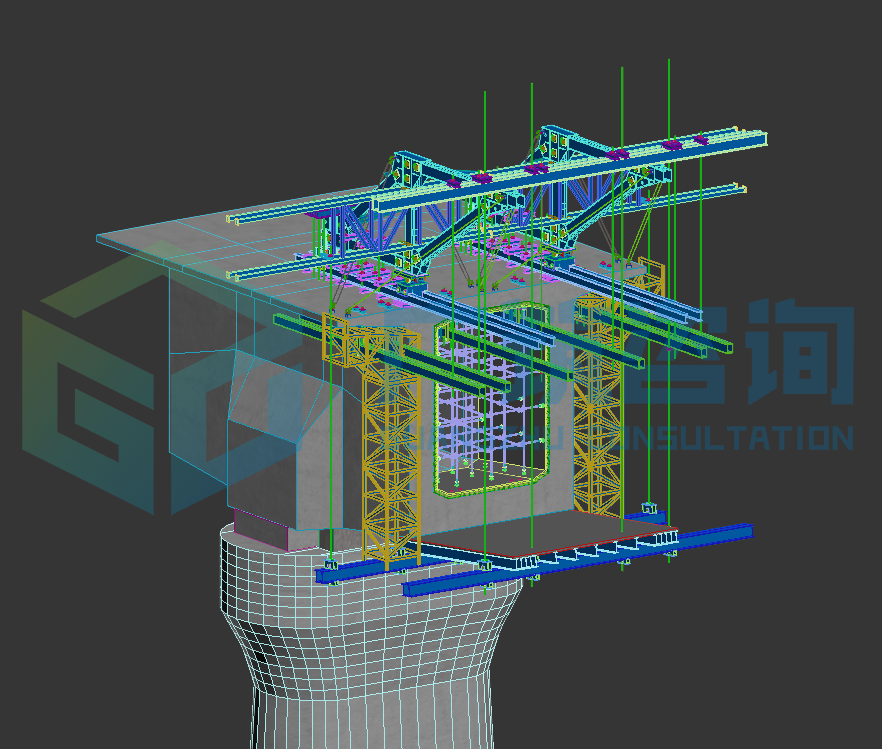

    工艺模型

    场景建模根据不同的项目需求画建出不同的场景，场景的制作常见的有添加配楼配树及配车，画建出道路，内景道路斑马线，行车线，路灯，球形天空等等，营造主体模型周围的环境。

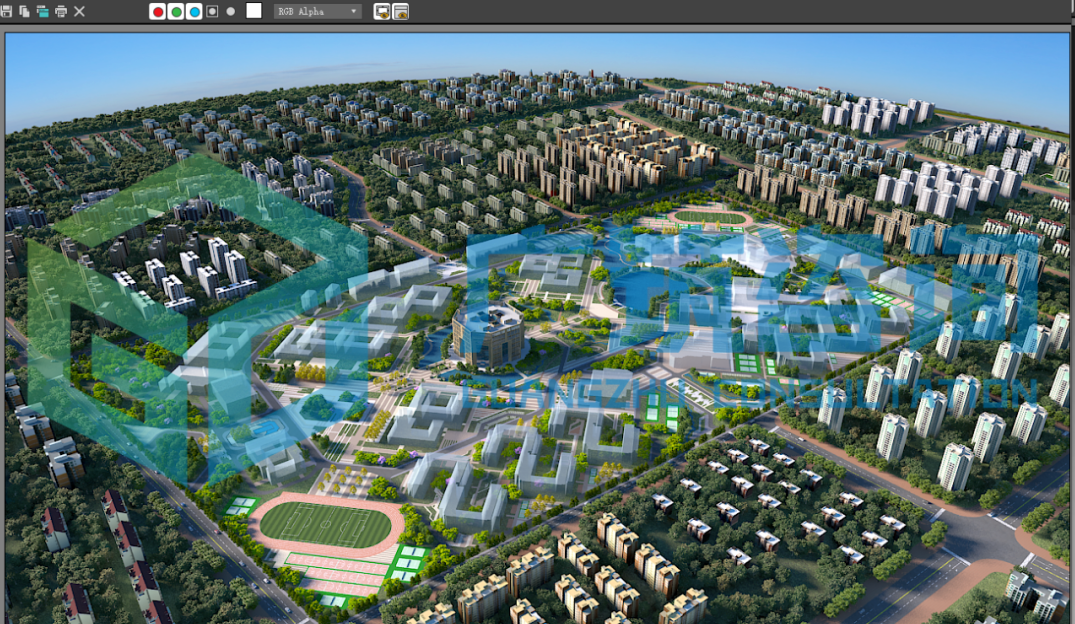

    场景静帧展示图

    3、材质+灯光

    在3dmax中使用材质编辑器，根据需要调整出不同质地、色彩明暗和凹凸纹理的材质。

    也可以直接使用真实效果的图像贴图，直接赋予模型，使模型效果更加形象逼真。

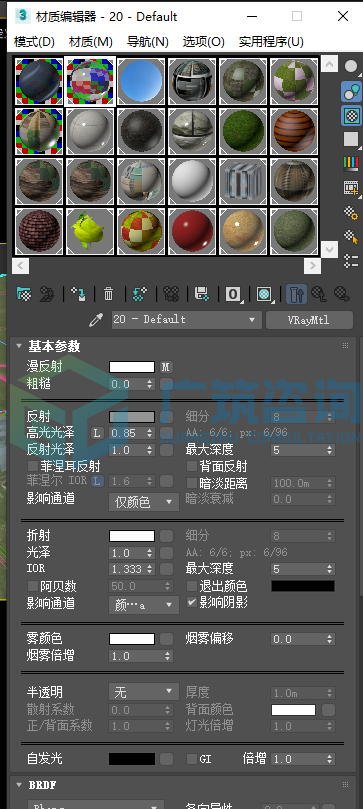

    材质编辑器展示

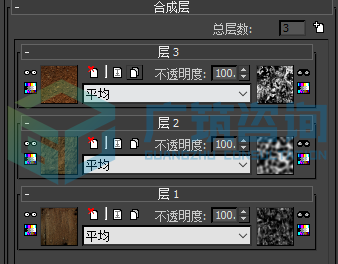

    材质贴图合成版面展示

    灯光可以模拟任何环境的光线空间效果，如清晨，中午，傍晚，夜晚，春夏秋冬的场景的环境气氛。

    春夏秋冬动画效果图

    4、预演动画+渲染

    动画包括摄像机镜头动画和构件工艺原理动画两部分。

    摄像机动画需要在场景中给摄像机添加关键帧并设置运动轨迹，摄像机的运动轨迹要完全按照前期策划阶段的分镜脚本来设定。

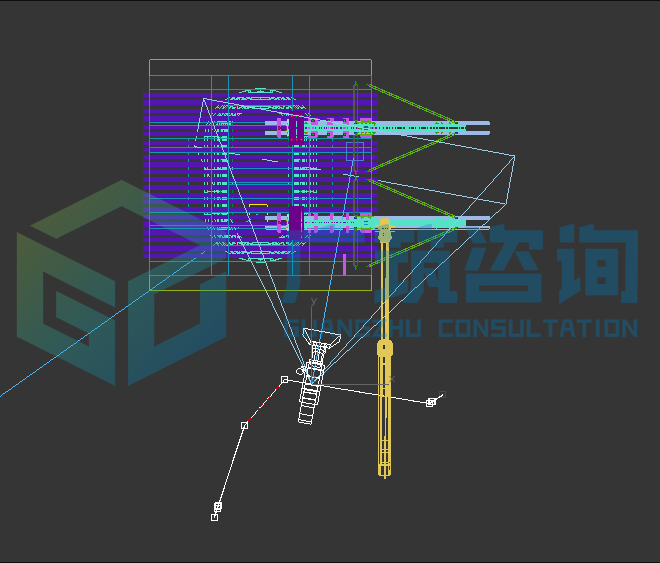

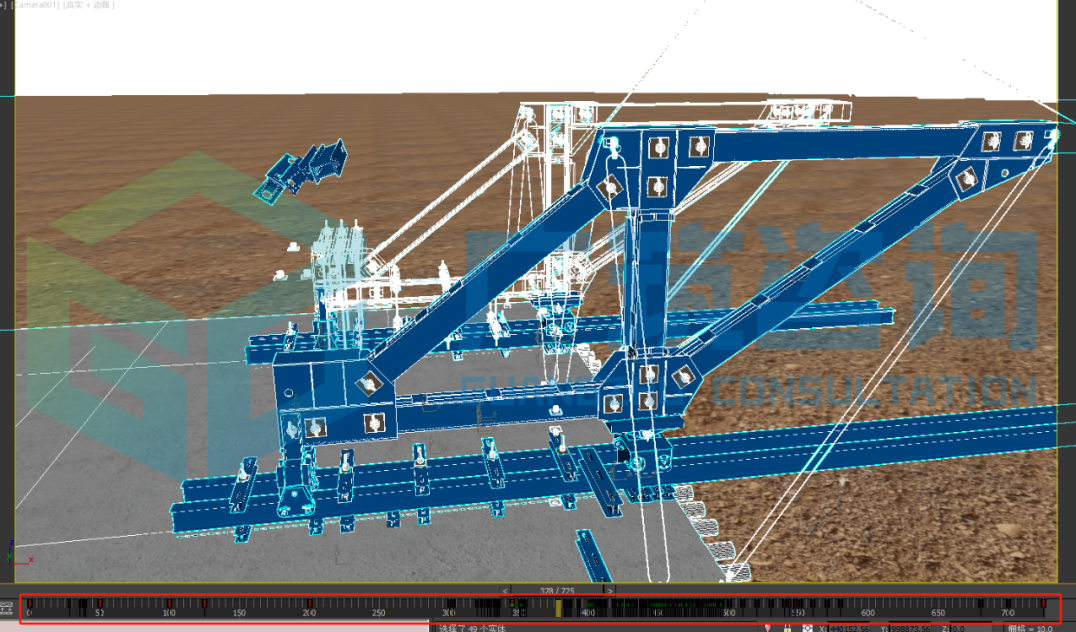

    摄像机运动轨迹

    构件的运动动画要按照工艺流程来设定，制作人员要充分理工艺流程才能做出真实、自然，让客户满意的动画效果。

    动画生长静帧

    动画生长渲染后效果

    渲染输出是动画效果呈现的关键步骤，经过模型创建、材质和灯光、摄像机动画调整后，最后就要通过渲染才能把每个镜头动画转化为视频影像。

    渲染输出是一项庞大、耗时的过程，复杂场景渲染往往需要花费很长的时间才能完成。

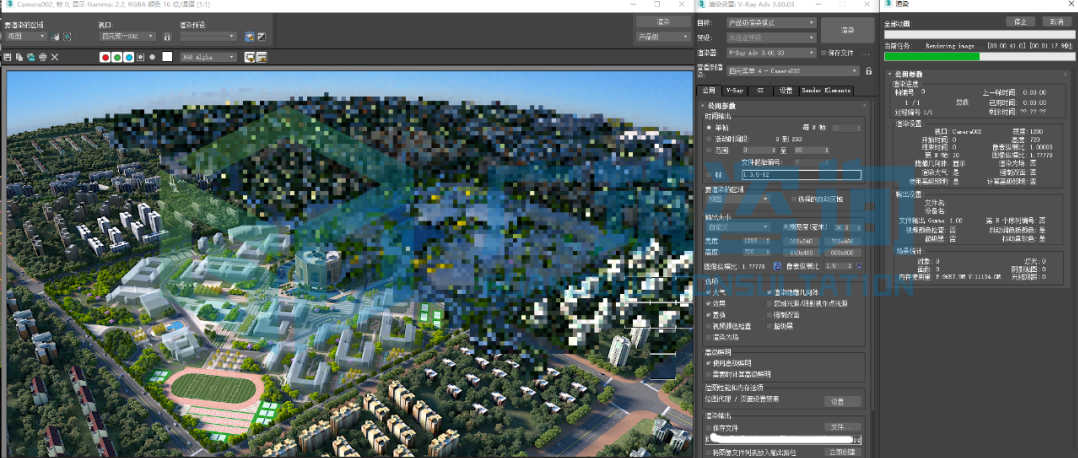

    渲染中的效果

    最后渲染输出的形式是带通道的PNG或TGA格式的图片序列，而不是视频格式。

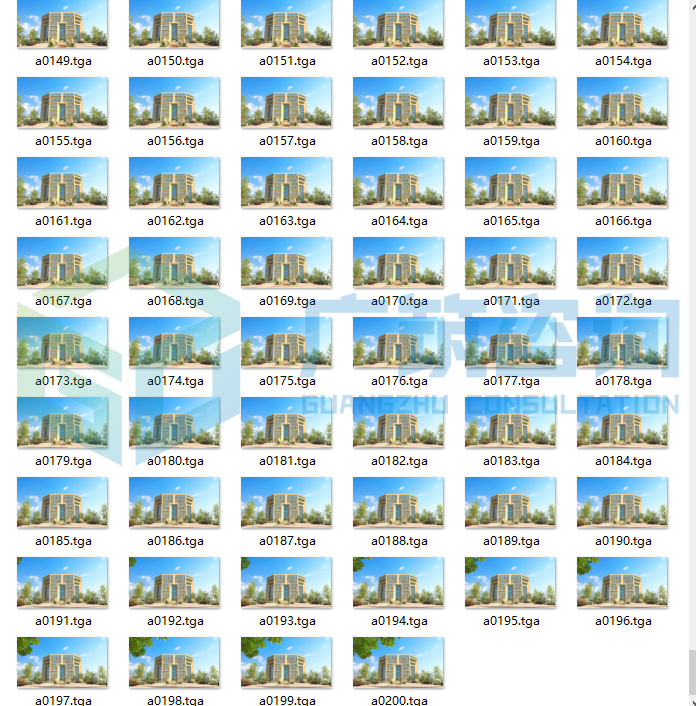

    图片序列帧

    最终成图

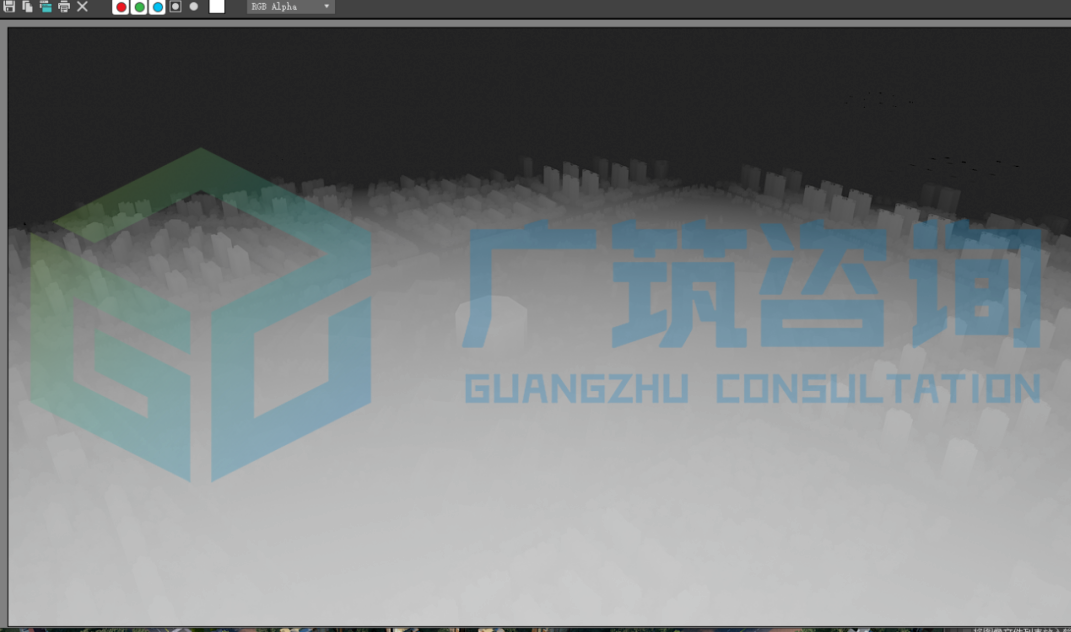

    Z通道

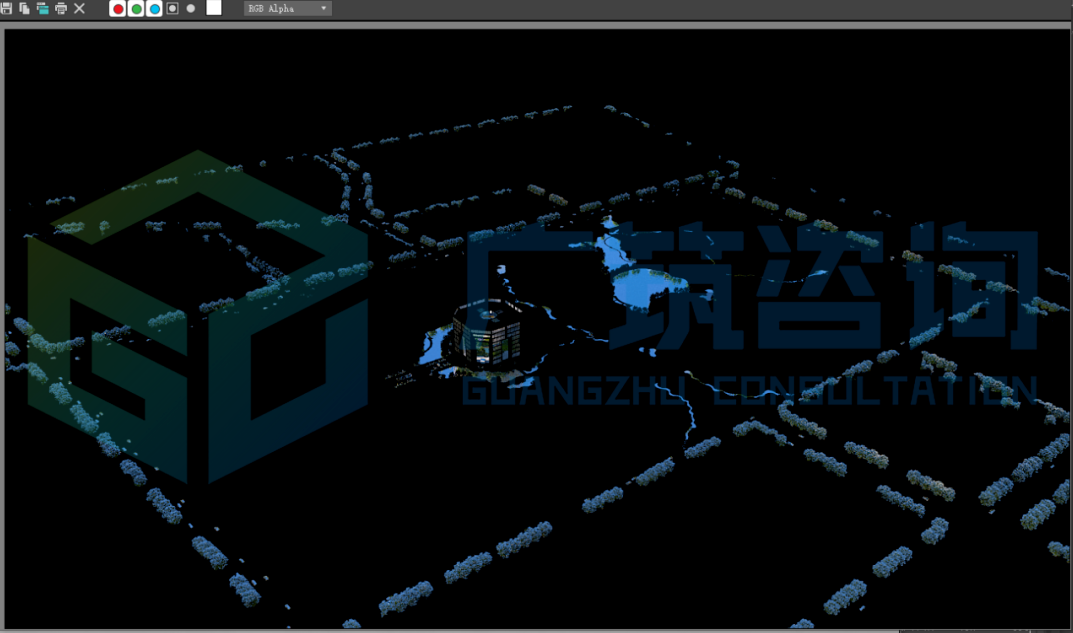

    反射通道

    5、后期合成

    后期合成剪辑并不是单纯的把所有的镜头连接到一起，而是对动画镜头序列帧的艺术加工。

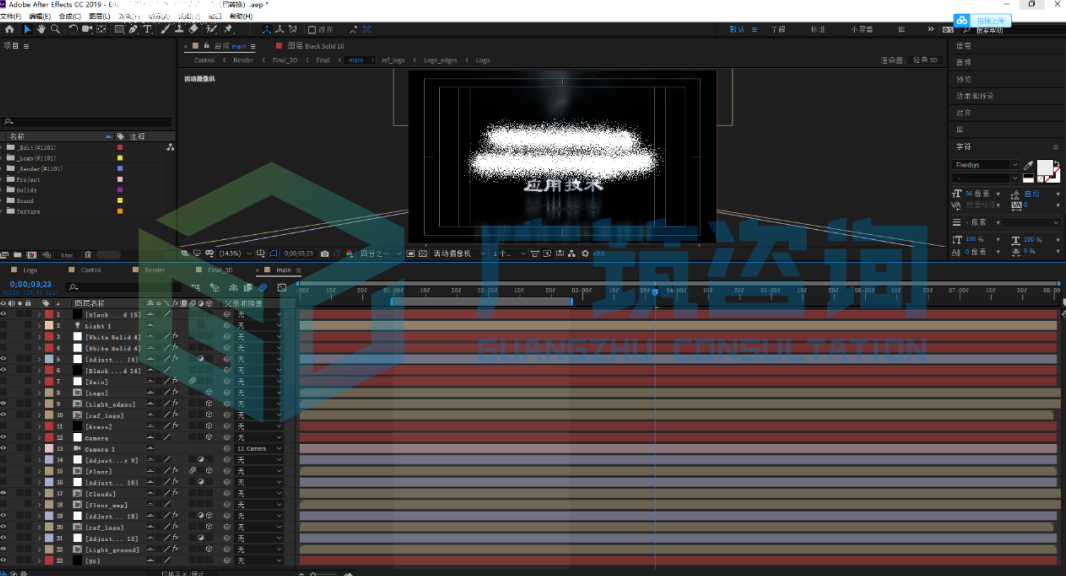

    将PNG/TGA格式的图片序列帧导入到后期合成软件AE中，根据分镜头脚本设计好的镜头进行剪辑，如果镜头画面的色调不理想也可以进行校色。

    在AE中还可以实现三维软件中无法实现的特殊视觉效果，不但可以模仿雷电、下雨等自然天气变化，而且可以添加各种光晕特效。根据这些特效可以制作出动画的片头片尾。

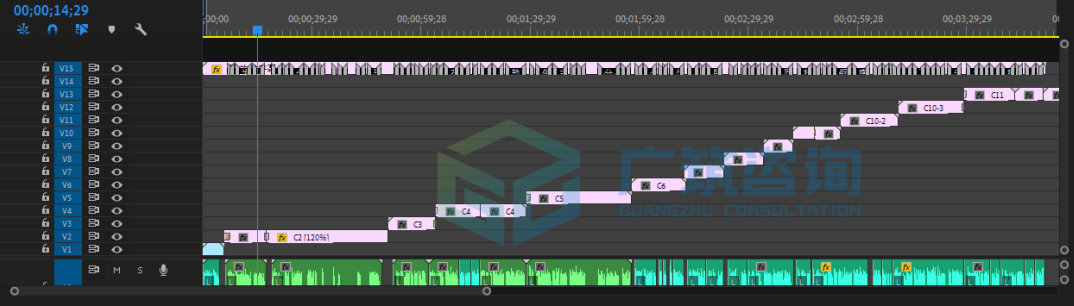

    特效镜头渲染输出后，可以用PR进行最后合成。根据画面风格添加音效、字幕、旁白等，最后影片输出制作出一部完整的工艺动画。

    结束语

    制动工艺动画不仅需要理解工艺流程，软件的熟练使用，最重要的是需要各个同事之间的努力及配合，这样才能制作出让客户满意的动画视频。
