1、新建【概念体量】——【公制体量】——标高1

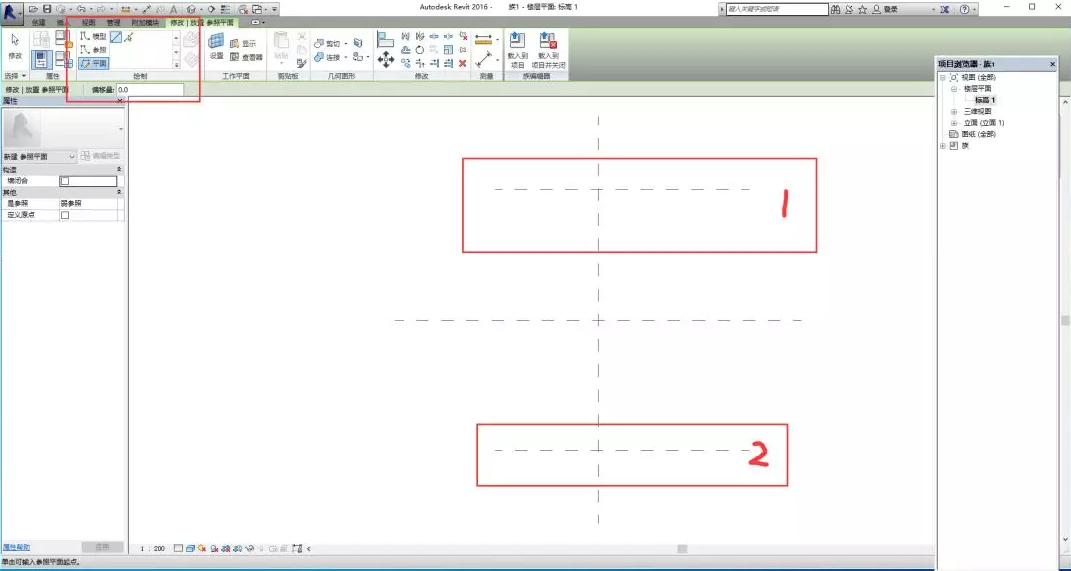

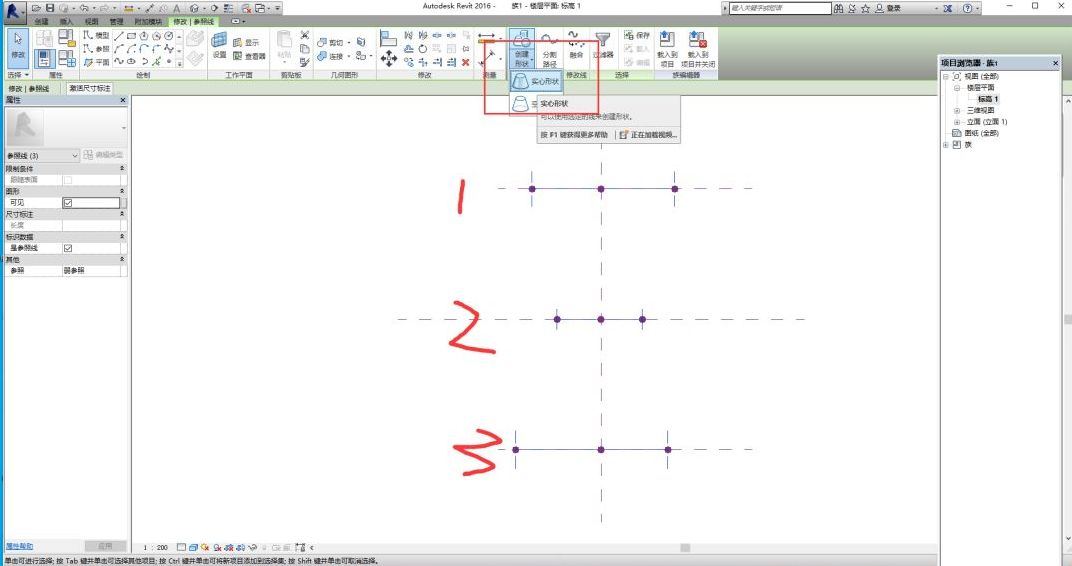

    2、画一条参照平面1，然后镜像得到2

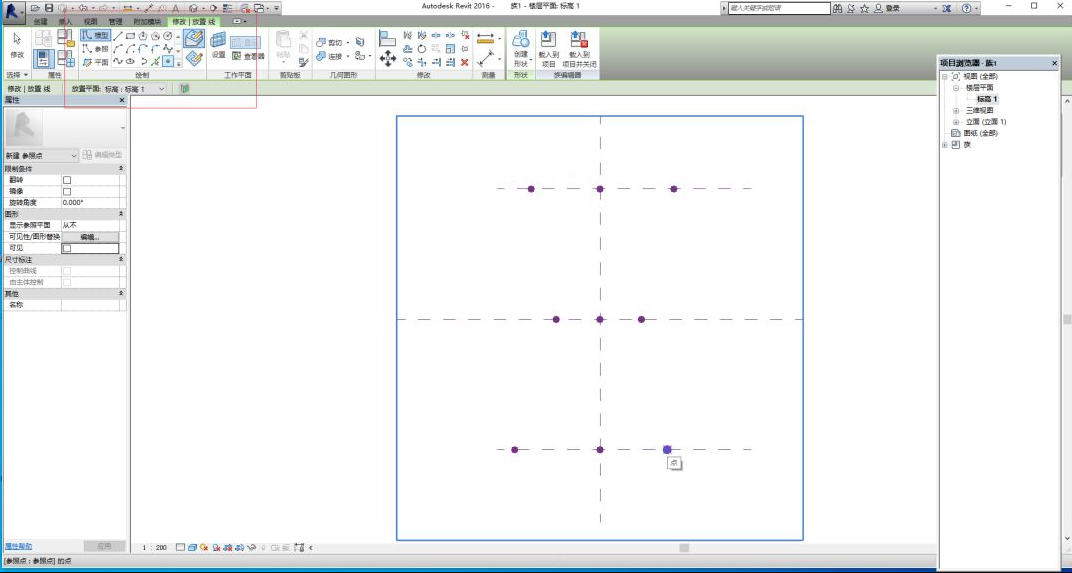

    3、画点，位置随便选择

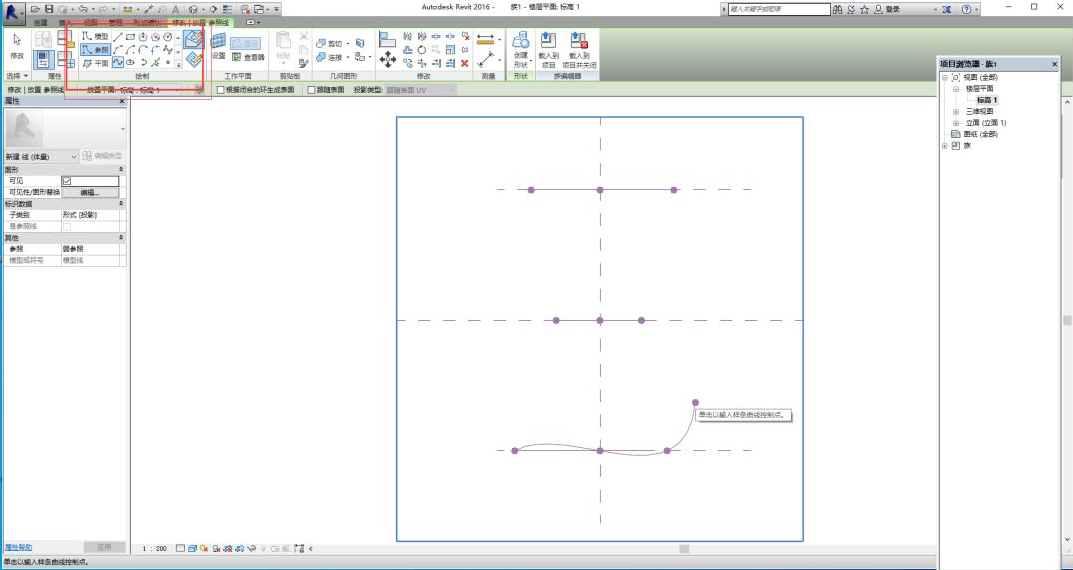

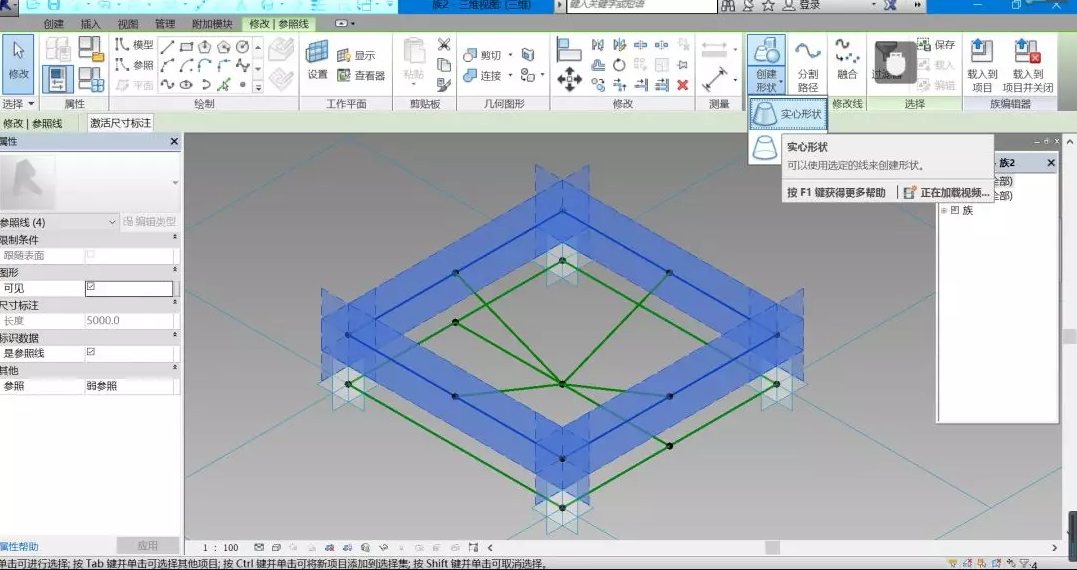

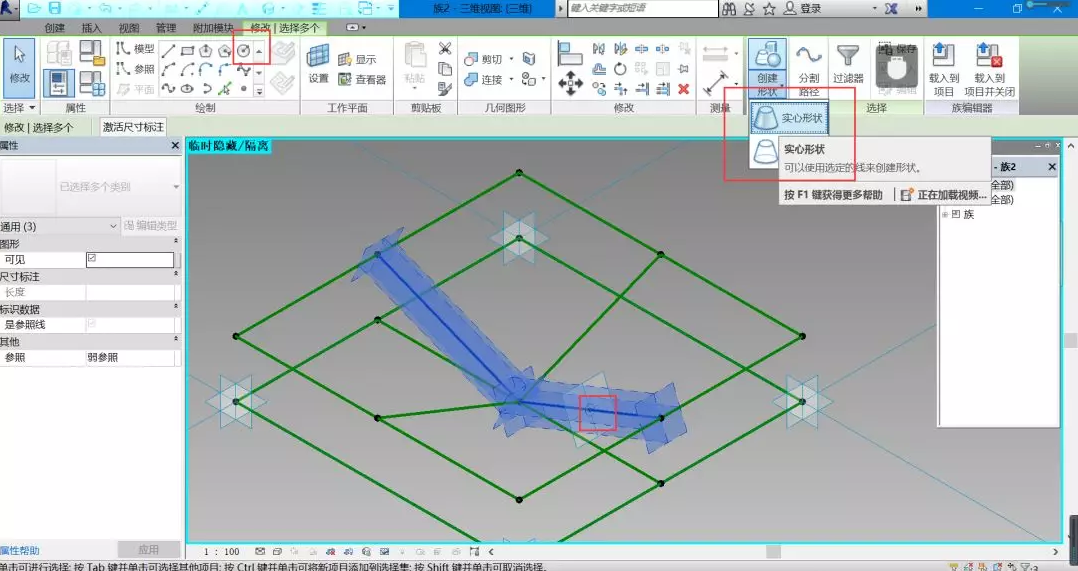

    4、点击参照，样条线，画出这三条线后，三条线全选，创建实心形状。

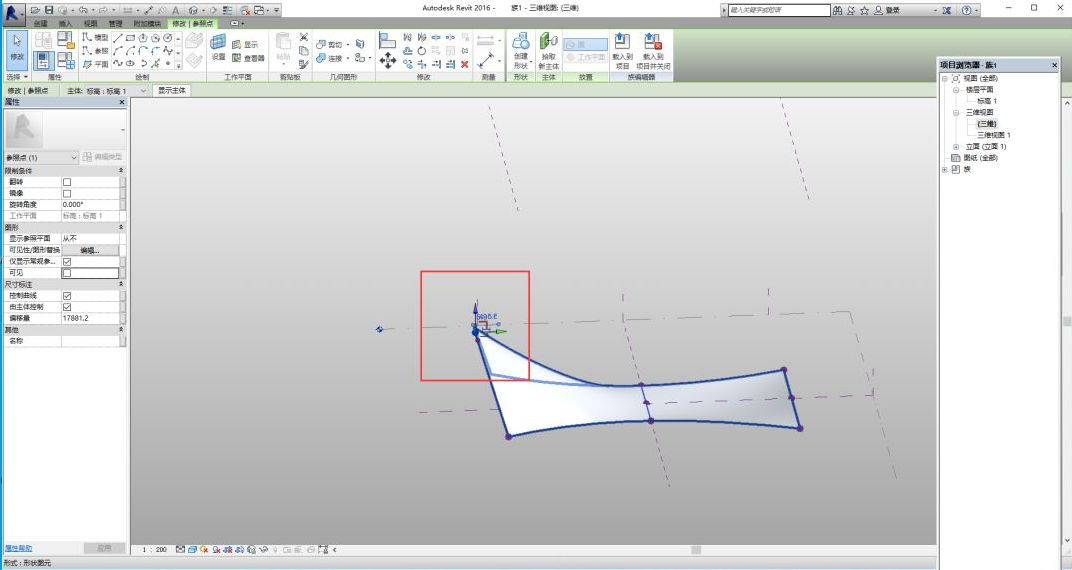

    5、切换到三维，选中点进行拉伸，如下图：

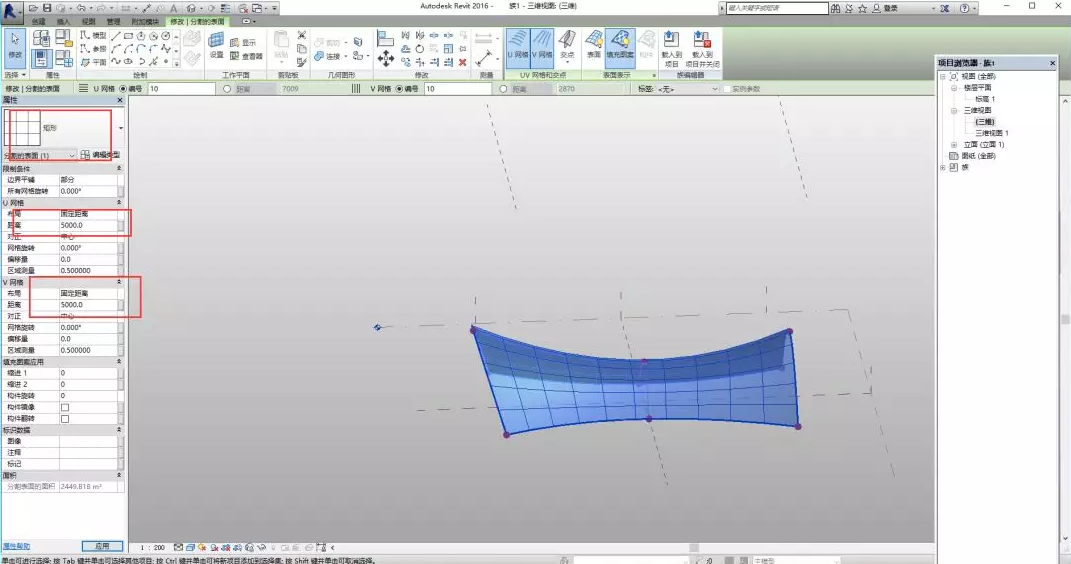

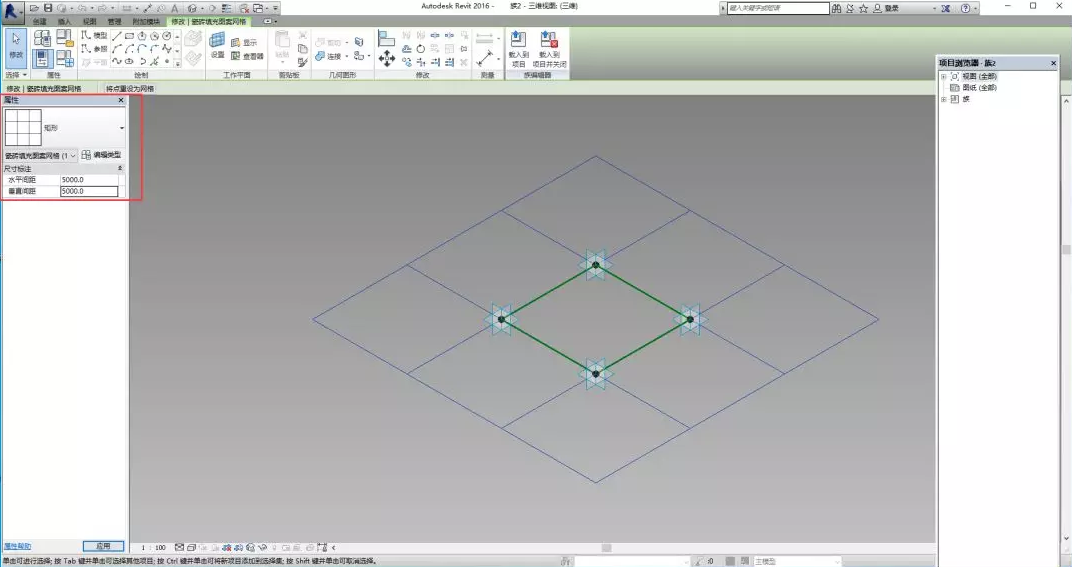

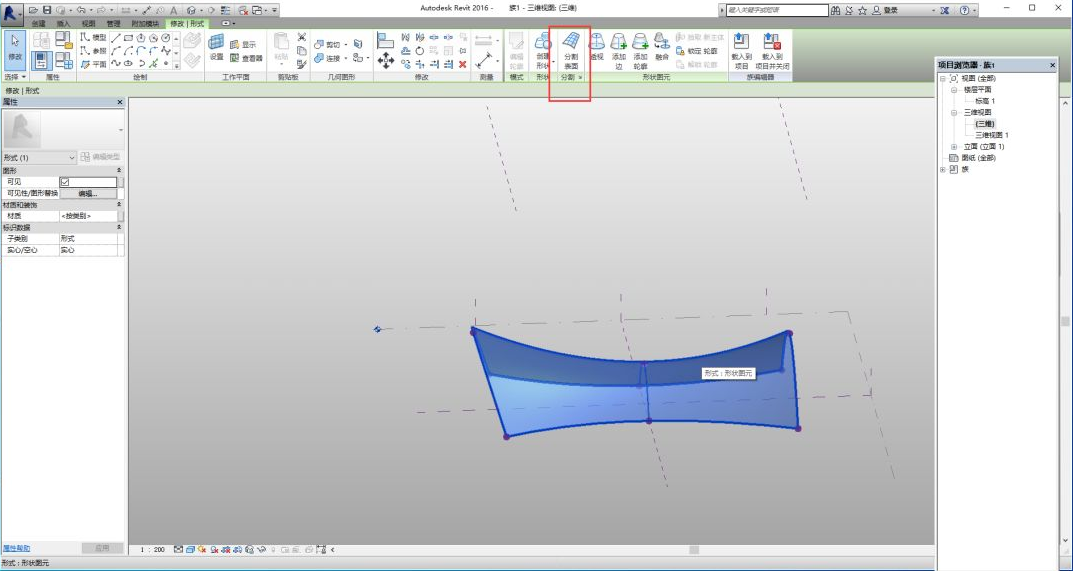

    6、选中物体，进行分割表面，属性选择矩形，修改固定距离均为5000。

    7、异形平面就创建完成，命名为族1。

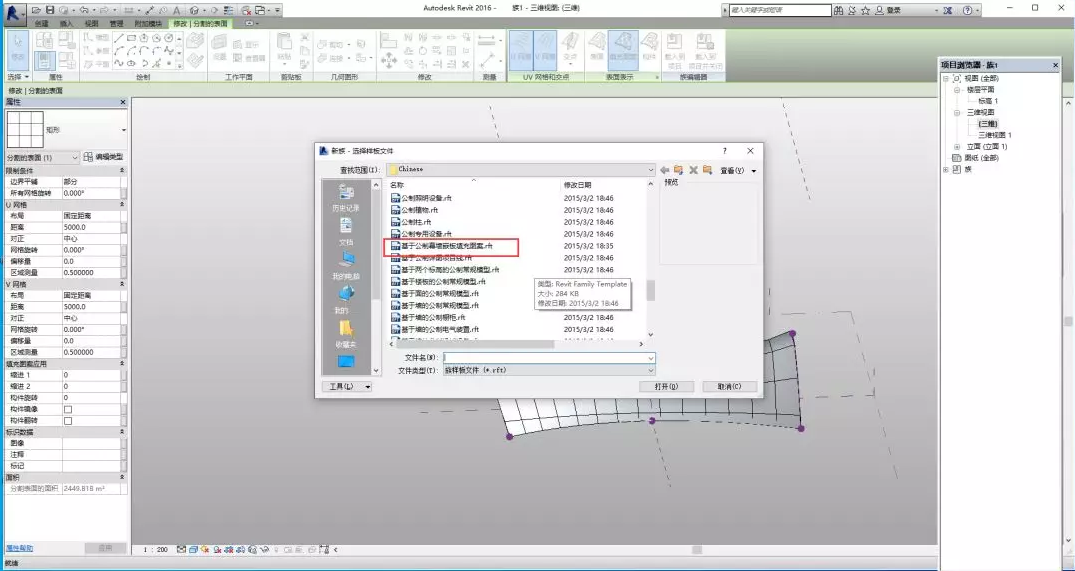

    8、创建族，选择下列幕墙族。

    9、修改矩形间距均为5000。

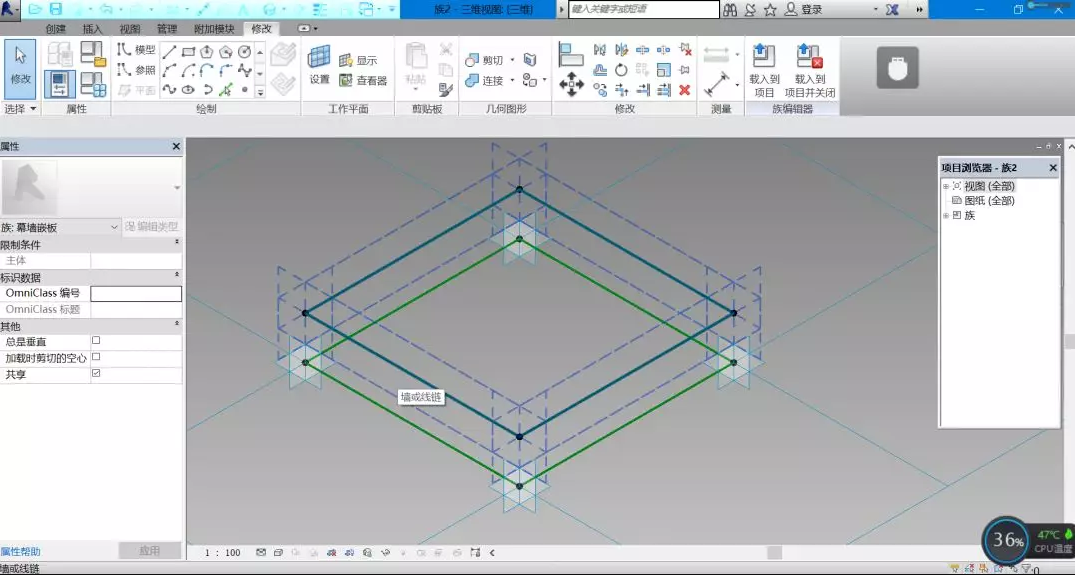

    10、CTLR选中四个点，（注意每次选点都要设置选中一次平面）。

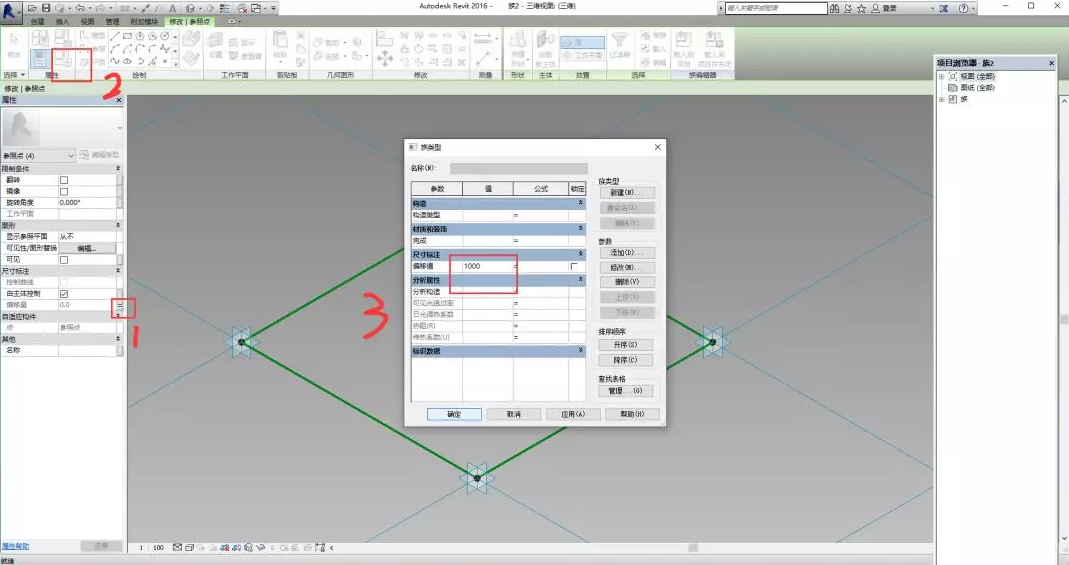

    11、新建参数【偏移量】——点开组类型面板修改偏移值为1000。

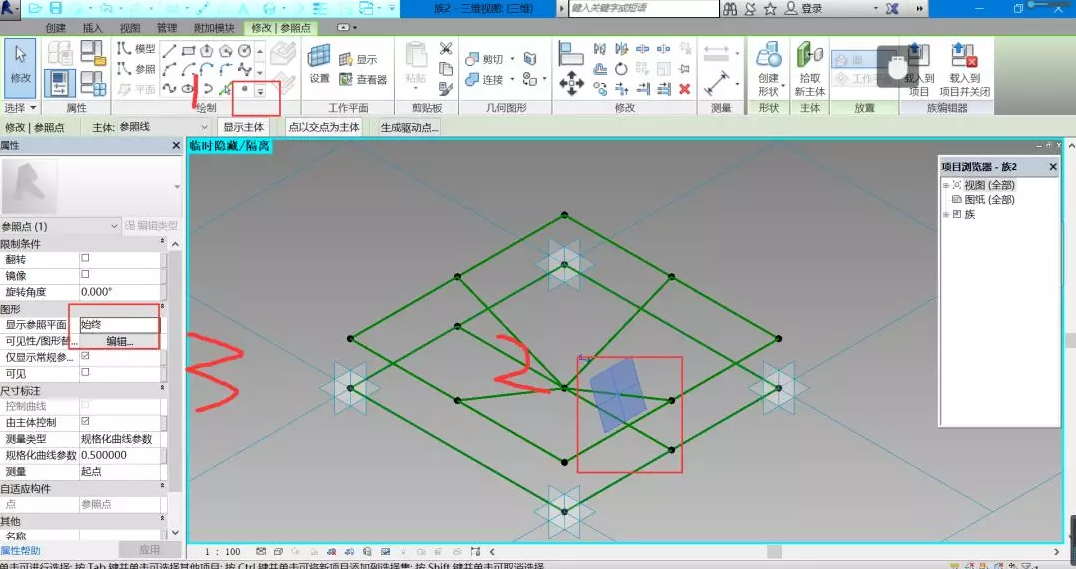

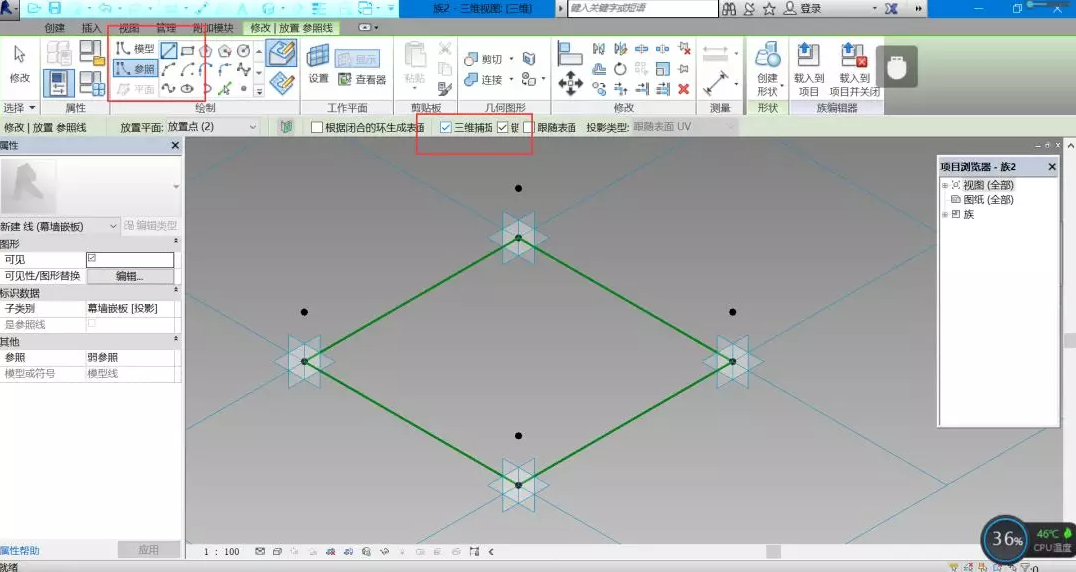

    12、点击参照线，勾选三维捕捉。

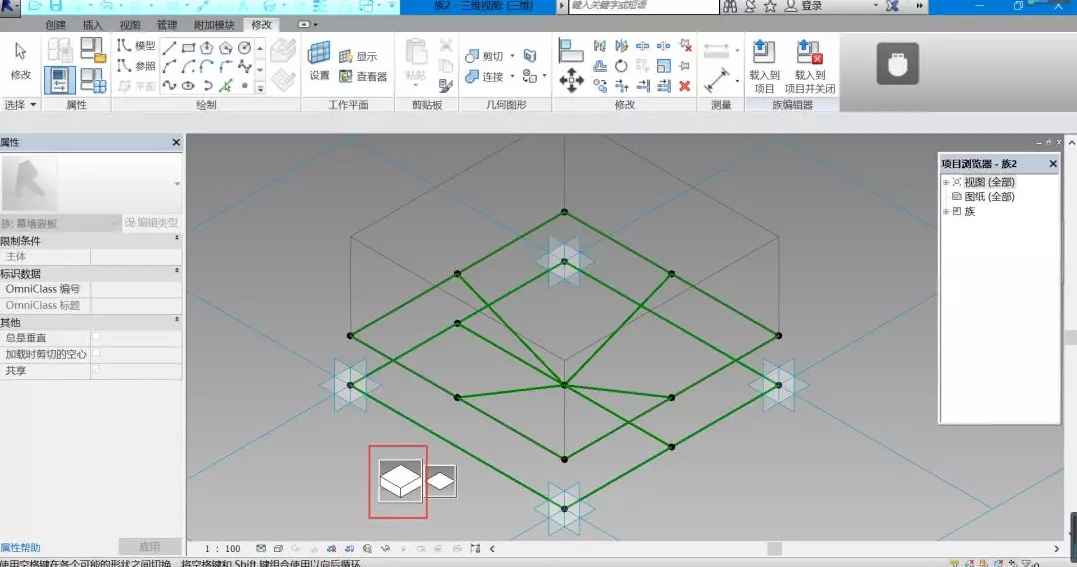

    13、ctrl选中上方4个点,esc退出，继续绘制参照线如下图。

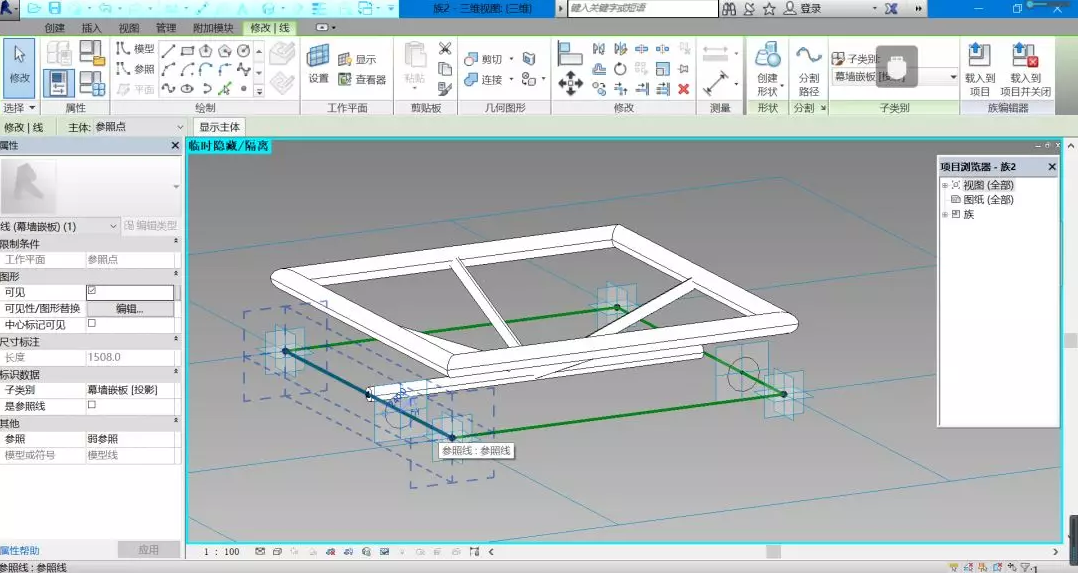

    参数50

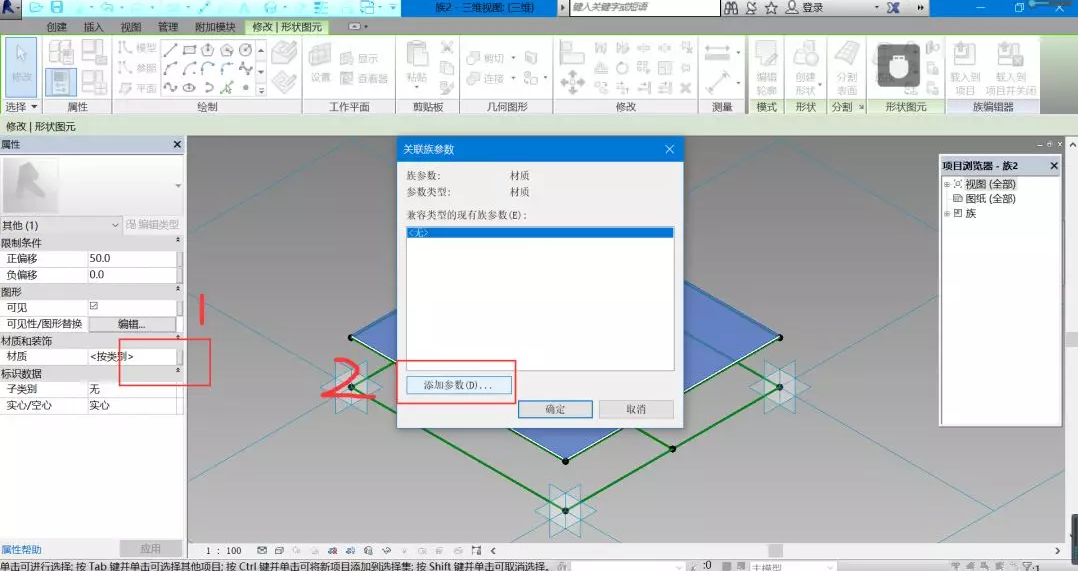

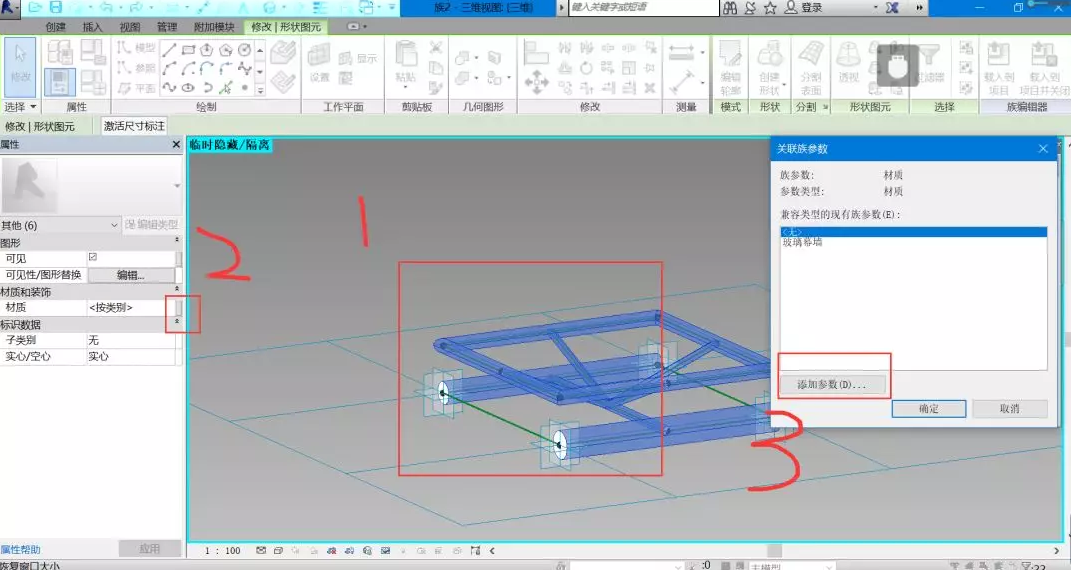

    14、如图，按Tab选中最上方的物体，点击关联族参数，新建参数名称【玻璃幕墙】。

    15、再次选中该物体，按HH进行隐藏。

    16、增加一个点，将其参照平面显示为始终同理画出其他部分。

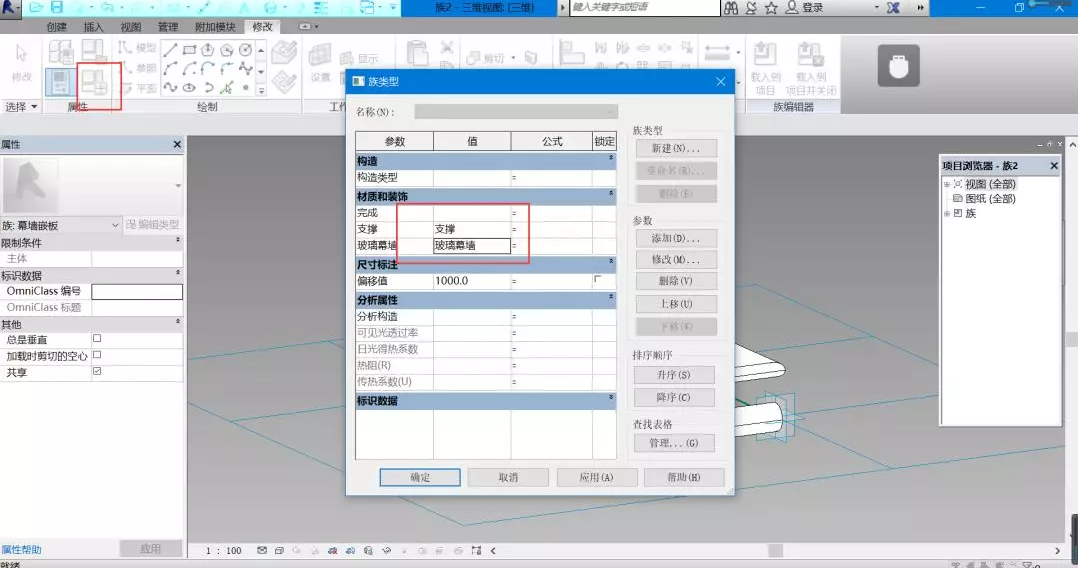

    17、全选，点击材质，建立参数，命名为支撑。

    18、取消隐藏，进入族类型分别修改他们的材质，新建材质，命名，勾选使用渲染外观，并且对其修改颜色。

    19、调整它的状态为着色

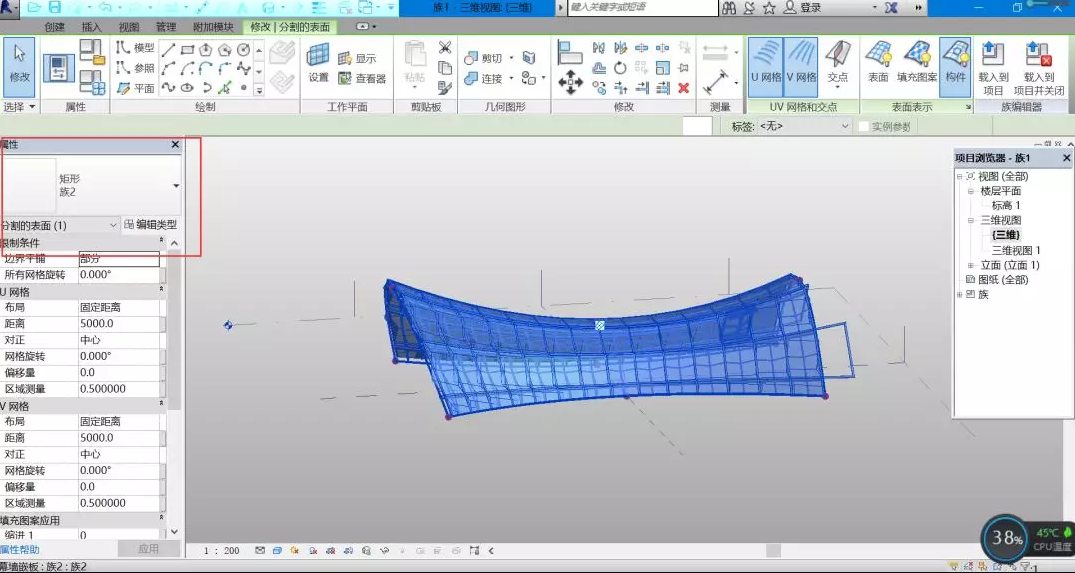

    20、将其载入族1中，进入三维模式，选中物体，将属性中的矩形改为族2
