一、项目概况

    1.1项目基本信息

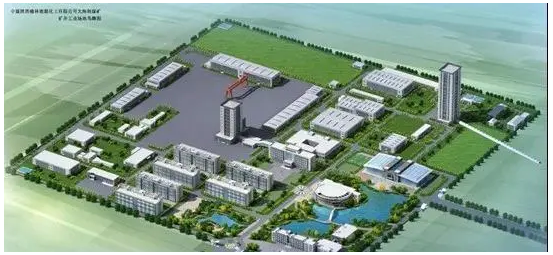

    大海则煤矿及选煤厂项目工程，位于陕西省榆林市。本工程包括主立井井塔工程、副立井井塔工程以及原煤球仓工程等。为主立井井塔工程为钢筋混凝土框架剪力墙结构，建筑面积8323㎡，建筑总高度101m；

    副立井井塔工程为钢筋混凝土框架剪力墙结构，建筑面积6173㎡，建筑体积62713m?，建筑总高度72.2m；

    原煤球仓工程为气膜钢筋混凝土结构，球形仓直径为66m，储量为10万吨，是目前国内最大的气膜钢筋混凝土穹顶结构储仓。

    1.2项目难点

    （1）社会因素：各方领导对安全文明施工要求高，树立标杆工地。

    （2）管理因素：百年设计使用年限，工程质量标准化、精细化要求高，有太阳杯奖项的质量目标。

    （3）现场因素：现场因素：施工区域分散，地处西北沙漠地质，现场风沙严重，施工组织困难，降效严重。

    （4）施工因素：主副立井井塔工程对预留预埋要求高，清水混凝土施工质量要求高。

    1.3应用目标

    项目需采用BIM5D平台管理，应用可视化技术、无纸化交底、网络化实时管理，达到提高现场管理、节约项目成本的目的。

    二、项目BIM应用策划

    2.1工程管理框架结构

    模型整合：

    最终完成的模型输出成igms文件导入至BIM5D软件，进行流水段划分后即可用于施工现场管理。

    2.2项目应用内容

    BIM5D协同管理现场生产、施工质量、作业安全、文明施工及资料内业。

    2.3三维技术交底

    利用BIM技术，将楼栋中的一些复杂部位三维化；以PPT或视频形式写入模板工程技术交底中，对进行交底。

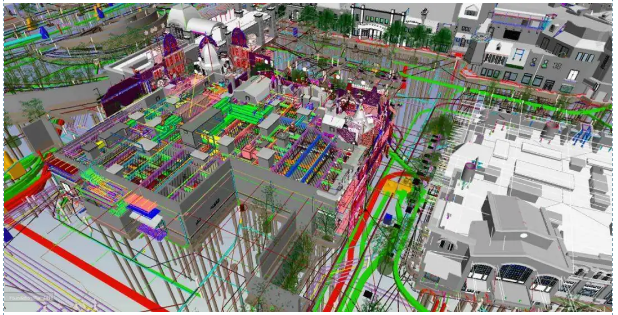

    2.4施工模拟

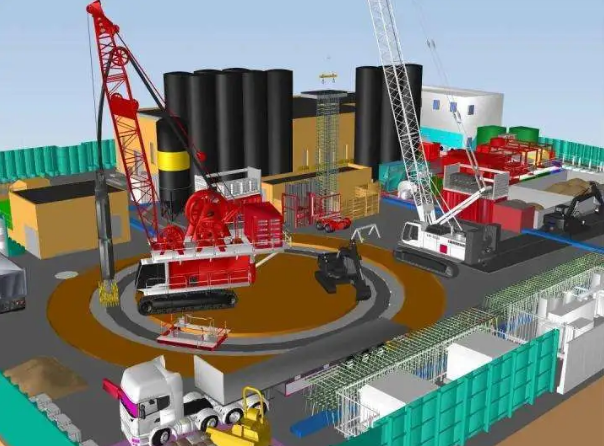

    利用BIM技术，将进度计划变为可视化，三维模拟形式可以清楚的了解每个时间节点对应的整栋楼的施工概况，提前定位到某个阶段对应的施工日期，辅助现场施工平面布置图的转换，帮助提前预测各种施工困难。

    三、亮点应用情况

    BIM5D平台应用：

    项目采用BIM5D软件，将商务部门输出的模型导入BIM5D软件中作为载体，实现现场的生产、安全、质量等协同管理，具体管理措施如下：

    3.1生产管理-流水段划分

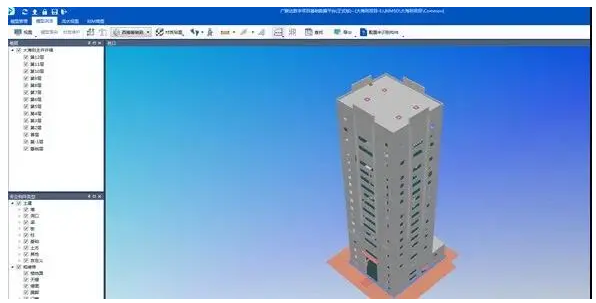

    通过BIM5D软件，对已导入的模型根据实际现场施工划分流水段，从主体施工阶段到二次结构施工阶段再到装饰装修施工阶段，吻合现场流水施工，辅助施工计划的实施以及任务的派分。

    3.2生产管理-周计划管理

    通过BIM5D软件web端周计划功能：

    将项目每周计划根据已划分好的流水段进行上传，上传的同时会定责任工长与责任分包，与任务相关的责任工长在现场实际管理中则通过手机端将任务的日常完成情况反馈回web端进行计划进度与实际进度对比，项目生产经理便可及时掌握现场的实际进度情况，通过有效的管理手段确保项目工期节点顺利达成。

    3.3生产管理-人材机统计

    通过BIM5D协同管理软件，项目管理人员在日常管理中通过手机端将施工中的人工、材料、机械情况上传至BIM5D手机端，项目生产经理、项目经理、项目总工及其他管理人员均可通过手机端及时掌握现场的实际材料、设备情况。统计数据永久保存在云端。
