    我们在基础设施行业工作中经常会有一个需求，需要对地质状况做一个形象的模拟，那我们用CIVIL3D怎么来解决这个需求呢？

    方法如下：

    首先打开一个我们已经处理好的地形曲面

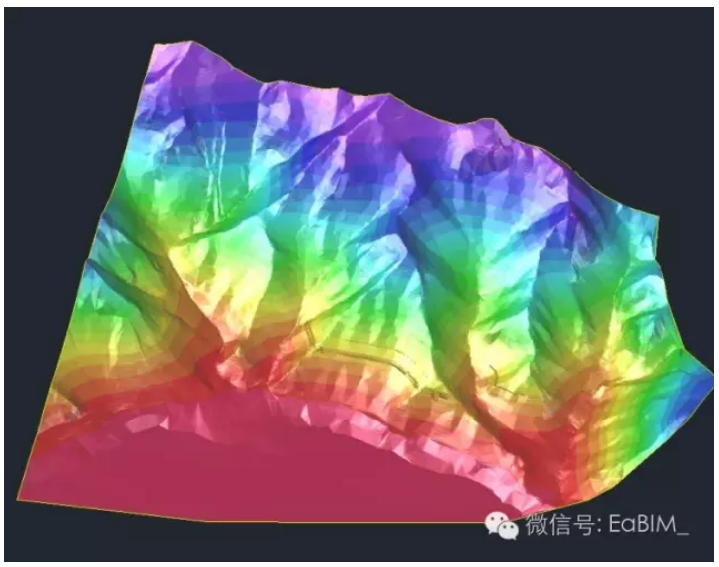

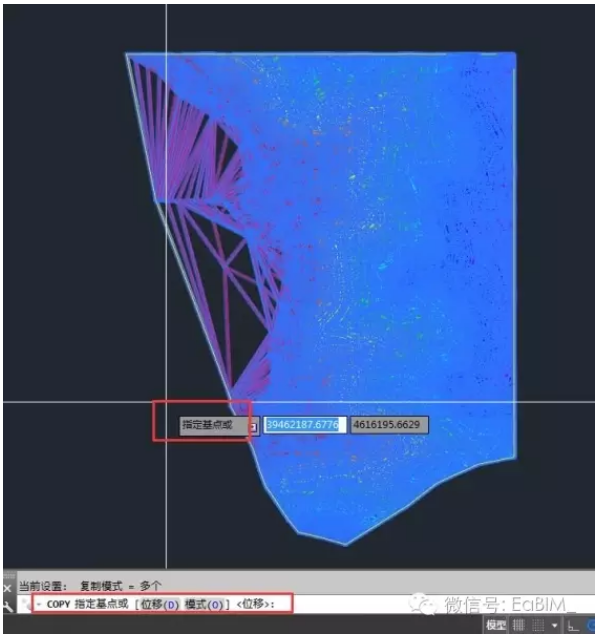

    然后启用AUTOCAD的“copy”命令，任意指定一个基点

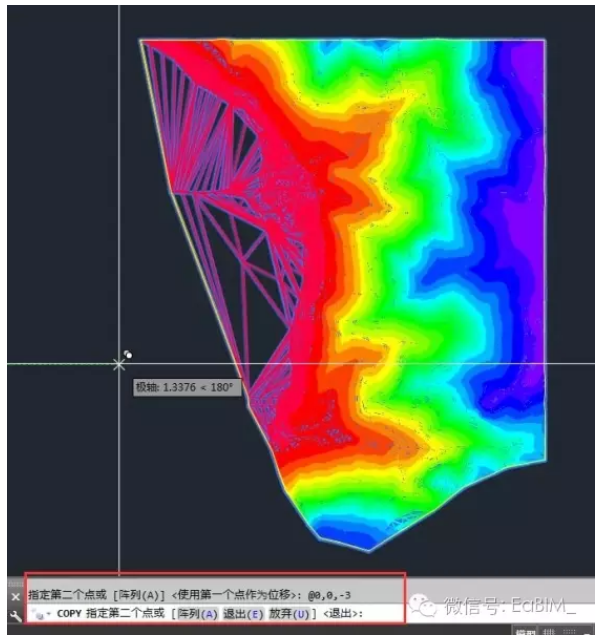

    关键点来了，我们利用AUTOCAD-相对直角坐标系（@X,Y,Z）的原理，在这里输入（@0,0，-3），注意“,”是英文输入法状态下

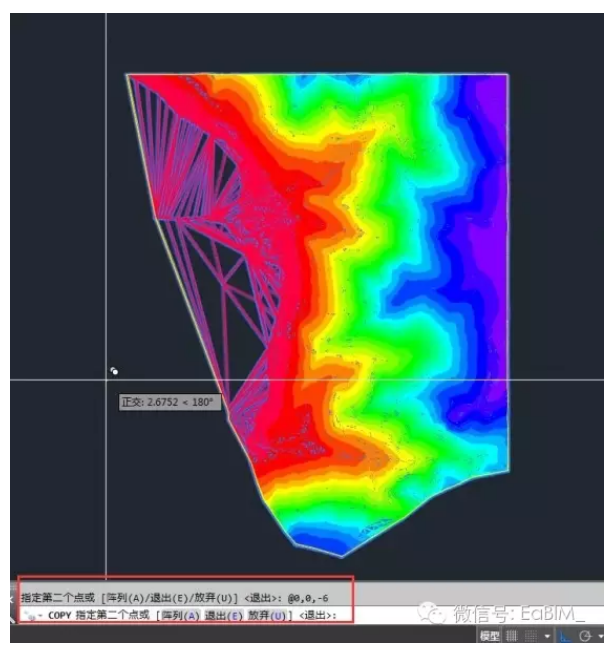

    同理在这里输入（@0,0,-6），也可根据需要输入其他值

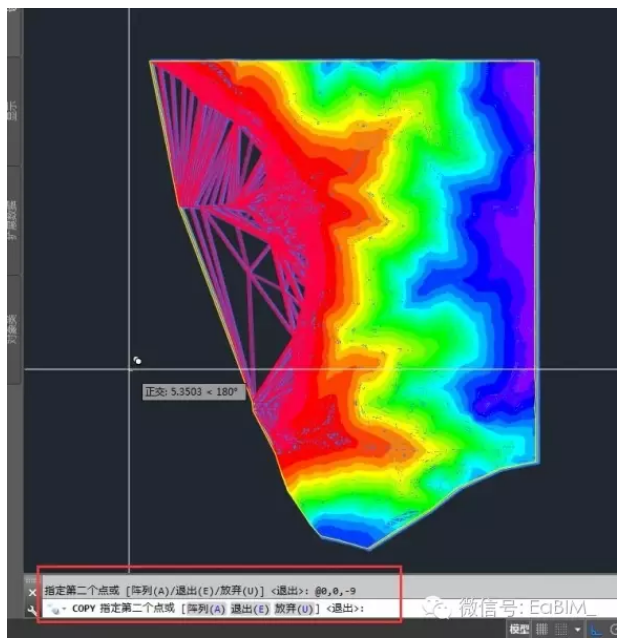

    同理在这里输入（@0,0,-9）

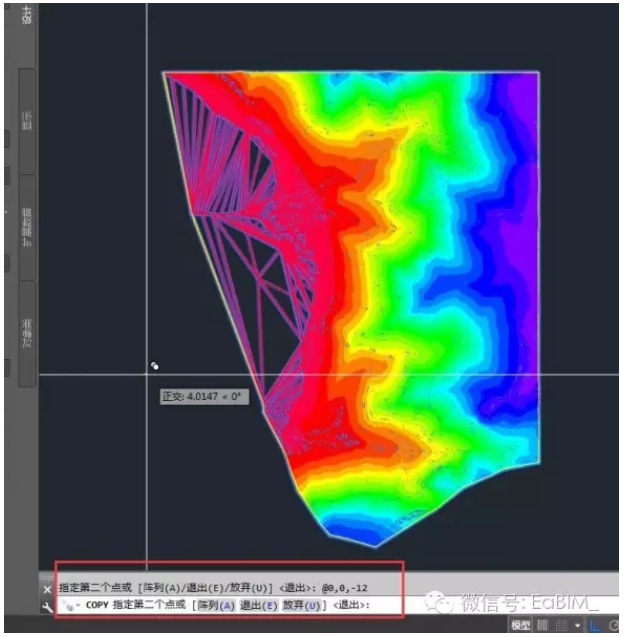

    同理在这里输入（@0,0,-12）

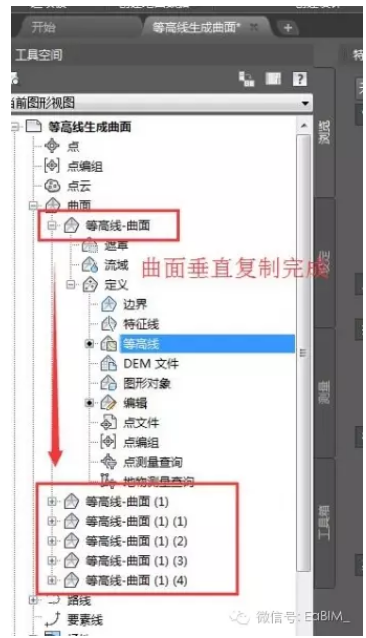

    您会发现曲面集合下面已经增加了我们垂直复制的曲面

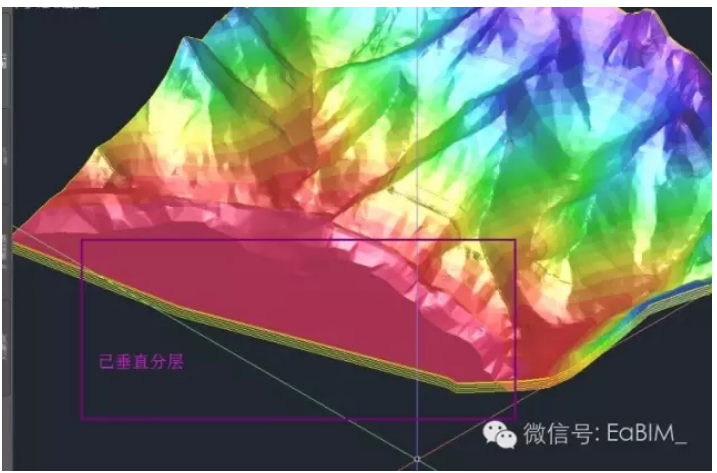

    通过对象查看，曲面已分层

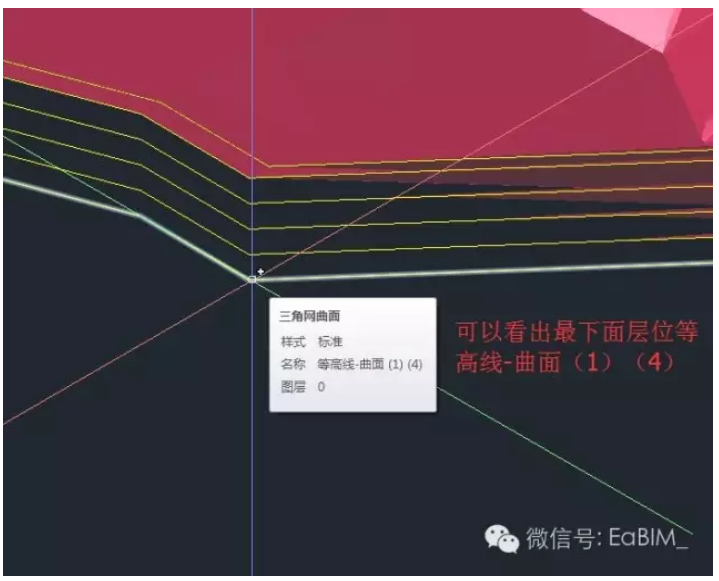

    可以看到最下层曲面为曲面集合下的“等高线-曲面（1）（4）”

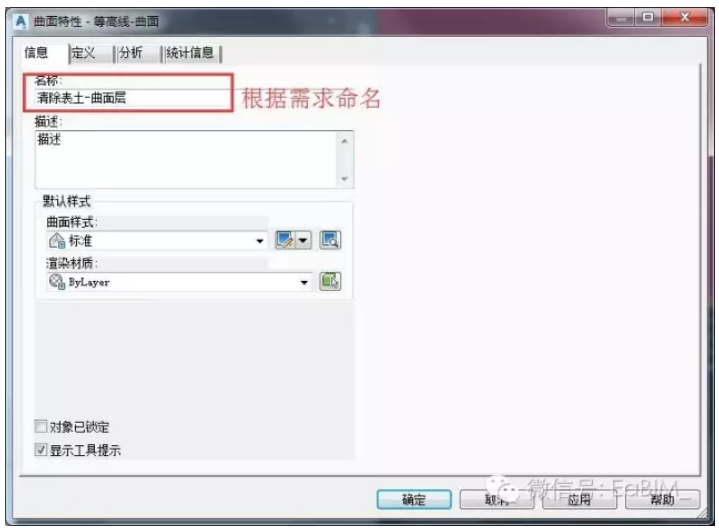

    对刚才垂直复制的曲面根据我们的需要命名

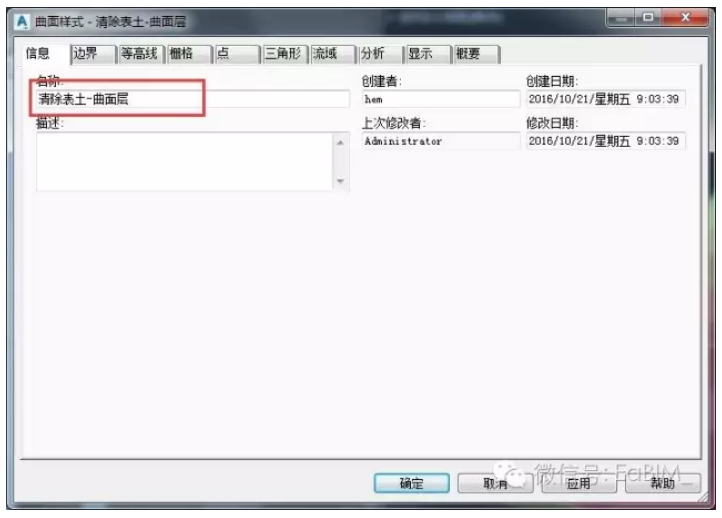

    新建对应的曲面样式

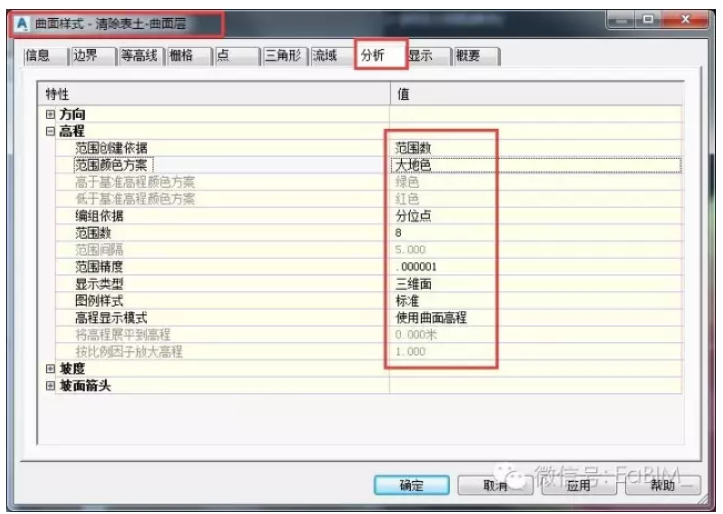

    设置相应的颜色方案

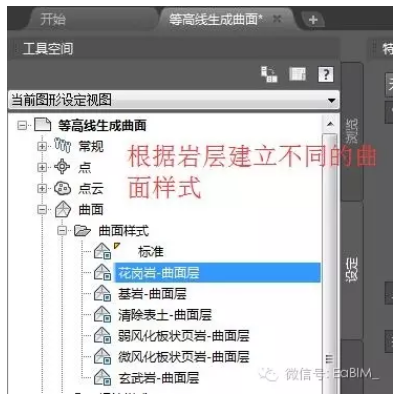

    根据岩层建立不同的曲面样式完毕

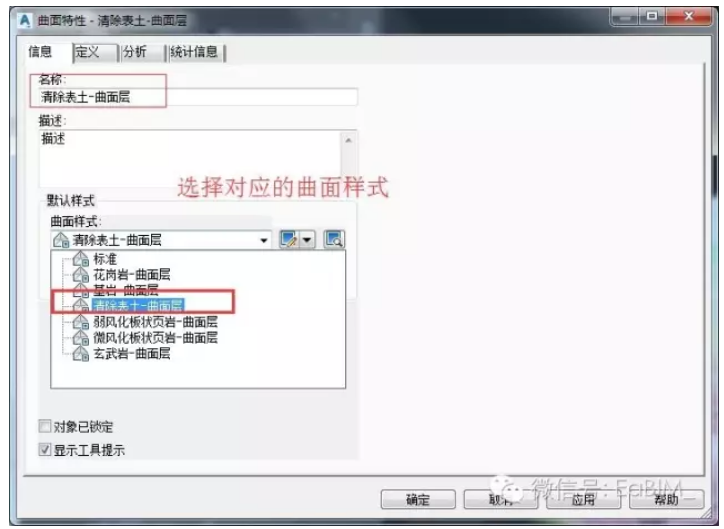

    在相应的曲面特性中选择相应的曲面样式

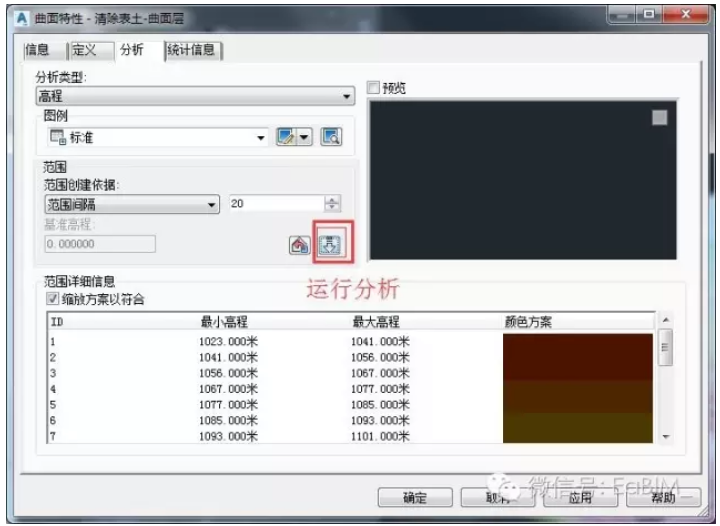

    选定曲面样式之后运行分析，才会对选择的曲面样式生效

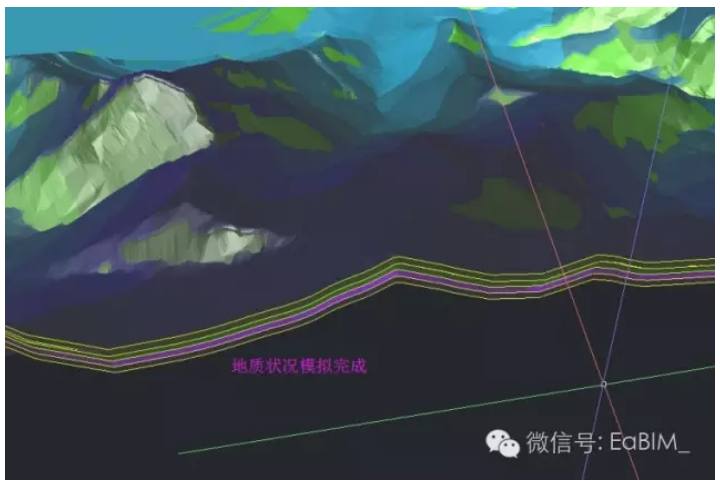

    地质状况模拟完成
