BIM技术案例：BIM技术在白沙湾学校项目施工管理中的应用
项目使用BIM技术原因
1、顺应BIM技术发展趋势，积极探索BIM技术在项目施工管理中的应用。
2、本项目工艺复杂，技术标准要求高，工期紧，采用BIM技术，提前发现问题，提前解决，加快施工进度。
3、采用BIM技术辅助现场管理，机电管线综合深化设计，优化施工方案等，节约成本。
模型创建

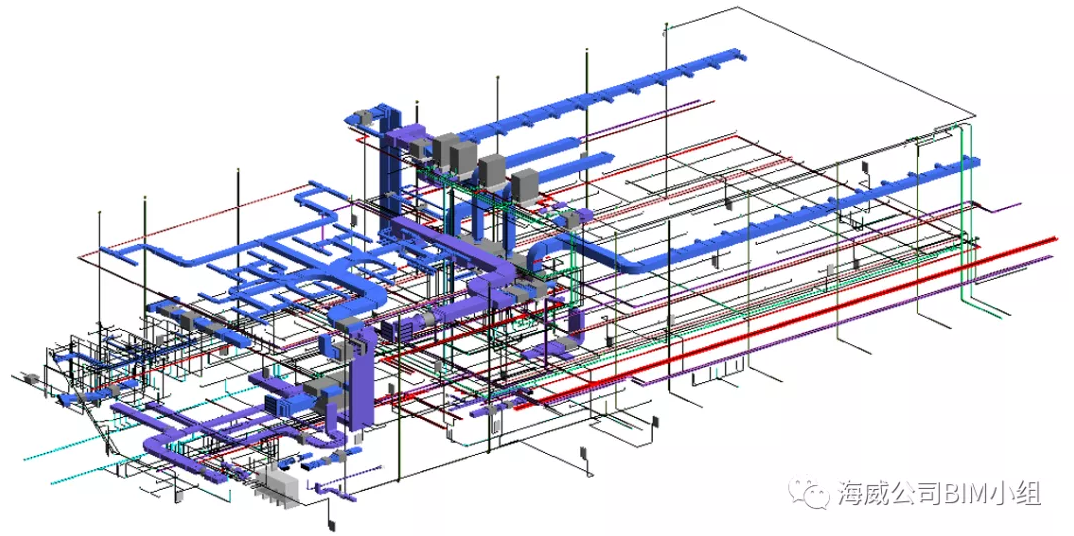

采用协同大师平台，分专业，分工作集，严格按照《BIM技术标准》创建各专业模型。
场地布置

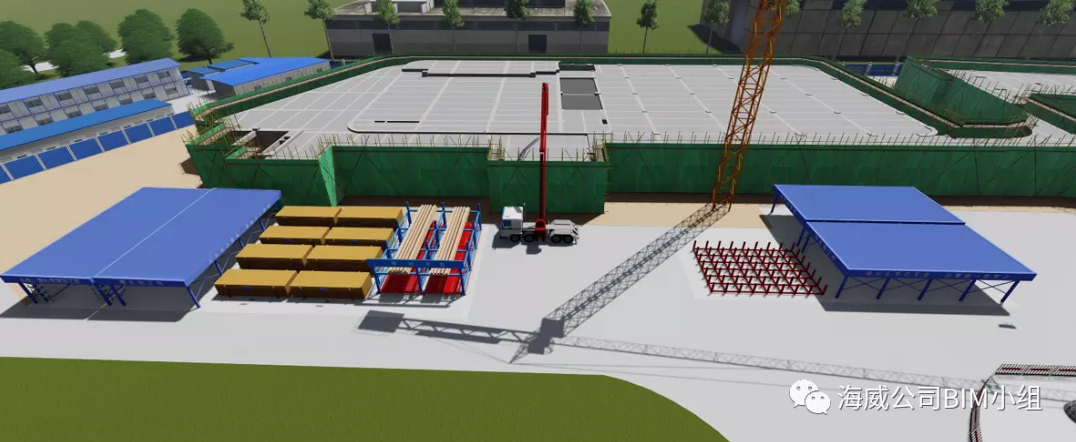

通过创建项目部和施工场地BIM模型，对项目部办公生活区规划和施工现场设备位置、材料堆放、机械行走路线等进行全方位模拟，使布局更实用合理，优化空间使用，更便于现场的施工。
图纸会审
利用BIM技术，在图纸会审阶段解决问题，避免了建设过程中的诸多不协调问题，提高工程质量与施工进度，最后为业主提供优质、低耗、满意的建筑。
在图纸会审中：
结构专业图纸共计问题35项，其中BIM建 模发现问题29项占比83%；
建筑专业图纸共计问题5项，其中BIM建模发现问题5项占比100%；
暖通专业图纸共计问题13项，其中BIM建模发现问题13项占比100%；
给排水专业图纸共计问题18项，其中BIM建模发现问题17项占比95%；
电气专业图纸共计问题18项，其中BIM建模发现问题8项占比45%。
管线优化

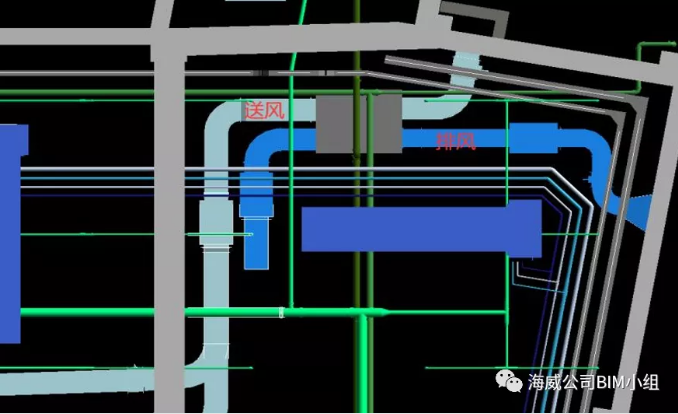

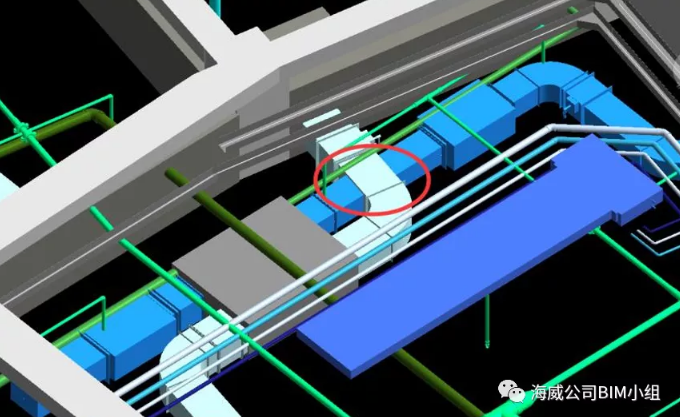

在模型创建过程中，就可以与设计沟通，根据管线避让原则和各类管道间距要求，对管线进行综合排布，优化管线路由，减少翻弯，提高空间净高，同时保证后期检修空间。
01

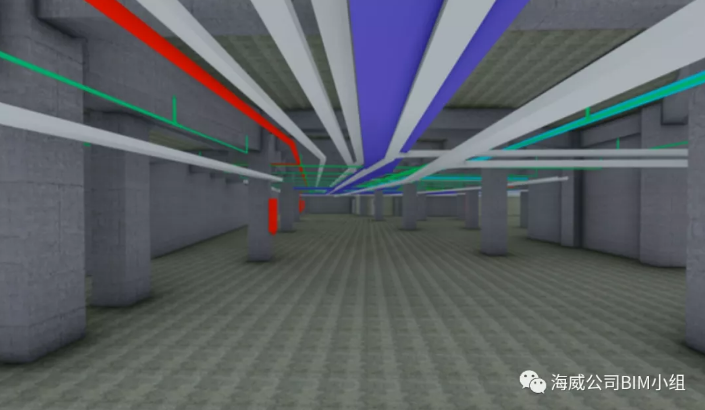

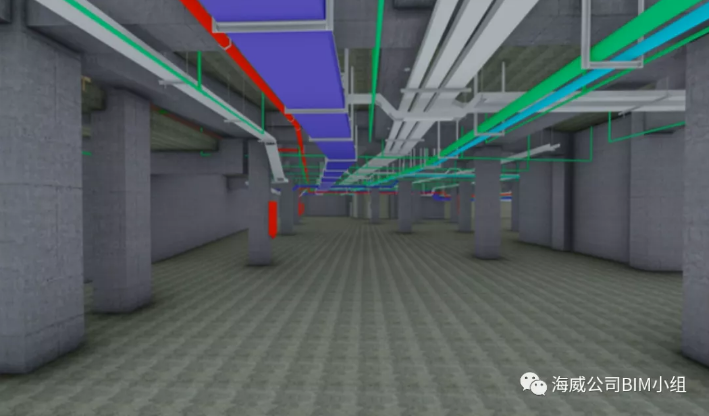

管线排布优化后
02

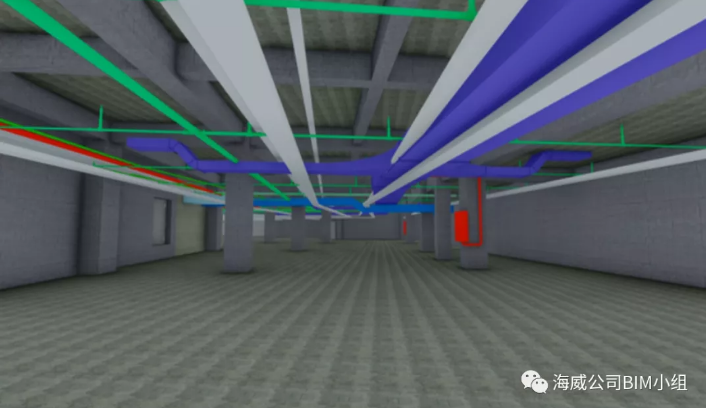

管线排布优化后
03
管线排布优化后
三维标注出图

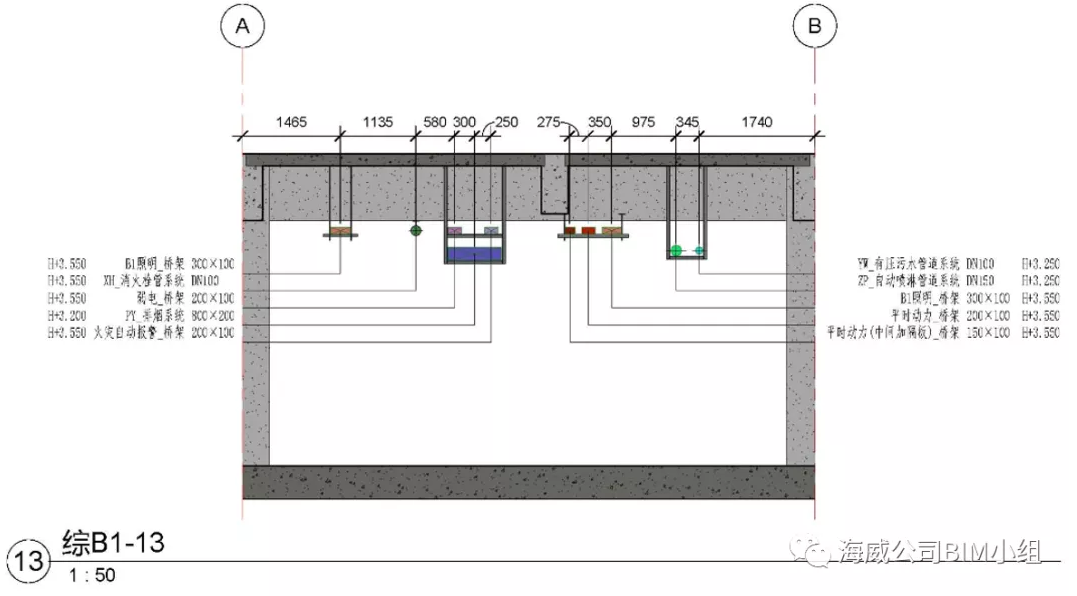

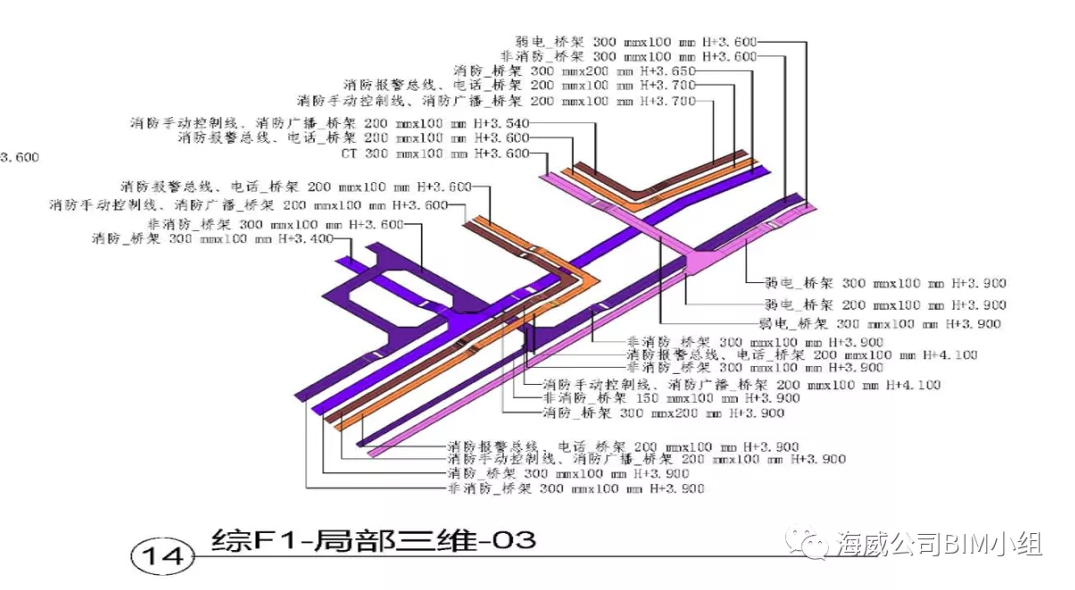

模型深化设计完成以后，分别对各专业管线进行标注出图，对于复杂部位管线，进行剖面图和局部三维创建，便于深化设计图的交付和对施工人员进行技术交底。
支吊架布置

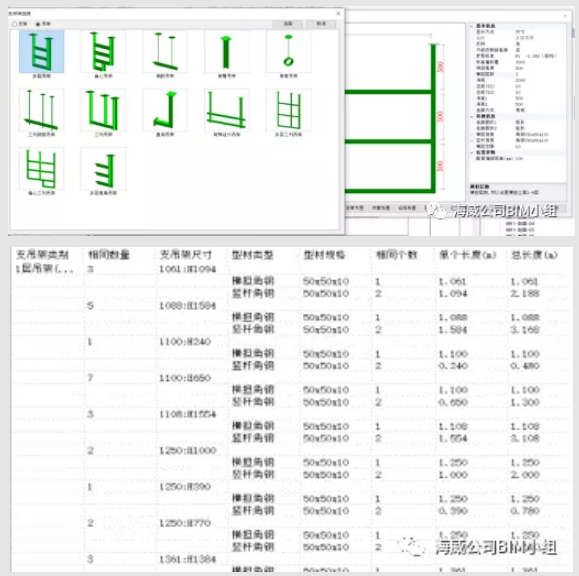

依据支吊架布置规范，对支吊架的满足内力、截面强度、膨胀螺栓等多项校核，并进行综合计算，导出计算书和材料统计表。
施工管理
随着施工质量精细化程度要求的不断提高；为更好的保障砌体工程施工质量；提高砌体工程施工效率；降低砌体材料损耗率。对砌体工程进行三维砌体排布深化设计、三维可视化施工交底、工程量清单统计分析；基本解决了现场砌块切割浪费、成本难以控制的技术问题。
通过精细化模型，指导脚手架规范化搭设，真正做到杜绝安全事故的发生，准确控制周转材料使用量，杜绝浪费现象，最大程度的降低材料成本。以脚手架模型为载体，进行技术、质量、安全管理，最大程度的减小脚手架施工的风险，提高施工效率与质量。
运用BIM技术，对模板工程进行三维可视化设计，摆脱了以往施工人员单纯依靠AutoCAD对构件进行二维设计的局面，高效、准确地对构件进行三维设计，并且通过输出三维设计图，更形象更直观地对工人进行技术交底，有利于提高施工效率和准确性，提高了模板工程的安全性。
经济效益
1、通过BIM建模，共发现图纸问题百余处，在施工前与设计接洽，解决图纸问题，避免了图纸问题带来的返工，提高工程质量，加快了工程进度，缩短工期20天。
2、机电管线综合排布，使各专业管线横平竖直、少翻弯，提高空间净高，避免了90%以上的管线碰撞；依据BIM成果的一次结构洞口预留，减少了95%以上的一次结构洞口新开及封堵问题，预计节约成本约50万元。
3、砌体排砖、脚手架、模板工程的三维设计和材料用量统计，更加直观的对工人进行交底，提高施工效率，同时，对材料和资源进行统一管理，实现现场精细化管控，一定程度上减少了协作队伍扯皮的现象。
