BIM技术在机电安装中的具体步骤
(一)建立模型

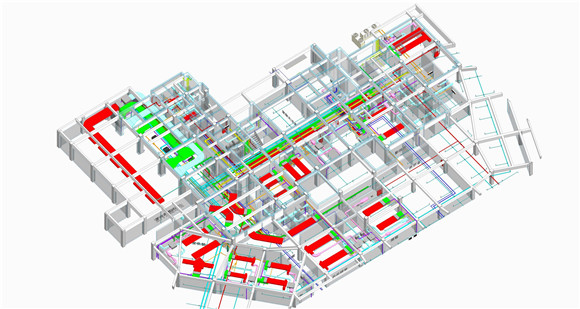

BIM的建模指的是设计工程师根据已有的施工二维图纸使用Autocad以及Magicad软件重新构建三维模型,然后不断修正建筑结构模型与实际设计情况上的偏差,最后建立工程需要的结构模型。如果条件允许,也可以直接采纳施工单位提供的建筑结构模型,这样可以省掉重复建模的时间,提高整体设计的效率。
(二)碰撞检测
在机电安装项目的施工中,水电、通信、智能等多种管道交错纵横,很容易就造成冲突碰撞,因此在安装前,会采用BIM技术先模拟各种施工环境下的管道铺设,提前发现在实际施工中可能会遇到的各种冲突碰撞,从而减少安装设计变更,提高工程项目施工的生产效率。具体体现在以下三点上:
1、结构碰撞检测
指的是由于建筑结构本身设计不合理而带来的结构碰撞,在施工前可以通过BIM模型先检测到这种结构碰撞,如通道方向碰撞、梁线过高碰撞等等。
2、管线与结构碰撞检测
造成这种碰撞的原因通常是由于管线在结构上的定位不合理,这种情况也会在BIM模型中反映出来,可以直接借助模型改变管线的铺设情况,也可以相应改变建筑结构使其满足原来的管线定位要求。
3、管线之间碰撞检测

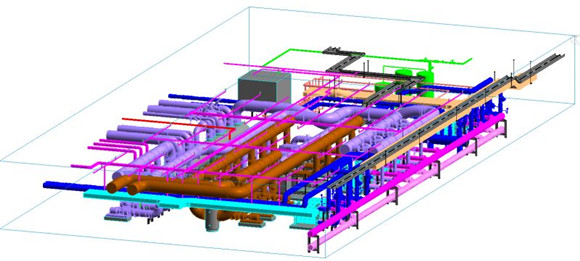

管线之间的碰撞是最易发生的碰撞,一个建筑结构里需要容纳一个庞大的管线网络,而这些网络在二维平面图里是不好表现出来的,也没有具体的定位,而在局部结构复杂或管线较多的部位上是很容易发生管线之间碰撞的,这就需要利用BIM技术提前进行三维管线排布设计从而有效避免管线碰撞。
(三)管线综合排布优化设计
在检测出管线之间的冲突碰撞后就需要对碰撞冲突的部位进行合理调整,最大程度上满足各管线的功能要求。在调整中要注意小尺寸管道的铺设不能影响大尺寸管道;非重力流管道不能影响重力流管道;弱电管道不能影响强电管道等原则。进行优化调整后,还可以在BIM模型中查看设计后的管线排布效果。
(四)输出土图纸
BIM设计的模型是三维模型,因此与二维平面图纸不同的是,输出图纸一共有四个层次:管线铺设平面图:管线铺设剖面图;三维轴测图:BIM模型。
