BIM技术的广泛应用不仅仅停留在BIM软件的检测以及模型应用当中，无论是土建、机电还是相关的工程周期中，我们都可以应用到BIM技术在工程项目中各类大大小小的方面之中。而随着BIM技术的广泛应用，我们也可以在脚手架、支吊架等设备应用到BIM技术，下面就让我们一起来看看吧。

    文章来源：中天施工技术

    01、技术应用背景

    附着式升降脚手架（爬架）是指搭设一定高度并附着于工程结构上，依靠自身的升降设备和装置，可随工程结构逐层爬升或下降，具有防倾覆、防坠落装置的外脚手架。附着升降脚手架主要由集成化的附着升降脚手架架体结构、附着支座、防倾装置、防坠落装置、升降机构及控制装置等构成。

    本应用对土建结构及爬架进行BIM深化建模，利用参数化族对不同位置的机位附着方式进行优化与深化，辅助专家论证及项目技术交底。

    02、应用概况

    2.1项目介绍

    梧桐湖国际社区8号地块二期项目位于鄂州市梧桐湖新区双湖大道与逸升大道交汇处，项目由4栋高层和2层幼儿园组成，并设有1层地下室，结构类型为剪力墙结构。

    本工程楼体较高，结构外边线造型复杂，机位附着方式较多。利用Revit软件模拟机位附着节点与结构之间的关系，有效对架体立面、细部节点进行深化等应用。

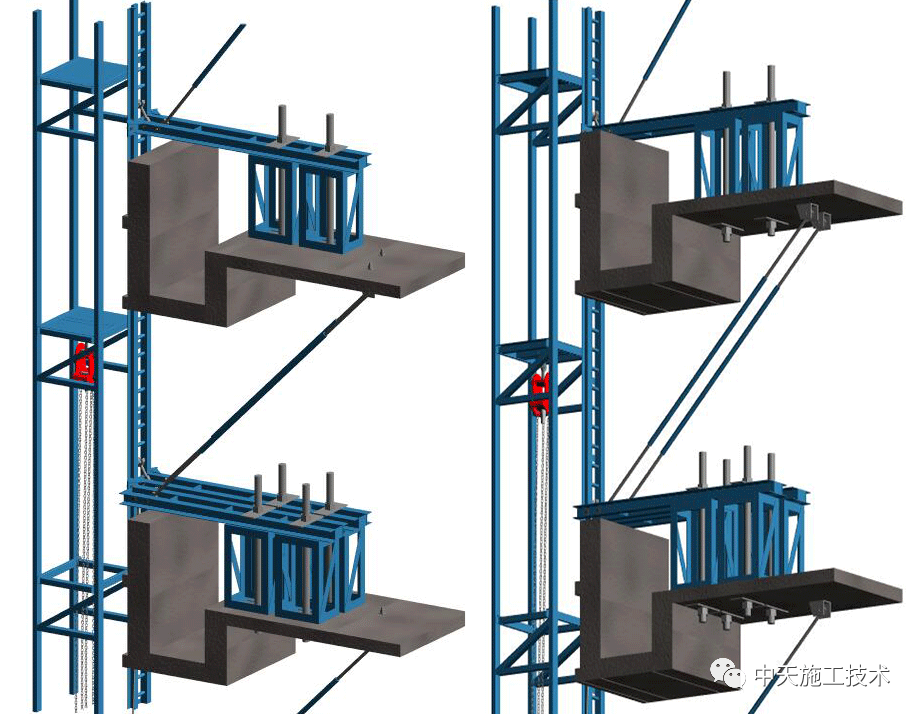

    ▲机位附着节点图

    2.2实施流程

    本项目BIM实施流程如下。前期熟悉铝模图纸及专项方案图纸并建立三维模型，根据爬架立面图建立相关族文件，利用成型的模型做载体进行爬架构件拼装，对复杂隐蔽的细部节点进行优化与深化出图。爬架施工前给项目技术人员进行技术交底，施工过程中结合BIM模型，对每区域的做法进行核实效验，并形成总结实施文件。

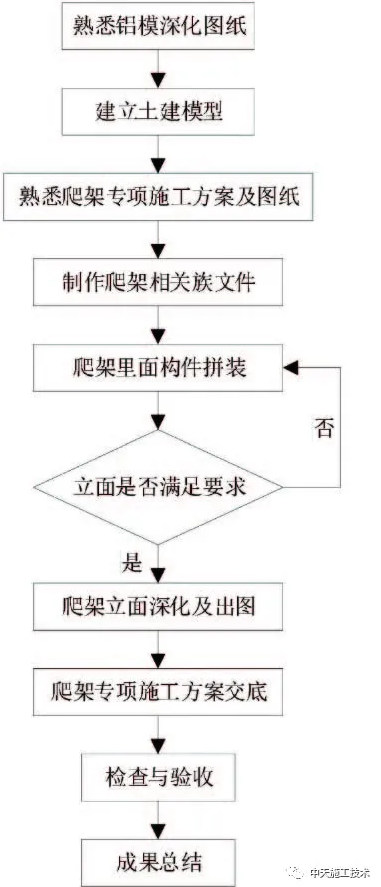

    ▲BIM实施流程

    2.3附着式升降脚手架族制作

    根据爬架立面深化内容确定族的制作范围，切勿盲目的建立爬架所有族文件，这样不但费时费力，而且效果不好。可以根据重要部位有针对性的制作族文件，制作时要考虑族的多次使用性，也就是“活族”，方便传递给其他人使用，在项目中能较快速拼装，提高工作效率。本次制作的族有以下几种。

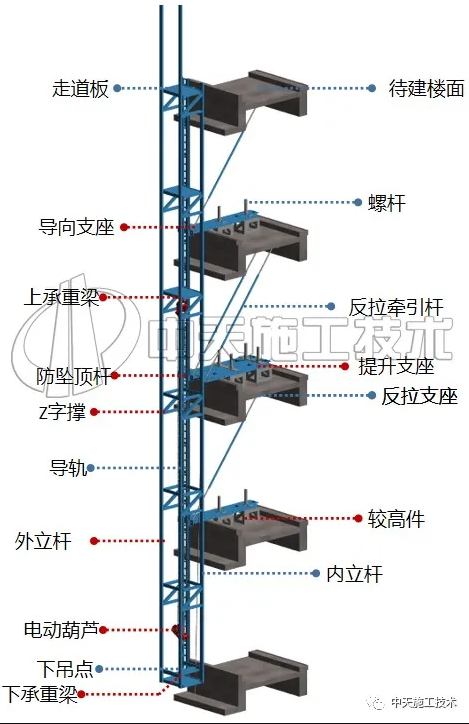

    ▲机位附着构件图

    2.4机位附着方式的优化与深化出图

    深化前需要建立成型的铝模深化模型，区分一次与二改一次模型界面，有效的区分提升支座与导向支座在立面上的位置，辅助爬架立面构件拼接。

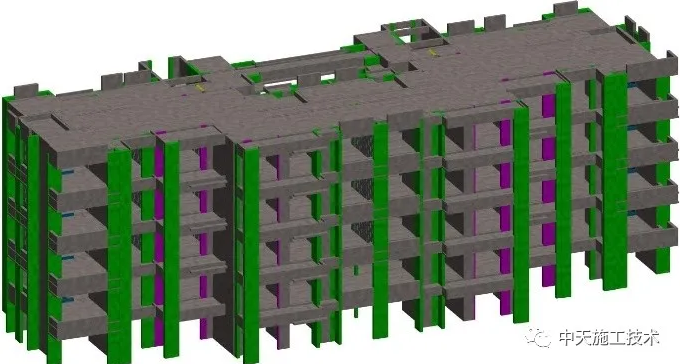

    ▲一、二次构件区分

    根据爬架专项方案机位平面布置图分析机位在平面的位置，重点查看飘窗、阳台、连廊位置；对应模型检查立面高度是否有线条造型，再查看专项方案架体立面图；确定导向支座安装标高与线条是否存在重叠问题，熟悉以上环节后可以开始在平立面上进行预拼装。

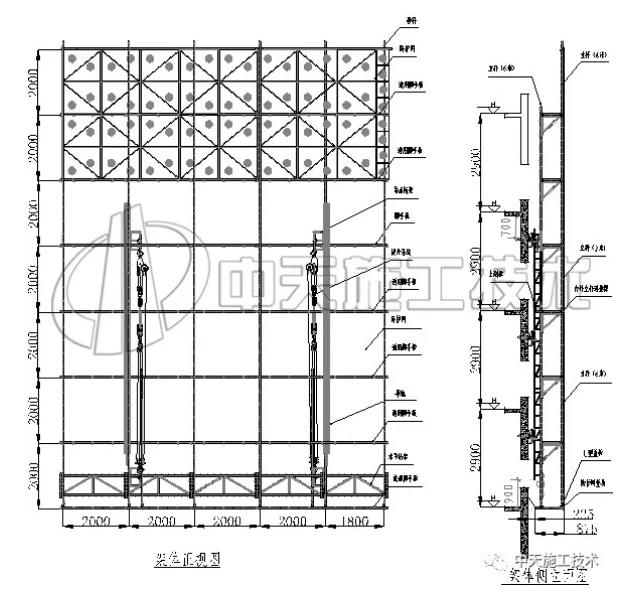

    ▲架体立面视图

    创建阳台附着节点。阳台外立面有飘板且梁上有翻边与线条，不利于导向支座安装。按照专项方案此处的附着由1.8m挑梁、2个较高件、2个穿墙螺栓、反拉牵引杆、反拉支座等构件组成，根据尺寸要求对分别对三道阳台附着节点进行拼接模拟，完成后在第二道导向支座右侧添加提升支座。

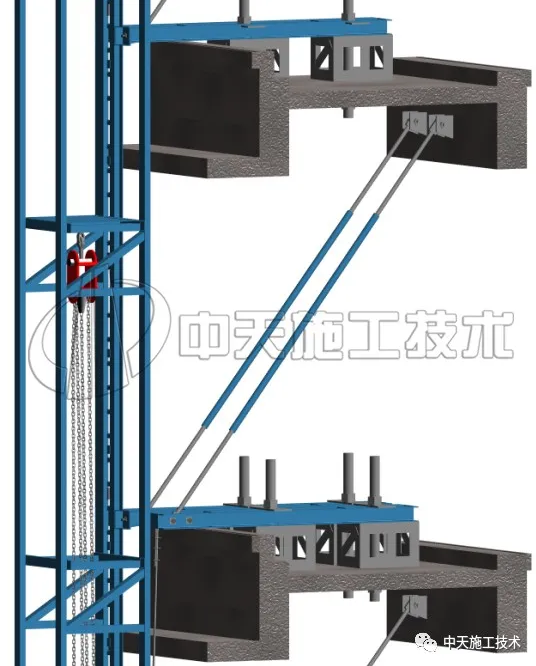

    ▲阳台三维机位附着节点

    为了爬架机位立面完整性，此处族为构件集，其中包含了卸荷限位支顶器、承重梁、外立杆、走道板、Z字撑、下吊点、内立杆、水平桁架、提升钢丝绳、导轨、电动葫芦等族文件。设置好平面位置与立面标高后放置构件集文件即可。

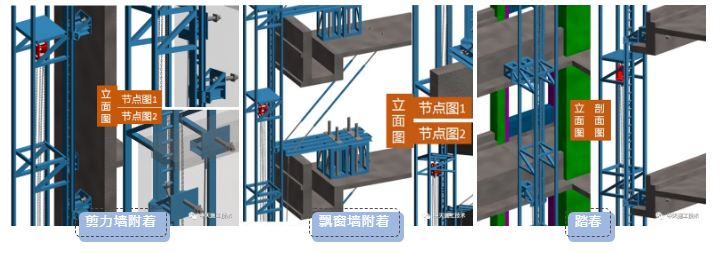

    通过上述方法对其他部位进行立面附着节点拼接，例如剪力墙、飘窗、连廊等，完成后再放置构件集。拼装后可生成三维轴测图、剖面图进行深化出图机位附着节点图。

    ▲节点图

    项目B轴与1轴处为飘窗，此处为特殊位置，左侧与南立面为5、6号机位。飘窗支座方式为挑梁并存在交叉碰撞现象，调整5号机位附着墙体螺栓长度至梁侧，方案审查时发现该处穿墙螺栓过长容易变形，优化为螺栓穿墙后增加反拉牵引杆。

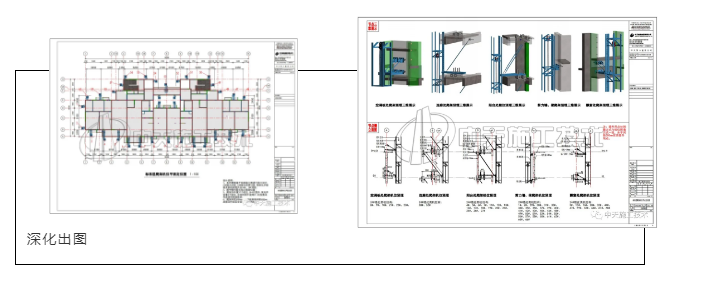

    根据深化后的模型输出标准层爬架机位平面定位图、三维立面示意图、机位预埋图纸。

    2.5技术方案交底

    技术交底通常以文字及平面图纸描述为主，管理人员以口头讲授的方式对技术人进行交底，技术人员根据个人经验对交底内容进行转化。这样的交底方式存在较大弊端，交流过程中容易出现理解错误，尤其复杂隐蔽部位，不同经验的施工人员在技术理解和具体操作上会存在很大差异，影响施工质量。利用爬架专项方案对架体立面、剖面三维化，对机位附着点位深化与出图，有利于辅助爬架专家论证与项目的技术交底。

    2.6检查与验收

    结合附着式升降脚手架检查表，对应检查项目制作标准模型。检查过程中核对检查内容及模型，如发现问题并记录，检查完毕后把问题及时录入在模型信息中，整改完成后标注即可。以半年为一个阶段，导出在模型信息中存在的一些问题进行总结、分析并形成问题库，以便在后续的检查交底中宣贯，避免同类问题的发生。

    03、方法总结

    为了更好的服务项目，利用BIM技术对附着式升降脚手架进行精细化建模，将专项方案模型化并对机位附着点位、预留预埋深化与出图，对复杂隐蔽的细部节点，通过深化模型及平、立剖图纸给多方人员进行技术交底，规避了工程隐患。

    -END-
