基于BIM技术装配式施工深化设计

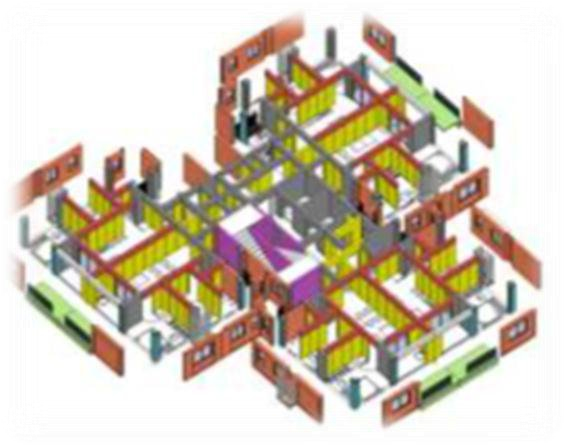

施工深化设计主要目的是提升深化后建筑信息模型的准确性、可校核性。项目中，预制构件生产主要包括有：预制外墙板、预制内墙板、楼梯、叠合梁、叠合板等。采用BIM技术创建虚拟的建筑结构模型，其中可包含丰富的非图形数据信息，提取模型当中的数据，可以让建筑师在任何时候生成自己想要的看的任意视图，对于材料统计、面积计算、造价计算等功能都从建筑模型当中自动生成。装配式构件采用的是灌浆套筒连接方式，对构件的细部连接有相当高的要求（位置的精细程度需控制在1mm以内），传统的拆分设计方法对该精确度的要求存在一定的困难。
而且，施工阶段存在钢筋冲突、钢筋与线管排布冲突的普遍问题，于是采用BIM三维参数化的特点，在项目单位设置0.1mm，同时将误差控制在1mm以内，钢筋距离各外表面的参数确定钢筋的位置、弯钩长度等细节。这样就可以对柱、梁、板、钢筋等形状及位置等参数进行确定，之后将新增建的构件模型放入已有模型库，再和新建的构件结合，形成完整的BIM模型。施工单位可以依据完整的BIM模型，结合施工特点及现场情况，完善或重新建立可表示工程实体及施工作业对象和结果的施工信息实体模型，该模型包含有实体基本信息。再由施工技术人员与专业工程师配合对实体模型合理性和可行性进行甄别，用于指导实际施工作业。
