revit给墙体赋予不同颜色的方法步骤:Revit如何将同一面墙体赋予不同材质

发布:中文网小编3号 浏览:28351人 分享
发布于:2020-08-14 16:53

    在Revit中绘制墙体时,我们可以通过将墙体赋予不同材质来实现墙体上图案的展现,那么具体应该如何操作呢,快和小编一起去看看吧!

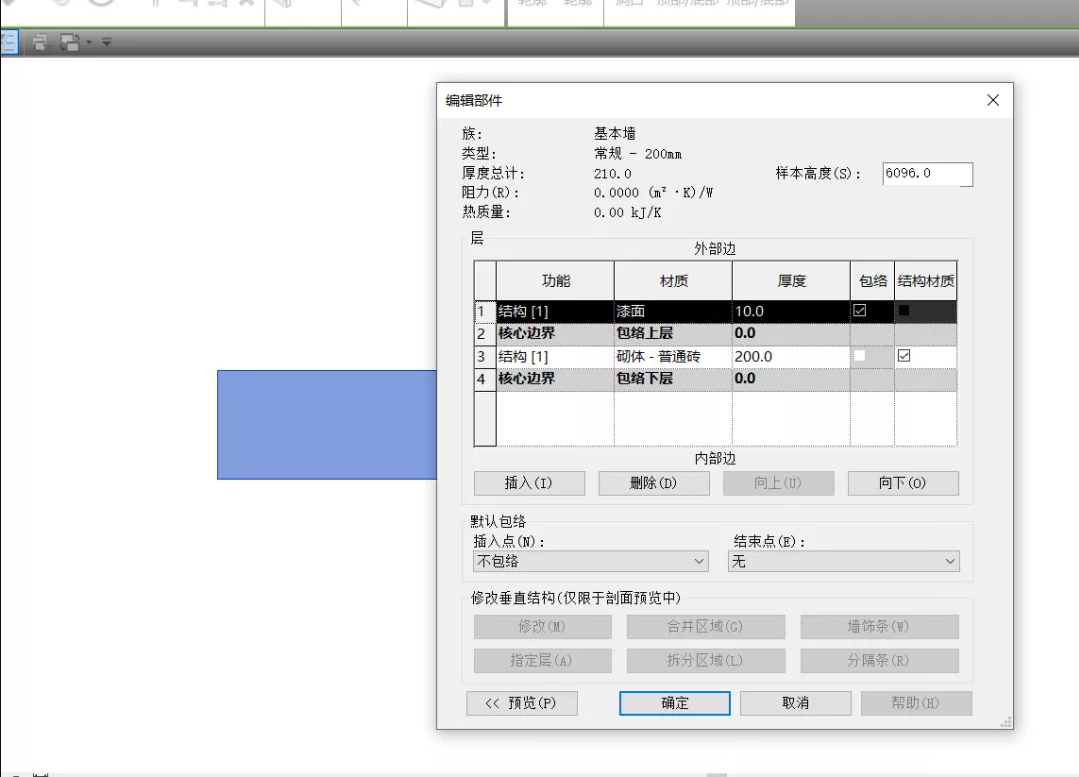

    1、绘制一面墙,设置漆面装饰面。

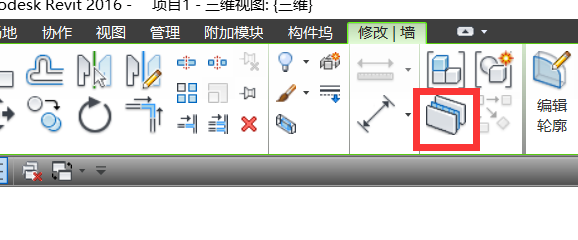

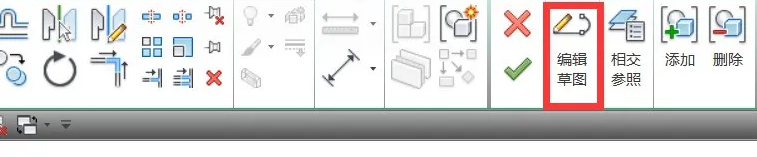

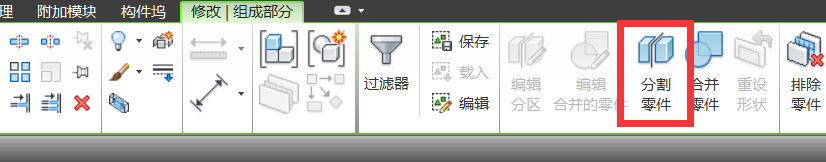

    2、选择墙体,点击选项卡中的【创建零件】---【分割零件】---【编辑草图】。

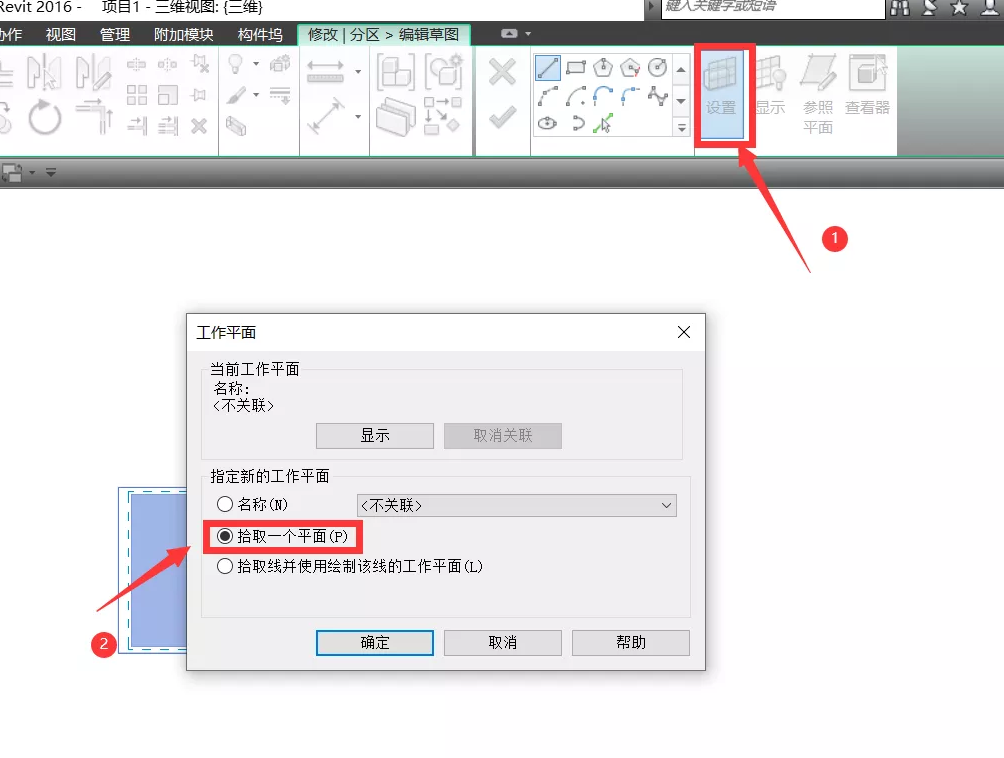

    3、点击【设置】选择拾取一个平面。

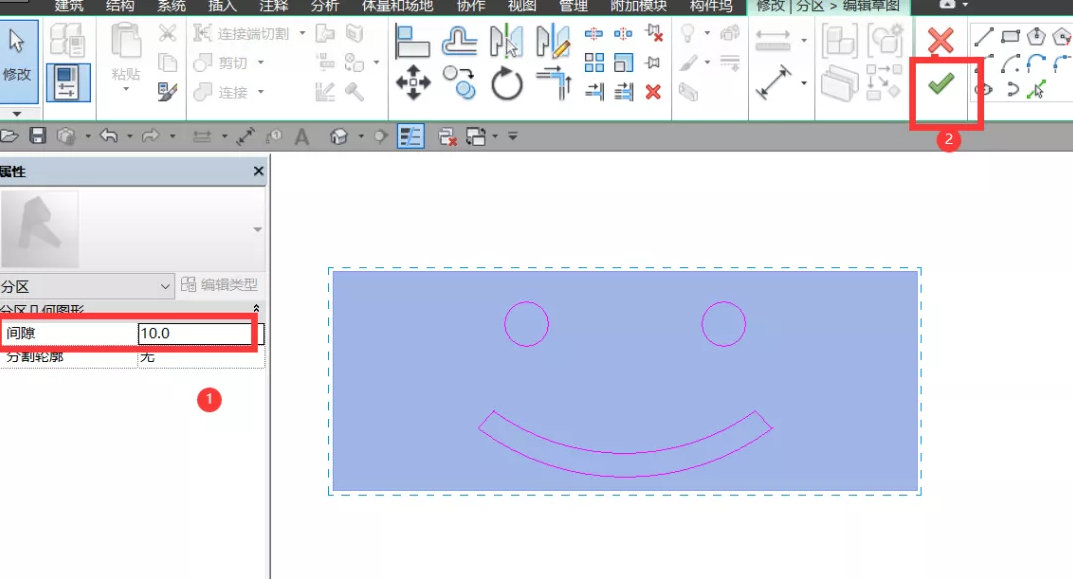

    4、编辑草图,输入间隙值10(间隙参数值可以根据项目情况调整)。

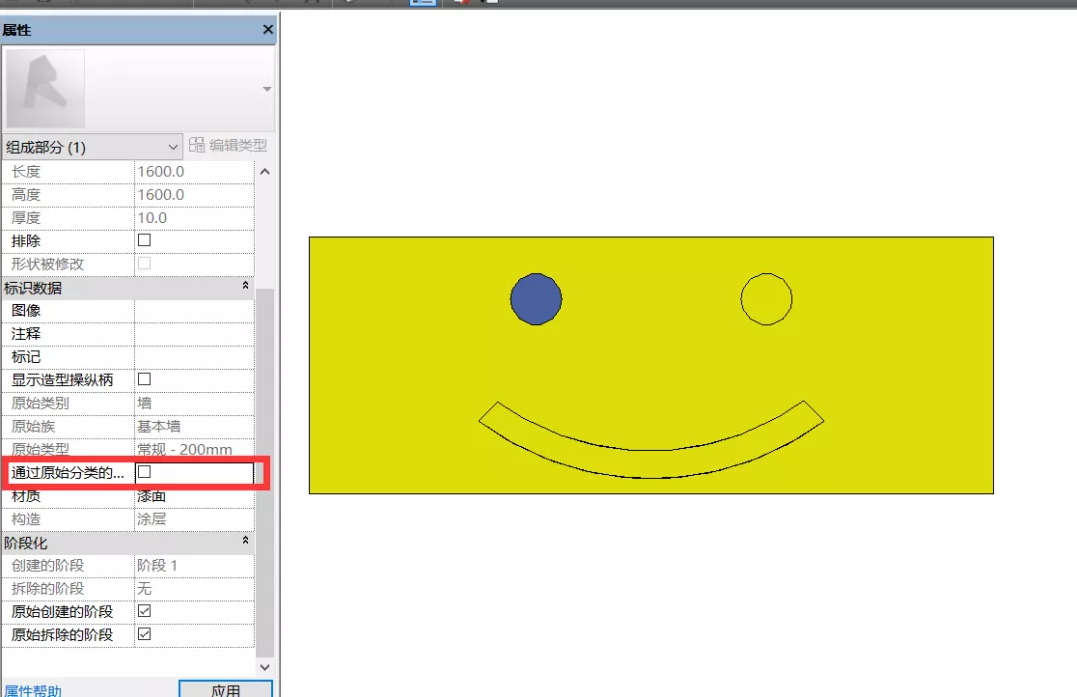

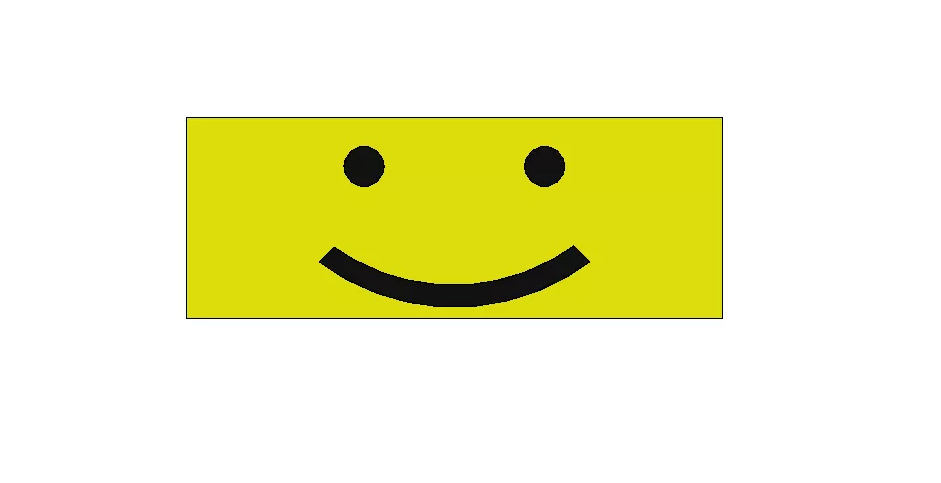

    5、选择饰面层,取消勾选原始分类材质,给每个饰面赋予不同的材质即可。
