Revit怎么做涂层？Revit中在柱子的涂层的步骤教程
Revit中在柱子的涂层
在做柱大样详图时，需显示柱的外侧涂层，那柱外侧的涂层是如何做到的呢？

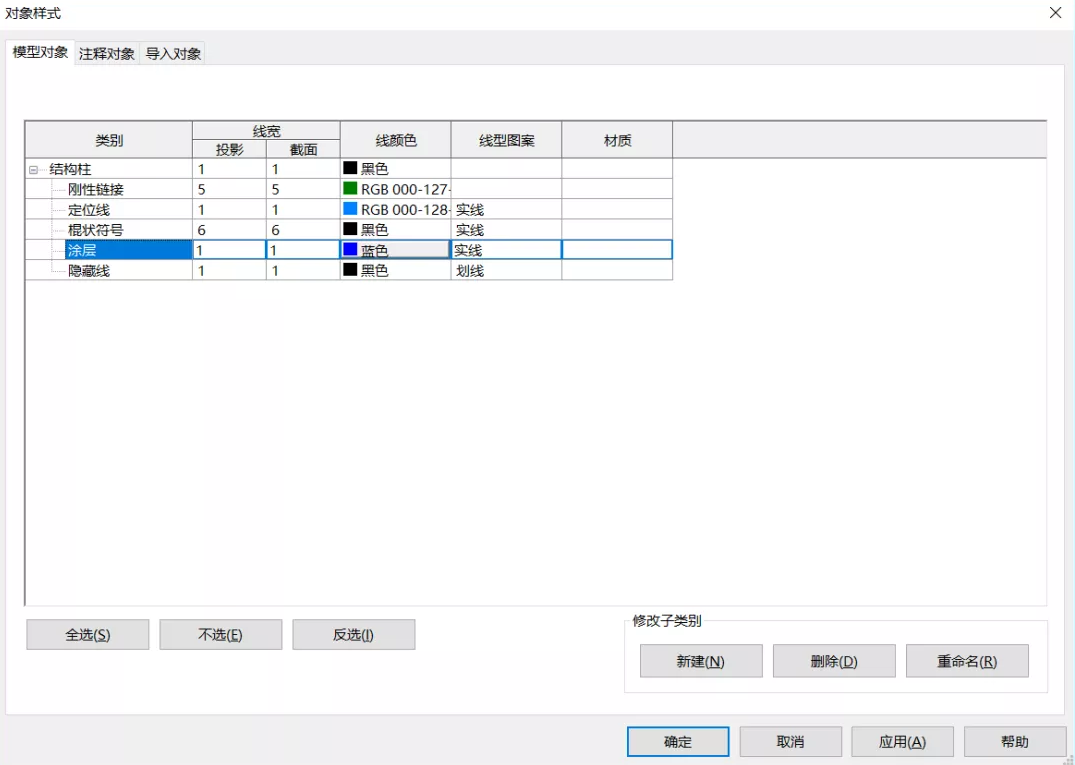

>1.可以在制作柱族时，为族加入“涂层”模型。使用“公制结构柱.rft”族样板文件建立结构柱族，点击菜单“设置-对象样式”（快捷键VV），弹出“对象样式”对话框，在该对话框中为结构柱新建子类别，并命名为“涂层”，设置“涂层”子类别的特性。

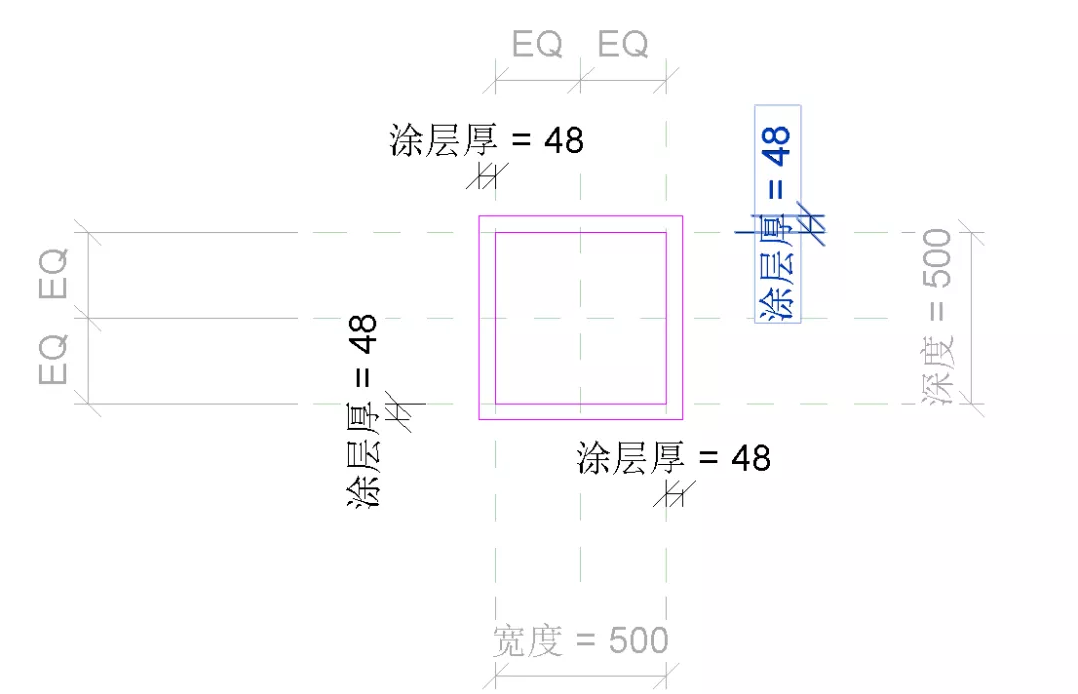

>2.使用拉伸功能建立柱模型后，再次使用拉伸建模工具，在柱外侧建立涂层模型，其拉伸草图。

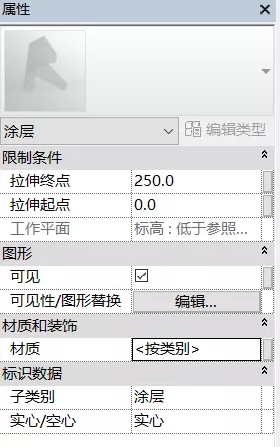

>3.在拉伸图元属性对话框中，设置拉伸所属的自类别为“涂层”。

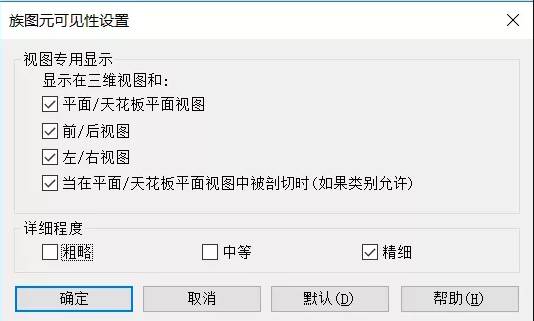

>4.选择涂层拉伸，点击选项栏中“可见性”按钮，弹出“族图元可见性设置”对话框，在“详细程度”中，仅勾选“精细”（即该图元仅在视图详细程度为“精细”时才可见），点击完成可见性设置。

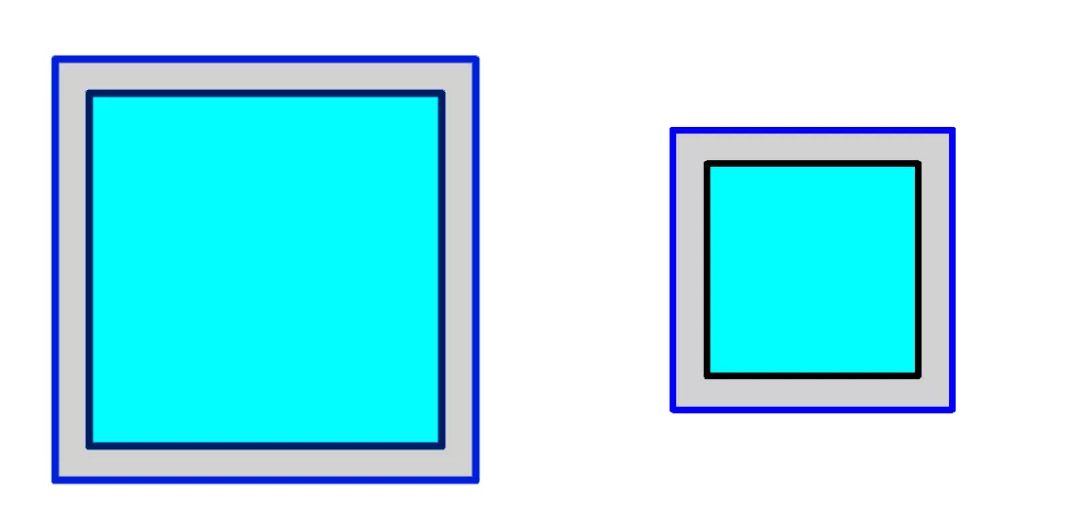

>5.在项目中应用该结构柱时，当视图详细程度为精细时，该结构柱截面才能显示外涂层。
