项目概况

    本项目的建设，将为新机场提供高效的公路交通服务，对促进新机场功能的充分发挥、将青岛新机场打造为华东机场群区域枢纽机场、促进区域经济快速发展、加强机场与城市联系、补充完善区域路网布局、提高路网服务水平等具有重要作用。

    项目难点

    青岛市公路项目一号工程

    体量庞大，现浇梁占比80%以上，施工资料繁多

    结构复杂，异形构件较多

    3次跨越河流、5次跨越公路、3次穿越铁路、跨越油气管线多达20余处

    涉及工艺种类繁多，施工难度极大，包括桥梁工程大部分工艺类型

    工期紧，压力大，对施工组织要求极高

    BIM技术应用

    1、建立科学严谨的实施标准和制度

    BIM技术应用是基于数字化、信息化、可视化等先进手段的项目管理应用，科学的标准制度，是项目顺利实施的关键保障。

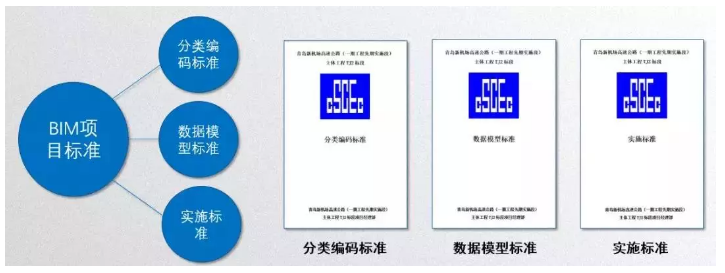

    BIM应用方案、项目标准、管理制度

    2、工程量校核

    对三维模型，进行工程量提取，确保图纸设计量给定的准确性，为项目精确计量提供数据支持，并综合分析混凝土拌合站布置，提高对成本的管控。

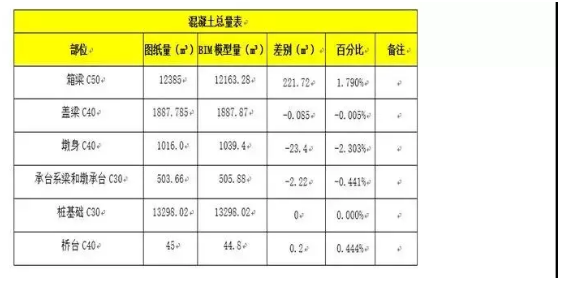

    工程量校核报告

    3、图纸问题分析

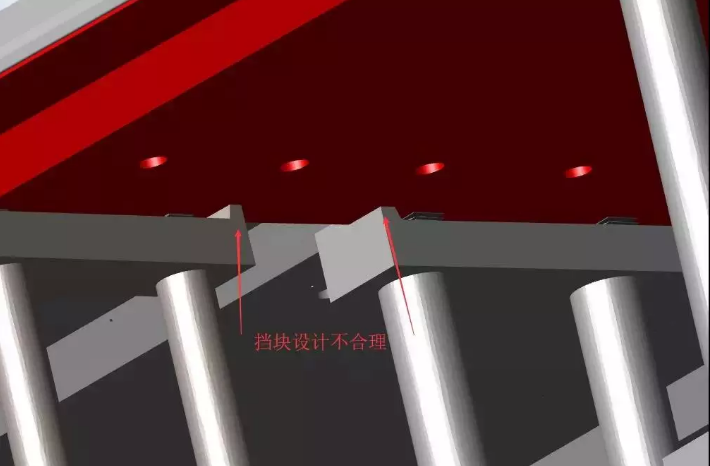

    在建模过程中，对图纸不合理处及时反馈，将问题及时解决。通过虚拟构造及时及沟通解决施工中可能遇到的问题，避免传统施工遇到问题导致停工的情况发生，延误工期。

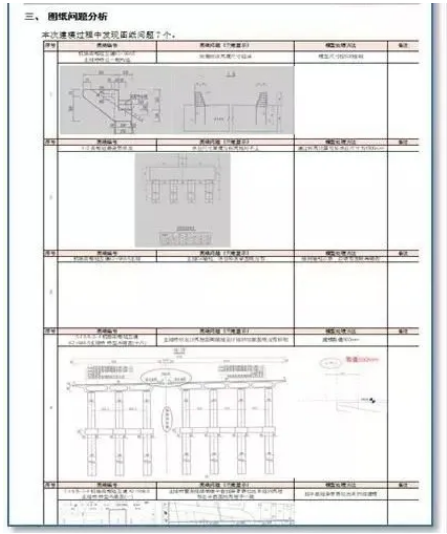

    图纸问题分析

    4、三维动画模拟

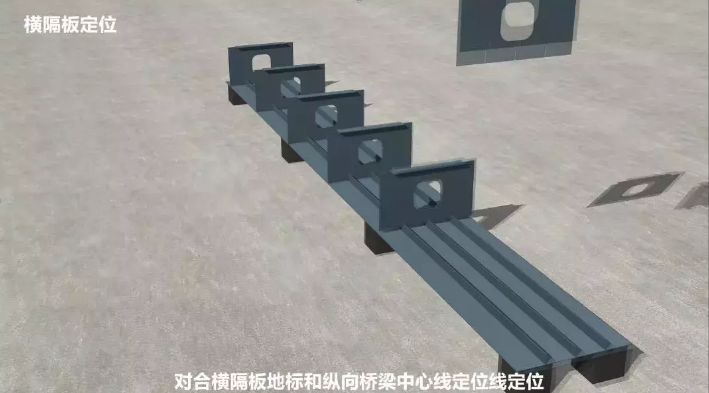

    钢箱梁段施工动画模拟，在交通繁忙，管线复杂，调流困难的地段通过三维施工动画模拟，一方面进行三维可视化交底，另一方面通过对施工情况进行真实的模拟提高对项目人员调动，机械配备的管控。

    钢箱梁介绍

    纵梁拼装

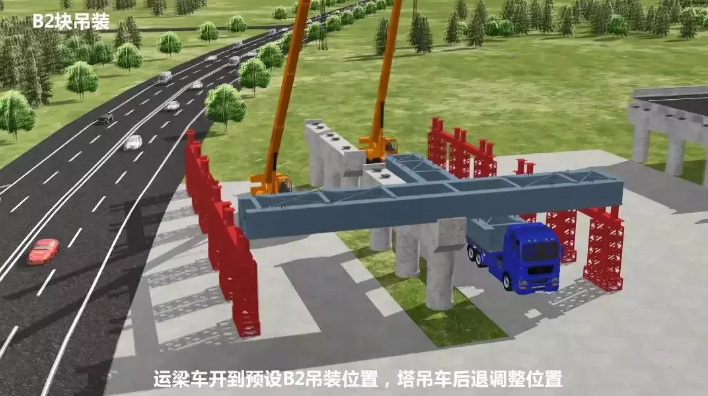

    梁体吊装

    5、资料管理

    模型构件为项目实施过程中信息流动载体，作为三维可视化的本体，更是包含项目建造过程中数据发生和资料存档的载体。将施工过程产生的数据和资料以属性的方式挂接构件，达到项目即完成，项目数据库即完整的效果。

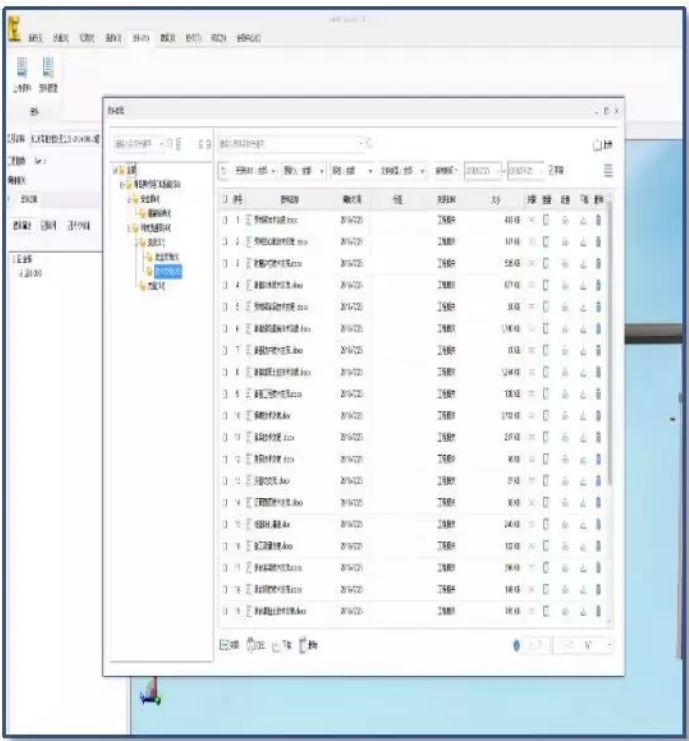

    平台资料查看

    6、进度计划

    录入实际进度和计划进度并进行对比。现场通过手机端及时更新进度情况，计划关联三维模型后可在驾驶舱中进行模拟施工，动态地预览施工现状，通过动态对比反映施工整体进展状况，为施工组织安排调整提供保障。

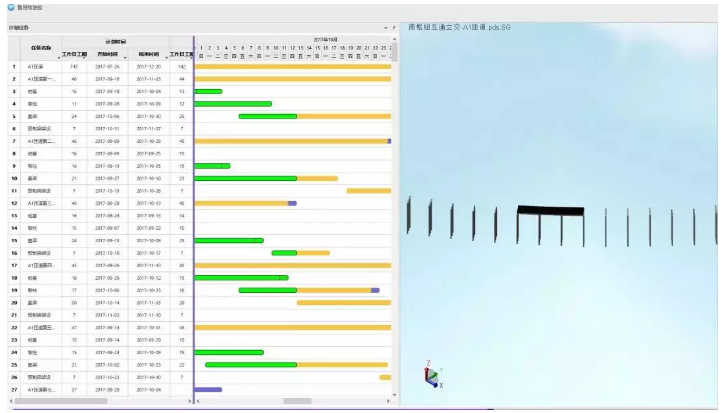

    计划进度对比

    7、现场质量安全监控

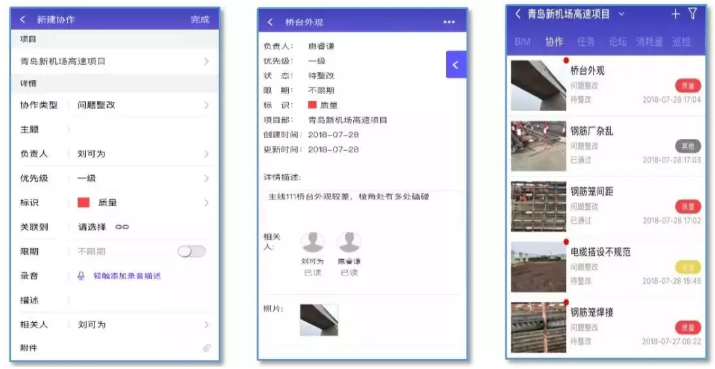

    通过手机端创建协作，对现场情况进行记录上传，不同的问题可以通过选择相关人来反馈到相关部门、相关责任人及时整改，电脑端形成整改问题库。建设质量安全管理体系，协助出具现场照片报告。

    8、碰撞检查

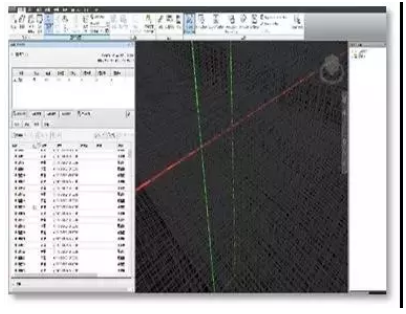

    选取主线桥悬浇段0#块钢筋模型进行碰撞检验，发现“错、漏、碰、缺”。分析问题出现的原因,若为建模偏差，修改模型;若为设计疏漏，则记录并提交。

    9、临建布置

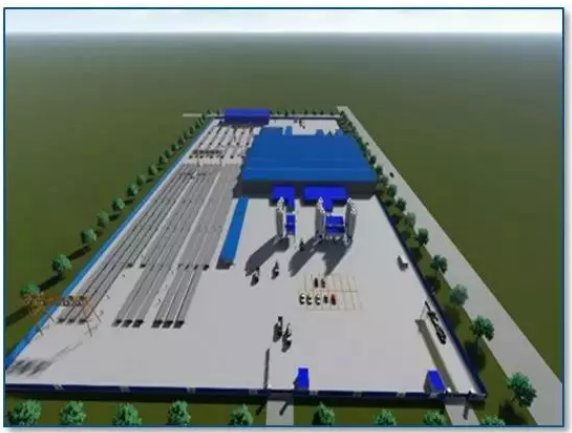

    利用BIM进行场站临建布置，直观地将可能存在的人、料、机冲突展现出来并进行调整，确保施工能准确、高效地按计划进行。在模型中将潜在危险区域与危险源进行划分，利用VR等技术进行交底，避免安全事故的发生。

    10、二维码管理

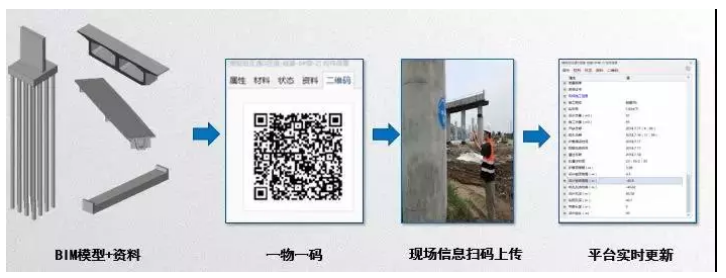

    以二维码为索引，以手机APP为工具，全过程“扫码+上传”，形成生产管理系统。

    11、VR应用

    传统交底方式不明确、不直观。本项目采用VR技术与BIM相结合，在设计复核和安全交底方面进行初步应用。

    12、综合效益

    （1）管理效益

    BIM技术在本项目设计、施工、运维全生命期中的应用，可以创建三维可视化的BIM模型，并通过协同管理平台有效实现跨组织的文件和流程管理，促进项目设计管理水平；在施工阶段，充分发挥BIM模型的三维可视化、可模拟特点，切实提高项目施工管理水平。基于BIM竣工模型，开发运维管理BIM平台，实现基于BIM的数字化和智能化地铁运维管理，有效提高运维管理水平。

    （2）质量提升

    在设计阶段，基于多专业整合的BIM模型，通过冲突检测及三维管线综合、设计方案比选、竖向净空优化、虚拟仿真漫游等多项应用点的开展，优化设计方案，减少错漏碰缺，避免返工误工，提高设计质量；在施工阶段，通过施工方案模拟、三维扫描等多项应用点的开展，优化施工方案，确保现场施工质量。

    （3）经济效益

    在设计阶段，通过设计方案优化、错漏碰缺检查、工程量复核等多项应用的开展，提高设计质量，有效控制成本，在施工阶段，通过施工方案优化、进度控制，减少施工浪费，缩减工期，在建设期产生巨大的经济效益。

    同时在项目竣工交付阶段，通过BIM竣工模型创建，确保建设期信息有效传递至运维阶段，为后续地铁运营养护管理部门提供数据基础；通过运维管理平台开发和运行，在中长期的地铁运营养护中将产生巨大的经济效益。

    （4）进度效益

    在设计阶段，通过项目协同管理平台有效提高设计沟通效率，有效控制设计进度；在施工阶段，通过施工进度模拟和优化、虚拟进度与实际进度比对、施工管理BIM平台等多项应用的开展，将有效节省工期，促进施工进度管理水平。
