    内蒙古建筑职业技术学院三期工程BIM应用汇报

    一、项目概况

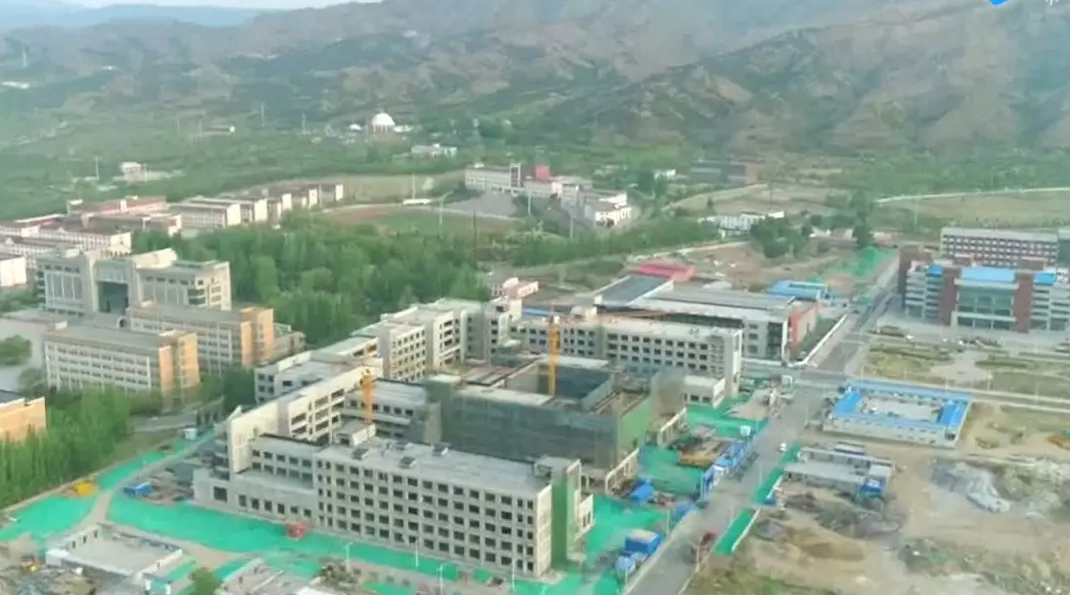

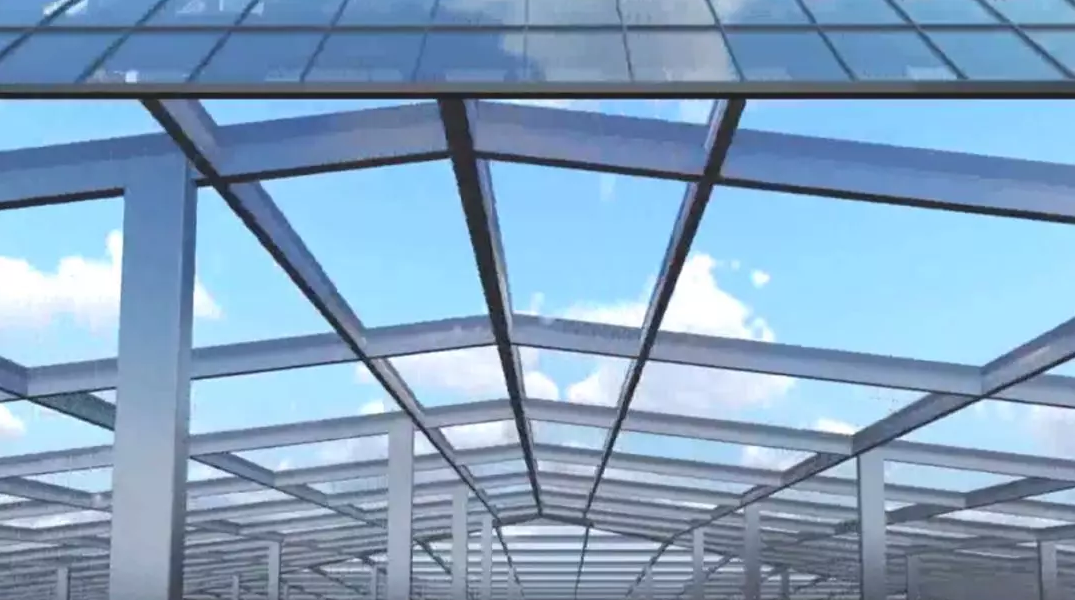

    内蒙古建筑职业技术学院三期工程占地约62.5公顷。其中教学楼总建筑面积约3.2万平米，建成后成为集教学、科研、办公、实习实训、展示参观一体化的综合型场所。依托学校BIM中心与协同创新中心，由于三期教学楼群包含大面积的钢网架结构和框架结构，因此综合采用BIM设计方案，设计过程中使用Bentley平台的ABD，contextcaptureMicrostationDescartesLumRT等多款行业应用软件，采取正向设计与逆向设计相结合的手段创造性完成了该建筑群的实景化。

    二、BIM应用

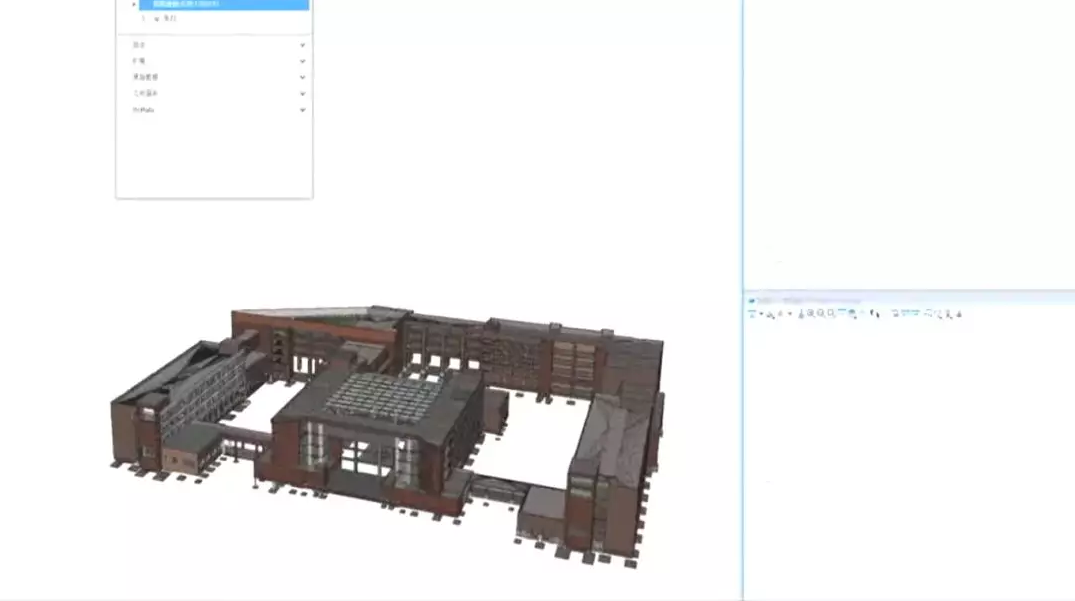

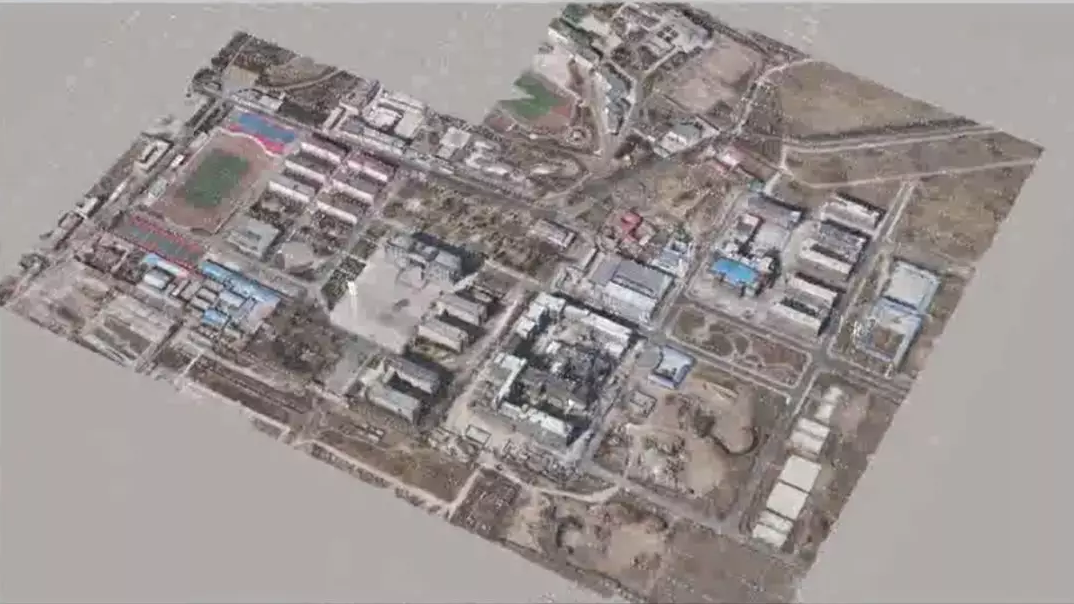

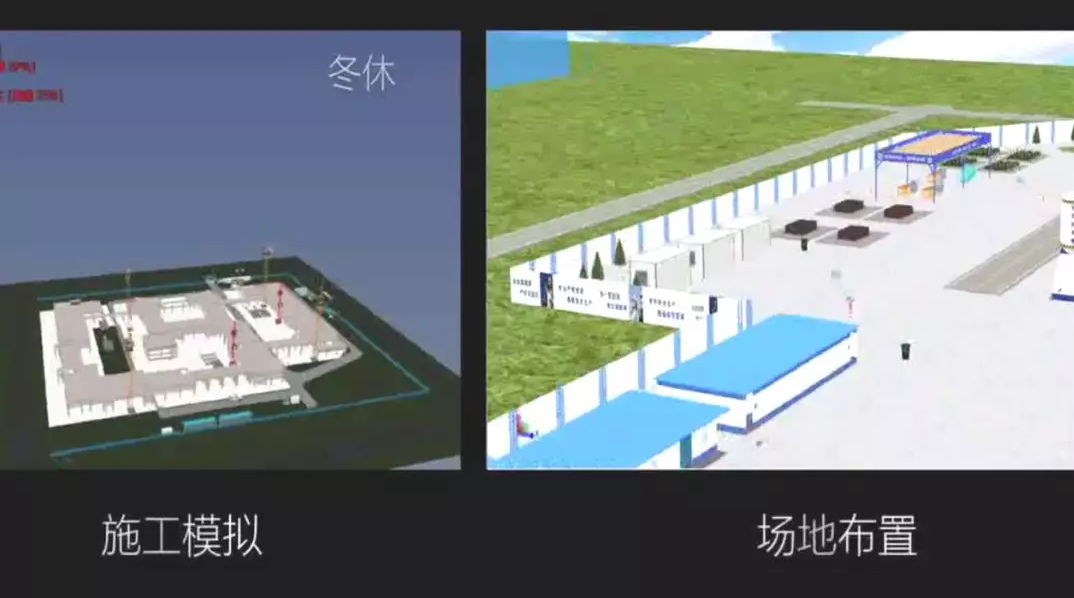

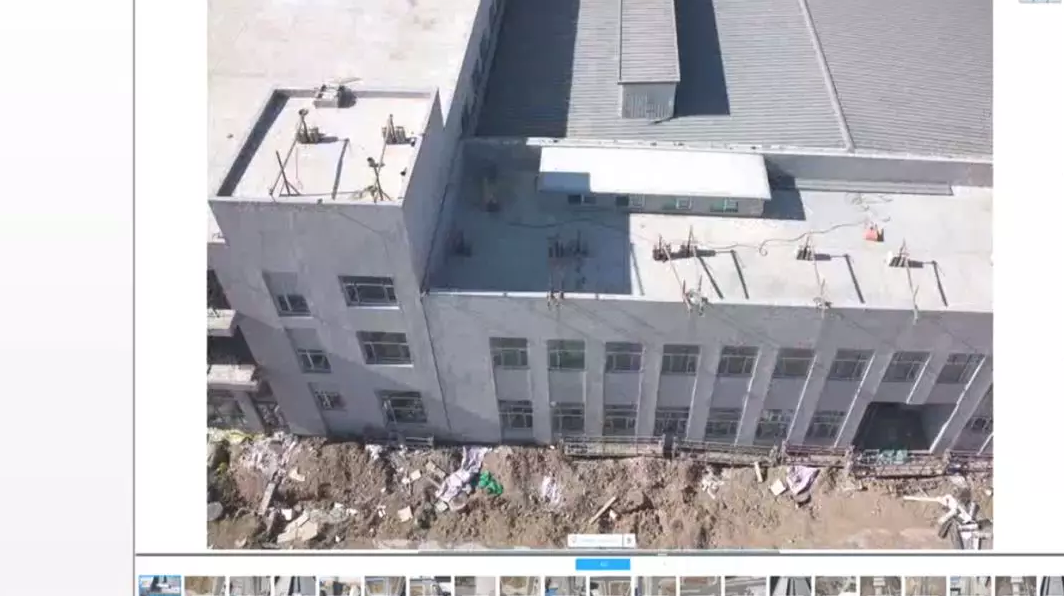

    设计使用ABD和Revit软件的正向设计手段建立教学楼群室内外全部构件的模型信息库，建筑构件的构造信息、位置信息、造价信息等全部可查可追溯。使用contextcapture软件的逆向工作流程，利用无人机实景建模技术，分多次采集了拟建区域周边2.3平方公里的影像资料。制作完成模型精度约两公分的高精度实景三维模型，为项目前期施工的土方量测算，不同施工进程中的现场勘验，项目设计的建筑色彩比选及全方位展示提供了有力的数据支持。使用Microstation及Descartes软件，将BIM设计模型与高精度的实景模型进行数字化融合，融合后的模型为业主方提供多元化的比选与决策，为设计方提供实景环境下更为深入的建筑环境一体化设计。最后借助lumenRT软件的虚拟化展示平台，模拟不同日照条件下的校区整体环境，模拟不同季节建筑外部植物的色彩变化，模拟建筑室内外一体化的装饰装修风格。为业主方、设计方、施工方提供了真实场景下的BIM模型预览。例如VR模式下360度BIM实景漫游动画等等。

    三、结语

    善建筑成，数字先行随着数字化时代的来临，融合建筑信息模型与三维实景模型的设计手段，必将成为该领域的主导趋势。内蒙古建筑职业技术学院三期教学楼项目，开创了内蒙古地区BIM设计实景化的先河，该设计将对区域内的建筑设计、城市规划乃至大型市政、道路、桥梁的设计施工领域带来巨大的改变。为政府、行业、企业、高校的融合发展提供新的决策机制，翻开了数字化建设进程崭新而辉煌的新篇章。
