    长春建工集团有限公司现为长春市属国有大型企业，是集建筑施工、房地产开发、建材生产、建筑设计、建筑装饰、建筑劳务和技术研发为一体的集团企业。

    具有国家房屋建筑工程施工总承包特级资质，电子与智能化工程专业承包、消防设施工程专业承包、建筑装修装饰工程专业承包、建筑机电安装工程专业承包、建筑幕墙工程专业承包壹级资质，以及市政公用工程、地基基础工程、钢结构工程、公路工程、电力工程、公路路面工程、公路路基工程等多项建筑业企业资质。连续多年通过质量管理体系、环境管理体系、职业健康安全管理体系的国家认证，中国建筑企业500强。

    1、项目背景

    和信天阶B地块一标段项目位于吉林省长春市净月高新技术产业开发区，新城大街与天富北路交汇。

    建筑面积166908.73平方米，工程造价30750.00万元。结构形式为框架核心筒结构，地下2层，深度为20.3米；地上B4#楼37层，高度150米，B3#楼23层，高度100米。合同工期为2018年6月20日—2020年9月30日，共计834天。是集高品质住宅、酒店、商铺、商务办公为一体的大型城市商业综合体。

    设计单位：吉林省建苑设计集团有限公司

    施工单位：长春建工集团有限公司

    2、BIM应用背景

    利用BIM5D项目管理平台，增强项目生产、质量、安全数据积累能力和分析能力，利用积累数据辅助项目生产管理，从而达到管理精细化、信息化的目的；

    利用BIM5D项目管理平台，提高相关部门、岗位之间的信息提取和共享的效率，打破信息壁垒，逐步优化并形成标准化的生产管理流程，提高岗位层作业效率。

    3、BIM技术应用点

    1、无人机土方测量

    通过无人机实时相位差分技术（RTK），能够帮助土方工程领域快速采集原始地形信息，输出高质量的原地面点云数据，通过对点云数据处理加工，可以导入到相关软件中，进行场地平整，路基开挖及填筑土方量的快速计算，外业工作量少，内业自动化程度高，成果可靠并且具有可视化效果。

    2.场地布置

    利用倾斜摄影技术，拍摄场地周边情况，形成点云模型，并将场地布置模型和点云模型相融合。通过多方案比选形成最终场地布置。

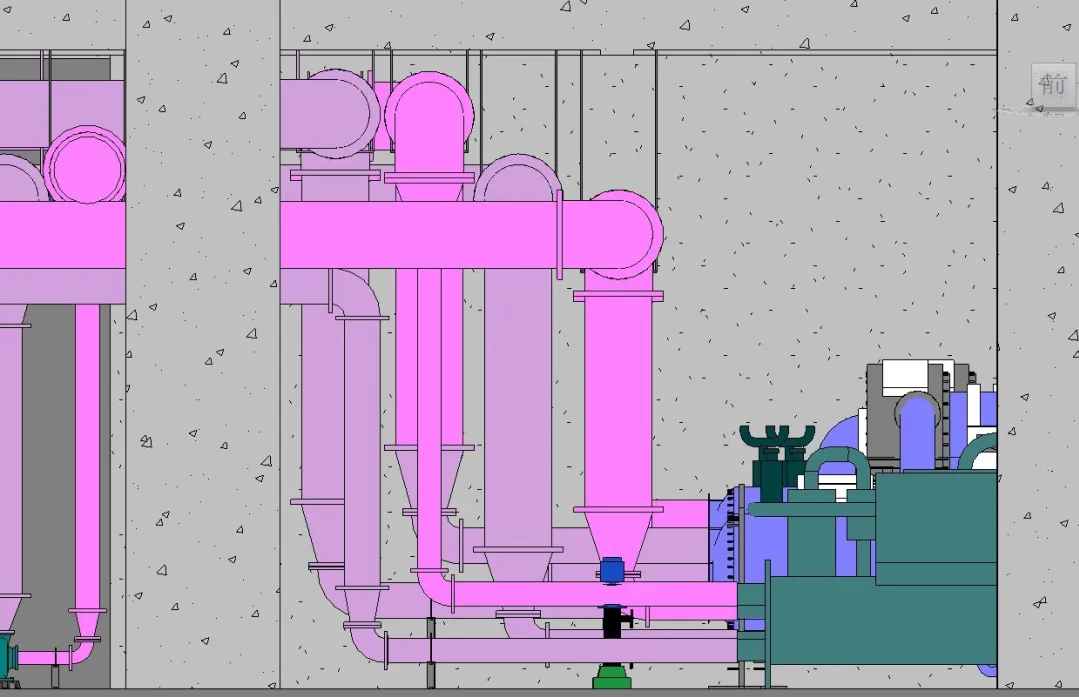

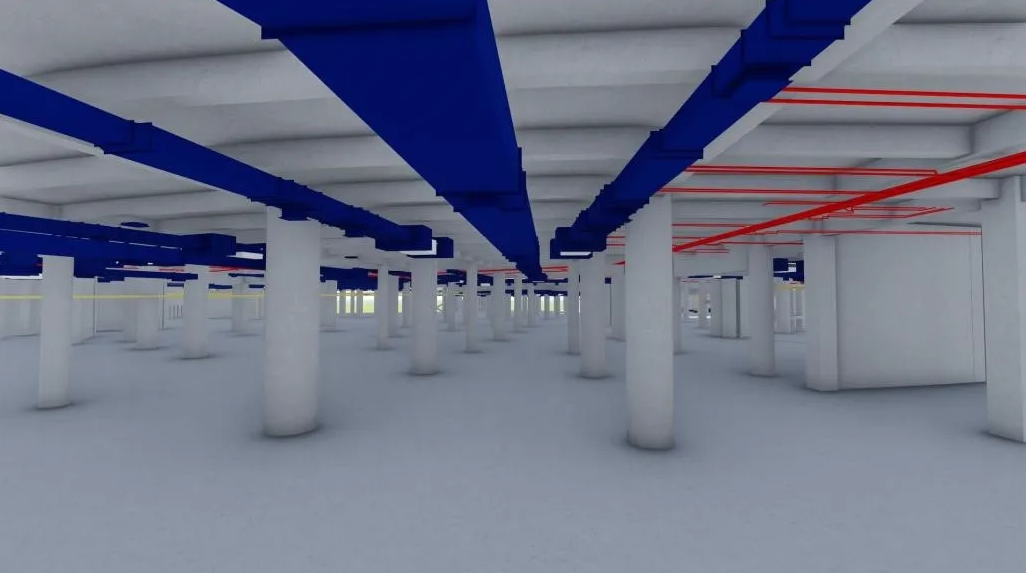

    3.机电管线综合

    通过碰撞检测优化管线排布，减少在施工阶段可能存在的错误损失和返工的可能性，加快施工进度，降低施工成本。从而对消防泵房和空调机房进行深化设计，通过模型确定空调机房中各类型号弯头共计573个，管线最低净空高4.4m。

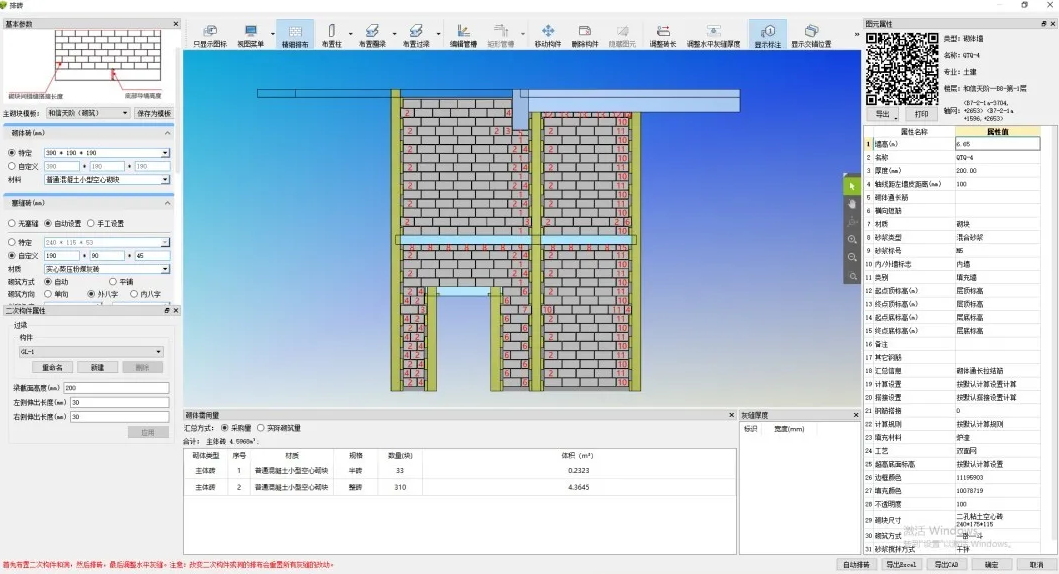

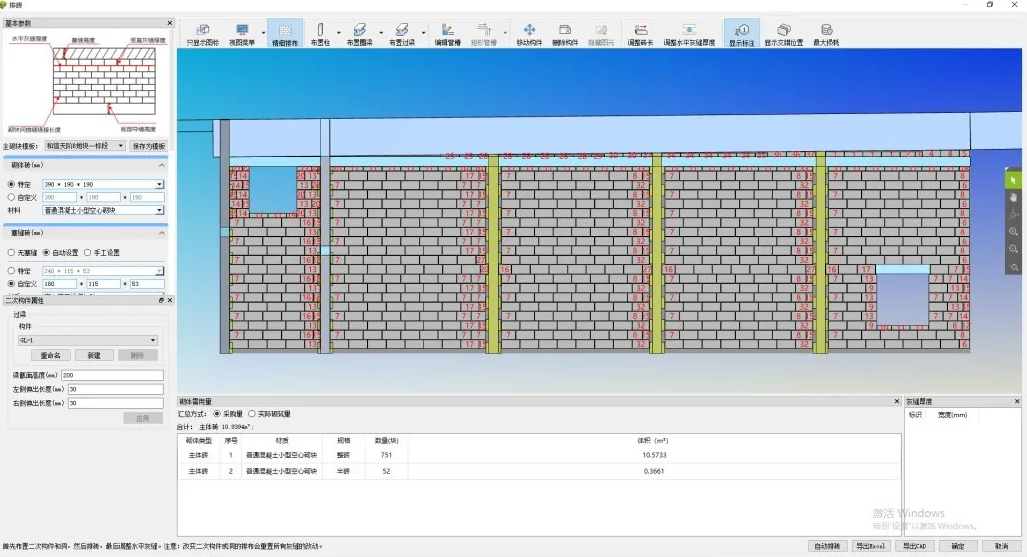

    4.砌体排砖

    本项目砌筑工程量为3.04万m?，利用广联达BIM5D进行砌体排砖，生成施工图，确定各规格砌体用量及部位，对施工班组进行交底。避免现场砌砖造成的浪费及环境污染，避免返工，保证砌筑观感质量。

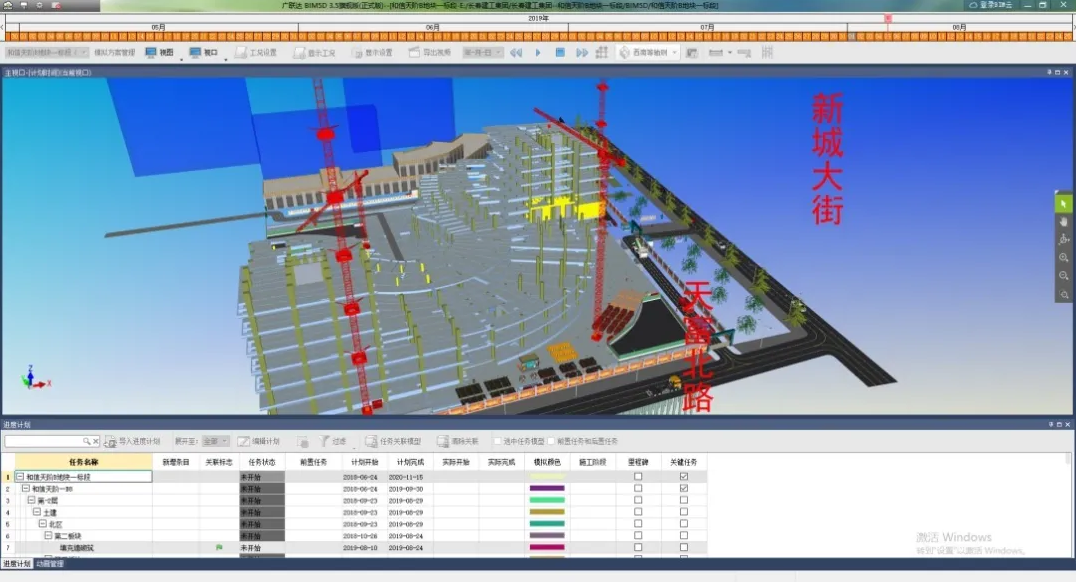

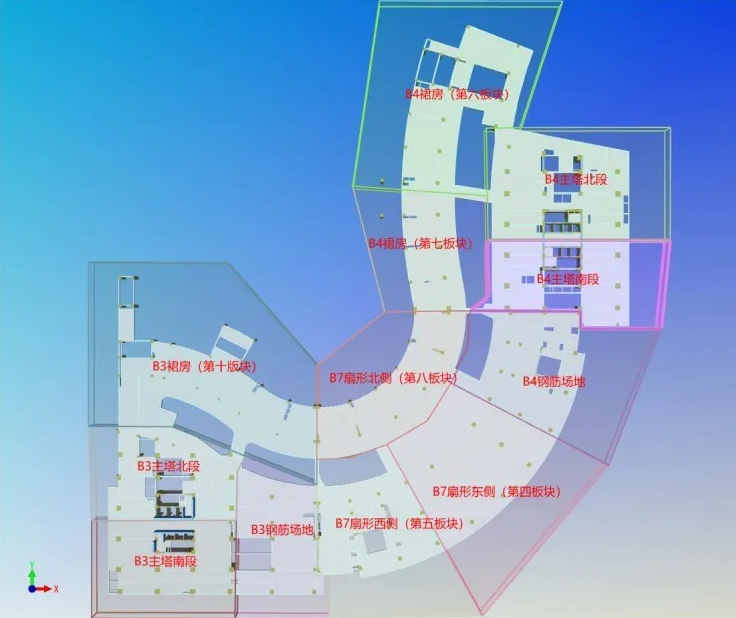

    5.流水段划分及施工模拟

    利用广联达BIM5D软件将建筑物进行流水段划分，经过多次的方案比选，将现场分为十个不同的区域进行施工，保证每板块工程量大体相等，让各流水段等节奏、等节拍，以确保施工进度。

    6.构件跟踪

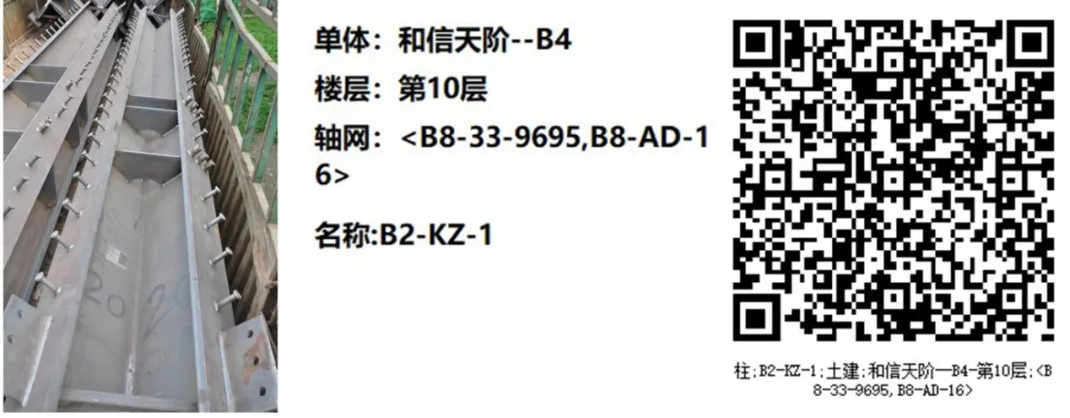

    采用二维码对钢柱加工进行监控，实时掌握钢柱加工、运输动态。

    利用信息化手段对劲性混凝土钢柱进行构件跟踪，做到生产、运输、安装全流管控。

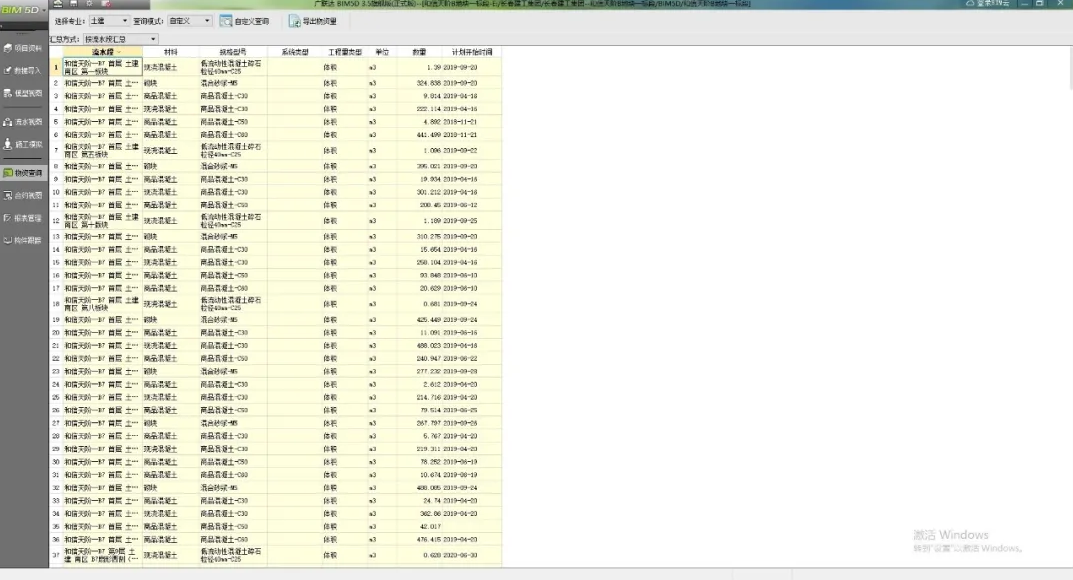

    7.工程量提取

    结合云存储、大数据技术对物资进行管控。

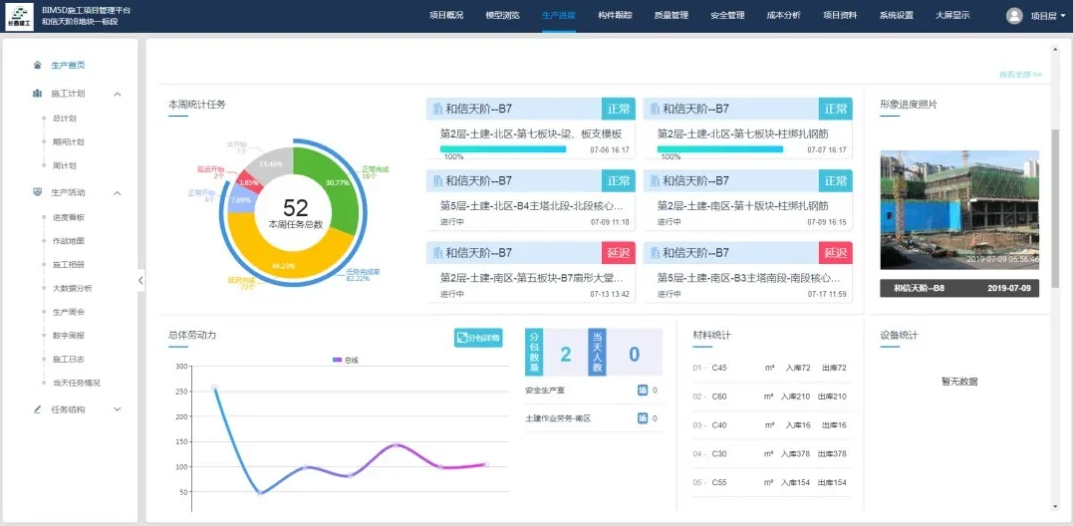

    8.生产管理

    项目应用人员将计划录入广联达BIM5D平台中，现场施工人员通过软件反馈实时进度情况，在实施过程中及时检查和控制，确保完成进度目标。

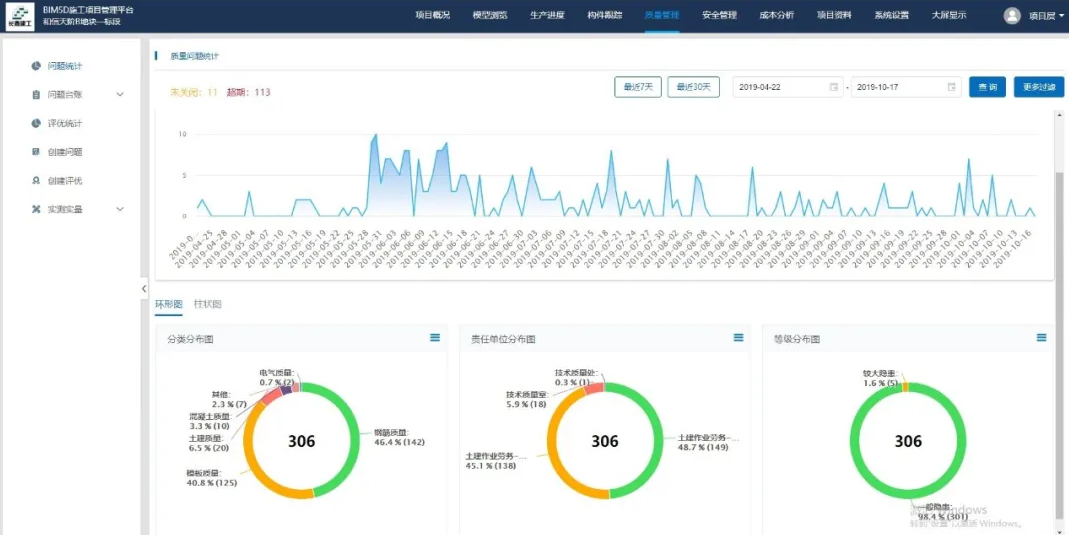

    9.质量巡检及实测实量

    利用广联达BIM5D平台，将质量目标进行分解，制定可储存、可分析、可总结的质量管理流程。对现场构件进行实测实量，形成程序化、规范化、标准化的质量管理模式，达到管理有据、管理有方、管理有法的目的。

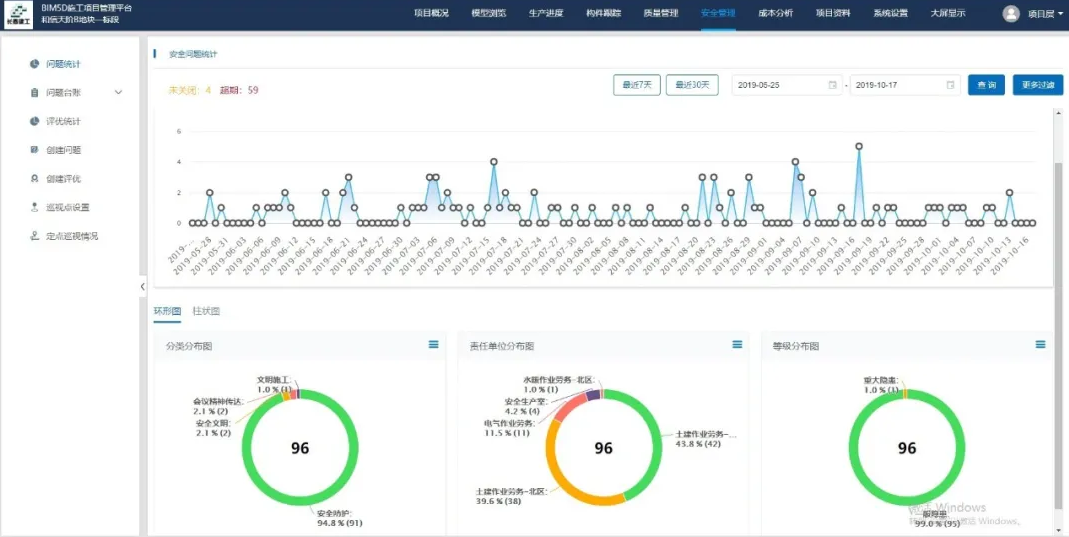

    10.安全巡检及定点巡视

    利用广联达BIM5D平台录入的安全信息，针对不同问题进行统计、分析、总结、处理，保证安全管理的有效落实。安全管理人员利用广联达BIM5D软件对重大危险源进行定点巡视。

    4、实践评价

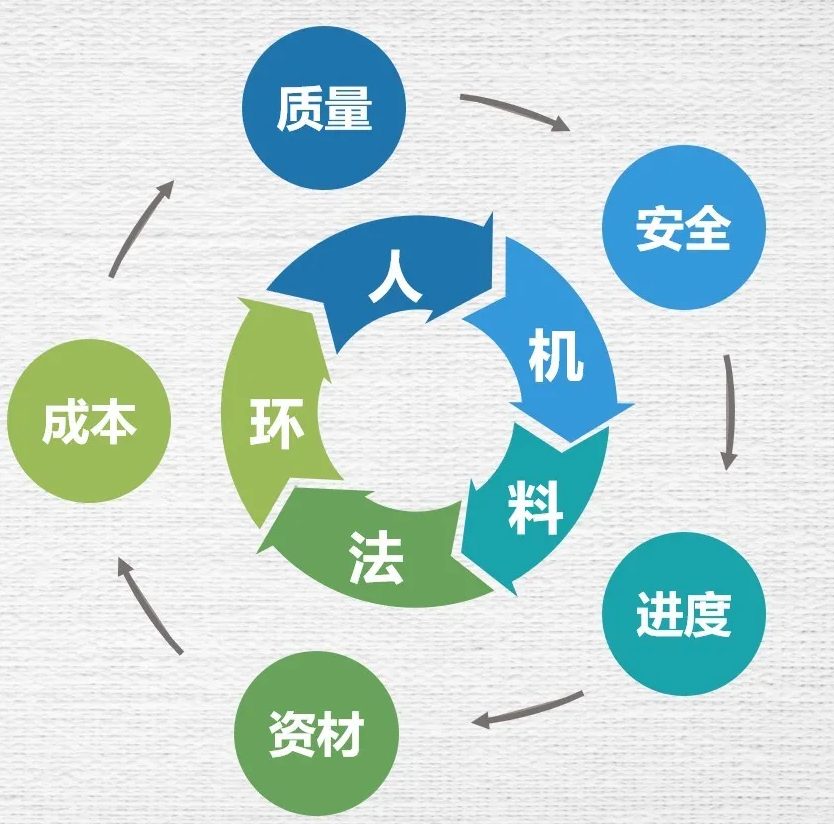

    1、基于人、机、料、法、环等模块，结合BIM模型，通过信息化管理的方式，对和信天阶B地块一标段项目的安全、质量、进度进行了精细化管理。

    2、发掘现场管理人才，提高人员工作效率，制定基于信息化管理人员的考核评比标准。

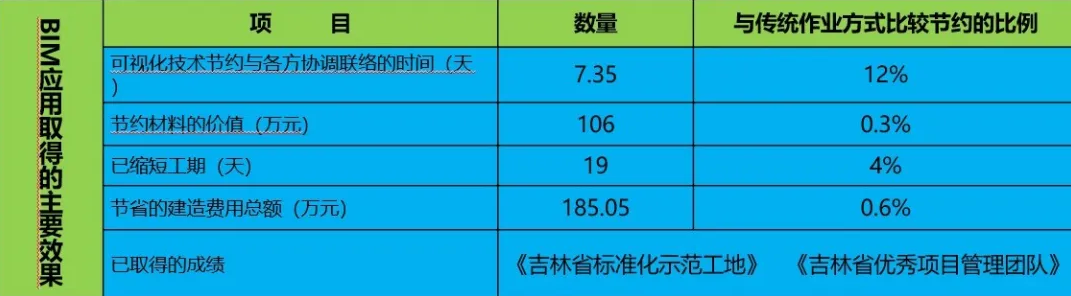

    3、BIM应用取得的主要成果。

    5、未来规划

    长春建工集团有限公司作为国有大型企业，积极推进BIM技术在建设领域的深度应用，未来我们将加大与广联达科技股份有限公司的合作力度，共同推进BIM技术在建设领域中熠熠生辉，我们会将BIM技术与企业管理相结合，推动全产业链协同发展。

    在长春全面振兴、全方位振兴的战略引领下，以培养BIM人才、开发BIM技术、积累BIM经验、推广BIM应用为主导，深度发挥BIM技术在施工过程中的作用。

    坚守诚信创造价值，精品铸就永恒的经营理念，让科技赋予建筑生命，使信息传承城市经典。长春建工集团将坚持创新发展、绿色发展的理念，立足长春，建设吉林，走向全国，长春建工集团一定会迎来更加美好的明天！这个缔造工匠的摇篮，正在以崭新的面貌和新时代大国工匠精神孜孜以求，奋勇前行。
