一、数据中心BIM设计案例

    1、项目介绍

    项目园区由数据产业区、企业创业区和配套生活区组成，本期数据产业区项目按4栋数据机房、1栋总控中心进行规划建设，规划总建筑面积约为180,000㎡，其中数据机房约160,000㎡、总控中心约15,000㎡、连廊约1000㎡。IDC机柜数量超过20000个，机房等级满足国家A类标准/TierⅢ标准。

    2、项目方案

    （1）建立项目BIM标准体系

    根据项目特点制定项目级BIM标准体系，建立一系列与BIM模式相适应的技术和管理标准，以及与之配套的实施指南与规范，保障BIM实施。

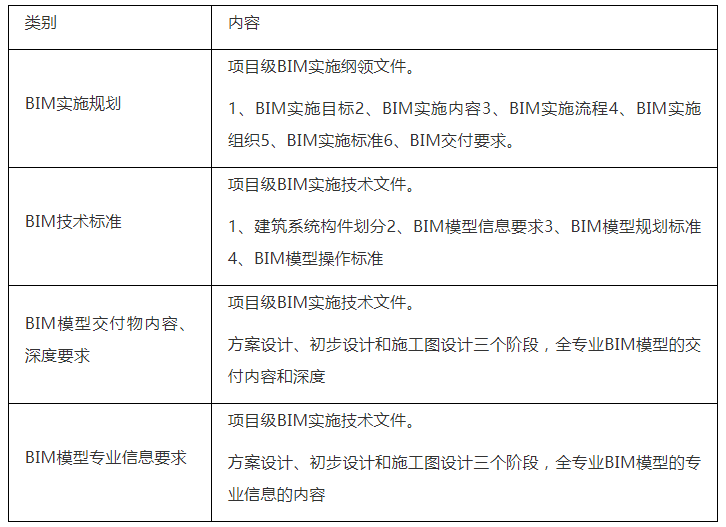

    项目BIM标准体系表

    （2）全专业协同设计建模

    基于BIM云协同平台，为本项目提供了一个数字化项目协同工作环境，包含了项目基本信息、项目组织结构、项目文档数据等基础数据。各个设计专业通过共享协同工作层的基础数据，实现基础数据的统一，开展全专业的协同设计建模工作。

    各专业可基于统一的BIM模型随时获取所需的数据，实现并行的协同设计模式，改善各方的工作协调和数据交换方式。

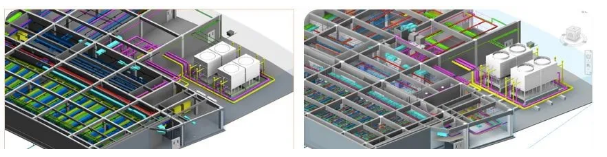

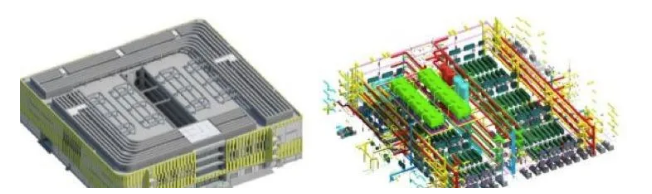

    全专业BIM模型整合

    （3）模型关联自动出图

    由BIM模型关联生成平立剖二维图纸以及材料表，这些文档之间是相互关联的，一处修改，处处更新。这种图模一致的BIM出图方式，能显著增强设计阶段图纸数据信息的可控性和准确性，高效准确。

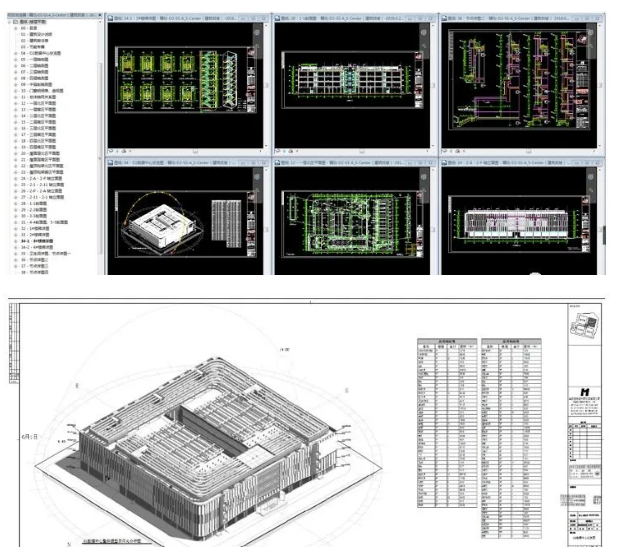

    BIM模型自动出图

    二、数据中心BIM实施案例

    1、项目介绍

    项目为综合楼建设项目。建筑面积约20,000平米，地上三层。综合楼为办公和机房一体化布局，首层为数据机房，建筑面积7,500平米。

    2、项目方案

    总包单位基于施工图模型，进行了联合BIM深化设计和BIM施工方案模拟，提前排除了大量安装问题，保障了施工安装进度、提高了工程建设效率。

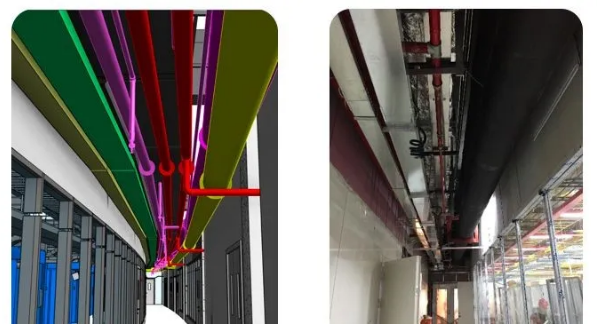

    设计施工模型→施工深化模型

    施工深化模型→现场安装

    3、项目成果

    BIM技术在项目实施阶段的应用，提前排除了大量安装问题，保障了施工安装进度、提高了工程建设效率。

    三、数据中心BIM运维案例

    1、项目介绍

    项目，采用了“两地三中心”灾备体系架构，通过新建低碳数据中心机房，形成了高可用的IT基础服务支撑架构。

    2、项目方案

    （1）BIM与GIS技术结合

    通过BIM+GIS技术，将不同地域的多个数据中心串联起来，集中展示，总览数据机房所处的地理环境以及机房信息。

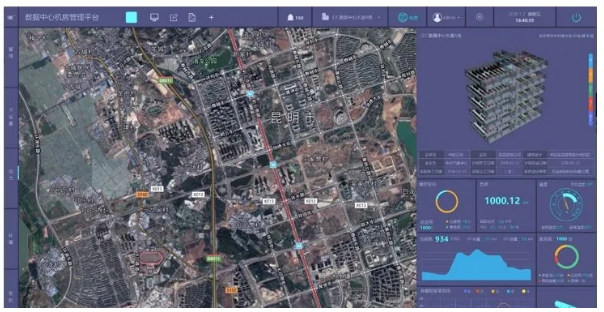

    BIM+GIS平台示例

    （2）数据中心机房运维管控

    BIM运维管理平台主要业务功能如下：

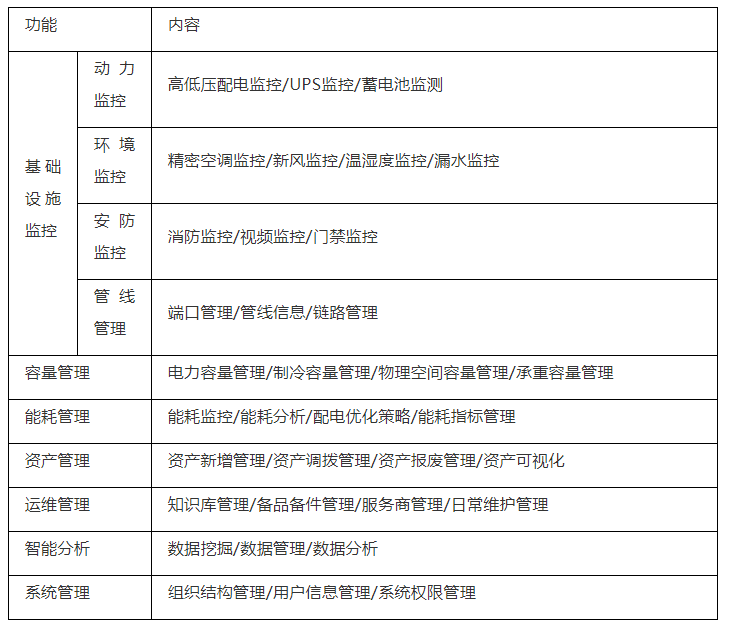

    BIM运维管理平台功能列表

    该项目在业务需求满足上，又可以体现为：

    单层总览

    分楼层的对机房详细信息进行展示，包括机房的设计图纸、管路空间、结构等BIM信息，动环信息、容量信息，并对每部分提供更细化的独立业务看板。

    空间数据

    通过BIM模型对楼层信息进行展示，并对该楼层的关键数据指标通过统计分析后，以图形的方式呈现，帮助用户快速掌握楼层信息（空间数据、设备分类、设备信息）。

    管路信息

    通过空间数据、颜色、资产信息方式，对管路信息进行展现，可以对其它结构信息进行隐藏，突出显示关注内容。

    容量信息

    在BIM的模型上，通过运行数据的分析和计算，使用不同的颜色，对机柜容量使用情况进行标识，辅助用户进行设备进行维护。

    配电信息

    对机房的供配电设备、实时数据及回路进行监控。

    商业智能

    基于BIM分析平台，结合企业运营管理需要，提供数据分析、结果呈现、报表生成。

    3、项目成果

    BIM技术在大型建筑的设计、施工和管理中发挥着巨大的作用。BIM技术比传统CAD辅助绘图所不具备的诸多优点，迅速成为建筑工程的重要辅助工具。

    二、BIM技术在净化工程设计中的应用

    现代生产对生产环境要求的提高，促进了净化工程的进步，净化工程中多种工种日益复杂的一体化已成为现阶段需要解决的问题。Bim与净化工程的优势和要求明显互补，使得Bim在净化工程中的应用应运而生。接下来让我们来看看BIM技术在净化工程中的应用！

    1、改变了传统净化工程设计图的思维方式

    传统的设计图是在CAD二维空间中绘制，主要是通过线的平面来定义管道、设备和阀门附件的外形、尺寸和位置，并辅助文字描述，从而充分表达设计者的设计意图。

    采用BIM技术进行设计时，以产品为主体，然后利用产品和各种管线进行建模。在绘图方面，Bim在实际设计中主要是通过产品与管道的连接，形成一套完整的系统，实现连接，并从点到面进行组合，最终实现暖通空调系统的完整、科学的连接。

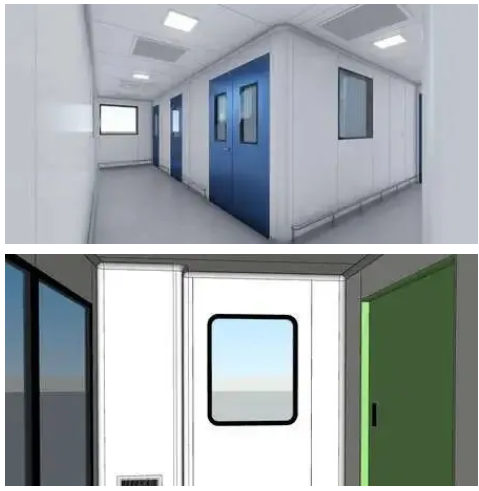

    2、精细设计，3D漫游

    借助于软件，对采暖通风空调系统进行真实的管道建模，可以实现直观的设计过程和精细的施工显示。

    打开模型后，可以看到设备和管道安装后的形状和位置，其效果直观，非常生动。管道应错开，避免碰撞。设备、阀门与管道的连接应一目了然，法兰、支吊架应清晰。小到螺栓，大到设备，全部准备好施工。

    根据工程实际情况，专业管道设备采用计算机在图纸上预装配，施工前解决问题，并将返工率降为零。

    3、提高图纸质量缩短工期

    随着工程项目越来越复杂，在设计和设计变更过程中，确保机电、设备、土建等专业之间的沟通清晰、顺畅是非常重要的。我公司可以通过创建的逼真的建筑信息模型及时与业主沟通，尽早发现错误，避免错误进入现场，造成昂贵的现场设计返工，大大缩短建筑设备和管道系统的施工周期。在BIM平台下，通过三维可视化环境分区，根据位置确定各管线的高程和走向，成功解决了碰撞问题。最后，利用BIM直接生成施工图，提高了施工图的质量。

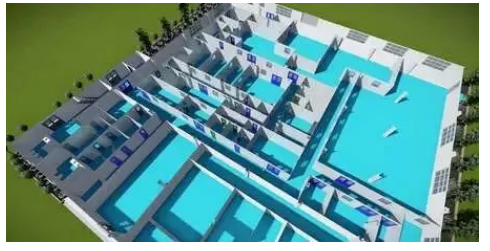

    4、净化板精细排布

    通过BIM模型，对纯化板进行精细排列，统计板的工作量，准确提取加工工作量，减少材料浪费。

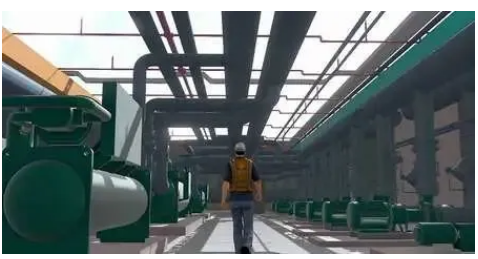

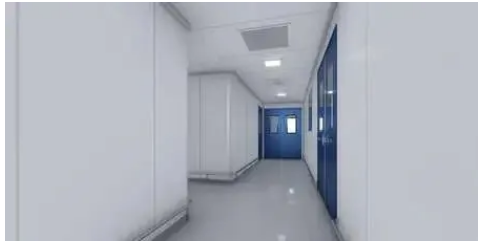

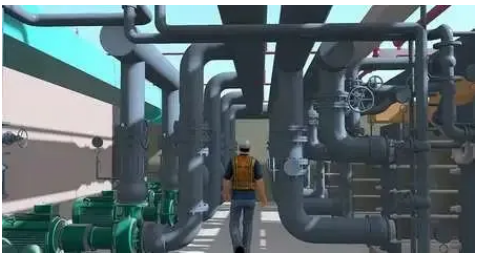

    5、BIM漫游模拟

    通过BIM模型进行可视化真实BIM漫游模拟。

    6、总结

    总而言之，随着BIM技术和应用环境的成熟，BIM技术在建筑机电安装工程中的应用将会更加广泛。而BIM技术的不断深入应用，必然会给建筑机电安装工程的工作带来极大的帮助，不仅能够提高机电安装工程设计的合理性，还能够提高机电安装工程的投资回报，有效地加快项目工程的施工进度，提升项目施工质量，节省工程施工成本，从而为建筑安装工程的高质量施工打下坚实的基础。
