1、项目概况

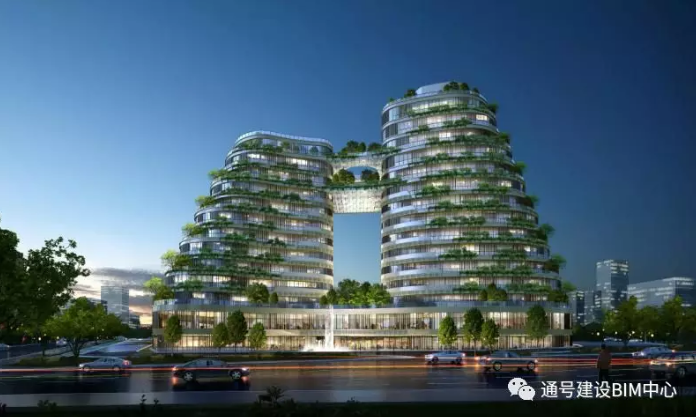

    深圳巴马科技创新中心项目位于广西壮族自治区河池市巴马瑶族自治县寿乡大道同贺新区段，是由巴马润泽科创投资有限公司投资，通号建设集团有限公司承建的科创生态型办公楼，建成后将成为巴马县大众创业，万众创新的示范基地。

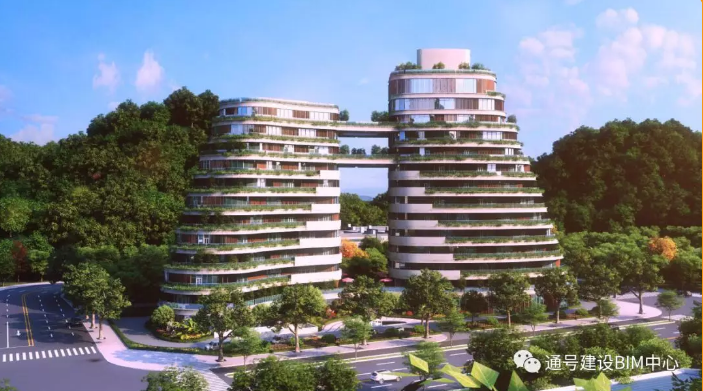

    项目用地面积7478.05m2，总建筑面积28659m2，工程总造价10936万元。结构形式为框架剪力墙结构，建筑立面为曲面，包括2层地下室、1层裙楼和2座塔楼，裙楼呈“S”型布局，裙房上面为南、北塔楼。北面塔楼由北向南层层设置退台，西面设置退台式阳台；南面塔楼由南向北层层设置退台，西面设置退台式阳台。南、北面塔楼在10层和12层通过空中绿化连廊连接。每层建筑外窗窗台处设置花池，种植空中绿化，充分体现第四代生态建筑特点。

    2、应用背景

    项目施工场地狭窄、周边环境复杂，建筑外立面曲线多，竖向严重不规则，退台频繁，结构异形梁、变截面梁多，节点复杂。在项目施工过程中，塔吊的布置、测量放样、内外脚手架搭设和周转、模板拼接、复杂部位技术交底等方面都存在很大困难。

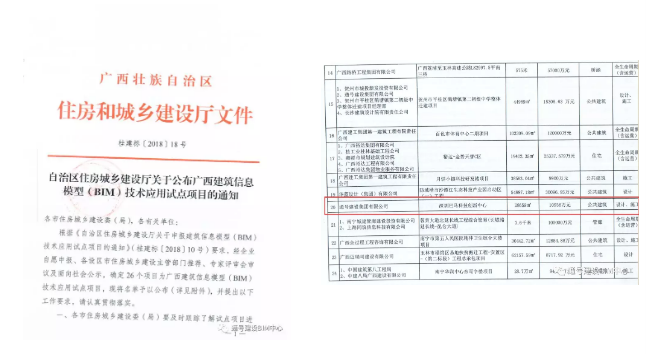

    项目还入选了广西壮族自治区BIM技术应用试点项目，是河池市本年度唯一的BIM试点项目，受到当地主管部门的高度重视。

    为解决项目的施工的重难点、顺利完成BIM试点项目的各项工作，在项目开工前，集团公司就明确了要在项目施工全过程应用BIM技术的要求。

    3、项目BIM实施准备

    通号建设集团BIM中心于7月25日在深圳巴马科技创新中心项目部组建巴马BIM工作站。

    工作站组建后，项目技术人员通过BIM中心的驻场培训和自主学习，掌握了系列BIM应用软件的操作，也逐步转换了传统的项目施工管理思维，为项目BIM融合应用工作打下了坚实基础。

    4、BIM应用成果

    4.1、三维模型

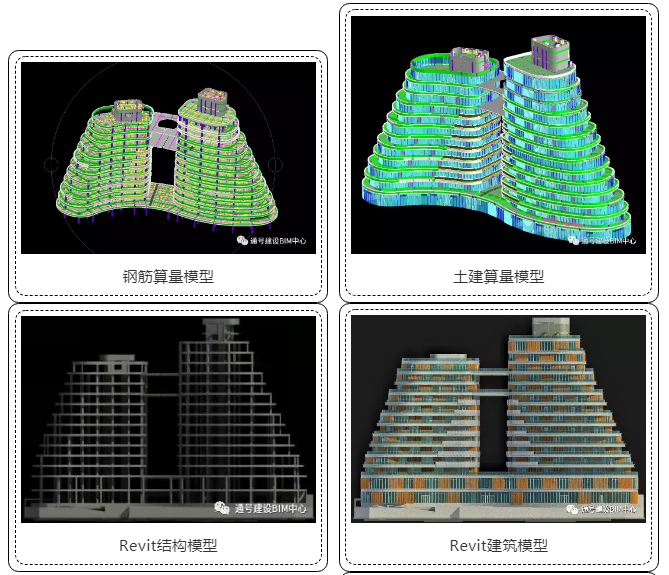

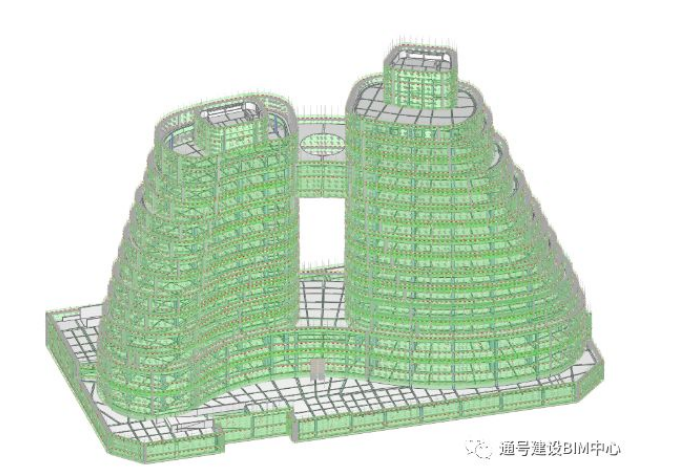

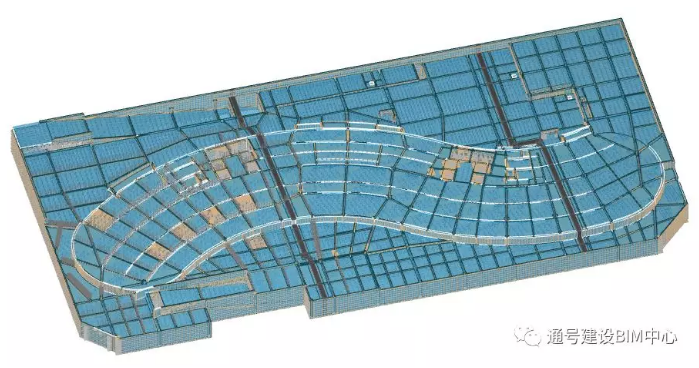

    项目BIM团队采用造价算量软件编制了预算造价文件，采用Revit、MagiCAD等软件创建了建筑、结构、机电全专业模型，涵盖项目全部施工内容，形成模型文件10余个，涉及图纸300多张。通过建模发现并解决图纸问题50余处，有效降低了因图纸问题可能导致的停工返工风险。

    4.2、基于BIM技术的施工场地布置

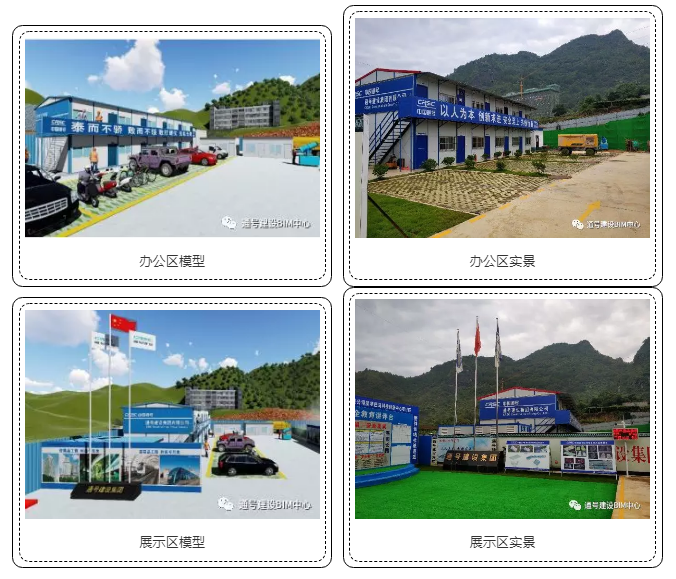

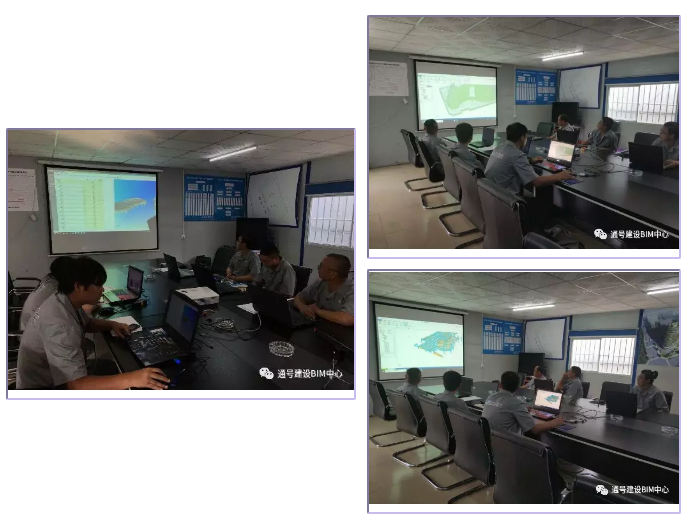

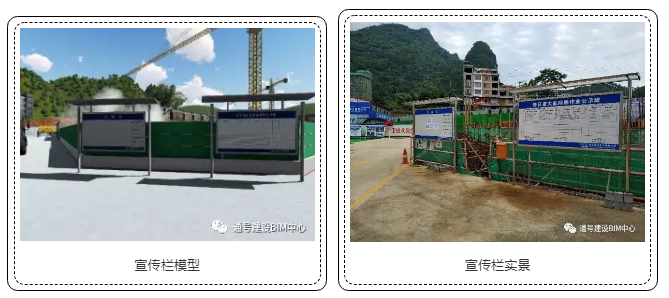

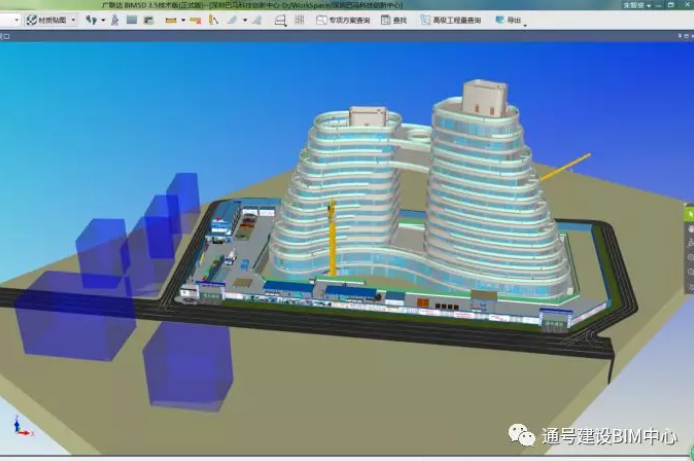

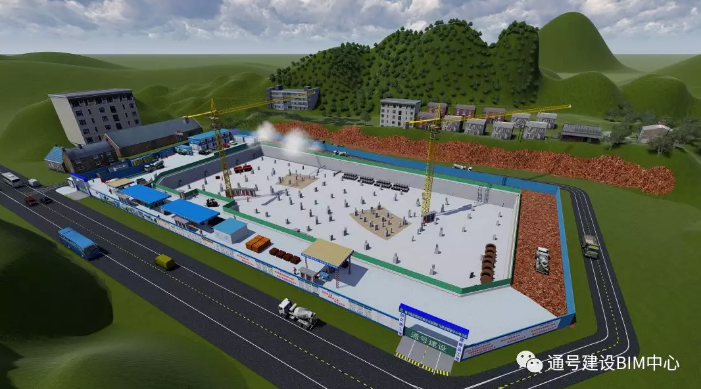

    为解决本项目施工场地狭小、周边环境复杂导致的塔吊和材料加工区布置困难等问题，BIM工作站采用三维场地布置软件建立施工现场工况模型，提前模拟施工现场机械设备、物资料场、施工道路等布置情况，使施工场地布置更合理，减少材料搬运，保证道路通畅，保障项目施工便捷。

    4.3、三维技术交底

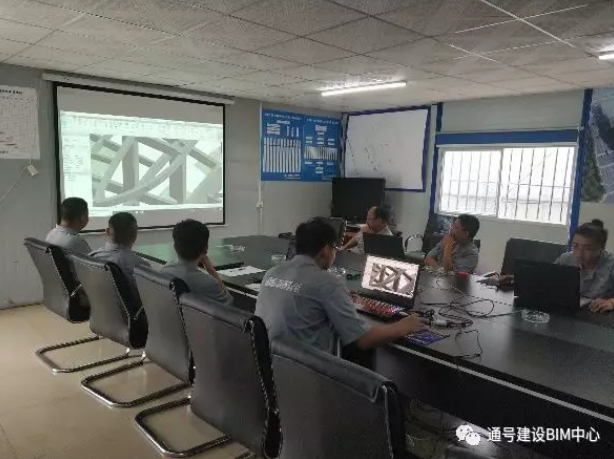

    本项目通过改变传统思路与做法，借助3D可视技术呈现技术方案，使施工重点、难点部位可视化、提前发现问题，告别那些因其细部节点复杂、构件繁多，难以进行精细设计及材料用量统计的问题，提高交底效率，确保项目顺利实施。

    4.4、模板脚手架综合设计

    项目BIM团队采用三维模板脚手架设计软件开展模板脚手架综合设计，通过软件强大的计算引擎和内置规范，破解了项目外架底部高度不一致、异形构件等带来的模架设计难题，自动实现脚手架危险性判定、智能布置、图纸和计算书输出，极大地提高了专项方案的编制效率和准确性。

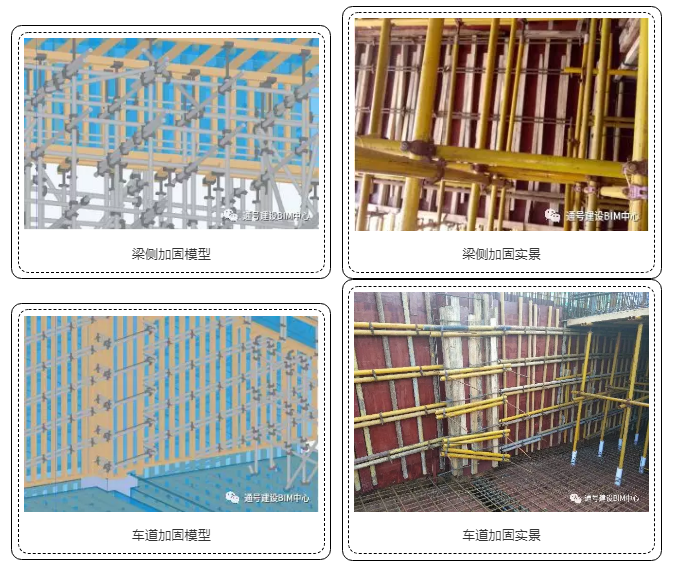

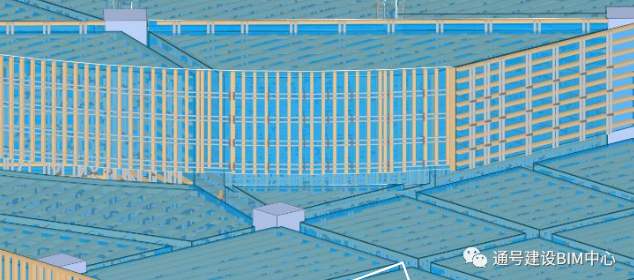

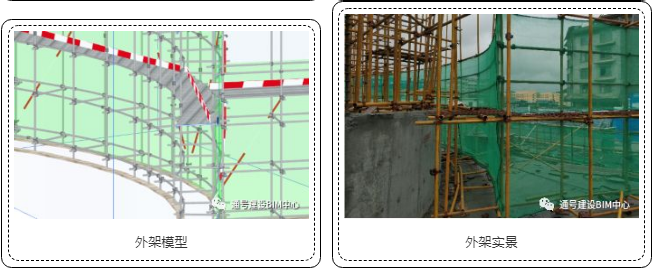

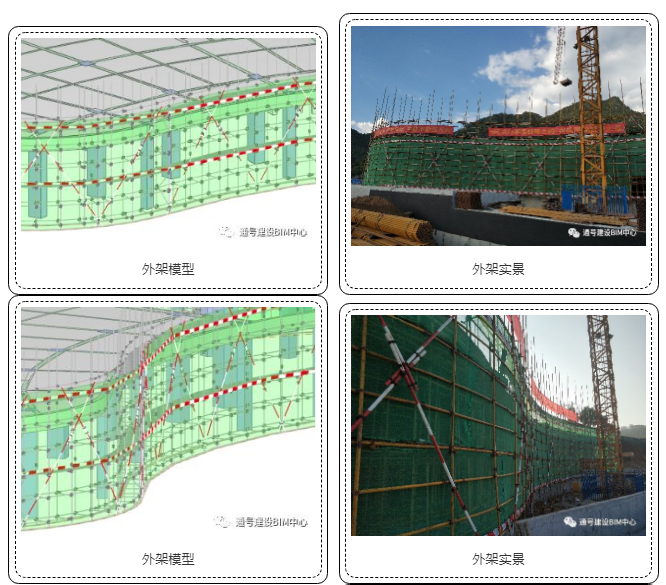

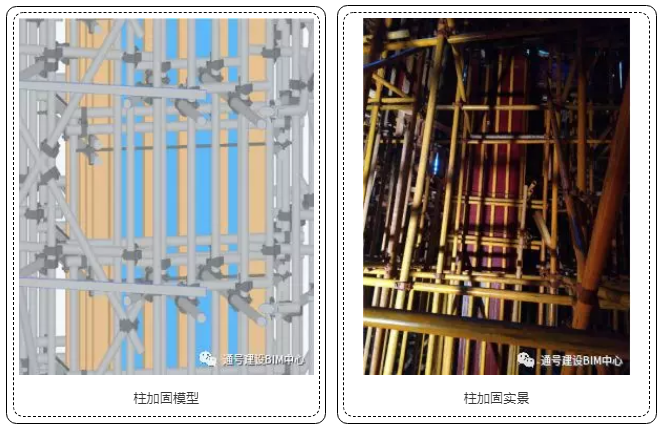

    外围加固模型

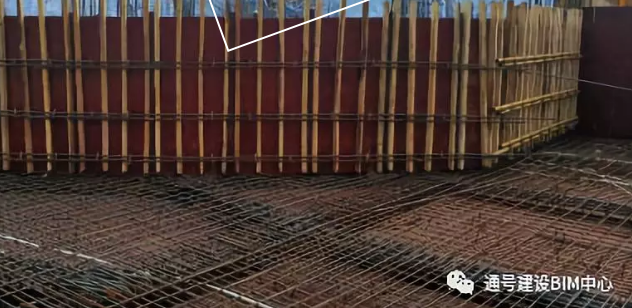

    外围加固实景

    在外架方面，因主体结构呈“S”形，水平方向上外轮廓曲线较多，且在竖直方向上层层退台相对于传统方形结构外架搭设，本项目外架搭设存在很大难题。利用模架软件成功解决项目外架在立杆方面的布置问题，并且每层架体随楼层层层回收，在必要位置由下一层内侧立杆转换为上一层外侧立杆。在水平杆方面，项目通过预弯钢管的形式，达到阶梯结构曲线与之平行，从而达到外架架体美观整洁的效果。

    外架总体模型

    4.5、机电BIM应用

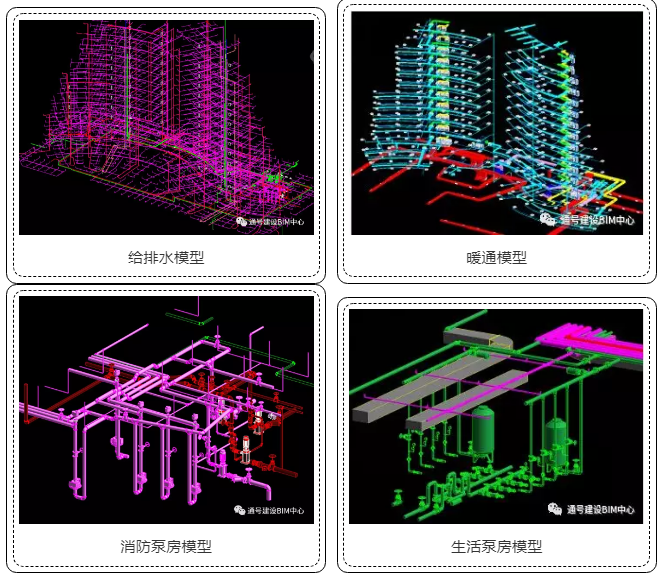

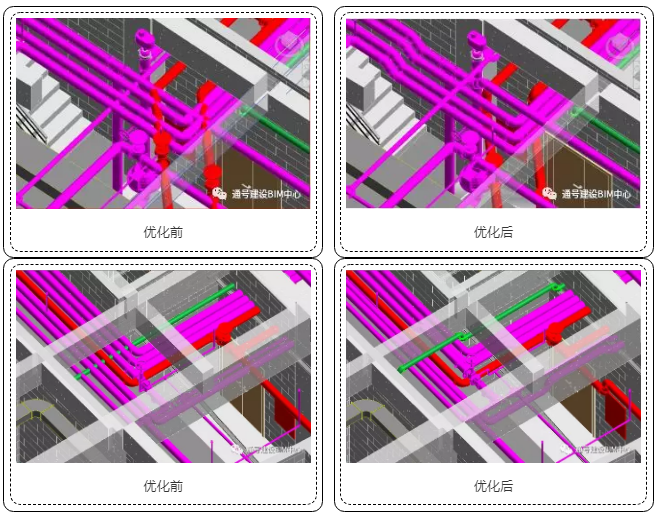

    机电方面，将机电各专业BIM模型进行整合、碰撞分析、综合优化，发现并解决碰撞5500余处。在优化过程中，充分考虑项目造型不规则、无吊顶等特点，兼顾外形美观和安装便捷，尽可能增加净高。针对地下室、机房等管线密集区域重点优化，使地下室平均增加净高0.2m。

    通过整合机电模型和土建模型，生成土建预留预埋图，指导现场准确预留洞口、预埋管线，有效避免了施工现场结构二次开洞或临时更改管线走向的情况。

    预留洞口

    4.6、基于BIM5D的项目协同管理

    项目引入BIM5D平台对进度、成本、技术和质量安全进行全面协同管理。

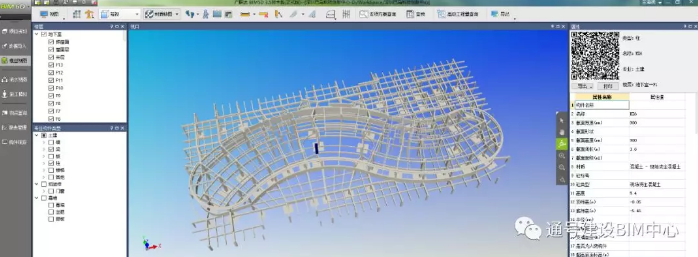

    项目BIM5D平台

    在进度方面，3D模型关联时间形成4D模型，模拟施工过程，检查施工组织的科学合理性。在施工过程中，将总计划细化到月计划和周计划，实现进度精细化管理。

    在成本方面，4D模型关联预算文件形成5D模型，精准制定物资、劳动力和资金需求计划，为施工保驾护航。从5D模型快速准确获取不同流水段和时间区间的已完工程量，及时与业主、分包队伍办理工程款结算。

    精准获取工程量

    在技术方面，将设计图纸、设计变更、施工方案、技术交底、安全技术交底通过BIM5D上传BIM云空间，通过分享，现场管理人员可以通过APP或者以扫描二维码的形式及时查看相应资料信息。与模型挂接的记录方式使得更方便、快捷管理资料，不存在资料丢失、遗漏。

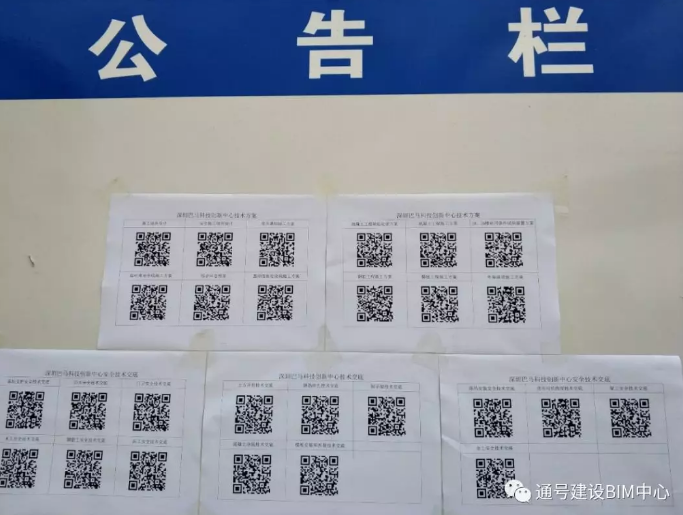

    现场二维码应用

    在质量安全方面，利用5D移动端记录和上传现场质量安全问题，责任人在平台上获取问题信息，对问题进行整改和反馈。5D平台自动记录质安问题处理过程，在质量安全例会上直接调用云端数据，提高了质量安全管理效率。

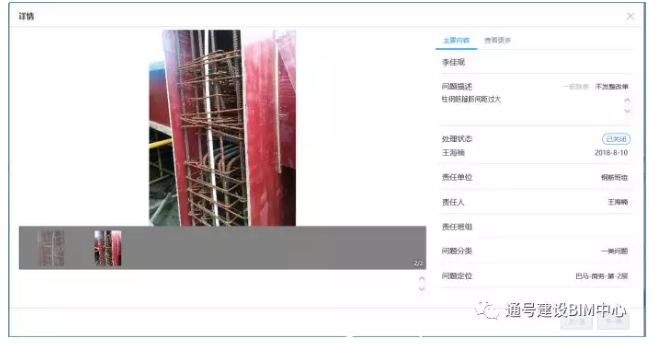

    现场记录信息

    平台共享信息

    5、结语

    巴马科技创新中心项目通过在施工全过程中融合应用BIM技术，成功解决了因项目造型独特带来的诸多施工难题。项目部深刻贯彻落实BIM技术应用，努力将BIM应用融入到现场施工的方方面面，在管理人员对BIM应用的认知思维、构建模型、现场应用上还应百尺竿头，更进一步。

    下一步，巴马科技创新中心项目部将针对项目特点组建QC小组，应用BIM技术解决异形结构测量放线、异形结构外架搭设等难题。巴马BIM工作站将落实BIM+无人机技术来提高对现场施工情况的多维度掌控，将引进BIM+VR技术来模拟现场危险场景，加强施工人员对安全事故的感性认识，并且在业余时间加大对技术人员的BIM应用能力培训，为公司培养成熟的BIM人才。
