    最初接触InfraWorks时，很多小伙伴都会困扰于如何将外部地形文件导入InfraWorks的问题之上，下面我们介绍一下如何借助Civil3D及RasterTools来解决这个问题。

    准备工作

    1、RasterTools插件

    2、Civil3D

    3、InfraWorks

    4、地形文件

    5、影像文件

    操作步骤

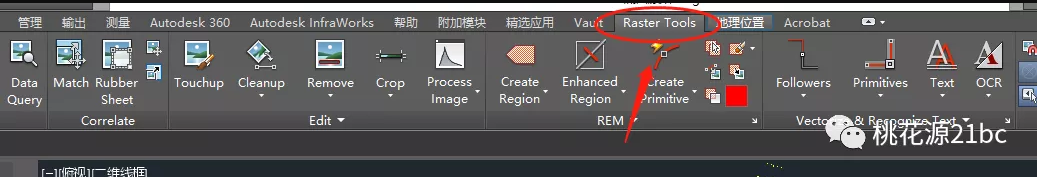

    1、安装RasterTools插件，在Civil3D标题栏中会自动添加。

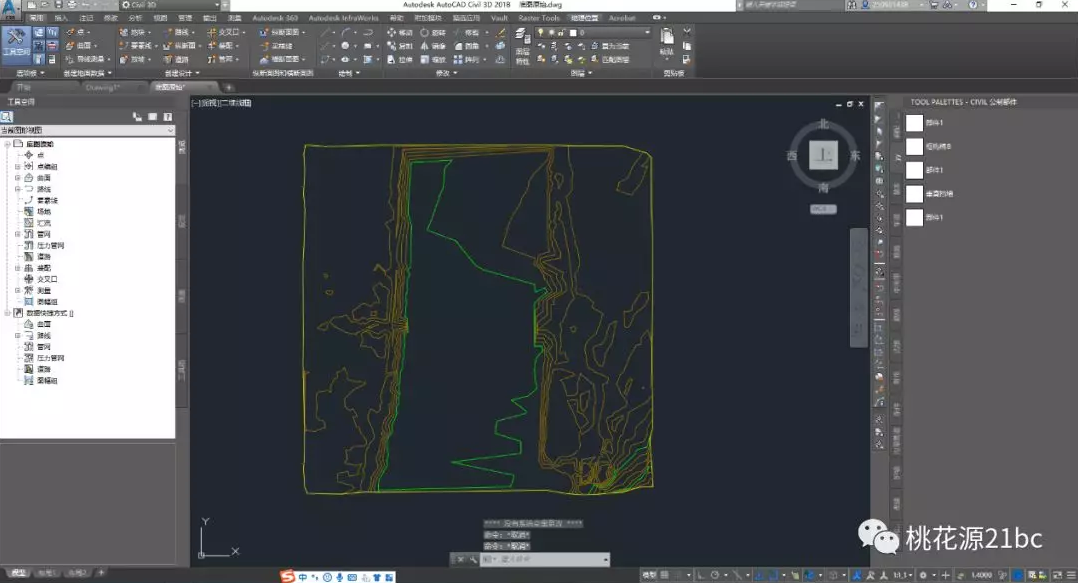

    2、用Civil3D对地形文件进行处理。

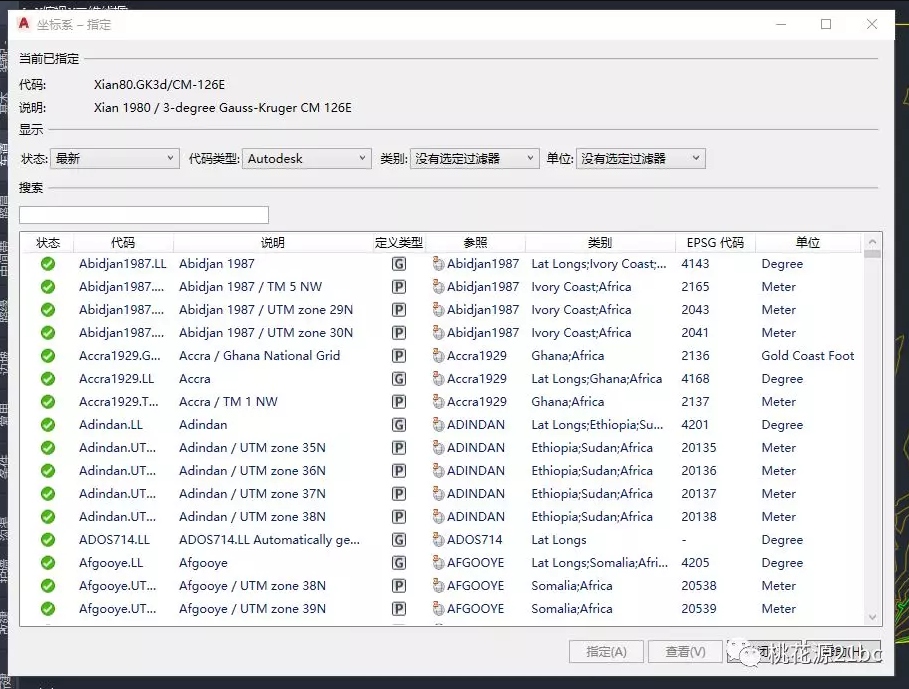

    3、指定坐标系，命令行输入Mapcsassign，指定地形文件对应的坐标系。

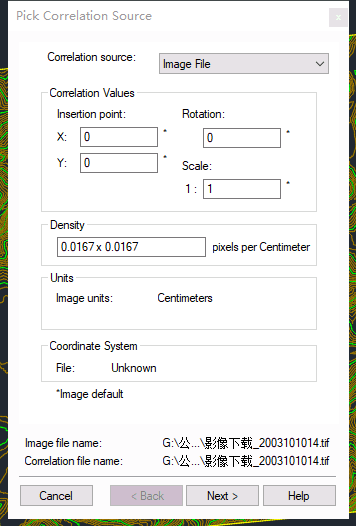

    4、使用RasterTools中的导入影像文件。

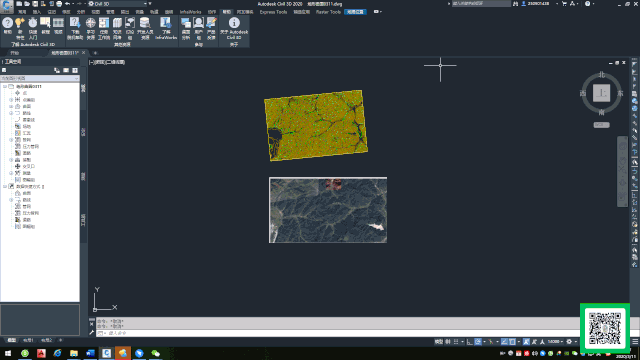

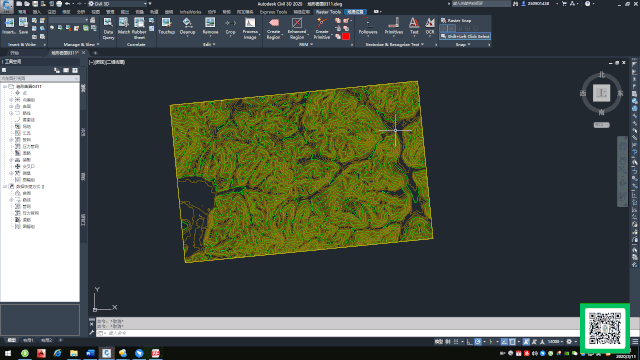

    5、使用RasterTools调整影像文件的正确位置（用Match或RubberSheet命令，其中Match为两点矫正，RubberSheet为多点矫正）。

    6、保存影像文件（矫正后的影像文件发生变化需要重新保存）。

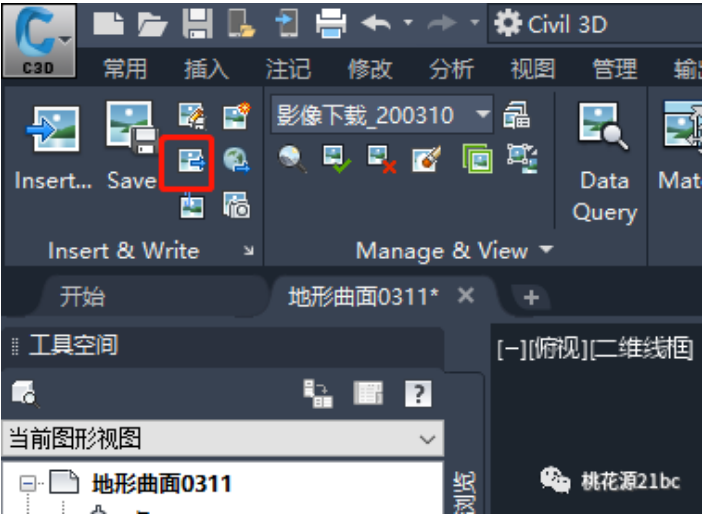

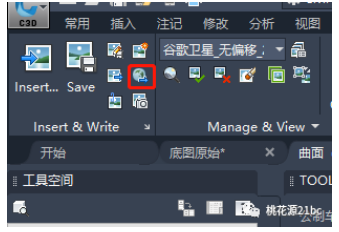

    7、导出影像文件坐标，选择RasterTools中WorldFile（与影像文件保存在同一文件夹中，并使用相同的文件名称）。

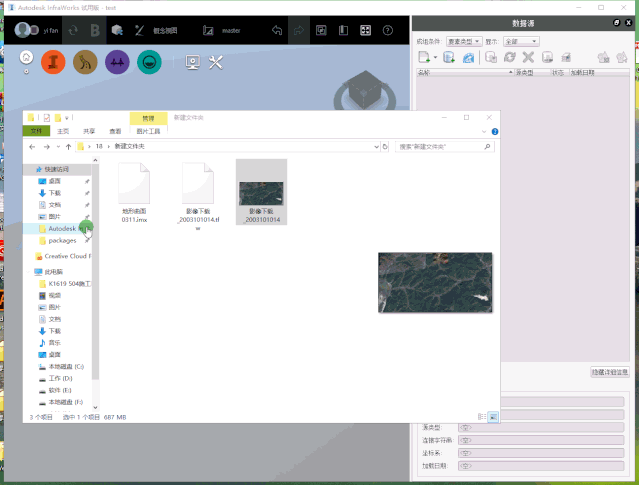

    8、打开InfraWorks，设置坐标系，分别导入影像文件与地形文件，并配置坐标（影像文件与地形必须在同一坐标系）。

    Tips：以上地形部分就处理好了，操作过程中可能会有点卡顿，不要暴躁呦~
