本次工程为复旦大学附属儿科医院的扩建工程，扩建工程拟新建一栋集门诊、医技检查、手术、ICU、外科标准护理单元、新生标准护理单元、停车等功能于一体的双子塔结构的住院综合楼；一栋集教学培训、模拟考试、员工食堂、员工活动、培训于一体的教学综合楼；一栋35kV降压站（用户站）。

    项目概况

    项目地址：上海市闵行区万源路399号

    建设类型：扩建项目

    项目类型：医院

    建设单位：复旦大学附属儿科医院

    设计单位：华东建筑设计研究院有限公司

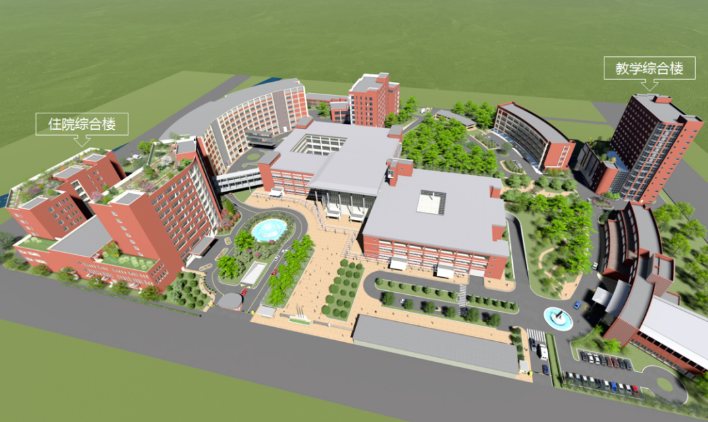

    项目效果图

    BIM技术应用亮点

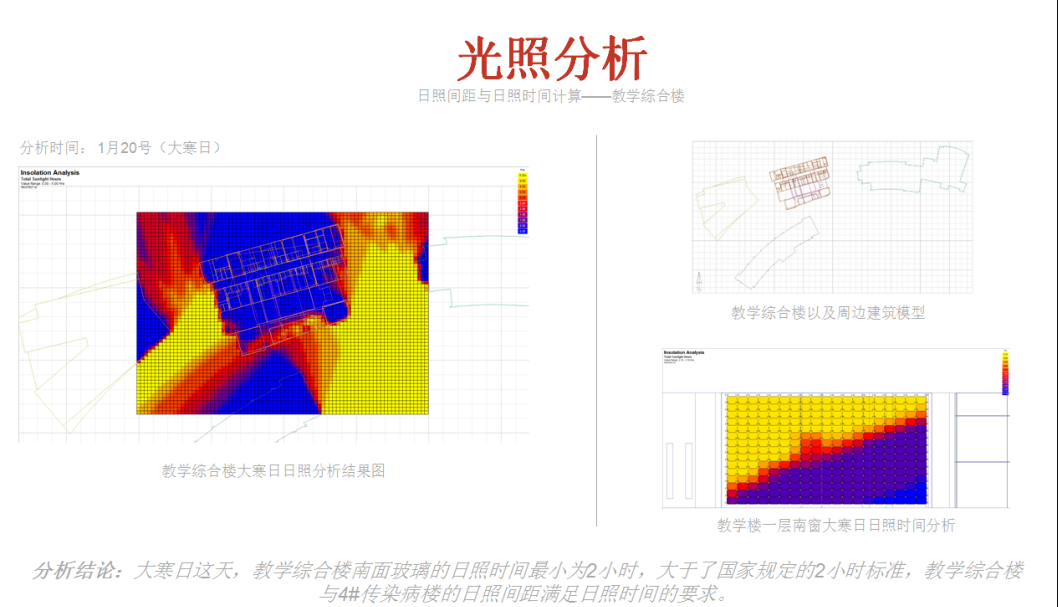

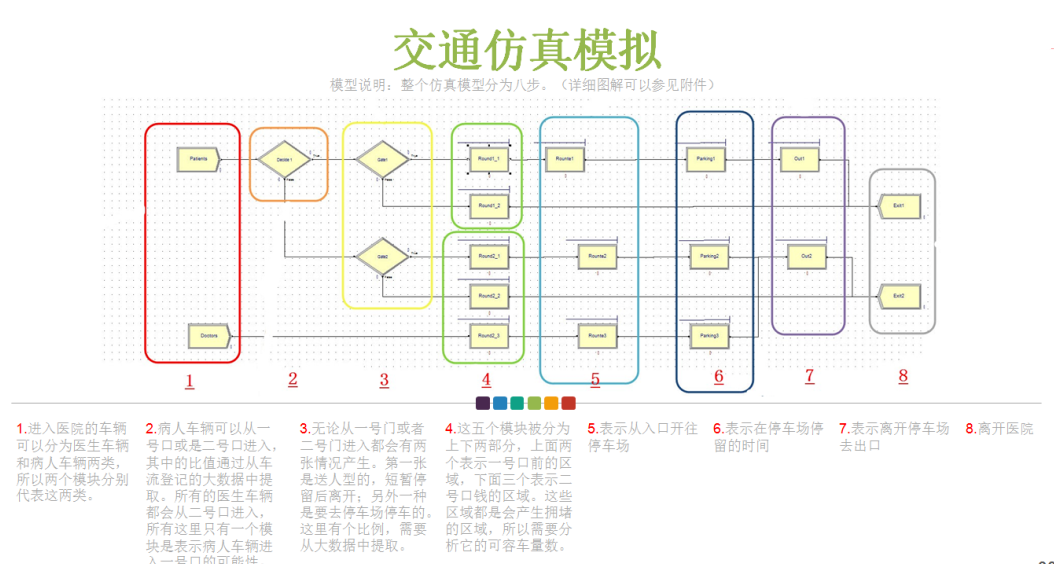

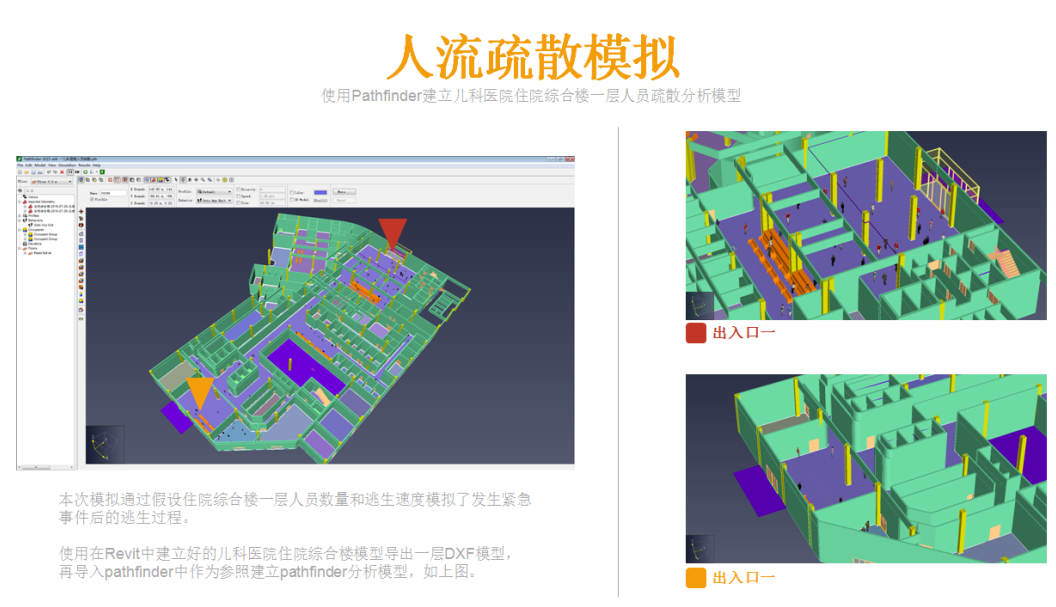

    1、性能化分析

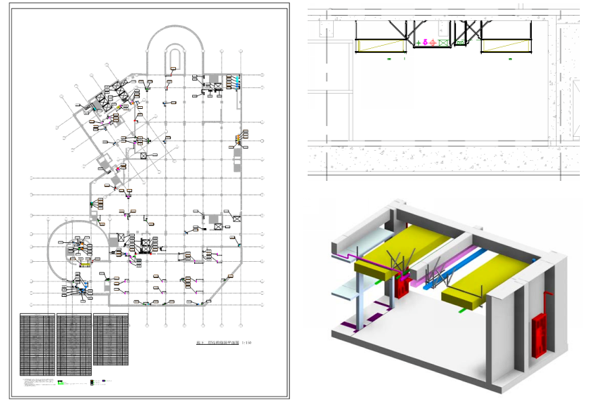

    2、图纸质量控制

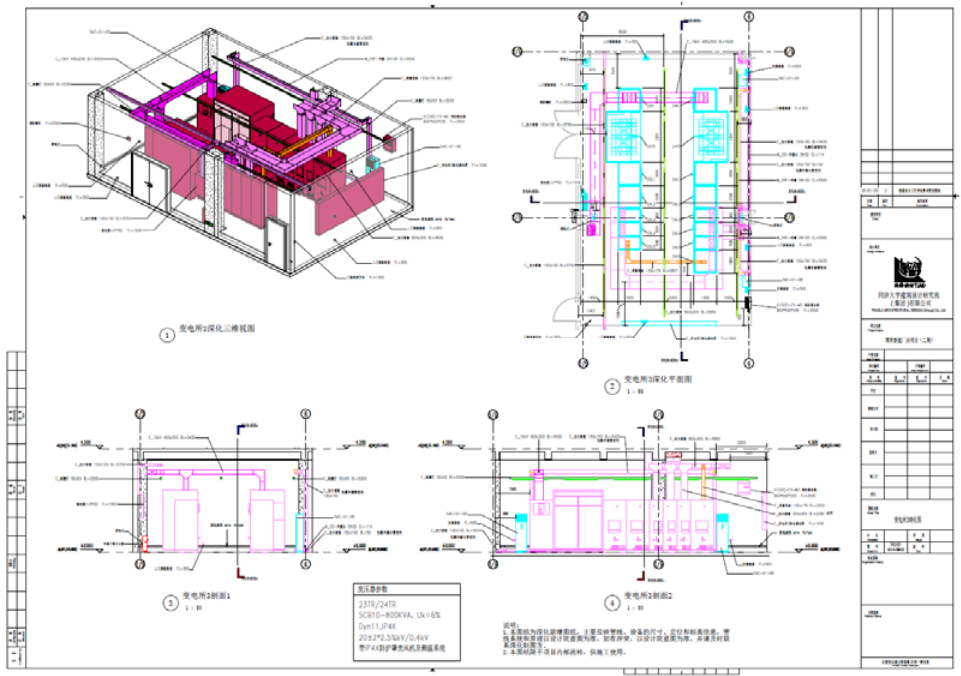

    通过结构模型细化、预留预埋处理、二次结构验证等工作，从3D模型角度控制2D图纸质量

    3、土建质量控制

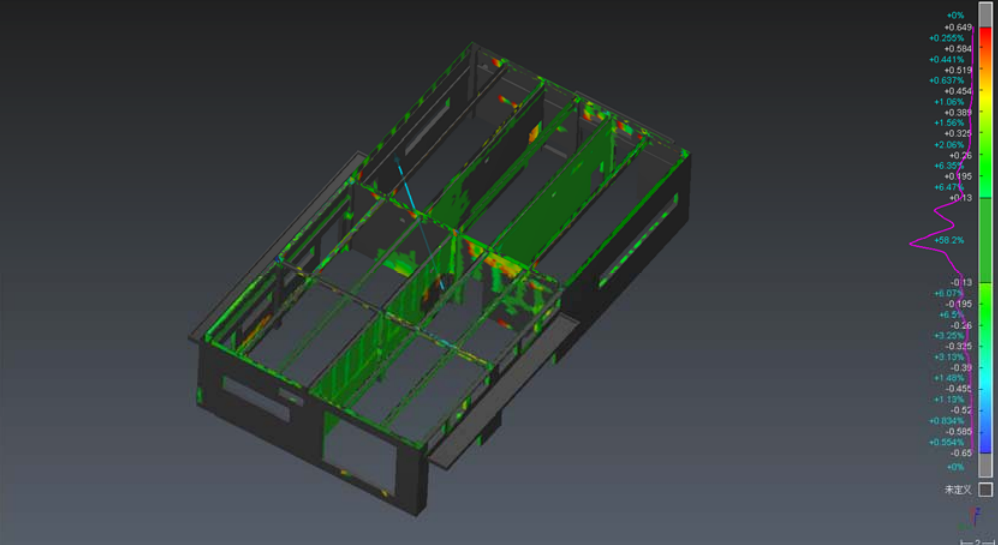

    建筑主体结构施工完成后，质量验收前进行现场三维扫描工作，预先发现土建施工与图纸不一致的情况，分析后续工序对净高影响并制定解决措施。

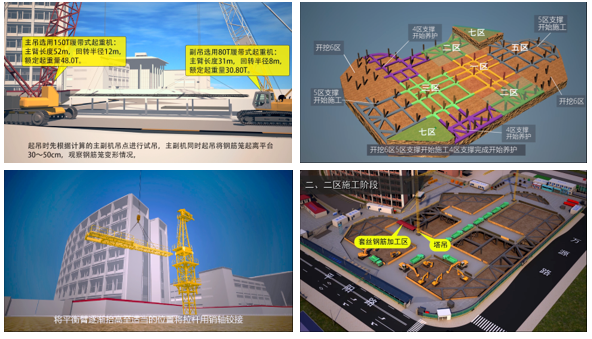

    4、危大工程方案模拟

    利用模型可视化技术，以模型、动画作为技术交底的手段和方式，协助总包单位技术交底，降低危大工程施工风险。

    5、平台应用

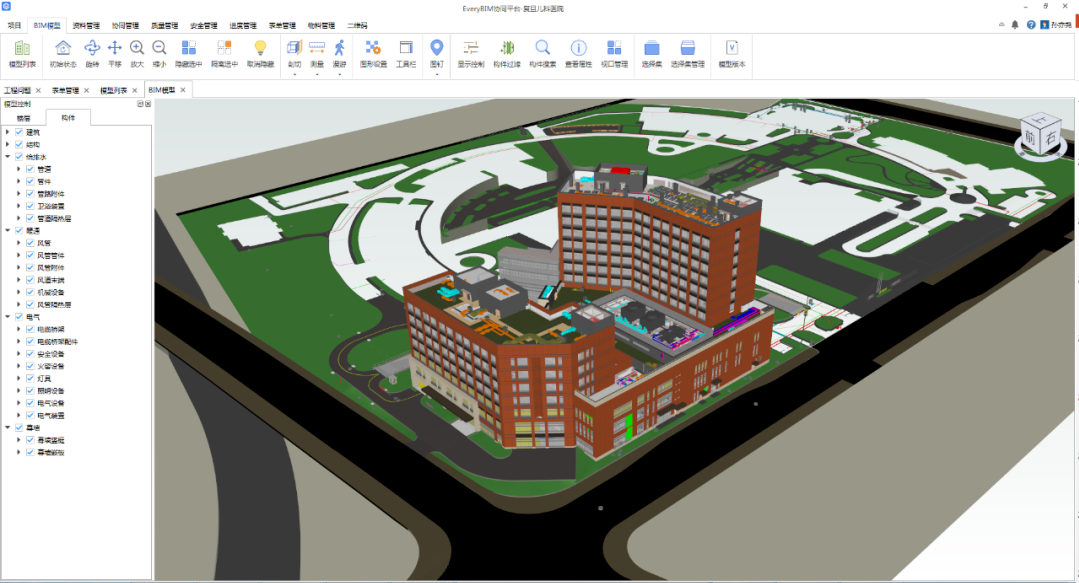

    应用轻量化技术优化模型，大大降低查看BIM模型的门槛。

    在施工过程中，可辅助施工人员对复杂节点中空间结构的理解。

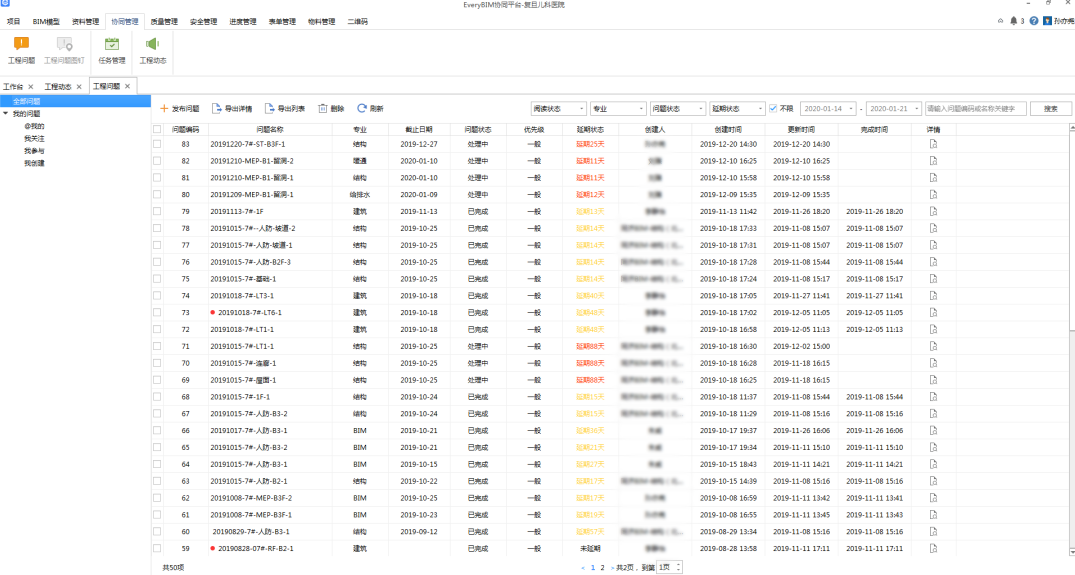

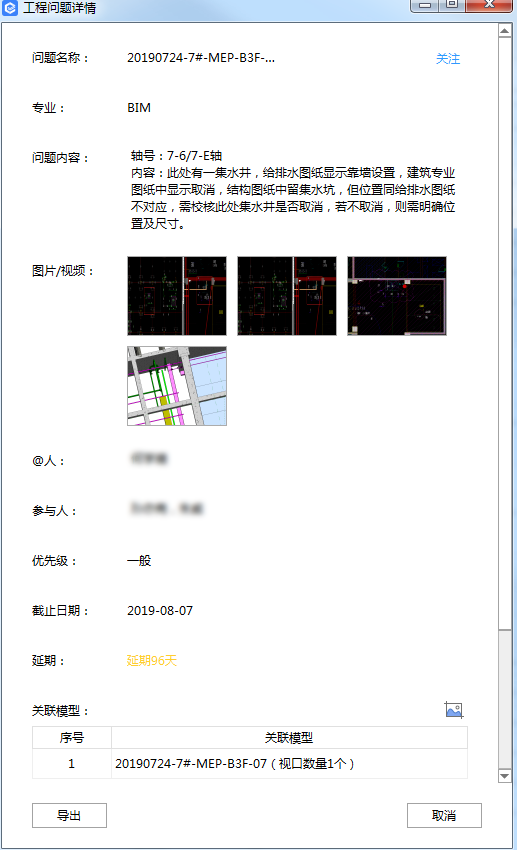

    设计、施工过程中深化、协调问题随时记录，达到问题可追溯，可统计分析，与BIM模型构件双向关联，通过模型构件可查看相关问题，通过问题可在BIM模型中定位到对应部位。针对问题展开讨论，问题解决后，可形成闭环，以供后期查看，资料归档。

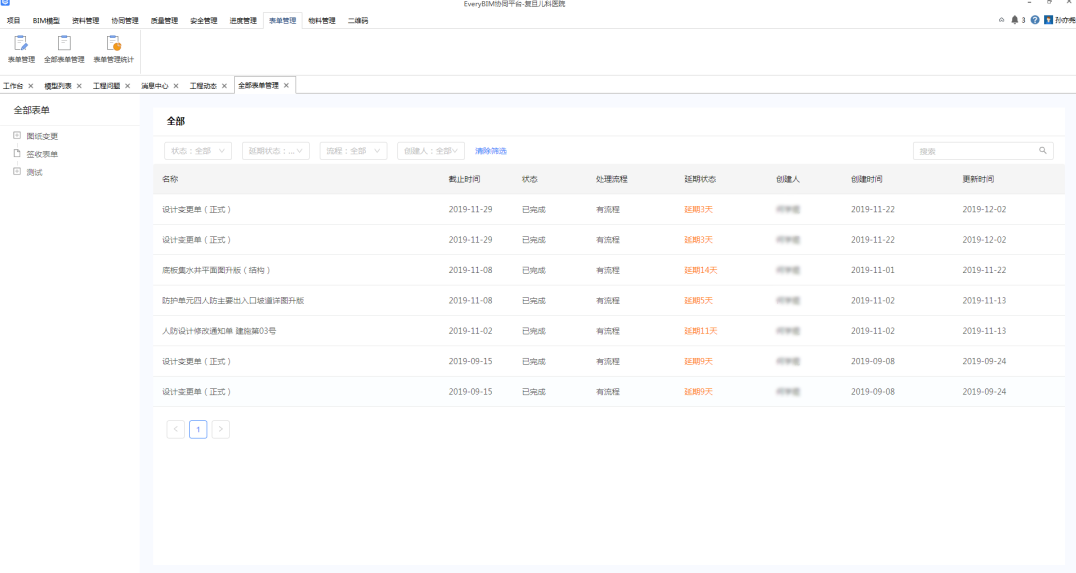

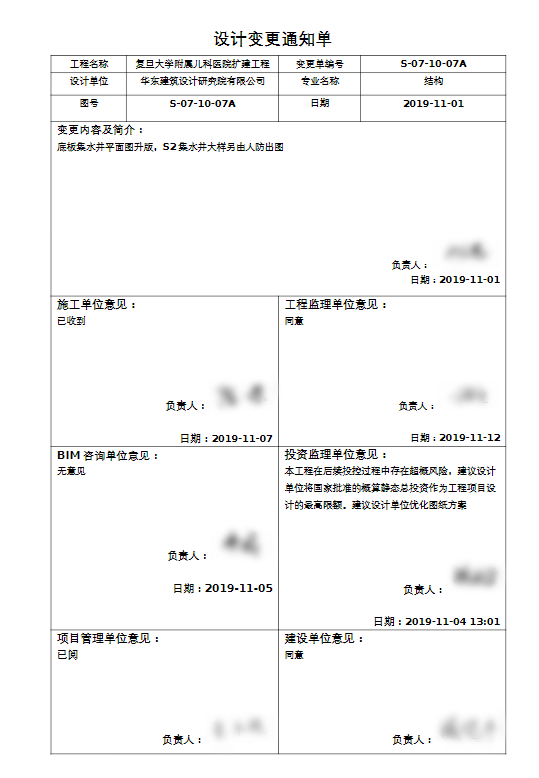

    项目管理过程中各类表单，将其形成模板在线上进行，以供各参建方进行填写、审批、归档。主要用于设计变更单分发。
