项目背景

    崇文花园三期项目是由南山区政府投资建设的保障性产业用房，用于新兴产业研发办公。该项目总用地面积21607m?，总建筑面积229896m?，地下2层、裙房3层，共3栋塔楼，1、2栋为高层办公楼，层高24层，建筑高度99.85m，3栋为超高层办公楼，层高35层，建筑高度148.45m。项目由万科代建、中建三局进行总承包，斯维尔公司为该项目BIM总协调。

    图1项目效果图

    斯维尔BIM5D平台

    斯维尔BIM5D平台是利用BIM模型的数据集成能力，将项目进度、合同、成本、质量、安全、图纸、物料等信息整合并形象化的予以展示，可实现数据的形象化、过程化、档案化管理应用，为项目的进度、成本管控、物料管理等提供数据支撑，实现有效决策和精细管理，从而达到减少施工变更，缩短工期、控制成本、提升质量的目的。

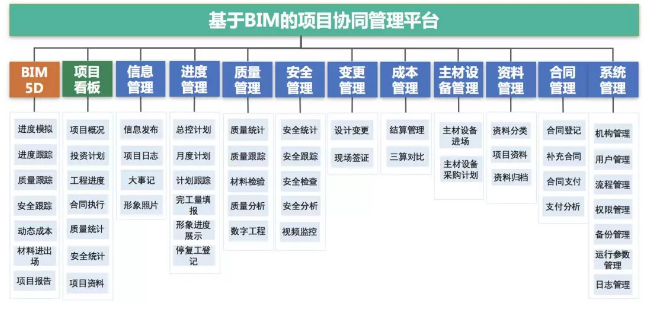

    图2BIM5D平台组成

    在该项目中，斯维尔BIM5D平台由前端生产数据的移动APP、BIM5DPC端和分析管理数据的BIM5D网页端共同组成。我们可以在PC平台中的多个视图中对模型和数据进行处理，例如将构件和计划、成本建立匹配关系得出项目在不同阶段的精准的成本计划信息；通过Web端，我们可在网页上轻松浏览超大体量的BIM轻量化模型，实现对BIM模型放大、缩小、视区平移、剖切、测量、查看模型属性、对模型进行标记以及视口保存与载入等功能；BIM5D手机APP主要用于施工现场的信息的采集和实时交互。

    实际应用

    1.施工策划

    借助BIM5D平台，可以为项目规划并模拟场地平布置，达到节地、节材、节能、节水及环保的目的。

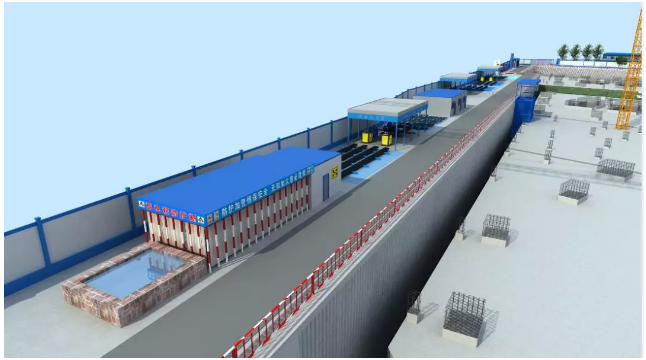

    图3 施工现场模拟

    2.进度管理

    根据施工单位编制的施工进度计划project导入BIM5D与模型关联，模型按流水段工作面与计划时间关联实际工开完工时间按实填写，软件根据计划时间与实际时间进行对比，分颜色显示施工是否滞后，方便业主掌握进度及整调优化。

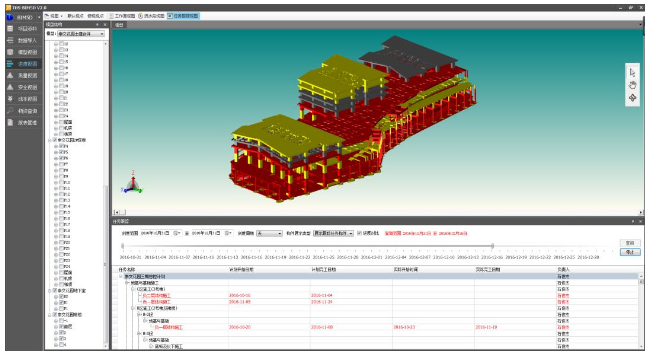

    图4 进度模拟

    项目管理平台与BIM5DPC端数居互通，并结合施工现场进度实景照片动态分析，方便领导及项目管理单位了解项目时实进度。

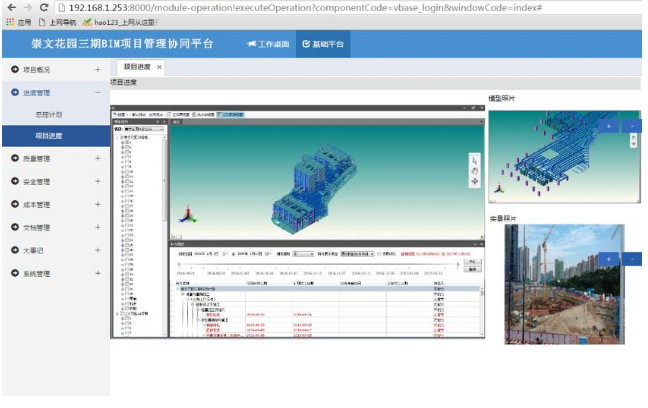

        图5 实际与计划对比

    3.成本管理

    模型和清单共同导入平台后进行清单关联，即赋予模型构件成本信息，如图6。随着项目的进展，项目人员可以将计划和实际成本进行对比，如图7。

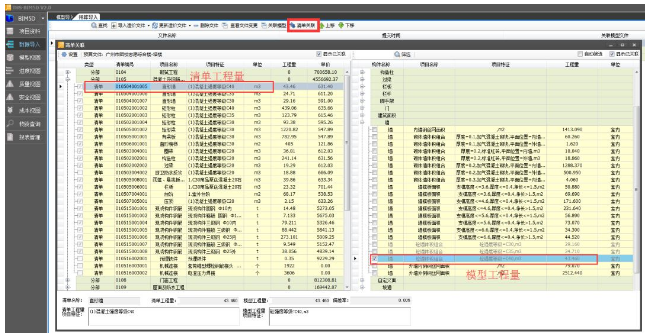

    图6 清单关联

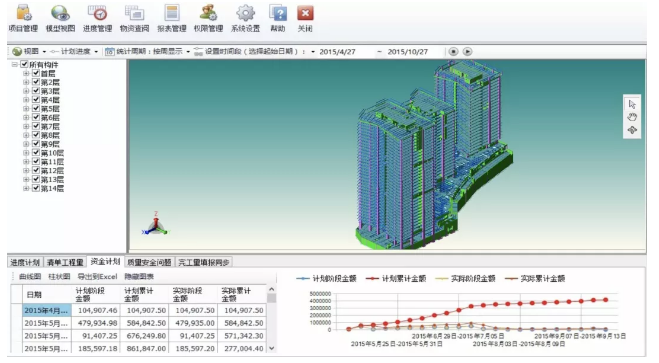

    图7 计划与实际对比

    4.质量管理

    在项目现场发问题后，可通过BIM5D手机APP拍照或者文本描述等方式提交系统中，后续施工单位会进行问题整改，整改完成后上传相关照片视频等，待监理确认和业主随机抽检，如图8。平台质量管理结合万科数字工程进行质量及工序验收，平台记录并进行数据分析，自动进行各工序各格率统计各班组施工质量排名等。在Web端平台中，可显示出质量验收方面的数据统计便于领导作出决策，如图9。

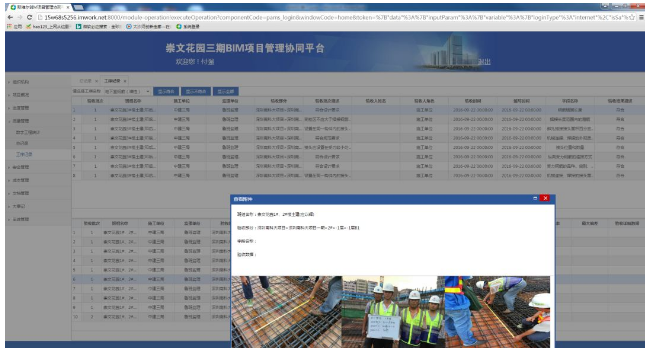

    图8质量验收明细

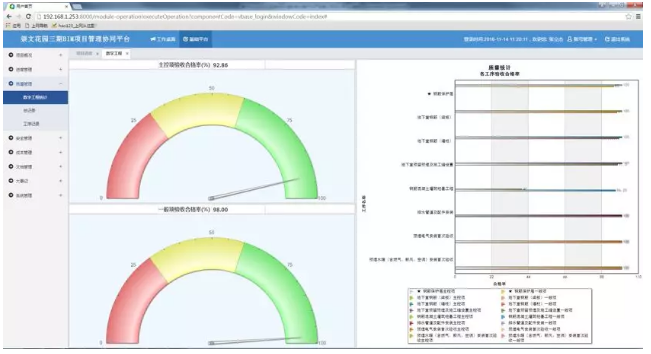

    图9质量验收数据统计

    5.安全管理

    根据BIM模型对整个施工场地确定安全危险源（如图10），对项目危险源全面预设张贴二维码，安全员后续定时定点进行扫码巡查。

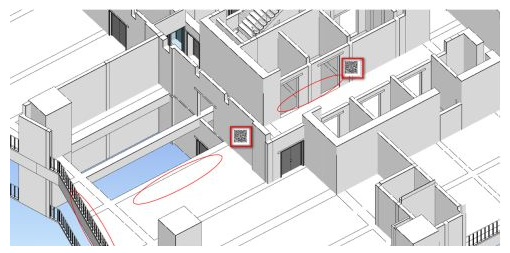

    图10二维码标记

    将施工现场划分责任区并拟定责任人，安全人员定期扫码检查是否存在安全隐患并将检查结果拍照或者文字描述上传至BIM5DAPP，当发现问题定时、定责任人完成整改并上传闭合，所有信息自动上传到BIM管理协同平台便于查看，如图11。

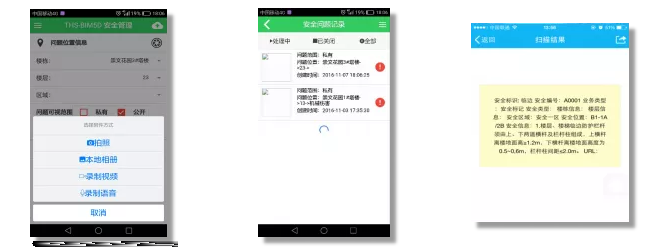

    图11APP相关界面

    BIM5DAPP平台中的安全管理数据可以实时同步到其他端口平台，如图所示，为Web端安全管理数据统计结果。

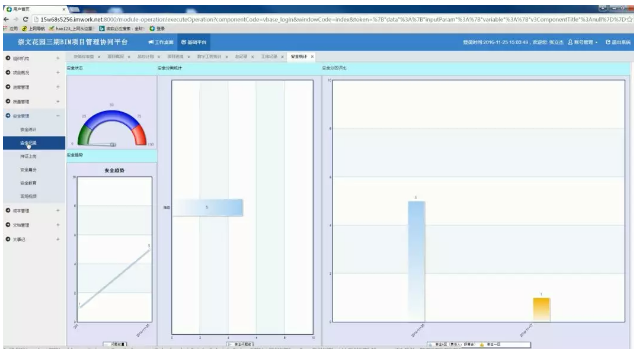

    图12安全数据统计

    此外，手机APP安全管理模块内置国家及地方安全检查标准、万科管理标准等，能够辅助项目人员及领导作出科学的判断和决策。
